Elektrický pohon pre rýchly vrtuľový model

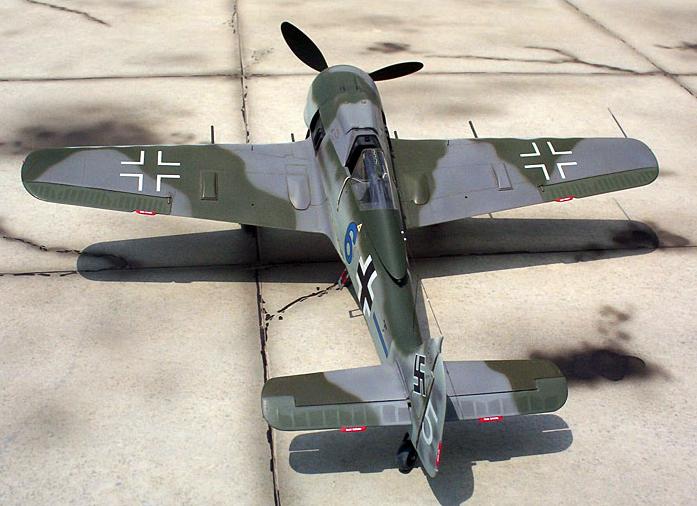

Náš kamarát Bohdan pred nejakým časom premýšľal nad tým, že by bolo dobré postaviť maketu FW190 s rozpätím 1500mm x 1216mm s hmotnosťou do 2,6kg. S maximálnou rýchlosťou 120 až 150 km/h.

Trochu nás zarazila tá rýchlosť. Začali sme si predstavovať, na aké úskalia je možné naraziť.

Dosiahnuť 120 až 150 km/h vo vodorovnom lete s elektrickým vrtuľovým pohonom nie je vôbec jednoduché.

Spomeňme FAKTORY, ktoré sa modelárovi budú zarputilo stavať do cesty a hatiť jeho úsilie.

autor: Janko O.


1. Model bude musieť mať nízke  Cx  (koeficient odporu vzduchu), teda  čisté aerodynamické tvary  (zaťahovateľný podvozok?) a hladký (zrkadlovo lesklý) povrch (zbohom pena (Bohdan podobne ako my obľubuje penu a je v tom naozaj dobrý: jeho Mirage 2000 je toho jasným dôkazom)).

2. Vrtuľa  bude musieť mať  veľké stúpanie  a  motor vysoké otáčky.  Jedno ani druhé radšej ani neodhadujem. Dôvod? Rýchlosť prúdu vzduchu za normálnou vrtuľou (s nie veľkým stúpaním) je asi od 60 do 100km/h. Keby aj bola 150km/h, tak taký pohon má pri rýchlosti 150km/h nulový ťah. Takže  rýchlosť prúdu vzduchu  bude musieť byť  vyššia,  aby ťah pri tejto rýchlosti bol rovný odporu vzduchu, ktorý kladie modelu.


Len tak - skusmo sme do počítača (využili sme program DriveCalc, ktorý je spomínaný v článku "Jednoduchý návrh elektro-pohonu pre modely") "hodili" zopár čísiel dvoch rozdielnych elektro-pohonov a vyšlo nám toto:

 - pri použití väčšieho motora s Kv = 600, napájaného 6-článkovou LiPol batériou a zaťaženého vrtuľou s veľkým stúpaním (APC Sport 13 x 13), sú otáčky motora 8570 za minútu a výstupná rýchlosť prúdu vzduchu je len 144 km/hod (čo je pre naše potreby málo). Odber je 85 Ampérov, príkon 1870 W a účinnosť len 54 %.

 - pri použití menšieho motora s výšším Kv = 1300 (malé motory mávajú vyššie Kv), napájaného 5-článkovou LiPol batériou a zaťaženého vrtuľou Aeronaut E-Prop 7 x 7, sú otáčky motora  19245 za minútu  (čo na to povie vrtuľa?) a výstupná rýchlosť prúdu vzduchu je 174 km/hod. Odber je vyše 46 Ampérov, príkon 857 W a účinnosť asi 71 %.

Druhý uvedený príklad by mohol byť svojimi parametrami dostačujúci, avšak pre požadovanú rýchlosť modelu 150 km/hod by musela byť povrchová úprava priam špičková. Pre dolný rozsah rýchlostí - 120 km/hod je toto riešenie vhodné aj pre model s bežnou povrchovou úpravou.

Apropó,  odpor vzduchu: ten je  úmerný druhej mocnine rýchlosti  modelu. Pri 30km/h je nejaký, pri 60km/h (dvojnásobok) je štvor-násobný, pri 90km/h (trojnásobok) je deväť-násobný a pri 120km/h (štvornásobok) je šestnásť-násobný.

3. Z toho vyplýva silná pohonná jednotka, ktorá bude rada "papať. A z toho zase vyplýva  mocná batéria.

Nechcem nikoho odradiť. Ale len tak na okraj:  Na  rýchle modely  je vhodnejší  turbínový pohon  (aj  EDF), kde sú pomery výhodnejšie. (Rýchlosť prúdu vzduchu vychádzjúceho z EDF je aj viac ako 250km/h; malé rozpätie a šípovité krídlo, prípadne delta, dávajú nižšie Cx).




Súvisiace články:

Jednoduchý návrh elektro-pohonu pre modely

Účinnosť ťahu elektropohonu - čo to je?

Programy pre návrh vrtuľového aj EDF elektro pohonu modelu

Pokles ťahu pohonnej jednotky počas letu modelu

Zmena elektropohonu na pohon inou LiPol batériou

Porovnanie výkonov dvojlistých vrtulí s vrtuľami viaclistými

Návrh elektropohonu - jednoduché príklady

Zistenie skutočných Céčok batérie bez špeciálnych prístrojov





Electric drive for rapid propeller model trazione elettrica per il modello elica rapida Elektrisk enhet för snabb propeller modell Accionamiento eléctrico para el modelo de hélice rápida Электрический привод для быстрой модели винта Acionamento elétrico para o modelo da hélice rápida Napęd elektryczny do szybkiego modelu śmigło Elbil for rask propell modell Elektrischer Antrieb für schnelle Propeller Modell Elektromos meghajtás gyors hajócsavar modell Elektrische aandrijving voor een snelle propeller-model Entraînement électrique pour le modèle à hélice rapide Electric ajaa nopeaa potkurin malli Elektrisk drev for hurtig propeller model محرك كهربائي لطراز المروحية السريع הינע חשמלי עבור מודל המדחף מהירה


<Staršie | tento článok | Novšie>

Napísané: 25. 4. 2015, 09:16 | Prečítané: 6544x | Kategórie: Denník | Napísal: admin |
Komentáre: 8
.:. bohdan
:-D
Odpoveď | 2011-02-11 10:41:37
.:. bohdan
https://sites.google.com/site/klubrclbb/dennik-2010/januar
1.1.10 úplne dole to je ... a model ostáva zatiaľ len v srdci už som myšlienkami inde... :-D
Odpoveď | 2011-02-11 11:09:34
.:. Janko O
Bohdan,
škoda, lebo je to krásny stroj.
Odpoveď | 2011-02-11 12:20:40
.:. bohdan0000 | www
No veď raz dúfam naň dôjde ... len toľko je tých krásnych strojov...
2011-02-11 17:47:19
.:. Laky
A co takto model kategorie
F3F , ziaden motor, ziadna vrtula a rychlost vzsoki nad 150 km/h :)
Odpoveď | 2012-12-08 11:49:28
.:. Janko O
Nehovorím, že to je zlé, ale voláko mám stále zažité, že:
- Vetroň má lietať pomaly, elegantne.
- Rýchlo a obratne má lietať vrtuľový model
a
- EDF alebo pravý Jet má lietať ako ďas :-D .
Odpoveď | 2012-12-08 17:07:13 | Príspevok upravený: 2012-12-08 17:56:47
Nemyslím, že by pri správnom návrhu, bola táto rýchlosť pre elektromodel poháňaný vrtuľou nedosiahnuteľná. Dôkazom sú pylonové modely kategórie F5D. Otázkou je, nakoľko to bude realistické.
odkaz
Odpoveď | 2012-12-20 10:49:03
.:. Janko O
Súhlasím, že: "Nemyslím, že by pri správnom návrhu, bola táto rýchlosť pre elektromodel poháňaný vrtuľou nedosiahnuteľná."
My v úvode článku konštatujeme: "Dosiahnuť 120 až 150 km/h vo vodorovnom lete s elektrickým vrtuľovým pohonom nie je vôbec jednoduché."
Čiže: Nie je to nemožné, ale bude to "trochu" ťažšie, ako obvykle.
Cez to všetko by som rád videl model s rozpätím 1,5 metra a hmotnosťou 2,6 kg pre rýchlosti okolo 300 km/h.
Vlastne by ma nezaujímal model ako taký (okrem povrchovej úpravy), ale skôr by ma zaujímalo riešenie pohonu: zdroje, motor, vrtuľa. A potom dlhé rozprávanie o tom, čo všetko musel dotyčný krvopotne riešiť a aké špeciality musel zháňať, aby svoj cieľ dosiahol. Asi by to neboli bežné komponenty z HobbyKingu.
Ale inak samozrejme súhlas. Ale ja sa stále na modelárčenie pozerám očami rekreačného modelára, ktorý chce "veľa muziky za málo peňazí".
Odpoveď | 2012-12-20 13:03:40
