„Tuctové“ pozičné osvetlenie

Tak. A teraz si niekto povie: „Zas nejaké inotaje! Zas dáke dvojzmyselné narážky!“

Veru áno, lebo my takéto slovné hračky máme radi.

No na druhú stranu, nie je v tom žiadne zavádzanie: v tom nadpise je každé slovo pravda, každé slovo sedí.

Pretože tento článok bude naozaj o pozičnom osvetlení, v ktorom bude 12 výkonových (3-Wattových) LEDiek, takže ich tam bude tucet.

…........................................

Totiž: v priebehu času sme dostali viacero dotazov, ako zapojiť „protisvetlá“, ako zapojiť „tajomné“ modré svetielka, ako v pozičnom (cevaro) osvetlení zapojiť to či ono? Skrátka ako to celé zapojiť?

autor: Janko O.



O našom („cevaro“) osvetlení sme priniesli viacero článkov, napr:

Hneď v tom prvom článku sú aj schémy zapojenia, vrátane zapojenia 3W LEDiek.

Ale Ouvej! Celé sme to napasovali na 3S LiPolku, teda na napájanie napätím 12 Voltov. Žiadnu inú kombináciu sme neuviedli, hoci sami máme zapojenia nie len 3S, ale aj 4S, či 6S.

Navyše to, čo sme uviedli, je štandardné zapojenie (po dve LEDky: na ľavom krídle, pravom krídle, vpredu a vzadu), takže žiadne „protisvetlo“ a žiadne „tajomné“ modré svetielka. Taká základná (osem-LEDková) schéma vyzerá napríklad takto:




Od tej doby sme mnohým našim známym ale aj neznámym modelárom naprogramovali ústrednú súčiastku tohto nášho pozičného osvetlenia: mikrokontrolér PIC12F683. Mnohým sme mailom radili ako to (vrátane LEDiek) zapojiť, s mnohými sme to riešili telefonicky. Ale ak to niekto chcel do modelu, ktorý nie je napájaný 3-článkovou LiPolkou, tak to bolo horšie. Nemohli sme ho odkázať na žiadnu našu schému, žiadny náš článok.

Preto dnes prinášame schémy zapojenia pozičného osvetlenia s doplnenými „protisvetlami“ aj s modrými svetlami pre 3-článkovú, 4-článkovú, 5-článkovú a 6-článkovú batériu.





Na druhú stranu sa niekto môže (aj pomerne rozhorčene) pýtať: „Čo to zase vymýšľate? Načo dáke „protisvetlá“, načo modré svetielka? Veď doteraz to (pozičné osvetlenie) bolo bez nich a bolo dobre!“

Nuž, naše vysvetlenie je nasledovné:

1.  Modré „svetielka“ sme prvý krát dali na naše konvertoplány XC-142, ktoré sú napájané 6-článkovou LiPolkou a modré LEDky bola vlastne taká „z núdze cnosť“. Totiž, ešte dávnejšie sme spomenuli pravidlo, že počet do série zapojených 3W LEDiek rovná sa: počet článkov pohonnej LiPolky, mínus jedna. Ak sa 3W LEDiek do série zapojí viac, tak nebudú (dobre) svietiť, ak sa ich zapojí menej, tak sa bude prehrievať stabilizátor prúdu – tranzistor TIP122.

Z dôvodu dodržania tohto pravidla sme do našich XC-142, okrem štyroch (paralelných dvojíc) štandardne do série zapojených LEDiek, do série pridali piatu (paralelnú) dvojicu: modrú. Umiestnili sme ju na brucho modelu.

2.  Na základe mnohých praktických skúseností (mnohých letov za zníženej viditeľnosti) sme si overili, že ak je model vybavený „protisvetlami“, tak je lepšie viditeľný, no najmä je lepšie „čitateľný“, ako model so štandardným pozičným osvetlením. To znamená, že aj pri lietaní podvečer, počas sneženia alebo slabej hmly, sa pilot rýchlejšie a presnejšie zorientuje, v akej polohe sa model, ktorý je v diaľke, práve nachádza.

Takže „protisvetlá“ ale aj modré svetlá vrelo odporúčame: jedny („protisvetlá“) pomáhajú ak je model naklonený tak, že vidno jeho hornú stranu, druhé (modré svetlá) ak vidno spodnú stranu modelu.





Tak a teraz už poďme na samotné zapojenia. Základom je modul,

alebo len pätica, osadená mikrokontrolérom PIC12F683:

3W LEDky sa zapájajú medzi kolektor (stredný vývod) tranzistora TIP122 a + (plus) pól pohonnej LiPol batérie.

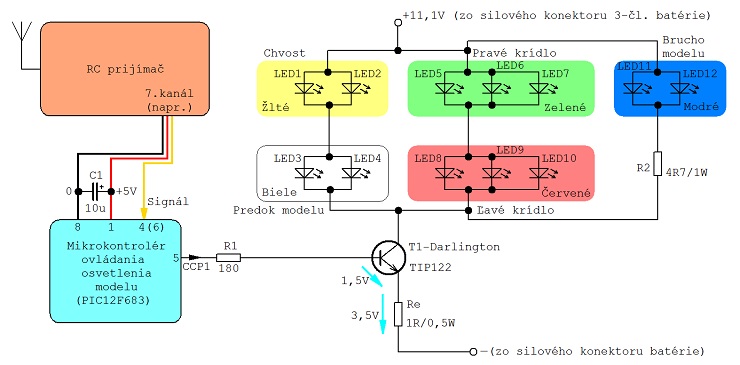

Ak máte model napájaný 3-článkovou LiPolkou, tak (najnovšie) kompletné zapojenie pozičného osvetlenia vyzerá nasledovne:

LED7 a LED10 sú práve ony spomínané (horné) "protisvetlá". LED11 a LED12 sú modré LEDky umiestnené na bruchu modelu (dalo by sa povedať, že to sú spodné protisvetlá).

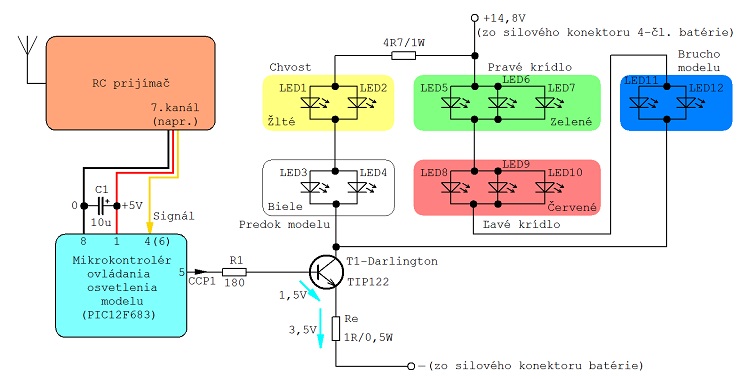

Pri 4-článkovom napájaní:

Ak svoj model napájate 5-článkovou LiPolkou, tak máte dve možnosti. Buď LEDky zapojíte takto:

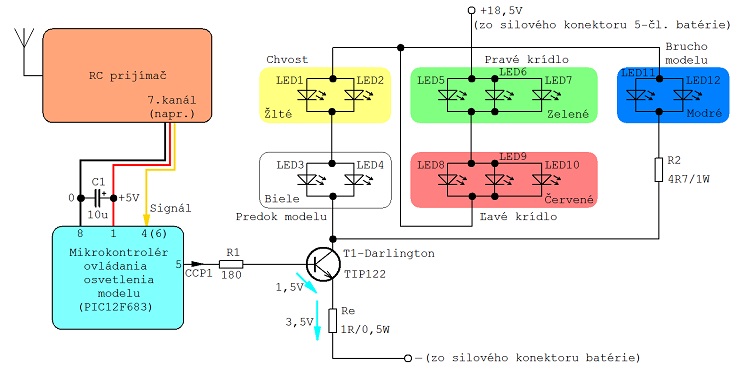

alebo výhodnejšie to bude takto:

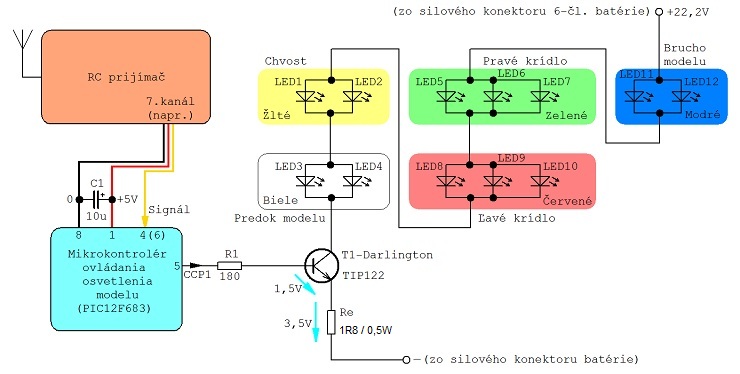

Pri 6-článkovom napájaní je to jednoznačné:

Pre všetky zapojenia platí, že PORADIE do série zapojených dvojíc (či trojíc) LEDiek nemusí byť presne také, aké je na schémach.


Na záver uvedieme krátke video, ktoré je dôkazom toho, že ak na modeli máte dobré pozičné osvetlenie, tak môžete lietať aj za (takmer) úplnej tmy:

Video: Convergence: Lietanie za takmer úplnej tmy
