Jak využít až deset kanálů u vysílaček FlySky / Turnigy i4X, i6X

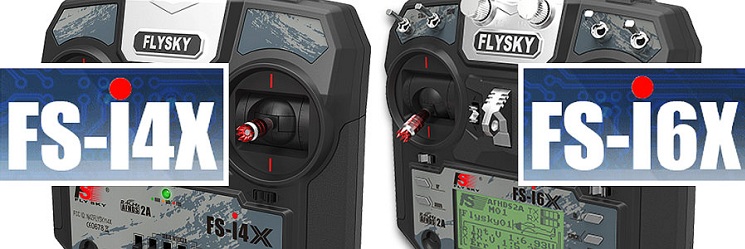

Pokud jste pečlivě přečetli představení palcových RC souprav FlySky FS-i4X a FS-i6X, mohli jste si v technických údajích povšimnout, že obě vysílačky mají uvedenu možnost využít až deset kanálů.

Jedná se o možnost, jak lze poměrně snadno rozšířit schopnosti obou vysílaček připojením dalších ovládacích prvků k volným kanálům nebo jejich přehozením podle potřeby.

autor: Michal Nováček

pripravil: Janko O.

Odkaz na článok Jak využít až deset kanálů u vysílaček FlySky FS-i4X a FS-i6X na web-stránke Michala Nováčka.

Pokud například vyhovuje jednoduchost provedení a ovládání 4-kanálové vysílačky FS-i4X, která je dodávána se 6-kanálovým přijímačem a občas by se hodil nějaký kanál navíc, proč nevyužít přijímač celý? Naopak, při potřebě většího množství kanálů a složitějších funkcí je určitě lepší zakoupit 6-kanálovou FS-i6X než upravovat FS-i4X, ačkoliv i ta zvládne 10 kanálů. Je potřeba vzít v potaz výhodnost - cenový rozdíl mezi oběma vysílačkami bude určitě menší než námaha a prostředky vynaložené na nákup ovládacích prvků a jejich montáž do vysílačky, nemluvě o komfortu nastavování funkcí přes menu na displeji, což FS-i4X nemá.

Přímo v návodech obou vysílaček je uvedeno, jak lze přidat či prohodit ovládací prvky ve vysílačce. Je přitom potřeba odejmout celý zadní kryt vysílačky a u FS-i4X i demontovat desku elektroniky, aby se zpřístupnily příslušné konektory s vyvedenými kanály. Musí se tedy postupovat opatrně, aby nedošlo při manipulaci s vysílačkou k jejímu poškození. Otázkou je, jak to bude se zárukou, když možnost demontáže vysílačky je přímo uvedena v návodě .

Rozšíření počtu kanálů u vysílačky FlySky FS-i4X

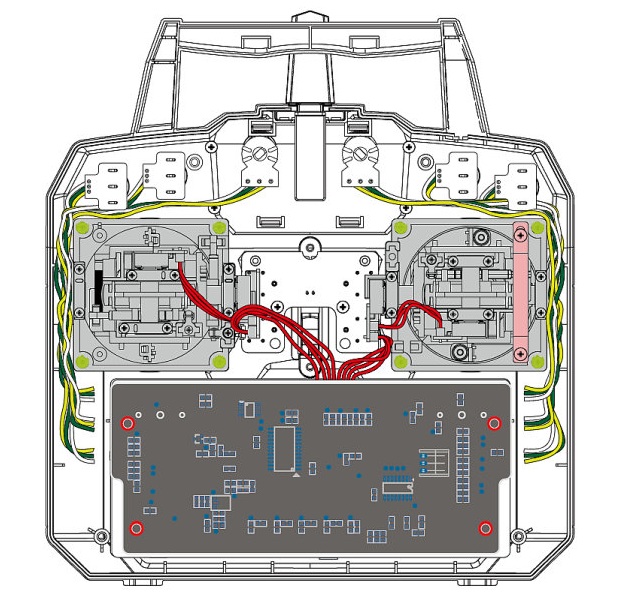

Z návodu vyjímám dva schematické obrázky - na prvním je ukázka desky elektroniky, ke které jsou připojeny křížové ovladače (červené vodiče, 1. až 4. kanál), případně další ovládací prvky, které lze přidat (bílé, žluté a zelené vodiče):

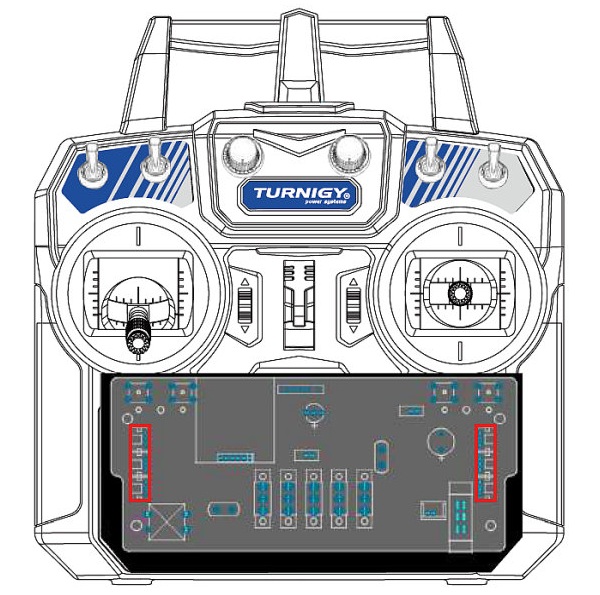

Na druhém obrázku se nachází deska elektroniky, která je osazena i konektory pro 5. až 10. kanál (vyznačené červeně). Konektory jsou na desce označeny číslem příslušného kanálu:

Dle návodu lze ke všem konektorům-kanálům jako ovládací prvek připojit buďto otočný ovladač (potenciometr), nebo dvou- či třípolohový přepínač. Ovládací prvky jsou natvrdo přiřazeny příslušným kanálům a ovládají je přímo.

Rozšíření počtu kanálů u vysílačky FlySky FS-i6X

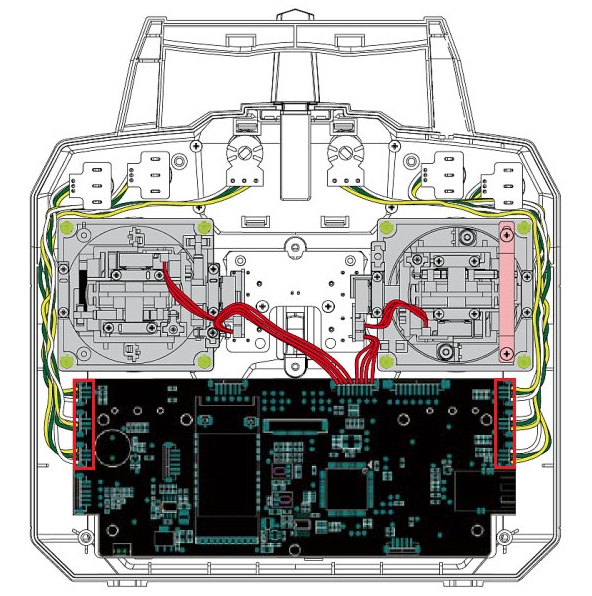

Z návodu vyjímám jeden obrázek s ukázkou desky elektroniky, ke které jsou připojeny křížové ovladače (červené vodiče, 1. až 4. kanál) a další ovládací prvky (bílé, žluté a zelené vodiče, 5. až 10. kanál). Konektory pro 5. až 10. kanál jsou vyznačeny červeně. Na desce jsou konektory označeny číslem příslušného kanálu:

Jako v předchozím případě, i zde lze ke všem konektorům-kanálům jako ovládací prvek připojit buďto otočný ovladač (potenciometr), nebo dvou- či třípolohový přepínač. Ovládací prvky lze aktivovat/deaktivovat a přiřazovat jim funkce v menu vysílačky v položkách Aux switches, Assign switches a Aux channels.

Výše uvedené platí i pro rebrandované vysílačky řady i4X a i6X, například Turnigy (HobbyKing).
