Úprava otáčkomera Turnigy

Tento otáčkomer používam už dlhší čas. K úplnej spokojnosti chýba iba to, že má nezanedbateľný odber prúdu aj po vypnutí.

Batéria typu 2032 nevydrží dlhšie ”vypnutie” z dôvodu neprítomnosti skutočného vypínača batérie.

Dnes ma prestalo baviť neustále ťažkopádne podkladanie izolačnej fólie pod batériu (cez štrbinu pri pootvorenom kryte), pretože som ju naposledy nevložil dokonale a opäť došlo k takmer úplnému vybitiu.

Tak som vzal skrutkovač, spájkovačku a výsledkom je jednoduchá úprava.

autor: Vladislav





Pôvodná funkcia tlačidla ”mäkkého” vypínania je vyradená. Prístroj teraz pracuje tak, že počas merania otáčok je nutné trvale držať stlačené tlačidlo Power. Ním sa teraz privádza napätie z batérie. Potom sa krátkym stlačením tlačidla Set spustí meranie. Tlačidlo Set funguje ako predtým (pri krátkom stlačení sa volí počet listov vrtule a pri dlhom stlačení sa aktivuje osvetlenie pozadia displeja).



Jediné čo už nefunguje je zapamätanie počtu listov vrtule pri vypnutí, tak ho treba navoliť pri každom zapnutí, ak máme viac ako dva listy.

Postup úpravy: Na troch miestach prerušíme plošný spoj.

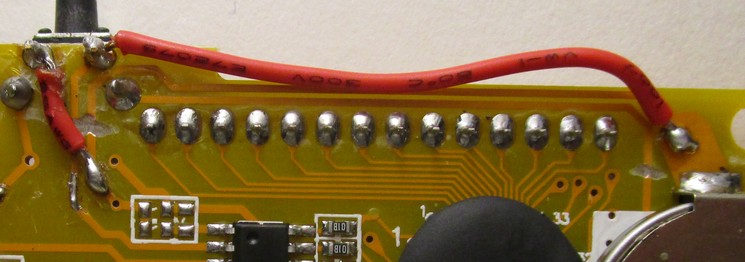

Prispájkujeme dve prepojky od tlačidla Power.



S otáčkomerom som teraz už úplne spokojný. Treba merať pri dennom osvetlení (prípadne proti oblohe) ktoré nebliká v rytme sieťovej frekvencie, ináč displej ukazuje 3000 (pri dvoch listoch).








<Staršie | tento článok | Novšie>

Napísané: 22. 11. 2023, 11:01 | Prečítané: 4141x | Kategórie: Elektronika | Napísal: admin |
Komentáre: 6
to prerusenie spoja pri baterii nepopisujes, nepredpokladam, ze tam uz bolo...
Odpoveď | 2016-02-12 20:50:10
.:. vladislav
Toto prerusenie od baterie nema ziadny vplyv na funkciu
Odpoveď | 2016-02-12 22:44:35
tušil som , že sa to musí samo vybíjať - určite to preruším podľa návodu len mi nie je jasné či počas merania mám stlačené dve tlačidlá - "Prístroj teraz pracuje tak, že počas merania otáčok je nutné trvale držať stlačené tlačidlo Power a Potom sa krátkym stlačením tlačidla Set spustí meranie. - nezmení sa počet listov vrtule ?

Pavel
Odpoveď | 2016-02-18 13:35:12
.:. vladislav
Všetko je podrobne popísané v článku, text som niekoľko ráz kontroloval. Trvale podržať je nutné iba POWER. A pri prvom stlačení SET sa prístroj zapne. Potom už SET funguje ako obyčajne.
Po uvoľnení POWER sa prístroj úplne vypne a vynuluje na továrenské nastavenie (2 listy). To je všetko.
Odpoveď | 2016-02-18 18:36:53
mne po vypnuti sa vzdy zapne slabo podsvietenie, a dalsim stalcenim power sa vypne 8-| Hadam to bude bezodberove uz.
Dik za navod
Odpoveď | 2016-03-12 23:24:30
Tiež som mal problém z otáčkomerom, ale vyriešil som to doplnením vypínača do obvodu baterie. Foto pošlem záujemcom
Odpoveď | 2016-05-03 15:03:58
