Zväčšenie kapacity Aku vo vysielači Turnigy i10

Tak ako som vo svojom novoročnom predsavzatí-nepredsavzatí (V novom roku v novom aj bez predsavzatí) naznačil, od roku 2015 by som chcel svoje modely riadiť novým vysielačom. No a to, čo som naznačil, to som aj splnil.

Vysielač Turnigy i10 „konvertoval“ na FrSky-ovský obojsmerný komunikačný systém a v tomto roku (2015) má nabehaných už niekoľko desiatok „motohodín“.

Jediné, čo ma v porovnaní s mojim „starým“ vysielačom (JR X-3810) trápilo, bola slabšia výdrž napájacej batérie.

Trápilo, ale už netrápi.

autor: Janko O.



Odkaz na článok V novom roku „v novom“, aj bez predsavzatí

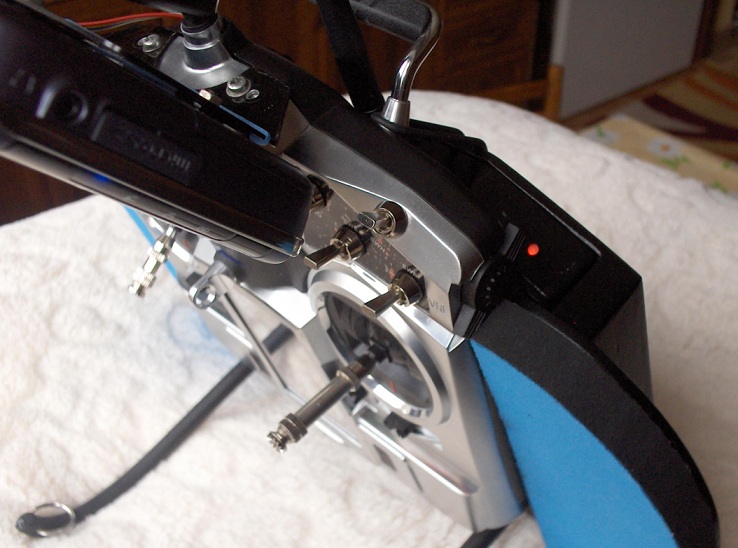

Odkaz na články Vysielač Turnigy i10 s RF modulom FrSky

Vysielač JR X-3810 je napájaný batériou (8-článok NiMh) s energiou asi 24 Wh a má „výdrž“ viac ako 8 hodín. Vysielač Turnigy i10 je z rozmerových dôvodov napájaný jediným LiIon článkom s kapacitou 1700 mAh, čo je energia asi 6 Wh. Jeho „výdrž“ bola okolo 4 hodín, po vyradení VF-modulu o niečo viac.

To ma dosť trápilo, pretože na jedno nabitie som mohol absolvovať tak dvoje lietania (lietanie = v jeden deň absolvovaných niekoľko letov, každý v trvaní desiatok minút), ale z obáv z predčasného ukončenia lietania som radšej nabíjal pred každým lietaním. Navyše, ak som zdĺhavejšie upravoval letové nastavenia modelu vo vysielači, tak bolo lepšie potom vysielač znovu nabiť, pretože možnosti nastavenia Turnigy i10 v porovnaní s JR X-3810 sú mnohonásobne širšie.

A tak bolo rozhodnuté, že kapacitu vysielačového Aku je treba zväčšiť. Ale ako? Priestor vo vnútri samotného vysielača sa mi javil nedostačujúci a tvarovo nevyhovujúci. Mať prídavný Aku niekde v pulte a prikáblovať ho k Turnigy i10 sa mi javilo ako „kostrbaté“ riešenie.

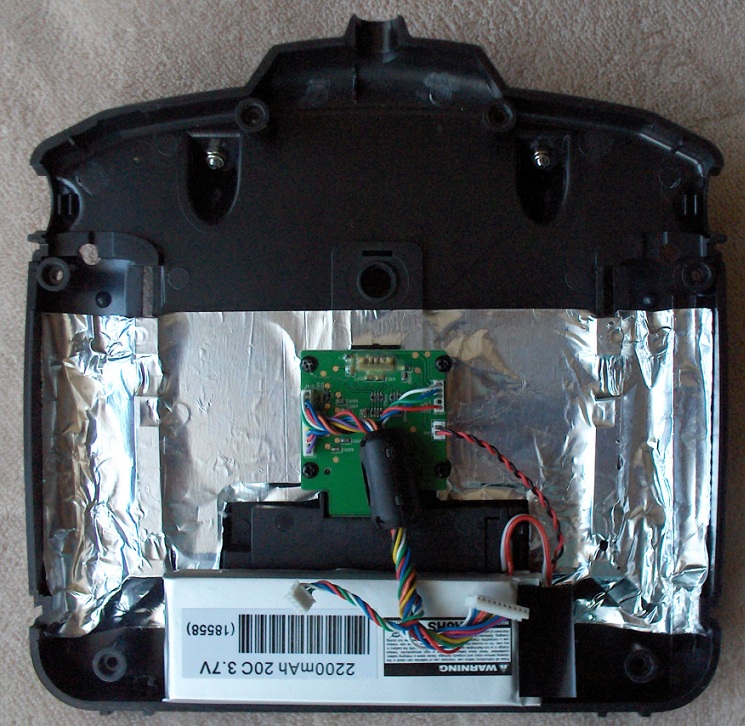

A tak som požiadal Miroslava, aby mi z HobbyKingu objednal LiPol singl-články 2200 mAh. Keď dorazili, tak najprv som pištoľovou spájkovačkou „odpálil“ taký plastový „tŕň“ na držiaku pôvodnej batérie, ktorý mi zbytočne zavadzal a potom som obojstranne-lepiacou páskou jeden tento singl-článok prilepil tak, ako je to na obrázku:

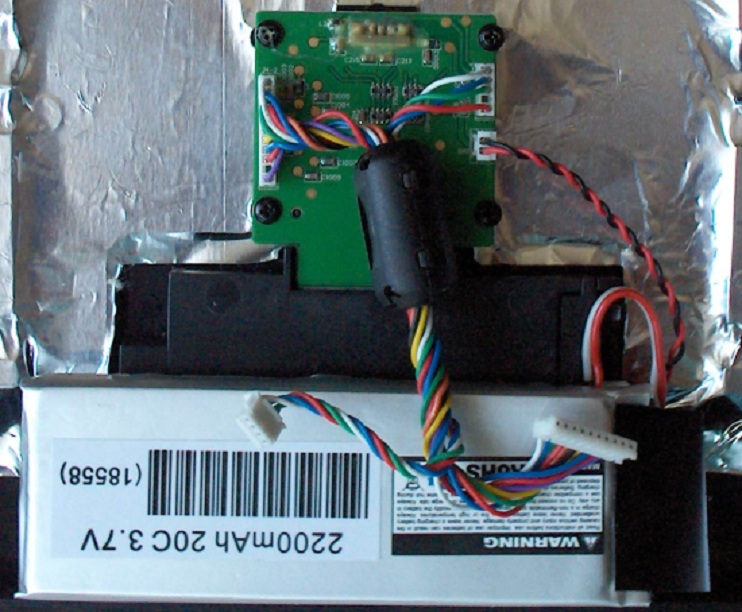

Laboratórnym zdrojom som ho nabil na rovnaké napätie, aké momentálne mal pôvodný článok 1700 mAh. Ich vývody som paralelne prepojil (červeno-bielym káblikom) a zaistil čiernou izolačnou páskou. Detailnejší pohľad je na tomto obrázku:

Opatrne som „zadekloval“ vysielač, skompletoval s „vložkou“ a pultom a nechal nabíjať.

Nabíjanie trvalo pochopiteľne dlhšie, pretože celková kapacita bola vyššia (1700 + 2200 = 3900 mAh), ale nabíjací prúd zostal nezmenený, prispôsobený pôvodnému článku 1700 mAh.

Výsledok bol vynikajúci, „výdrž“ batérie sa viac ako zdvojnásobila. Takto som absolvoval mnoho letových dní s množstvom letov.

Po čase však opäť v hlave začal „vŕtať“ červík: Je to dobré, ale nemohlo by to byť ešte lepšie? Inak povedané: Nedala by sa výdrž vysielačovej batérie ešte zvýšiť?

A náhoda na seba nenechal dlho čakať. Do rúk sa mi dostal „taký opustený“ singl-článok 5000 mAh (keď, tak už ... ). Rozmerovo bol „o trochu“ väčší ako 2200 mAh, ale potom som dostal genitálny (pardon, preklep: geniálny) nápad.

Pružné, vodivé uzemňovacie dištančné stĺpiky v i10-ke som odlepil a prilepil o kúsok ďalej. Singl-článok 5000 mAh som prilepil namiesto jeho „predchodcu“ (2200 mAh), prihol mu vývody a on sa naraz do vysielača krásne vošiel. Fotografie nemám, lebo celý natešený som vysielač bleskovo zadekloval, skompletoval a už ho tak zo dva týždne používam. A otvárať ho kvôli fotografovaniu sa mi akosi nechce.

Výdrž batérie je úžasná, no zatiaľ som ju „nekvantifikoval“ (takéto výrazy som sa naučil od našich politikov ).

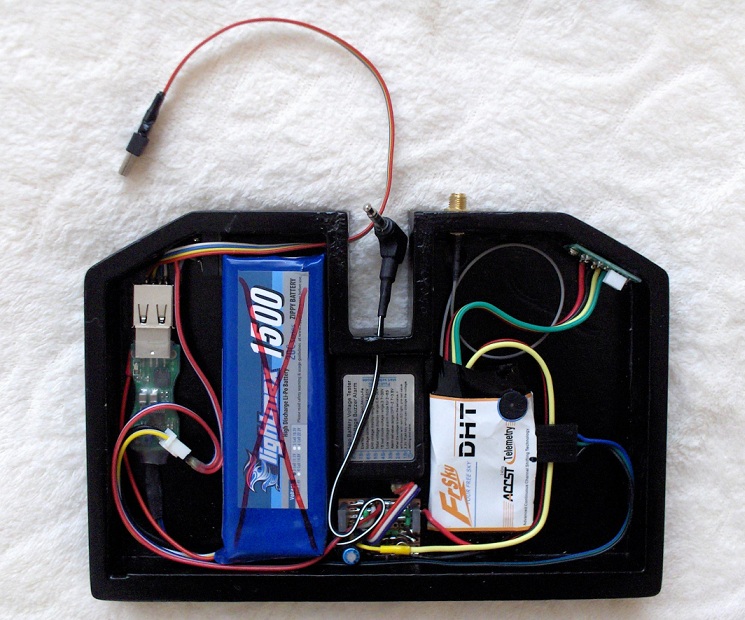

Toto zlepšenie však v duchu teórie relativity vrhlo tieň na nedostačujúcu výdrž batérie vo „vložke“, ktorá napája VF-modul FrSky. Táto bola doteraz väčšia ako výdrž pôvodného článku (1700 mAh) vo vysielači Turnigy i10. Avšak vysielač sa naraz mohol „pýšiť“ súhrnnou kapacitou 6700 mAh, čo bolo pre „úbohých“ 1500 mAh vo vložke dosť frustrujúce.

A tak minulý týždeň prišla na „paškál“ vložka, kde pôvodný dvojčlánok LiPol 1500 mAh bol nahradený sériovým zapojením (7,4V) dvoch paralelne zapojených dvojíc LiIon článkov typu 18650 Sony so súhrnnou kapacitou 4000 mAh.

Tým pádom je výdrž batérie vysielača a „vložky“ v podstate zhodná. Fotografie vnútra „vložky“ po zmene batérie z už spomínaných dôvodov nemám, ale možno raz (ak by mal niekto záujem ).












<Staršie | tento článok | Novšie>

Napísané: 5. 9. 2015, 12:20 | Prečítané: 6184x | Kategórie: Elektronika | Napísal: admin |
Komentáre: 11
Zdravím Janko O.Včera som sa stal majiteľom TGY-i10.Určite som rád ale po slovenskom návode nikde ani stopy , po anglicky neviem ani utekať a akosi som to nedomyslel s nabíjaním baterie.Môžem to napichnúť do USB výstupu na počítači ?Keď som tam mal zapojený mobil tak sa tváril ,že baterka sa nabíja ma tak isto 3,7 V.Ako dlho sa to nabíja .JanoRV
Odpoveď | 2015-12-03 18:01:10
.:. J O.
Na nabíjanie používam (nabíjací) adaptér od smartfónu.
Ak smartfón nemáš, tak na ebayi či DealExtreme sa dajú zohnať za lacný peniaz.
TGY-i10 má nabíjaciu automatiku, takže to tam zapoj a o nič sa nestaraj.
Počas nabíjania sa rozsvieti to modré V-čko na vysielači. Podľa toho aj spoznáš, či ten adaptér (alebo niečo iné) funguje a či aj nabíja. Keď je batéria vysielača nabitá, modré V-čko zhasne. Hotovo!
Odpoveď | 2015-12-04 08:09:13
Ďakujem ,mám vyskúšam.
Odpoveď | 2015-12-04 11:14:34
Prosím nevíte kde se dají sehnat náhradní díly pro tenhle vysílač???
Upadl mi konektor na poteciometru pro ovládání plynu. Na součástce je označení: HK-I10czc , ale nikde se mi ji nedaří sehnat. Jde o ten maličký "tišťák" na každém křížovém ovladači.
Nebo klidně kde sehnat celý kříž. ovladač.
Moc moc moc děkuji.
Odpoveď | 2015-12-05 14:36:28
.:. J O.
Bohužiaľ, nevieme.
Ale ak odpadol "len" konektor, tak by sa to hádam dalo dáko inak vyriešiť.
Ak je o čo prispájkovať , tak by som sa vykašľal na konektor a pripojil by som vodiče priamo na potenciometer.
Neviem, ako vám to odpadlo, takže sa to tak možno nedá, ale nevzdával by som sa.
Odpoveď | 2015-12-07 08:19:10
Šťastný a veselý nový rok do Bystrice , potreboval by som poradiť.Ako uložiť prijímač do kabíny Blaníka z HK ,vychádza to akurát k baterii , má na to neaký vplyv.Druhá vec 10-kanál prijímač má dve anténky , čo s nimi .
Odpoveď | 2016-01-09 18:59:43
.:. J O.
Vďaka Janči.
Ak už musíš uložiť prijímač takpovediac "k batérii" (hoci nemyslím, že by to malo nejak zvlášť vadiť), tak tieto časti orientuj tak, aby bola pohonná batéria k RC prijímaču otočená tou stranou, kde je článok, od ktorého vedie mínusový silový vodič.

Mnohé súčasné RC prijímače, pracujúce na 2,4GHz, majú dve anténky. Tie sa snaž umiestniť čo najďalej od čohokoľvek vodivého: od batérie, od regulátora a najmä čo najďalej od kabeláže. Niet nič horšie, ako antény "zachumlané" v spleti káblov, vedúcim k servám a pod.
Taktiež by mali byť umistnené tak, aby vždy aspoň jedna z nich mala "výhľad" na pilota (teda teba). Takže isto by nemali byť blízko pri sebe. A tiež by mali byť odlišne polarizované: ak je jedna zvisle, druhá by mala byť vodorovne. Skrátka: ich aktívne časti (konce) by nemali byť rovnobežné, ale mali by zvierať uhol 90 stupňov.
Odpoveď | 2016-01-10 12:43:20
.:. P G | mail
Dobry den,

Chcem sa spytat ci by mi rozmerovo (126x42x10.5mm) pasovala do vysielaca tato bateria : https://www.aliexpress.com/store/product/HRB-Lipo-Battery-Cell-10542126-3-7V-5200mah-35C-For-RC-Plane-Heliopter-Airplane-Quadcopter-Drone/909108_32772004616.html

Dakujem
Odpoveď | 2017-01-28 12:27:25
.:. J O.
Treba vyskúšať.
Ale obávam sa, že by to bol problém.
Odpoveď | 2017-01-29 12:26:01
.:. P G | mail
Viete mi prosim poslat aky rozmer sa vam zmestil do vysielacky ?Ak mate nahodou link na ten clanok 5000mah ktory sa vam tam zmestil.
Odpoveď | 2017-01-29 12:37:02
.:. J O.
Je to jeden článok z nejakej staršej 6-článkovej 5000mAh LiPolky. Rozmery môžu byť asi: 140 x 50 x 9 mm.
Ale musel som vo vnútri vysielača niektoré veci presúvať, nejaký kúsok umelej hmoty som aj odrezal a ten LiPol člíánok som musel aj ohnúť.
2017-01-31 08:15:06
