RC súprava 60-tych rokov
Ale to, čo vám ukážeme dnes, je fakt retro ťažkého kalibru: elektrónková RC súprava zo začiatku 60-tych rokov.
Avšak s modernými a pokrokovými prvkami: 4 kanály, FM modulácia, proporcionálne riadenie.
pripravil: Janko O.
Občas sa na našej web stránke obzrieme do minulosti a spomíname, ako niektorí z nás stavali svoje prvé (a niekedy aj druhé) RC súpravy.
Keď som prvý krát videl RC súpravu na riadenie modelov, bolo to niekedy v rokoch 1963 až 1965. Vtedy sme bývali v Ostrave a asi 300 metrov od nášho domu bolo letisko (dnes už po ňom niet ani stopy, je tam sídlisko plné panelákov). A práve na tom letisku (nejakí miestni) modelári lietali so svojimi modelmi.
Ich RC vysielač bol položený na zemi (lebo bol veľký ako dve krabice od topánok na sebe a asi aj riadne ťažký) a pilot mal v ruke menšiu krabicu (s „kniplom“), ktorá bola s vlastným vysielačom prepojená káblom. Pojmy ako „proporcionálne“ riadenie, alebo „servo-mechanizmus“ (skôr známy ako „vybavovač“) buď neexistovali, alebo sa nepoužívali, alebo (skoro) nikto nevedel, čo znamenajú.
Ovládacia plocha modelu (väčšinou len smerovka) mala len tri polohy: rovno, plná ľavá, plná pravá. Tzv. „proporcionály“ mali polohy len dve: plná ľavá a plná pravá, ktoré sa neustále striedali, avšak s rozdielnym časom zotrvania v tej či onej polohe. Ak vychýlenie smerovky doprava trvalo rovnako ako vychýlenie doľava, model letel rovno.
Myslím, že sa ten systém nazýval „Bang-bang“. Bol síce proporcionálny, ale o aerodynamickej čistote modelu sa dalo len snívať. Smerovka okrem riadenia fungovala viac ako brzda.
Pre nezainteresovaných a mladších len pripomeniem, že vtedy bola éra elektrónková. Tranzistory vtedy (v Československu) boli zriedkavé, vzácne a drahé (výkonový a VF k tomu: nonsens). A integrované obvody? Áno, možno niekde v „Silikon velí“, ale bežný modelár v ČSSR o tom ani nechyroval.
Ale najhorším problémom bolo napájanie. Elektrónkové zariadenia totiž vyžadujú napájania dve: nižšie napätie (jednotky Voltov), ale vyššie prúdy pre žeravenie elektrónok a vyššie napätie (aj okolo sto(viek) Voltov) pri nižšom odbere: tzv. anódové napájanie. To vysvetľuje, prečo tí „ostravskí“ modelári mali vysielač položený na zemi a prečo bol taký veľký a asi aj ťažký. Avšak ako vyzeral prijímač a aké (dve) batérie boli v modeli, to radšej ani nechcite vedieť.

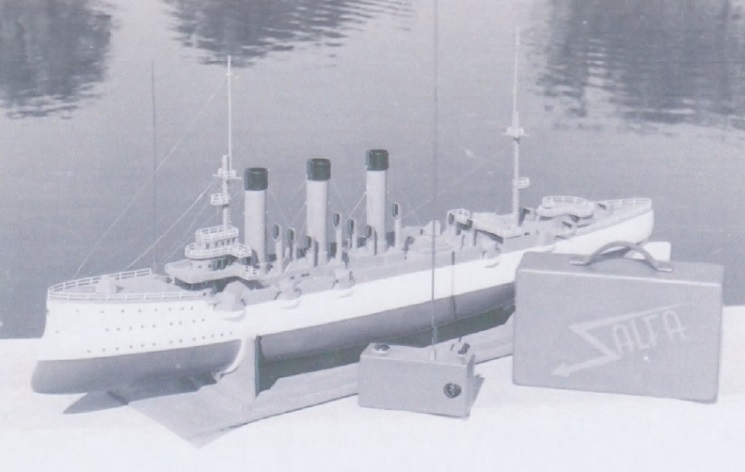

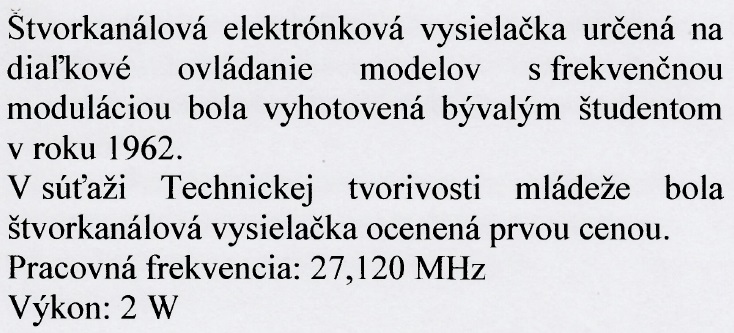

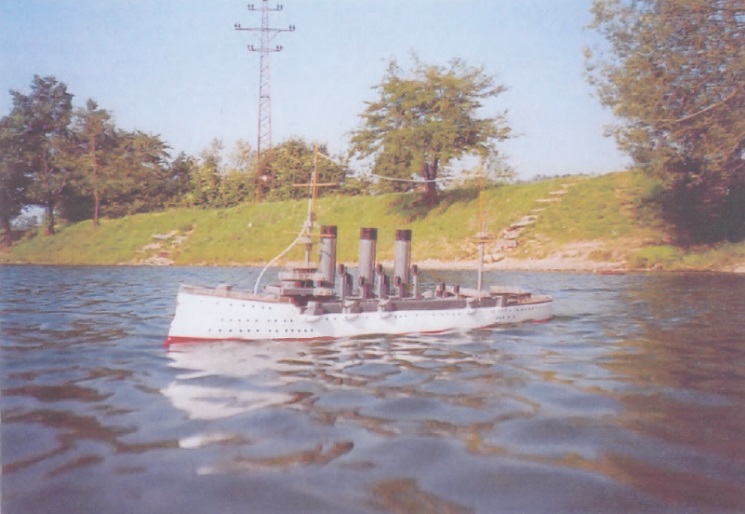

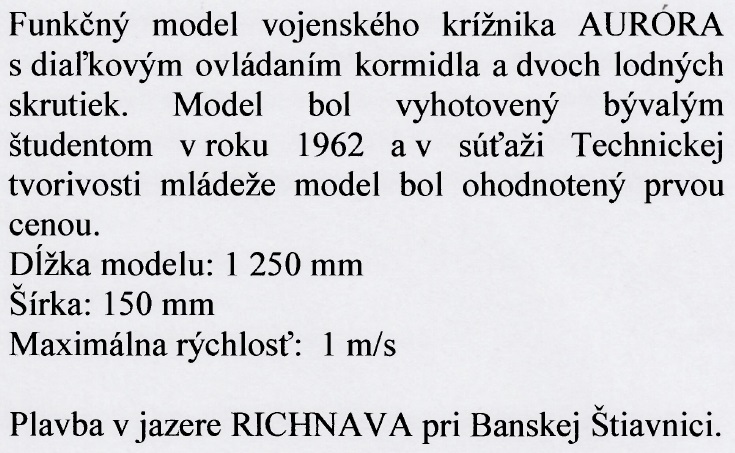

Preto je celkom pochopiteľné, že pán Miloslav Hruškovic (konštruktér v tomto článku spomínanej RC súpravy) sa rozhodol použiť ju na ovládanie modelu lode.
.jpg)

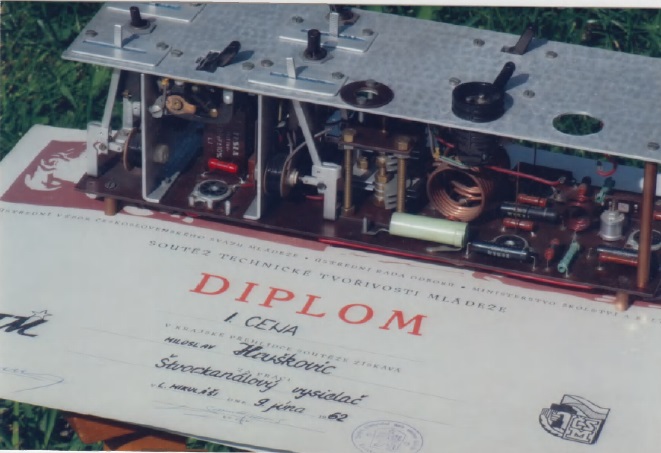

Diplom z 9. júna 1962

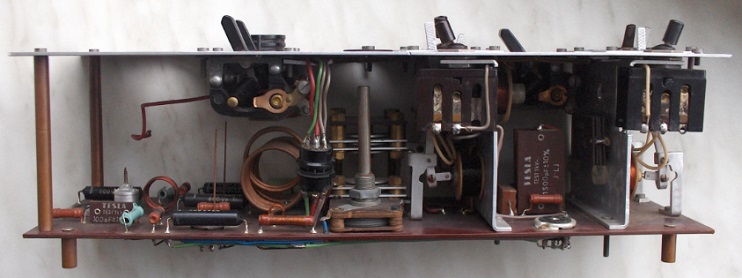

Pohľad na vysielač z boku. Žiaľ elektrónky sa nezachovali.

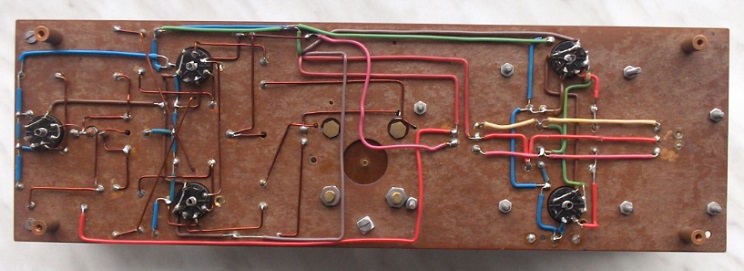

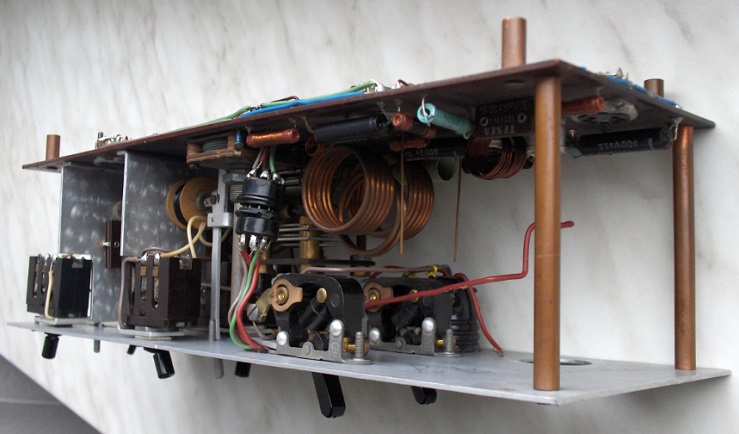

Plošné spoje v tých časoch neexistovali a tak sa súčiastky prepájali takto.

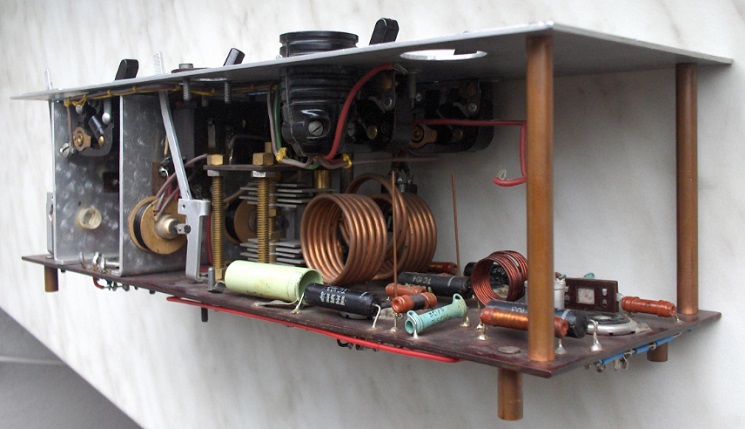

Precízne vyhotovené vysokofrekvenčné obvody.
Miniatúrne páčkové prepínače vtedy tiež neexistovali, takže ...

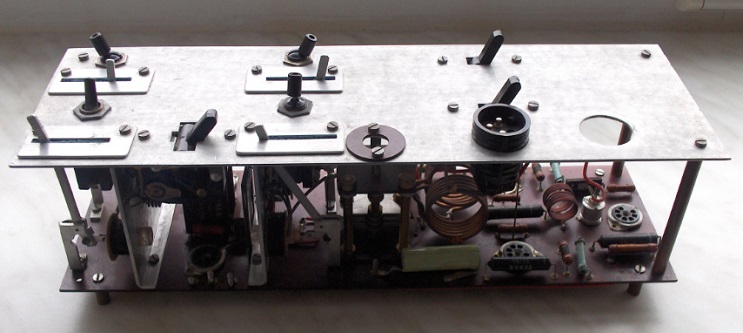

Pohľad na čelný panel.

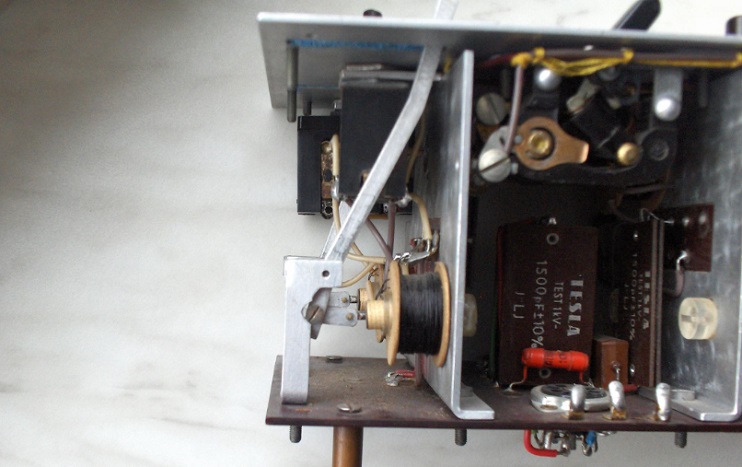

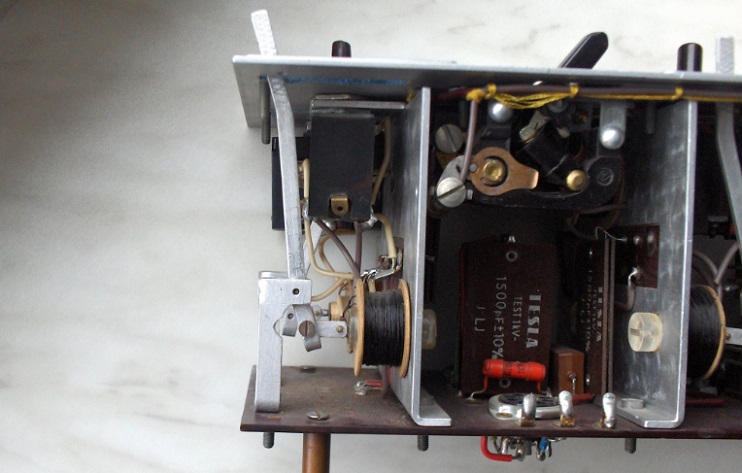

Proporcionálne riadenie sa v tých časoch nerealizovalo potenciometrami, ale zasúvaním jadra do cievky (páka vpravo - jadro vysunuté).
(páka vľavo - jadro zasunuté)

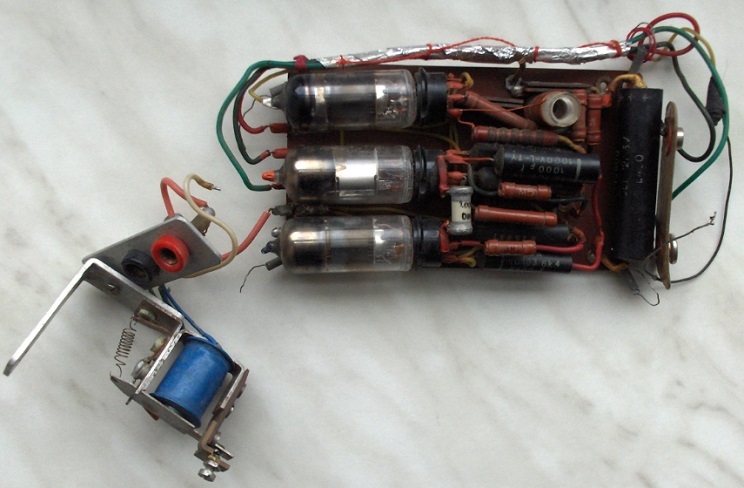

RC prijímač s časťou "vybavovača".
