Cheali Chargers – nabíjačky s Open Source – 3. časť
--------------------------------------
autor: István Magi
preklad: Imrich Kišš
pripravil: Janko O.
Cheali nabíjačky – Sériový port
Pôvodný článok je na web stránke Istvána Magi.
Nabíjačka je schopná poskytnúť mnoho užitočných informácií ohľadne nabíjania. Na vyčítanie týchto informácií sa používa sériový port, ktorý sa však musí vyviesť. Najjednoduchším spôsobom je prepojenie TX vývodu procesora Atmega32 a prostredného kontaktu konektora pre teplomer.

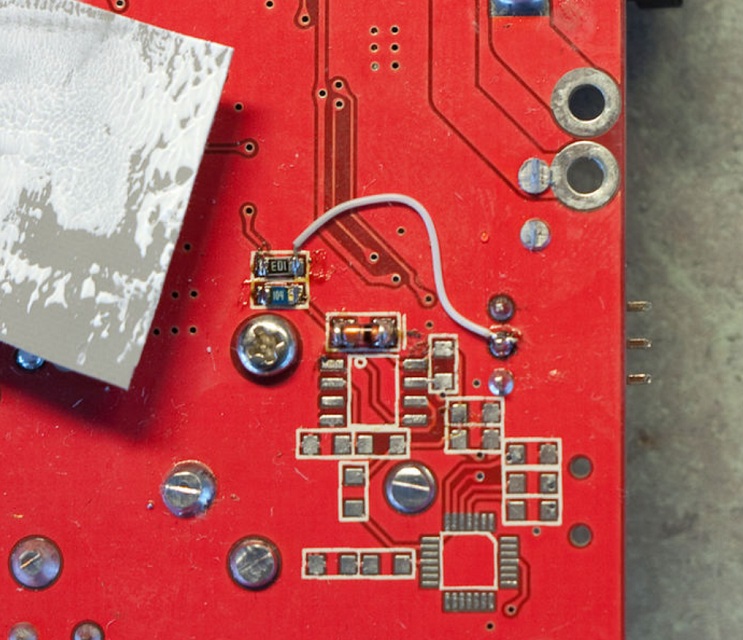

U 50W verzie to vyzerá takto:
Nabíjačka sa k PC pripojuje cez USB konektor, tak že je ešte potrebný jeden prevodník z TTL sériového portu na USB, program LogView a konfiguračný ini súbor s definíciami parametrov.
USB prevodník sa dá kúpiť napr. tu, ale stačí aj hocijaký 5V-ový FTDI sériový adaptér (Arduino).
LogView sa dá stiahnuť tu.
Konfiguračný súbor je možné nájsť tu. Konfiguračný súbor sa v prípade Windows 7 musí skopírovať do adresára C:\Users\<username>\AppData\Roaming\LogView\Geraet e\OpenFormat\.
Nakoniec je ešte potrebné v nabíjačke zapnúť UART:
UART: normal
speed: 9600
(ak sme na vyvedenie sériového portu použili konektor teplomera a chceme logovať, tak sa pred nabíjaním musí v nastavení meranie teploty vypnúť)

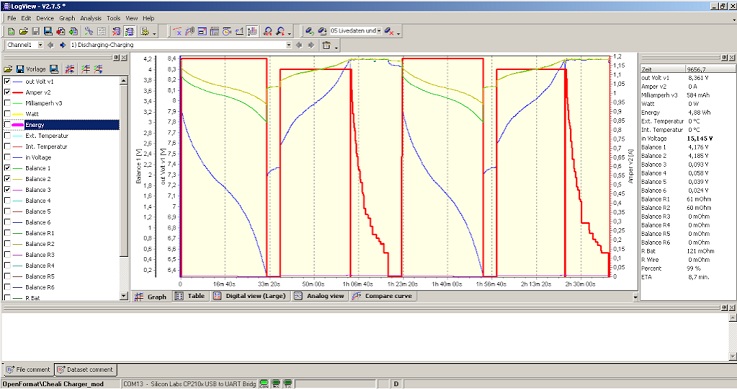

Ak všetko funguje, tak by mal program LogView zobraziť niečo takéto:
Pre náročnejších užívateľov obsahuje program funkciu webového servera. Po aktivovaní tejto funkcie sa dá všetko sledovať cez browser.
