Delič napätia pre FrSky prijímač D8R-II

Dnes prinášame ďalší článok od nášho maďarského kolegu Istvána Magi.

Popisuje odporový delič pre FrSky telemetriu.

autor: István Magi

preklad: Imrich Kišš



Link na pôvodný článok

Link na Web stránku RC-Miskolc

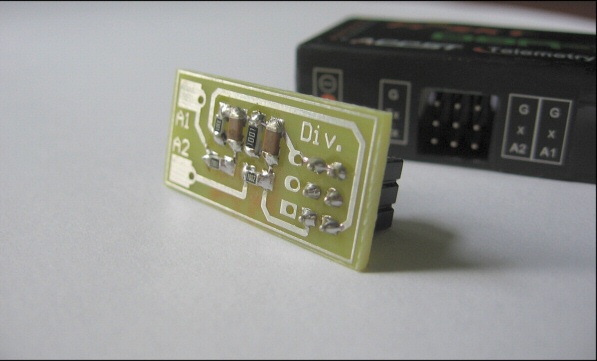

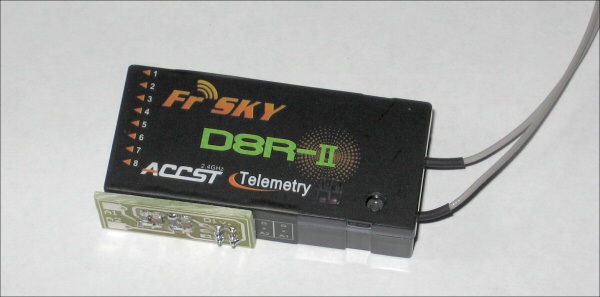

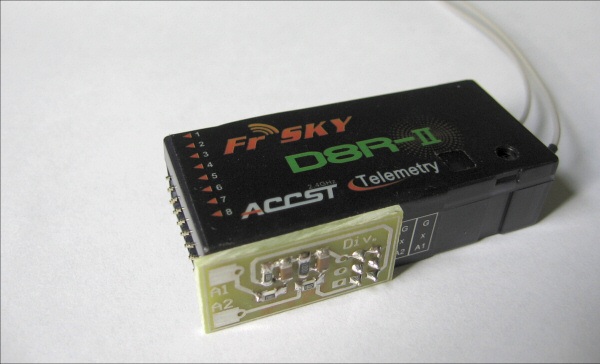

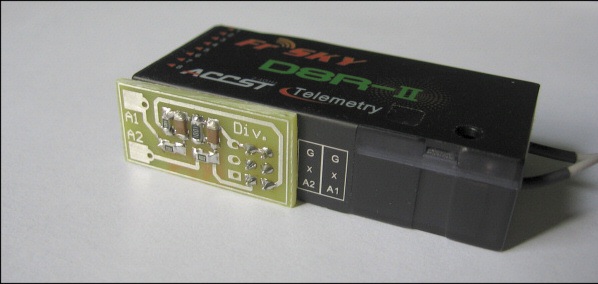

Ide o nový delič napätia, ktorý podporuje prijímače FrSky typu D8R, D8R V2, D8R-II a D8R-II Plus.

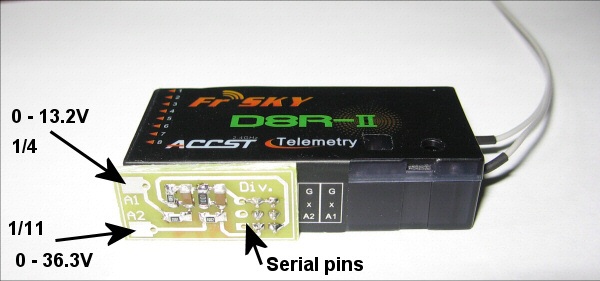

Kanál A1, ktorý má hodnotu deliča (deliaci pomer) 4, je určený pre napätia do 13,2V. A2 s hodnotou deliča 11, je určený pre napätia do 36,3V. S týmto pomerom sa konfiguráciou vyrovná starým prijímačom D8R V2 s deličom Flytron.

V prípade použitia starých typov prijímačov D8R V2 sa musí odstrániť stredný pruh kontaktov. Tieto prijímače majú už z výroby zabudovaný vnútorný delič pre kanál A1. V prípade použitia sériového portu, sa dá tento vyviesť priletovaním trojpinového konektora.

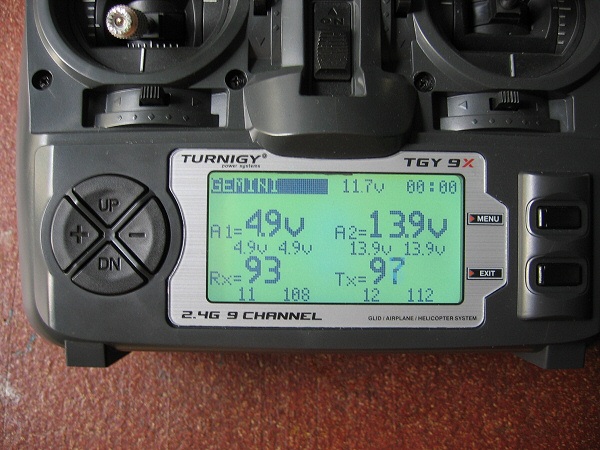

Tento delič sa dá pripojiť na zobrazovač Flytron aj k zobrazovaču vysielača Turnigy 9x so softvérom er9x FrSky.

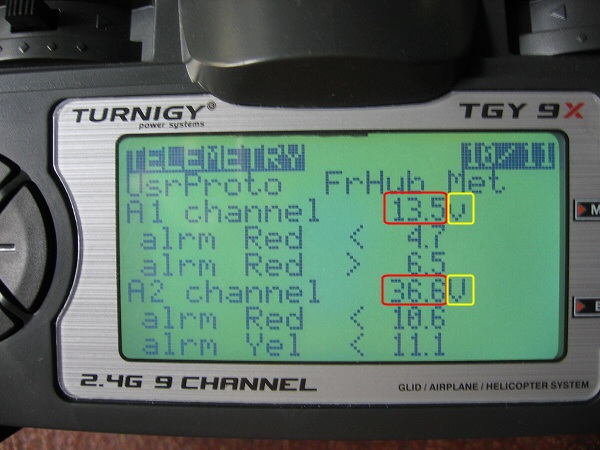

Nastavenie vysielača Turnigy 9x so softvérom er9x FrSky:

Pri nastavovaní dbajte na nastavenie malého a veľkého V (zapínanie/vypínanie dvojnásobného pomocného deliča)!!!

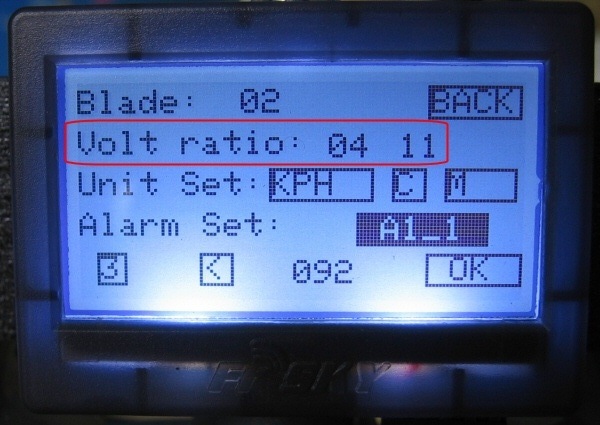

Nastavenie na LCD zobrazovači FrSky:

Kanál A1 je dobré používať na meranie napätia na prijímači a A2 na meranie LiPo akumulátora.

V prípade záujmu sa dá delič objednať u Istvána Magiho na adrese: e-mail. Cena vychádza približne na: 80 Czk + poštovné a balné. Objednávka pôjde do Maďarska, tak že na spôsob platby treba myslieť!!! Jednoduchšie bude možno objednávať priamo cez eBay.
