FrSky Config Program
Medzitým István svoj program ďalej vylepšoval a my dnes s jeho súhlasom prinášame jeho podrobný popis.
autor: István Magi
preklad: Imrich Kišš
Je to už jeden a pol roka, čo sme zrejme ako prví v SK + CZ modelárom predstavili šikovný program na nastavovanie telemetrických modulov FrSky, ktorého autorom je náš maďarský modelársky kolega István Magi z mesta Miskolc.
Link na pôvodný článok
Link na Web stránku RC-Miskolc
Napísal som lepší program slúžiaci k nastaveniu FrSky vysielača s telemetriou. Pôvodný program je veľmi primitívny a kvôli nemožnosti ukladať dáta je prechod na nový model veľmi ťažkopádny.
Aktuálna verzia: V2.4.0 sa dá stiahnuť tu: FrSky Setup zip
Na kanáloch A1 a A2 sa dá nastaviť delič/divider a jednotka/unit, s ktorou senzory pracujú. Takto sa dá jednoducho aj bez testovania nastaviť správna prahová hodnota. Údaje sa následne dajú uložiť do konfiguračného súboru, čo nám umožní rýchle prekonfigurovanie vysielača pre konkrétny model a vytvoriť tak pamäť modelov.
Vzorový súbor pre delič napätia a zobrazovač typu Flytron: Flytron Setup
Nové verzie budú dostupné tu!
Pri aktualizácií programu sa musí stará verzia odinštalovať!
Krátky popis:
FrSky vysielače aj prijímače s telemetriou už majú v základe dva analógové kanály (A1 a A2) a pracujú s dvomi RSSI signálmi (TX a RX si navzájom kontrolujú silu signálu). Nastaviť sa dá prah upozornenia na silu signálu vysielača (TX RSSI), ktoré sa meria na prijímači. Na každý z dvoch analógových kanálov môžeme nastaviť dva prahové body ako aj dva módy signalizácie! Modul vysielača sa s počítačom prepája cez sériový port buď pribaleným RS232C, alebo USB káblom. Program potom umožňuje zobrazenie a nastavovanie parametrov signalizácie. V niektorých prijímačoch V2 je kanál A1 pevne pripojený k napájaniu serva prostredníctvom dvoch deličov napätia (iný sa používa pre klasický a iný pre typ so zvýšeným napätím). To znamená, že už z výroby je tento kanál nastavený na meranie palubného napätia.
Vstup A2 je na prijímači vyvedený a môže byť použitý ľubovoľne! Tento vstup dokáže spracovať maximálne 3,3V a je napojený na 8 bitový A/D prevodník. Meraná veličina závisí od použitého senzora, ale najčastejším spôsobom použitia je meranie napätia LiPo akumulátorov. Musí sa však nastaviť vhodný delič. Podstatou však zostáva, neprekročiť prahové napätie 3,3V! Po nastavení deliča môžeme v programe hneď vidieť prahové hodnoty signalizácie. Nastavené hodnoty sa dajú ukladať do konfiguračného súbor. Zo súboru sa potom môže jednoducho načítať ľubovoľná konfigurácia pre konkrétny model.
Použitie:
V nainštalovanom programe je najskôr nutné nastaviť sériový port pripojeného FrSky vysielacieho modulu. Ak sa na prepojenie použije USB adaptér, tak sa musí nainštalovať aj ovládač pre daný adaptér. Comm port, na ktorý sa adaptér nastaví je možné zistiť vo Windows, vyvolaním systémovej položky Správca Zariadení/Device Manager. Kliknutím na tlačidlo Start sa spustí monitorovanie telemetrických údajov. Zobrazované údaje sa prepočítavajú podľa nastaveného deliča. Informácia RX RSSI je nezdokumentovaná. Udáva silu signálu meraného na prijímacom module vysielača (sila signálu vyžarovaná prijímačom).
K hodnotám vysielacieho modulu sa dostaneme kliknutím na tlačidlo Read Config (veličina a delič sa z modulu nenačítavajú, keď že tam uložené nie sú!).
Upozornenie!
Prah signalizácie pre TX RSSI sa čítať nedá. Dá sa len nastavovať.
V prípade ak chceme nastaviť signalizáciu, tak pre daný kanál (Inside A1, alebo Outside A2) musíme nastaviť Alarm1 alebo/a Alarm2.
Použitím dvoch riadkov Alarm sa dajú nastaviť, buď dva prahy signalizácie (dolný, horný), alebo predsignalizácia.

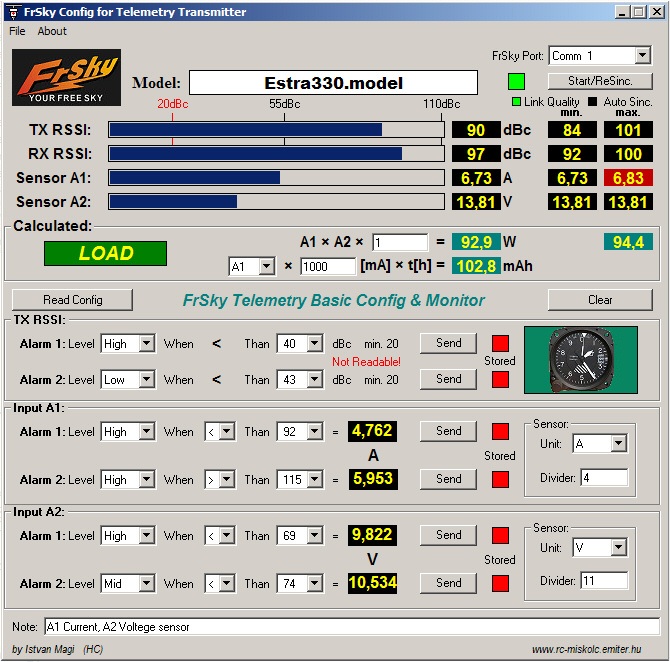

Výklad zobrazených riadkov:
File/Save Model – uloženie hodnôt do konfiguračného súboru
File/Load Model – načítanie uloženého konfiguračného súboru
Model – názov aktuálne načítaného konfiguračného súboru
Level – prah signalizácie (môže sa nastaviť 1 vypínací a 3 zapínacie stupne)
(<) – nastavenie relácie menší/väčší (nastavuje zapnutie/vypnutie signalizácie v závislosti od prahovej hodnoty)
Treshold (hodnota) – prahová hodnota signalizácie (hodnota 8 bitového A/D prevodníka)
= - za týmto znakom nasleduje prah signalizácie prepočítaný podľa deliča na konkrétnu veličinu
Send – tlačidlo zabezpečuje nahranie údajov v konkrétnom riadku do modulu vysielača
Farebný štvorček – ukazuje či sú údaje uložené (červená – neuložené, zelená – uložené údaje)
Unit – jednotka meranej hodnoty (dá sa nastaviť len pre pripojený senzor)
Divider – delič používaný pre konkrétny senzor
Note – poznámka k ukladaným údajom, pre jednoduchšiu identifikáciu. Poznámka sa ukladá do uloženého konfiguračného súboru.
Doplňujúce informácie:

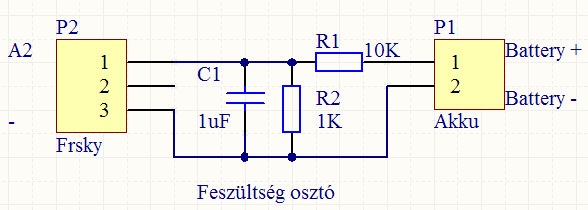

delič napätia Flytron
Hodnota deliča napätia Flytron pre A2 je: 11.
Hodnota pre klasické prijímače A1: 4.

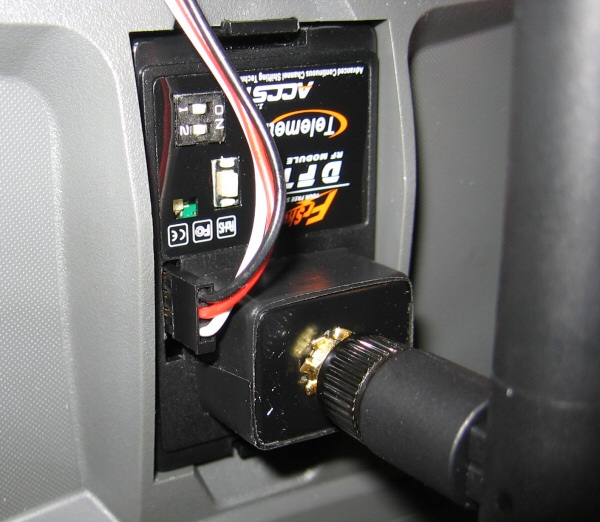

Detail konektora vysielacieho modulu:

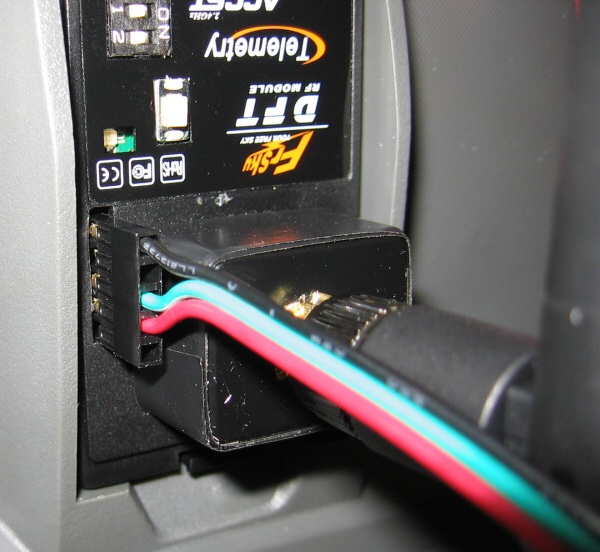

FrSky - PC sériové prepojenie (RS232C):
Pripojenie zobrazovača Flytron:
Použitie programu cez USB: VIDEO
Súvisiace programy:
Šikovný program na nastavenie FrSky telemetrie
FrSky RSSI → DAC prevodník pre FPV aplikácie
Istvánov Ultra Light Power Board pre prijímače FrSky
