Strašiak menom: Vyrovnávací prúd
Ale tým by mohol uniknúť pozornosti tých, ktorí problém spájania batérií riešiť nemusia.
Ide o to, že v mnohých diskusiách o paralelnom zapájaní LiPol batérií (ale dokonca aj BECov) sú potenciálni záujemcovia doslovne strašení „besnými“ účinkami zlomyselných vyrovnávacích prúdov.
Je všeobecne známe, že ľudia sa najviac boja toho, čo nepoznajú. A tak sme sa rozhodli vyrovnávacím prúdom „strhnúť masku“ a odkryť ich skutočnú povahu.
autor: Janko O.
Tematicky by tento článok patril skôr do série: Zapojenie batérií – paralelne či sériovo.
Keď sa pred niekoľkými rokmi na jednom modelárskom fóre rozprúdila diskusia o paralelnom spájaní LiPol batérií, jeho odporcovia tvrdili, že spájať sa dajú len úplne rovnaké LiPol batérie. Teda musia mať rovnaké napätie (to tvrdíme aj my), rovnakú kapacitu, rovnaké Céčka, rovnakého výrobcu, rovnakú históriu … Inak budú medzi batériami tiecť škodlivé vyrovnávacie prúdy.
Vyrovnávacím prúdom rozumieme prúd, ktorý tečie medzi batériami po odpojení záťaže (počas záťaže tečú prúdy z oboch batérií do záťaže). Z jednej batérie prúd vyteká (batéria je vybíjaná) a do druhej prúd vteká (batéria je nabíjaná).
Slovo „vyrovnávací“ je v tomto prípade naozaj na mieste, pretože tá prvá je vybíjaná, pretože sa počas záťaže „ulievala“ vďaka svojmu vyššiemu vnútornému odporu. A tá druhá je nabíjaná, pretože, vďaka svojmu nižšiemu vnútornému odporu, počas záťaže „makala“ aj za tú prvú.
My sme na rozdiel od toho tvrdili (a stále tvrdíme), že paralelne spájané batérie musia mať rovnaké napätie, ale inak je možné paralelne spájať čokoľvek s čímkoľvek.
Pokiaľ paralelne spojené LiPol batérie nemajú rovnakú kapacitu a rovnaké Céčka, uviedli sme nasledujúce podmienky:
-
Dve paralelne zapojené LiPolky (rovnaké kapacity, ale rôzne Céčka). Tu je dobré upozorniť, že nie je problémom rozdiel kapacít, ale problémy môžu nastať pri kombinácii batérií s veľmi rozdielnymi Céčkami. (Obzvlášť kombinácia batérie s nízkou kapacitou a veľmi vysokými Céčkami a batérie s vyššou kapacitou s nízkymi Céčkami, môže byť pre batériu s vysokými Céčkami za určitých okolností kritická.) Pri záťaži potečie batériou s vyššími Céčkami vyšší prúd, lebo má nižší vnútorný odpor Ri. Batériou v nižšími Céčkami nižší prúd, pretože má vyšší vnútorný odpor Ri. Takže Lipolka s vyššími Céčkami bude počas záťaže "vyšťavená" viac, ale počas zníženého alebo žiadneho odberu bude nabíjaná z LiPolky s nižšími Céčkami - prúd potečie z jednej batérie do druhej. Opäť sa nemôže stať, že by sa niektorá LiPolka napäťovo prepadla nebezpečne nízko a druhá nie, veď sú zapojené paralelne a napätie na nich je (a aj bude!) rovnaké. Obzvlášť toto usporiadanie je vhodné len do modelov s nižšími odbermi a väčšími "prestojmi", napríklad do elektro-vetroňov. Čím väčší je rozdiel medzi Céčkami paralelne spojených batérií, tým menšie prúdy (vzhľadom na súčet maximálnych odoberateľných prúdov jednotlivých batérií) je možné z tejto kombinácie odoberať. Účelom takéhoto zapojenia nie je poskytovať vysoké prúdové odbery, ale využiť kapacitu už trochu "ojazdených" batérií, tak ako je to spomínané v závere tohoto článku: Zapojenie batérií - paralelne či sériovo? - 2.časť .
-
Dve paralelne zapojené LiPolky (rôzne kapacity aj rôzne Céčka). Toto je prípad, ktorý je zložitejšou modifikáciou predchádzajúceho.
Aby sme objasnili obidva prípady, meraniam sme podrobili:
- paralelné spojenie dvoch LiPol batérií s rovnakými kapacitami, ale veľmi rozdielnymi Céčkami
a tiež
- paralelné spojenie dvoch LiPol batérií s rôznymi kapacitami, a veľmi rozdielnymi Céčkami.
Aké batérie sme merali:
- Ako batériu s vyššími Céčkami sme použili 3-článkovú Turnigy 2200 mAh, ktorej celkový nameraný vnútorný odpor je 14 miliOhmov, čo je menej ako 5 miliOhmov na článok. Tomu zodpovedajú reálne Céčka vo výške 36.
- Ako batériu s nižšími Céčkami sme použili 3-článkovú Turnigy 2200 mAh, ktorej celkový nameraný vnútorný odpor je 50 miliOhmov, čo je viac ako 17 miliOhmov na článok. Tomu zodpovedajú reálne Céčka vo výške 10.
- Ako batériu s vyššími Céčkami ale nižšou kapacitou sme použili 3-článkovú Turnigy 1300 mAh, ktorej celkový nameraný vnútorný odpor je 26 miliOhmov, čo je menej ako 9 miliOhmov na článok. Tomu zodpovedajú reálne Céčka vo výške 33.
Ako sme merali:
Keďže nám naši oponenti vyčítali dlhé vodiče a dokonca aj vnútorný odpor Ampérmetrov, zrealizovali sme zapojenie, kde „elementy“ paralelného prepojenia nemali viac ako 3 cm (kratšie sa už nedalo) a na meranie prúdu sme použili prúdové senzory firmy Allegro.

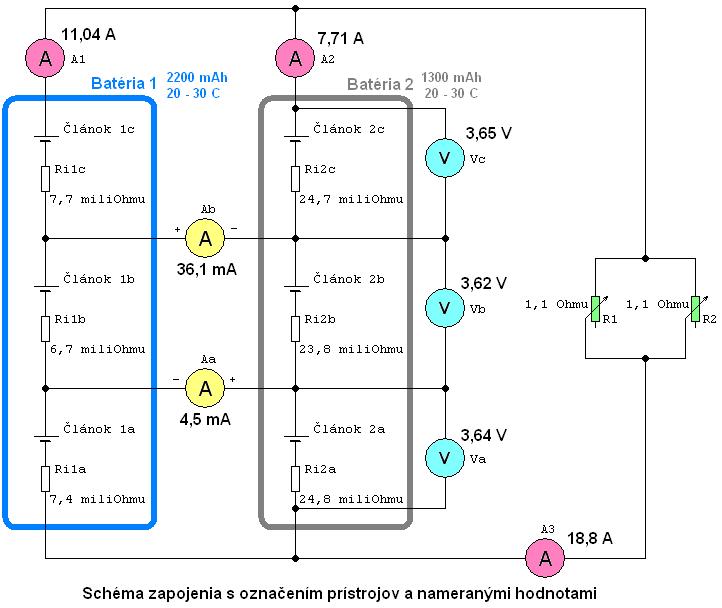

Schéma zapojenia bola približne rovnaká, ako pri tomto meraní. Batérie však boli iné - tak ako je popisované v texte. A hlavne: iné boli Ampérmetre A1 a A2. Namiesto meracích prístrojov boli použité prúdové senzory Allegro. Namiesto Ampérmetra A3 bol použitý prístroj Watt's Up.
Tieto senzory merajú elektrický prúd a menia ho na napätie. Ich citlivosť je 40mV/A a sú bipolárne, čo znamená, že dokážu merať prúd tečúci jedným i druhým smerom.
Vnútorný odpor prúdového obvodu prúdových senzorov ACS758-050U je 100 mikroOhmov, čo je 0,1 miliOhmu. Viac sme pre objektivitu merania urobiť už naozaj nemohli.
Prúdy jednotlivých vetiev paralelného zapojenia sme „merali osciloskopom“. Teda presnejšie povedané, sme zobrazovali pomocou digitálneho pamäťového osciloskopu napätia z prúdových senzorov, z čoho sa dá hravo stanoviť pretekajúci prúd. Výstupné napätie jedného prúdového senzora je na osciloskope zobrazované žltou farbou, výstupné napätie druhého senzora modrou farbou. Prúd z batérie je od polovice obrazovky nahor (nad nulovou osou) a prúd tečúci do batérie je pod nulovou osou.
Paralelne spojené batérie sme zaťažili posuvným reostatom, pričom sme spoločný (zaťažovací) prúd merali prístrojom Watt's Up. Každé meranie sme urobili pre nižší zaťažovací prúd o hodnote asi 13 až 15 Ampérov a potom pre zaťažovací prúd vyšší asi 25 Ampérov. Záťaž vyššími prúdmi sme si nemohli dovoliť, pretože sme nemali zodpovedajúci reostat. Na obrázkoch je vždy priebeh prúdov po zapnutí a po asi 10 až 15 sekundách záťaže aj priebeh pri vypnutí (tam sa totiž vyskytujú tie vyrovnávacie prúdy).
Najprv sme teda spojili dve batérie s rovnakou kapacitou (2200 mAh), ktoré však majú rozdielne vnútorné odpory, teda rozdielne Céčka (36 a 10).
Záťaž sme nastavili na odber asi 13 Ampérov a po zapnutí boli priebehy prúdov takéto:

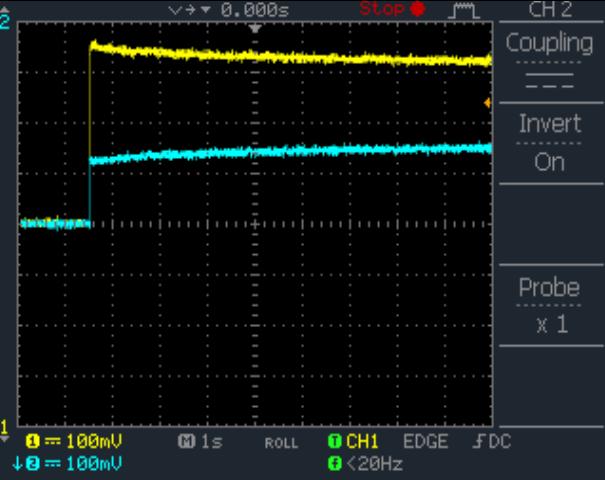

Priebeh prúdov po zapnutí. Obidva sú vybíjacie, teda od nulovej osi nahor. Žltý priebeh (v prvých sekundách nám trochu ušiel mimo rozsah) je prúd z batérie s vyššími Céčkami, modrý priebeh je prúd z batérie s nižšími Céčkami. Jeden dielik na stupnici zodpovedá prúdu 2,5 Ampéra. Je teda vidieť, že z nuly obidva prúdy po zapnutí záťaže "vyskočia" nasledovne: Žltý na asi 11A a modrý na asi 2A.

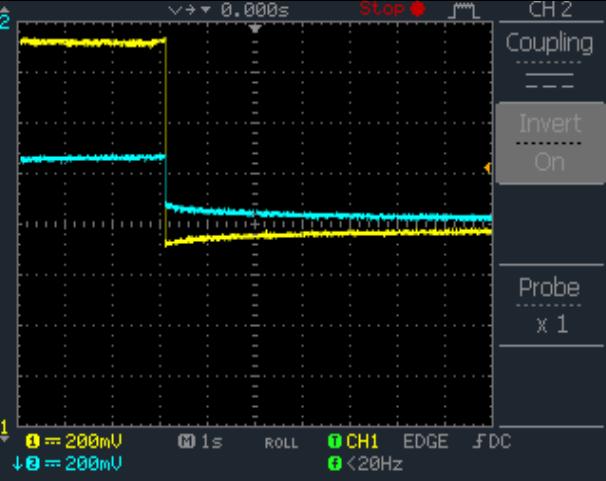

Po asi 15 sekundách sme odpojili záťaž a priebehy prúdov boli nasledovné:

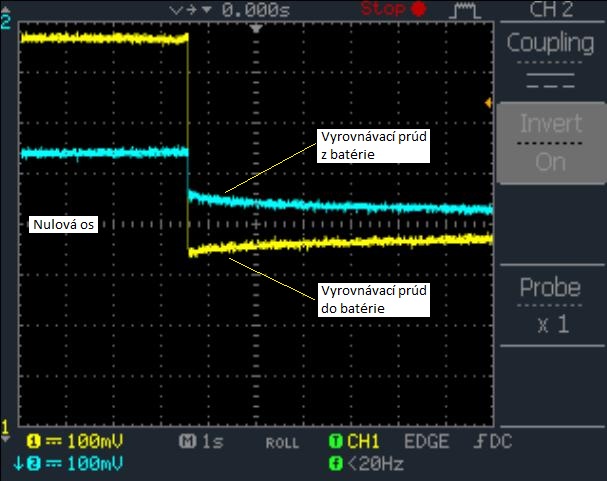

Priebehy prúdov po odpojení záťaže. Žltý priebeh je prúd batérie s vyššími Céčkami, modrý priebeh je prúd batérie s nižšími Céčkami. Z batérie s nižšími Céčkami tečie vyrovnávací prúd o hodnote asi 1,5 A do batérie s vyššími Céčkami. Exponenciálne však klesá a po asi 10-tich sekundách má hodnotu už len 0,5 A.
Potom sme záťaž nastavili na 25 Ampérov a po zapnutí boli priebehy prúdov takéto:

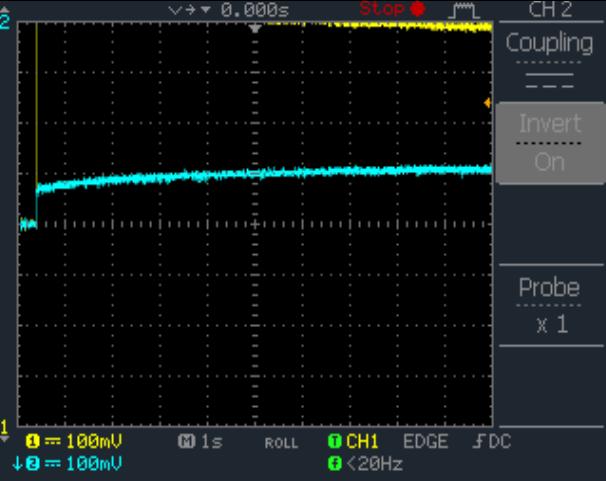

Jeden dielik na stupnici zodpovedá prúdu 5 Ampérov. Žltý priebeh je prúd batérie s vyššími Céčkami, modrý priebeh je prúd batérie s nižšími Céčkami. Jeden vybíjací prúd je asi 20,5 A, druhý vybíjací prúd je asi 4 A. V prvých sekundách je vidieť kapacitný charakter LiPol batérií aj to, že vplyvom poklesu napätia, sa prúdy akoby vyrovnávali.
Po asi 15 sekundách sme odpojili záťaž a priebehy prúdov boli nasledovné:
Jeden dielik na stupnici zodpovedá prúdu 5 Ampérov. Žltý priebeh je prúd batérie s vyššími Céčkami, modrý priebeh je prúd batérie s nižšími Céčkami. Vyrovnávací prúd je v prvom okamihu asi 2A, ale už po 5-tich sekundách len asi 1A.
Ako druhé sme merali paralelné spojenie LiPol batérií s rozdielnymi kapacitami a aj s rozdielnymi Céčkami. Táto kombinácia je najproblémovejšia. Konkrétne: Turnigy 1300 mAh / 33C a Turnigy 2200 mAh / 10C.
Záťaž sme nastavili na odber asi 13 Ampérov a po zapnutí boli priebehy prúdov takéto:

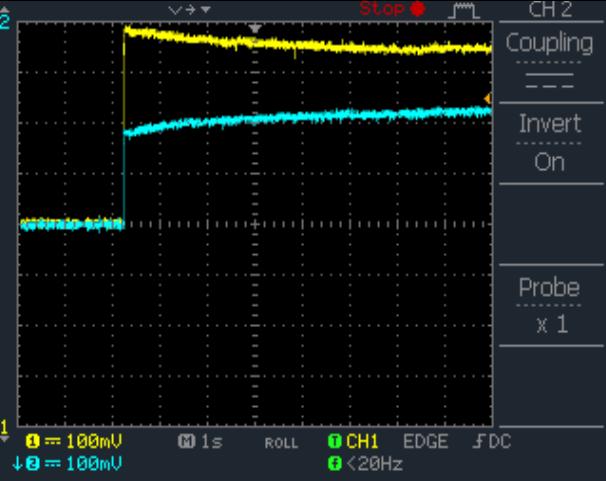

Jeden dielik na stupnici zodpovedá prúdu 2,5 Ampéra. Žltý priebeh je prúd batérie s vyššími Céčkami a nižšou kapacitou, modrý priebeh je prúd batérie s nižšími Céčkami a vyššou kapacitou.

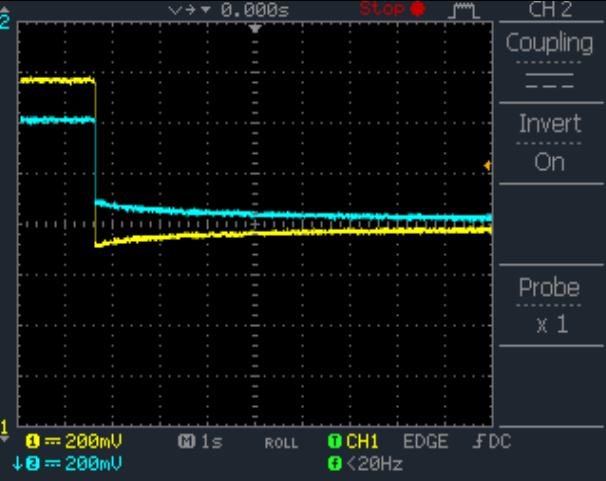

Po asi 15 sekundách sme odpojili záťaž a priebehy prúdov boli nasledovné:

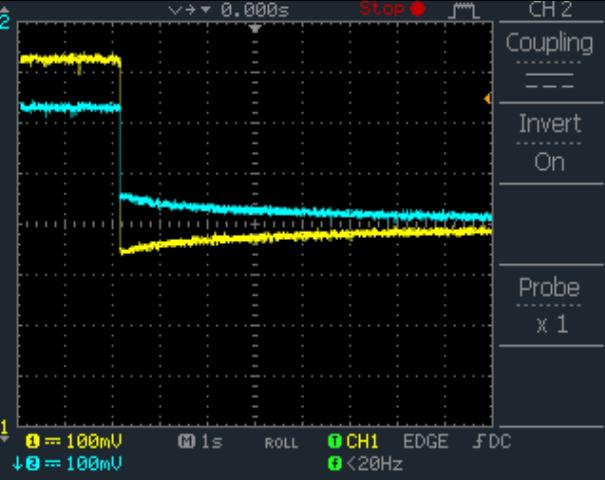

Jeden dielik na stupnici zodpovedá prúdu 2,5 Ampéra. Žltý priebeh je prúd batérie s vyššími Céčkami a nižšou kapacitou, modrý priebeh je prúd batérie s nižšími Céčkami a vyššou kapacitou. V prvom okamihu je vyrovnávací prúd asi 1,3 Ampéra.
Potom sme záťaž nastavili na 25 Ampérov a po zapnutí boli priebehy prúdov takéto:

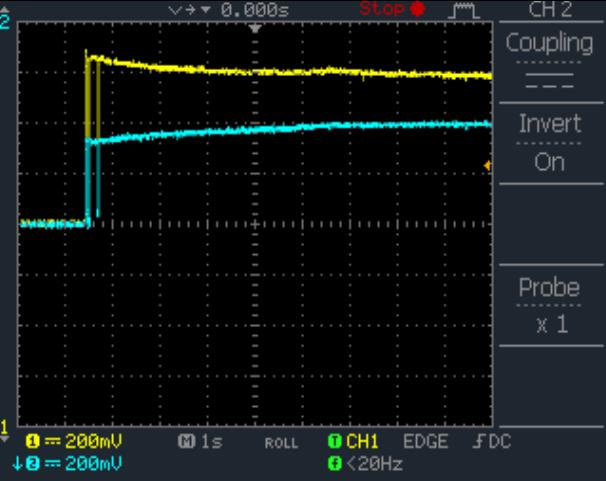

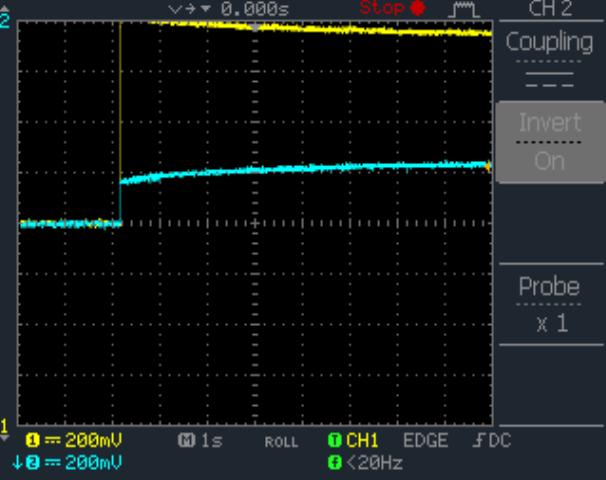

Jeden dielik na stupnici zodpovedá prúdu 5 Ampérov. Žltý priebeh je prúd batérie s vyššími Céčkami a nižšou kapacitou, modrý priebeh je prúd batérie s nižšími Céčkami a vyššou kapacitou.
Po asi 15 sekundách sme odpojili záťaž a priebehy prúdov boli nasledovné:
Jeden dielik na stupnici zodpovedá prúdu 5 Ampérov. Žltý priebeh je prúd batérie s vyššími Céčkami a nižšou kapacitou, modrý priebeh je prúd batérie s nižšími Céčkami a vyššou kapacitou. V prvom okamihu je vyrovnávací prúd asi 2,1 Ampéra.
Jedno meranie sme urobili aj pri dlhodobej záťaži a to konkrétne po 3 minútach odberu prúdu o hodnote 12 Ampérov. Ale pre objektivitu sme predtým s daným spojením urobili ešte jedno meranie, s krátkou - 15-sekundovou záťažou.
Paralelne sme spojili Turnigy 2200 mAh / 36C a Turnigy 2200 / 10C.

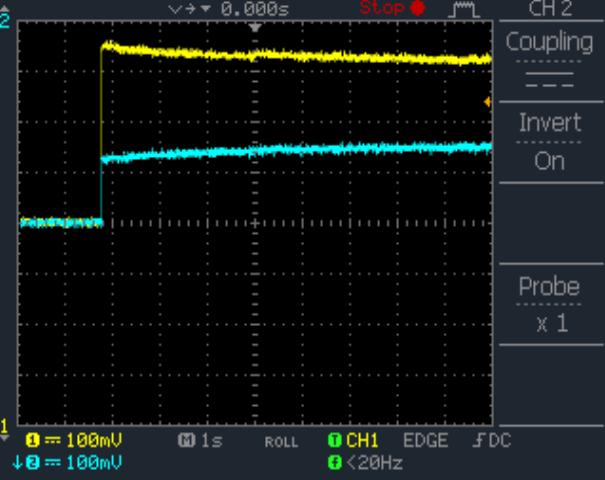

Záťaž sme nastavili na odber asi 12 Ampérov a po zapnutí boli priebehy prúdov takéto:
Jeden dielik na stupnici zodpovedá prúdu 2,5 Ampéra.

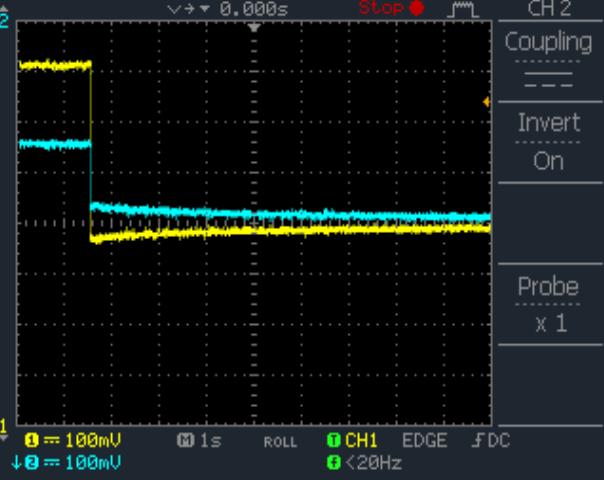

Po 15 sekundách sme odpojili záťaž a priebehy prúdov boli nasledovné:
Jeden dielik na stupnici zodpovedá prúdu 2,5 Ampéra. V prvom okamihu je vyrovnávací prúd asi 0,8 Ampéra.
Záťaž sme nechali nastavenú na odber asi 12 Ampérov ako predtým a po zapnutí boli priebehy prúdov takéto:
Jeden dielik na stupnici zodpovedá prúdu 2,5 Ampéra.
Po 3 minútach sme odpojili záťaž a priebehy prúdov boli nasledovné:
Jeden dielik na stupnici zodpovedá prúdu 2,5 Ampéra. V prvom okamihu je vyrovnávací prúd asi 1,25 Ampéra.
Výsledky meraní potvrdili, že pri používaní paralelne spojených LiPol batérií rôznych „tvrdostí“, teda s rôznymi vnútornými odpormi (s rôznymi Céčkami) a dokonca aj s rôznymi kapacitami sa zapojenie správa tak, ako sme predpokladali. Vyrovnávacie prúdy dosahujú hodnôt okolo jedného C, zriedka 2C (my sme namerali len 1,6C) a aj túto hodnotu dosahujú len krátkodobo - rádovo sekundy (Prúd klesá exponenciálne).
Vyrovnávací vybíjací prúd nie je problém. Bežné LiPolky sú stavané na vybíjanie prúdmi až 35C, vydarené Nano-Tech batérie aj viac ako 60C.
Problémom by mohol byť vyrovnávací nabíjací prúd. Avšak merania ukázali, že jeho veľkosť 1 až 2C nie je nijako nebezpečná, pretože nabíjací prúd bežných LiPoliek je 1 až 2C a u Nano-Tech batérií aj 5 až 10C.
