Problém so zatvorením batériového priestoru T9X

Náš kamarát Janči - banskobystrický modelár s prezývkou „diosko“ nám už dávnejšie poslal článok, ktorý bude zaujímať mnohých majiteľov „kontroverzného“ vysielača Turnigy 9X. A že ich nieje málo.

Sústredil sa na problémy so zatváraním púzdra batérií, ktoré sú spomínané v komentároch k článku: Novoročné zamyslenie alebo OpenSource v modelárstve (Turnigy T9).

Autor: diosko

Pripravil: Janko O.

Tento článoček vznikol súhrou okolností a ako pomôcka pre používateľov vysielača Turnigy T9X, ktorí zaznamenali problémy so zatváraním batériového priestoru, keď je osadený tužkovými batériami.

Za súhru okolností považujem to, že sa jedného večera u mňa doma stretli nasledovné veci:

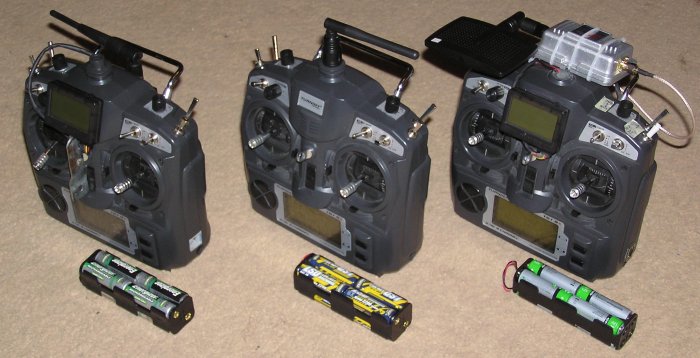

3 x T9X, 3 x držiak batérií z T9X, 1 x posuvné meradlo (šublera), 7 druhov dobíjateľných AA batérií čo som doma našiel a požičal si (2 x GP, 2 x tronic, 8 x energizer, 8 x varta, 8 x sanyo, 8 x turnigy, 8 x greener living).

Aby bolo jasné, T9X som začal používať s 8 x dobíjateľnými Varta 2500 mAh batériami s pootvoreným krytom. Ako neskôr čas ukázal, nebola to najsprávnejšia voľba. Okrem toho, že jednotlivé batérie majú kus od kusu iný priemer v desatinách mm, tak ani nie sú úplne presne valcové. To platí takmer pre všetky druhy mnou meraných AA batérií.

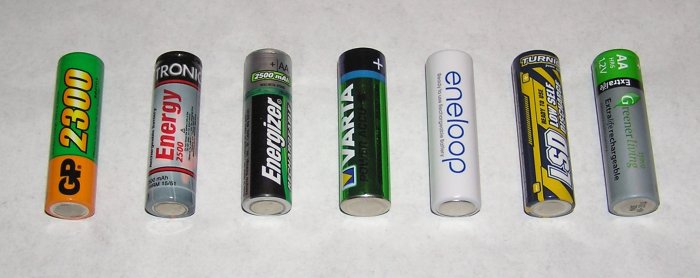

Meranie priemeru jednotlivých batérií (od najmenšej po najväčšiu):

1) energizer 2500 mAh - od 14,1 mm do 14,25 mm

2) sanyo eneloop min. 1900 mAh – 14,1 mm do 14,2 mm

3) tronic energy 2500 mAh - 14,15 mm do 14,2 mm

4) tesco greener living 2000 mAh – 14,2 mm (VŠETKY rovnaké! alebo mnou nemerateľné rozdiely)

5) GP 2300 mAh - 14,2 mm do 14,3 mm

6) turnigy LSD 2200 mAh - 14,2 mm do 14,3 mm

7) varta 2500 mAh - 14,3 mm do 14,45 mm

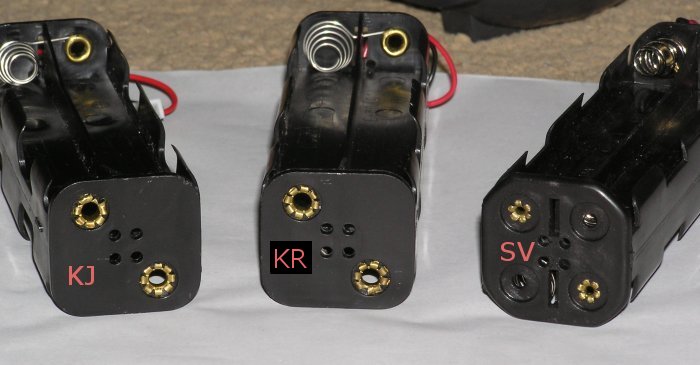

Premeranie jednotlivých prázdnych držiakov batérií:

Rozmery KJ - 30,9 mm x 29,0 mm.

Rozmery KR - 30,9 mm x 29,1 mm.

Rozmery SV - 30,9 mm x 31,0 mm.

Označil som ich KJ, KR, SV – v podstate to je jedno, treba ich len nejako rozlíšiť pre identifikáciu.

KJ a RK sú z neskoršie kupovaných vysielačov ako SV a na prvý pohľad jediný viditeľný rozdiel je ten, že hrany SV sú zrezanejšie. Na druhý pohľad to však už bolo úplne ináč.

Pôvodný zámer som mal taký, že budem dávať jednotlivé druhy batérií do tých držiakov a budem ich skúšať v jednotlivých vysielačkách. Našťastie to nebolo takto zložito potrebné .

Oba držiaky batérií KJ a KR mali problém so zatvorením, držiak batérií SV nemal žiadny problém. Bol som naozaj veľmi zvedavý prečo to tak je a zobral som ho na testy ako prvý. Osadil som do neho „najväčšie“ batérie, čiže Varta 2500, vložil do mojej vysielačky a všetko bolo jasné! Zatvoril som ju bez nejakej väčšej námahy.

Potom som už ďalej nešpekuloval a skúšal len kombináciu držiakov KJ alebo SV + batérie v mojej T9X. Dôvod bol ten, že niektoré kombinácie boli ťažko zatvoriteľné a nechcel som riskovať poškodenie krytu batérií u požičaných vysielačiek.

Ohodnotenie zatvorenia je vyjadrené dosť subjektívne, čiže tak ako som to osobne cítil.

Veľmi ťažko zatvoriť = vynaložené veľké úsilie až na hranicu zlomenia krytu batérií

Ťažko zatvoriť = vynaložená veľká námaha, ale citeľne menšia ako v predchádzajúcom hodnotení

Relatívne ľahko zatvoriť = vynaložená námaha je zhodná ako keby som zatváral prázdnu T9X.

Praktické testy zatvorenia:

Typ batéri Kombinácia Ohodnotenie zatvorenia krytu batérií

držiaka a batérií

Varta KJ bdr. nezatvorím

VS bdr. ľahko zatvoriť/otvoriť

Turnigy KJ bdr. veľmi ťažko zatvoriť/otvoriť, veľká medzera

VS bdr. ľahko zatvoriť/otvoriť

Tesco KJ bdr. veľmi ťažko zatvoriť/otvoriť, veľká medzera

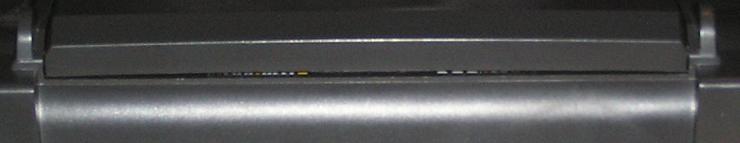

Osadená T9X batériami Turnigy alebo Tesco:

Medzera v strede bola viac ako 1mm, dá sa rozoznať aj typ vložených batérií.

Sanyo KJ BDr. ťažko zatvoriť/otvoriť, medzera

VS BDr. ľahko zatvoriť/otvoriť

Energizer KJ BDr. ťažko zatvoriť/otvoriť, medzera

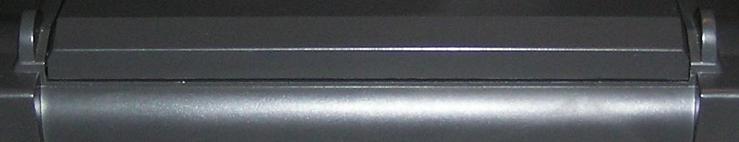

Osadená T9X batériami Sanyo alebo Energizer:

Medzera v strede bola menšia ako 0,5 mm

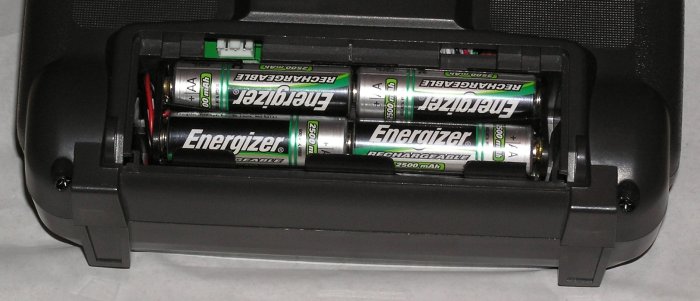

Správna poloha držiaka batérií

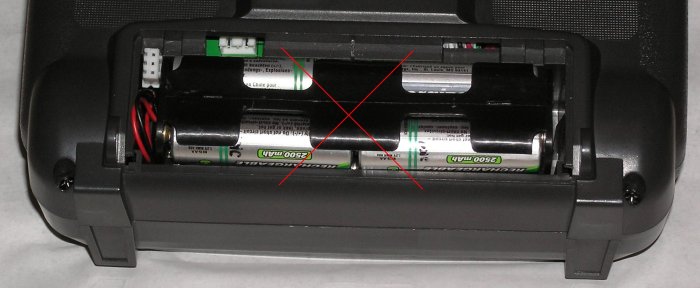

NEsprávna poloha držiaka batérií

Výsledok celého merania a testov - dosť záleží na druhu použitých AA batérií v kombinácii s držiakom batérií v T9X.

Ja osobne som asi po mesiaci lietania s pootvorenou batériovou šachtou a jednej havárii so zle nabitými AA baterkami, prešiel na LiPo pack. Od toho času už žiadne problémy s batériami v T9X nemusím riešiť.

diosko

Súvisiace články:

Novoročné zamyslenie alebo OpenSource v modelárstve (Turnigy T9)

Napájanie vysielača T9X s firmware ER9X

Komentáre: 18

.:. Richard

Ja som NiMH ani ine AA vo vysialeci nikdy nepouzil :). V prvy den som vnutri prepajkoval konektor tak, ze vysialac napajam akymkolvek 2-clankom cez balancny konektor. Najnovsie som sa ale dostal k "mrtvej" baterii z notebooku. Po testoch - pri vybijani 1A jednotilive clanky vydaju 800-1000mAh. S nimi je trosku problem zavriet kryt T9x, ale este to ide bez vyraznejsieho prehnutia.

Odpoveď | 2011-12-12 10:18:29

.:. david

Ja používam LiFe 1500mah z HK,v kryte trocha hrkala, ale dal som tam vatu a už je to v pohode. Inak som nezaznamenal samovybíjanie, ale to asi preto,že nemám taký presný prístroj na meranie.Takže odporúčam. P.S. Neviete či sa môže LiFe nafúknuť, poprípade po poškodení horieť?

Odpoveď | 2011-12-12 14:12:39

.:. Pavel | mail

Tiež som nazačiatku tam strkal kadečo (až sa čudujem ,že to vydržala) ale spokojnosť s LIFE bateriou z HK len doriešiť konektor ....

Odpoveď | 2013-04-10 08:11:49

.:. xxx

tato cinska pomsta

Odpoveď | 2011-12-12 15:43:56

.:. diosko | mail

xxx: kde je tvoja vysielačka vyrobená? ;-)

Odpoveď | 2011-12-12 16:13:10

.:. ddano007 | mail

Ja v nej pouzivam tento aku
odkaz
a v pohode. Akurat tam vdycky zurivo pcham XC60ku, ktoru som nan napajkoval koli nabijaniu :-(

"Tuzky" osobne moc nemusim...

Odpoveď | 2011-12-12 21:35:03

.:. mior | mail

Ja by som v tomto prípade XC60-ku nepoužil, nie sú tam také veľké prúdy. Radšej by som si kvôli nabíjaču vyrobil vhodnú redukciu. A nebude problém so zatváraním.

Odpoveď | 2011-12-13 07:08:23

.:. diosko | mail

Na konci článku som spomenul, že som prešiel na LiPo pack aj ja. Ja som si upravil moju Tx tak, že pack nabijam priamo vo vysielačke LiPo nabíjačkou cez zabudovaný konektor. XC60-ka sa mne osobne zdá dosť predimenzovaná (a zbytočne veľká) pre tento prípad.

Odpoveď | 2011-12-13 09:13:56

.:. ddano007 | mail

Jasne, ze je predimenzovana, ale to viete, mladicka nerozvaznost :-)

a sculeky som lenivy tam dat nieco ine. Ale uz mam zalusk na JST konektory, ked budem najblizsie brat nieco z HK ...

Odpoveď | 2011-12-13 10:40:35

.:. jozo.hornak | www | mail

zdravim. ja som svoje NiMH akumulatory z LIDL-u (cca 8 EUR 8ks) spajkoval dohromady a problem mam vyrieseny...dorby akupack za malo penazi :-)

Odpoveď | 2011-12-15 21:04:38

.:. Peter1234567890

ahojte, ja som kupil Enelopky a jednoducho som ich "zodral z koze" cim som usetril niekolko miktometrov :) dolezite je, ze teraz sa to ako tak da

Odpoveď | 2011-12-21 19:45:02

.:. krsny11 | mail

Ja používam lipo batériu do Futaby 2450mah - slúži perfektne, jediné čo som urobil pre pokoj duše že som priletoval na prívod usmerňovaciu diodu, ktorá slúži ako malý odpor aby náhodou "neprdli" kondenzátory a je to.....

Odpoveď | 2011-12-28 16:58:32

.:. diosko | mail

Ja som ten usmernovací diodový mostík úplne vyradil (musím to mať stále na pamäti). V mojej Tx používam LiPo-lku a dobíjam ju cez systémový konektor. Je to tak pohodlnejšie, nemusím baterku stále vyberať z Tx.

Odpoveď | 2011-12-29 14:37:58

.:. Zoli | mail

Ja nevlastním t9x, ale natrafil som na veľmi zaujímavý nápad: odkaz
Veľmi pekné riešenie.

Odpoveď | 2011-12-30 11:55:48

.:. Pavel | mail

Zoli takéto odkazy sem nedávaj lebo info je nie celkom presné.
Ak chceš také elegantné riešenie a ideš pri 7,5 V je k tomu potrebné kopu ďaľších úprav (spájkovanie bat-zásah do ploš. spoja , aby stále nezvonila,že malé napätie a i.) a bez dobrej znalosti angličtiny a spájkovania úspešný nebudeš. |-/

Odpoveď | 2013-04-10 08:27:54

.:. olisoft | mail

Osobne prevadzkujem T9x s 2S podla predchadzajuceho odkazu bez vymeny stabilizatorov za lowdrop varianty, ani pri testoch na minimalne napatie to nerobilo problemy (nejdem pod 3.5V/clanok a skusal som na 3.3V/cl)

Odpoveď | 2013-04-10 12:26:19 | Príspevok upravený: 2013-04-10 12:26:45

.:. Li-Po | www | mail

Use Li-Po akku for beter space and litle self discharge.

Odpoveď | 2015-11-26 13:28:08

.:. diosko

Hi Li-Po. It is written on the end of the text. After one month using AA battery pack and one crash (because it was undercharged) I have started to use Li-Po and all problems are solved :-)

Odpoveď | 2015-11-28 18:27:22
