Blikač na 5V pre lietadlo
Stana Valenta som „objavil“ jedného krásneho večera lietať s modelom na Ďateline.
Trochu sme pokecali, slovo dalo slovo a ďalšieho krásneho večera prišiel na adresu rcmodely@cevaro.sk mail (a môže tak urobiť ktokoľvek) s návodom na stavbu modelárskeho „ďalekonosného“ blikača, ktorý vám teraz predkladáme.
autor: Stanislav Valent
pripravil: Janko O.
Ešte pred vyše desiatimi rokmi sa nám podarilo získať ďalšieho externého spolupracovníka, ktorý sa vyzná v elektronike.
Počas voľných chvíľ sa občas vyberiem s Betou 1400 na krátke polietanie, čo býva skôr k večeru - po práci. Najmä vďaka neskoršej hodine som sa neraz stretol so situáciou, že za padajúceho súmraku som v niektorých chvíľkach strácal prehľad o orientácii lietadla, pochopiteľne hlavne keď bolo ďalej odo mňa.
Preto som lietadielko zviditeľnil blikajúcou LED diódou, po niekoľkých pokusoch (ktoré znamenali najmä to, že blikanie diódy bolo po 100m veľmi slabé) som sa ustálil na zapojení, ktoré je pomerne jednoduché a efektné a o ktoré sa rád podelím (zapojenie určite nie je najjednoduchšie aké možno nájsť na nete, ale pre mňa bola jeho konštrukcia ten najlepší kompromis).

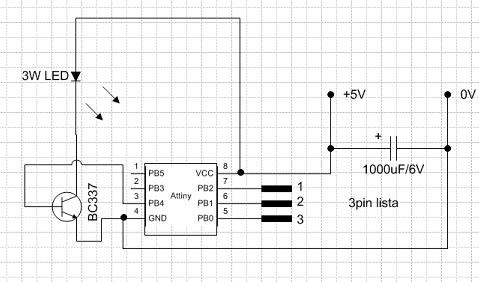

Schéma
Konštrukcia je možno na prvý pohľad pomerne nešetrná k LED, keďže je dióda zapojená „napriamo“ bez obmedzovacieho rezistoru – treba si však uvedomiť, že hlavný nepriateľ čipu LEDky je neodvedené stratové teplo, ktoré v pulznom režime je pomerne malé.
„Blikač“ som porovnával za letu na vzdialenosť cca 300m s obdobným výrobkom z HobbyKingu (http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=11745) a môžem konštatovať, že vizuálna viditeľnosť LED sa mi javila dokonca lepšia ako zábleskový systém (uvedený link) s klasickou bleskovou výbojkou a má za sebou bez problému niekoľko letových hodín.
Spotreba pri použití LED je veľmi malá , váha taktiež. V schéme je uvedená kolíková lišta ktorá umožňuje pri premostení pinu 1-2 zvoliť krátke bliknutie cca 1x za sekundu , pri premostení pinu 2-3 je frekvencia blikania rýchla (cca 4x za sekundu) a pri odobraní prepojky (prípadne keď sa lišta vôbec neosadí) je to klasický dvoj-blik každú sekundu. Samozrejme všetko je dané programom v jednočipe, ktorý LED ovláda.

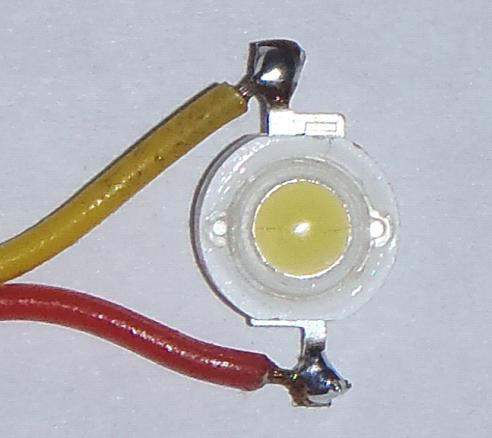

Výkonová LED (3W) dióda. Hore je mínus, avšak prepólovanie diódu nezničí.

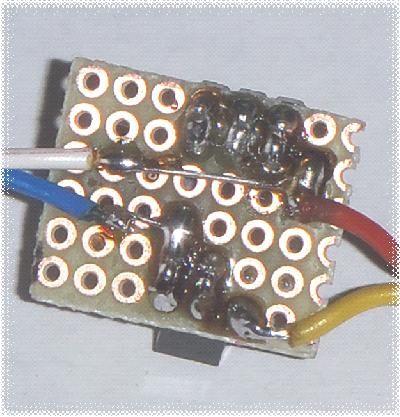

Low ESR kondenzátor pomerne spoľahlivo vyrovnáva poklesy napätia ktoré by bez neho vznikali a mohli ovplyvňovať servá. Napájanie je možné získať z voľných kanálov na prijímači , pripadne ako ja – rovno priletovať k servu na krídelku a LED umiestniť ku okraju krídla.
Krátka praktická ukážka z letu (žial nevalná kvalita, ale pre ilustráciu snáď postačuje) je na http://www.vimeo.com/28881563 .
LED flash for RC models from Stano on Vimeo.
Stanislav Valent
(svalent@stonline.sk)

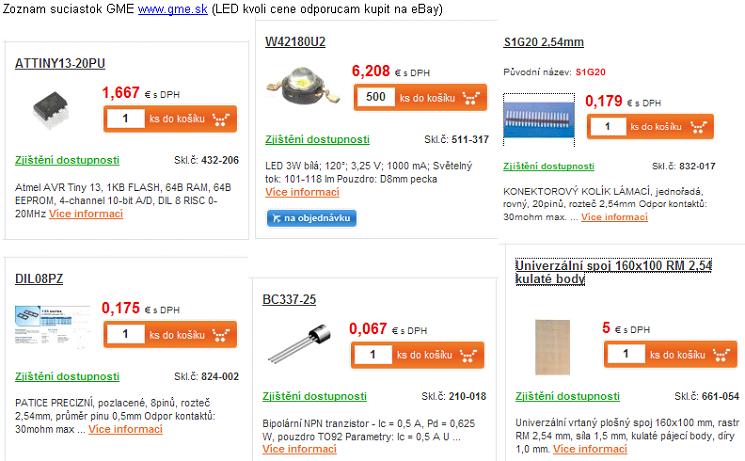

Zoznam súčiastok, ktoré budeme potrebovať:
1x 1000uF/6V
1x ATTINY13
1x DIL8 pätica
1x BC337
1x LED (3w/180lm biela alebo červená)
1x 3pin lámací konektor
PROGRAM :
$regfile = "attiny13.dat"
$crystal = 600000 '4.8MHz Divide by 8: ON
$hwstack = 10
$swstack = 8
$framesize = 16
$prog &HFF , &H65 , &HFF , &H00 ' generated. Take care that the chip supports all fuse bytes.
Portb.1 = 0
Portb.0 = 1
Portb.2 = 1
Config Portb.1 = Output
Config Portb.2 = Input
Config Portb.0 = Input
Led Alias Portb.4
Reset Led
Config Portb.4 = Output
Tu:
If Pinb.2 = 0 And Pinb.0 = 1 Then
Waitms 800
Set Led
Waitms 50
Reset Led
End If
If Pinb.2 = 1 And Pinb.0 = 1 Then
Waitms 600
Set Led
Waitms 40
Reset Led
Waitms 100
Set Led
Waitms 40
Reset Led
End If
If Pinb.2 = 1 And Pinb.0 = 0 Then
Waitms 200
Set Led
Waitms 30
Reset Led
End If
Reset Led
Goto Tu
Hex súbor (skompilovaný program) pre mikrokontrolér je možné si stiahnuť v sekcii Download alebo TU.
