Detektor vysielania v pásme 2,4GHz

Meranie dosahu celej súpravy 2,4GHz priamo v teréne je jedinou správnou metódou ako overiť funkcieschopnosť súpravy.

Čo však robiť, keď je dosah príliš malý (pár metrov)?

Ako nájsť chybu?

Na vine je vysielač alebo prijímač?

Teda skôr ich antény alebo ich prívodného koaxiálu...

autor: vpershing

pridal: mior

S podobným problémom som sa stretol pri výmene jednej antény na vysielači 2,4GHz. Slabý dosah. Samozrejme ak je k dispozícii ďalší prijímač, identifikovanie príčiny je jednoduché. Ak však ďalší  nemáme k dispozícii, bolo by vhodné overiť si aspoň či a ako vysielač vysiela.

Pomoc je jednoduchá - použijeme WiFi detektor pre pásmo 2,412-2,472 Ghz.  Podobný komerčný, ako je na úvodnom obrázku som nemal možnosť vyskúšať.  Po vzore klasických detektorov VF signálov som si však vyrobil vlastný detektor ako doplnok k meraciemu prístroju


Poznámka Janka O.: Podobný a ešte jednoduchší spôsob zistenia, či vysielač vysiela (plným výkonom) je v článku Vysielač Turnigy i10 s RF modulom FrSky – 1. časť

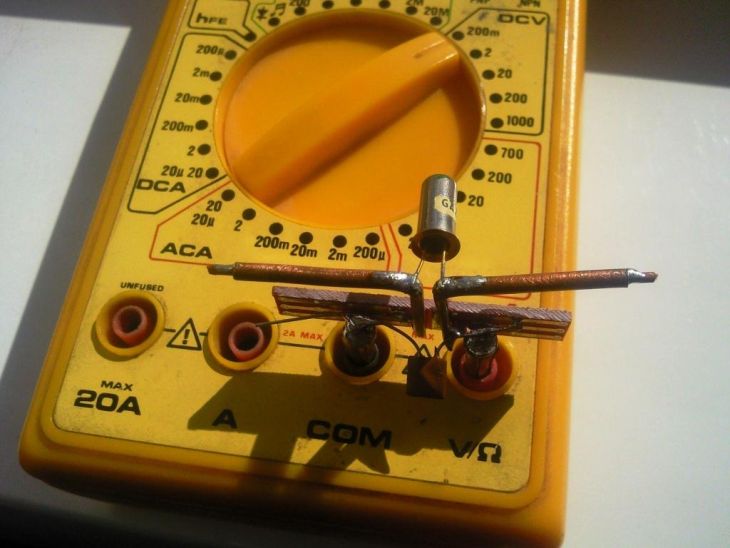

Je to v podstate ladený 2,4GHz dipól preklenutý vf detekčnou diódou (typ neviem - s ňou to išlo najlepšie - z toho čo šuplík dal). Ramená sa skladajú z medených trubiek cca 29-30mm a do nich je vsunutý medený drôt. Jeho zasúvaním a vysúvaním som nastavil max. detekované  vf napätie a potom zafixoval zaspájkovaním. Teoreticky pre stred 2,4GHz pásma by rozmer ramena dipólu mal byť 31mm. Celok som upevnil na kúsok spoja s banánikmi, celé to doplnil filtračným kondenzátorom  cca 15nF.

Nie je to žiadny presný merací prístroj - ale aj na vzdialenosť cca 1,5m od antény správne fungujúceho vysielača v pásme 2,4GHz indikuje okolo 50mV (samozrejme v závislosti od polohy - je to predsa len smerový  dipól). V tesnej blízkosti vysielača sú to rádovo volty...

Pre porovnávanie dvoch vysielačov je to naprosto dostačujúca pomôcka vyrobená zo šuplíkových zásob.

Poznámka k meraniu WiFi routerov:

Na rozdiel od RC vysielačov tieto nevysielajú nepretržite a tak jeho vysielanie sa dá identifikovať len pri zvýšenej komunikácii (možno by bolo dobré použiť väčší kondenzátor).

vpershing



Doplnenie Janka O.:

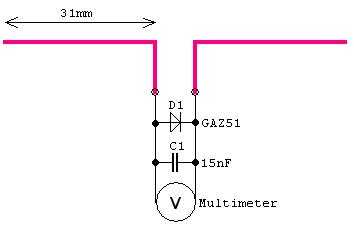

Neodolal som a nakreslil som schému. Schémy a grafy, to je moje .

 Možno by nebolo zle, keby namiesto spoja katódy diódy a kondenzátora (ten spoj, čo je medzi nápisom GAZ51 a nápisom 15nF) bol rezistor, napr. 3k3.
