Telemetria v novom šate
Veď kto to kedy videl, sledovať za letu modelu rôzne údaje o jeho stave.
A tomu zodpovedali aj poväčšine záporné reakcie na niektorých modelárskych fórach.
autor: mior
Keď sme s bratom Jankom O. pred takmer tromi rokmi „vybehli“ na letiská a kopce s telemetriou na vysielači, boli sme viac–menej na smiech a za čudákov (dovolím si skromne poznamenať, že sme našu telemetriu mali v prevádzke skôr, ako veľké modelárske firmy vo svete).
A čas nám dal za pravdu. Dnes sa s telemetriami svetových výrobcov roztrhlo vrece, väčšinou však majú iba pár snímačov a ostatné len propagujú ako voľbu v budúcnosti. A zároveň prudko vzrástol záujem o ňu!
O našej telemetrii sa možno dočítať v seriáli, ktorý začína týmto článkom a končí takouto podobou:
.jpg)
Stále prehlasujeme, že sme sa k našej telemetrii postavili slobodne. Tým myslíme, že si ju šijeme slobodne podľa našich potrieb (ale snažíme sa dodržiavať akési štandardy), slobodne sme zverejnili schému, ktorú si slobodne môžete stiahnuť a slobodne poskytneme program do mikrokontroléra pre potreby záujemcov o jej stavbu. Podobným spôsobom sme poskytli aj kompletné informácie – schému a program a obraz plošného spoja od Ivana z BB. pre náš merač vnútorného odporu LiPo bateriek, ktorý zaznamenal úspech a postavil sa už v mnohých kusoch.
Obidve veci majú však niečo spoločné – určitú náročnosť na výrobu pre menej zdatného či menej vybaveného modelára. My sami nedisponujeme takými výrobnými kapacitami (obidvaja sme zamestnaní), ktoré by si záujem o spomenuté zariadenia zasluhoval.
Preto sme s bratom u telemetrie hľadali riešenie menej technicky aj „zručnostne“ náročné. Prvým impulzom bolo „objavenie“ prenosového kanála na systéme FrSky, ktoré celý vývoj podstatne zjednodušilo.

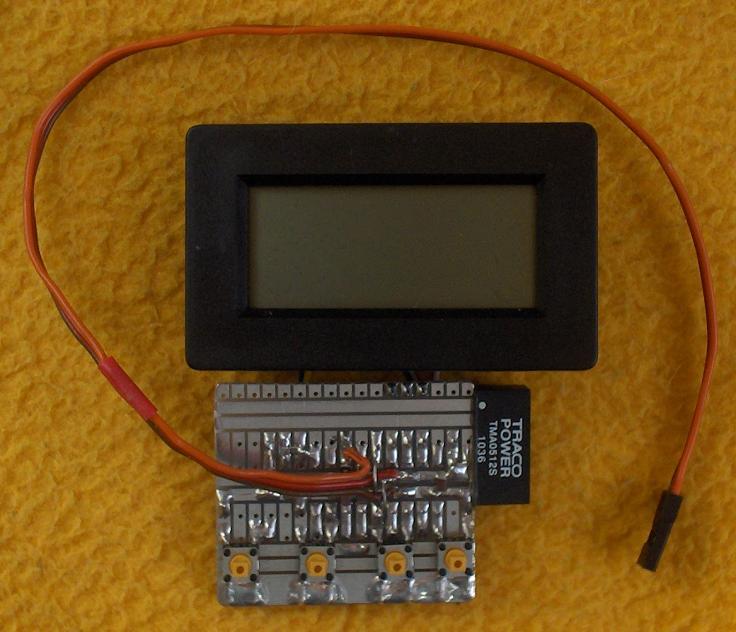

Podruhé náhoda tomu chcela, že bratovi spočinul pohľad na tomto panelovom meradle za pomerne rozumnú cenu:
A novému šatu sme podriadili novú filozofiu telemetrie – v danom momente zobrazovať iba jeden (modelárom zvolený), zato dobre čitateľný údaj. Zobrazovaný údaj je možné jednoducho voliť listovaním pomocou tlačidiel. Ktorý údaj sa mu zrovna zobrazuje, bude signalizované zobrazením desatinnej bodky displeja, zhľadom k tomu, že iné zobrazovanie na displety kvôli jeho jednoduchosti nie je možné (doplnené na základe komentára).
Ak by som použil rétoriku Jana Cingera z jeho webu – objavili sme svoju Ameriku. Podobné riešenie mi totiž už niekoľko rokov leží pred očami.
Kde?
No predsa v mojej Fábii, kde palubný počítač takisto zobrazuje na malom niekoľkomiestnom displeji v danom momente iba jednu informáciu! Voľbu zobrazovanej informácie vykonávam kolískovým prepínačom na páčke u volantu. Podobne je to v iných vozidlách (Oktávia a ďalšie).
A tak sme dospeli k názoru, že toto je celkom rozumná a nenáročná cesta. Aj keď je zobrazovacia jednotka akosi „ochudobnená“, celková kvalita telemetrie je zachovaná.
Tak ako pôvodná telemetria, aj táto by mala zobrazovať:
Ø napätie palubných batérií modelu
Ø elektropohonom odoberaný prúd
Ø spotrebovanú energiu – tzv. palivomer (energomer)
Ø výšku modelu
Ø vario
Ø rýchlosť modelu
Ø otáčky motora
Ø rôzne varovné hlásenia prekročenia limitov
Ø silu signálu (dosahu riadenia)
Ø a iné.
Koncepcia vychádza z pozemnej jednotky a z jednotky v modeli, kde sú pripojené rôzne snímače. Pritom ten najjednoduchší snímač napätia batérií výjde na (skutočne) pár centíkov či českých halierov!
Pozemná jednotka (u vysielača) sama rozpozná pripojené snímače v modeli a podľa nich rozhodne, čo dovolí zobrazovať na displeji.
Zámerom je vytvoriť telemetriu, vhodnú na nenáročnú duplikáciu pre širšie vrstvy modelárov a prezradíme, že hľadáme možnosti jej výroby v prípade záujmu (rozumej: hľadáme niekoho, kto bude schopný a ochotný vyrobiť zopár kusov pre prípadných záujemcov. Ak ale žiadny záujem nebude, nie je čo riešiť, naše dva kusy už sú na svete).
Preto v najbližšej dobe vypustíme prvé časti nového seriálu o telemetrii v novom šate!
A keďže nemáme patent na rozum, radi prijmeme vaše pripomienky, ktoré povedú k vylepšeniu daného zariadenia.
Poznámka Janka O.:
- našu pôvodnú (veľkú) telemetriu sme si ušili na mieru. A to doslovne, čo znamená, že miorova telemetria je v konečnom dôsledku v detailoch odlišná od mojej telemetrie. Na upokojenie skormútených duší treba dodať, že rozdiely sú v softvéri.

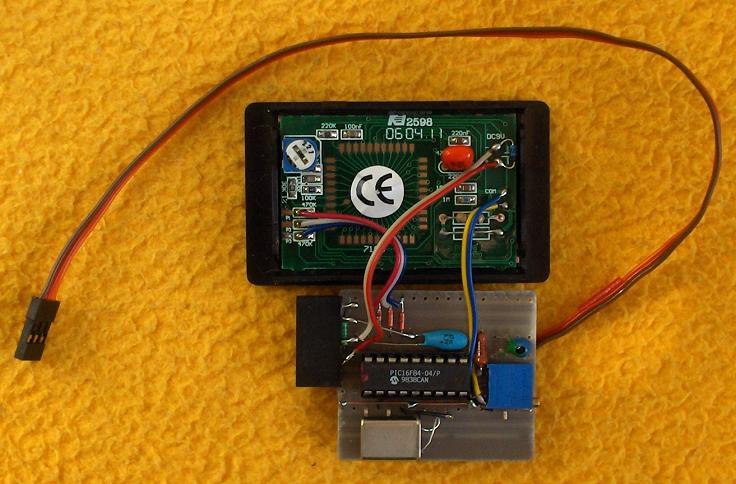

Pohľad do "čriev" vývojového modulu. Počet súčiastok je naozaj minimálny.
Tu je trochu rozdiel od merača vnútorného odporu LiPol batérií. Tam môže byť rozdiel akurát tak v silovom konektore.
Cez to všetko sa snažíme a hľadáme cesty k akejsi unifikácii. Dá sa povedať, že na strane hardvéru máme už konečnú podobu vyriešenú. Ešte musíme dosiahnuť to isté na strane softvéru. Ale to môže byť aj dlhodobejší proces. Výhodou však je, že hardvér je pojatý maximalisticky a softvér je možné si postupne "sťahovať" (tak ako bude postupne rozširovaný a zdokonalovaný) a flešnúť si najnovšiu verziu. Ale je možné, že mnohým bude bohate postačovať tá-ktorá verzia (a nebudú mať dôvod na upgrade), pretože jediné, čo z telemetrie považujú za užitočné je napr. "spotrebomer".
Zatiaľ len takýto "temný" - tajomný pohľad na telemetriu (to sme odkukali od istej renomovanej firmy, ktorá nedávno tiež predstavila svoj tajomný produkt). Samozrejme, doska elektroniky bude vložená zo zadnej časti LCD modulu.
Preto by sme vás zároveň chceli požiadať o spoluprácu - o názor, čo by podľa vás takáto podoba telemetrie mala "vedieť" a čo je prípadne úplne zbytočné.
Telemetry telemetrie
<Staršie | tento článok | Novšie>
Napísané: 24. 3. 2011, 07:47 | Prečítané: 8050x | Kategórie: FrSky a Telemetria | Napísal: mior |
Komentáre: 19
by som pridal nejaku indikaciu ktory parameter sa prave zobrazuje. Pre kazdy parameter jednu LEDku, (alebo len 3-4 a zobrazovat binarne).
Pre maximalne jednoduchy upgrade softu by sa zisiel USB bootloader, alebo cez nejaku pamatovu kartu (pripad - nemam vyvojove prostriedky, tak procesor dam prvykrat flashnut kamaratovi, a potom si uz doma mozem upgradnut fw sam).
Po SW stranke by mozno niekomu pomohlo automaticke prepinanie zobrazovanej hodnoty po nejakom case (pre vetrone napr. vyska - napatie - stopky - zvysny motocas).
RcAF
Nápad s cyklickým zobrazovaním je dobrý, ďakujeme!
Představte si: je horký letní den, sluníčko do Vás praží a vy musíte přemýšlet jestli napětí prvního článku je tečka, tečka, nic, tečka, nebo jak to vlastně bylo. To aby člověk měl s sebou tahák. Pod ty LEDky se dá nalepit popiska pro sklerotiky (jako jsem já) a jen mrknete a vidíte na co hledíte.
Ten systém má svou sběrnici, takže pokud opravdu nebude cena vysoká, komu brání jich nad sebe umístit několik? V případě, že FrSky posílá cyklicky všechno co má k dispozici a telemetrie si "vyzobe", co potřebuje, by to bylo schůdné. Pokud je to RS-232, tak by tam musela probíhat mezimodulová komunikace, a to by bylo složitější.
Pokud to bude dotaz-odpověď, tak je mi jasné, že pokud zobrazuji jeden údaj, tak se i přes RS232 ptám na jeden parametr, tj. celý protokol se jednou připraví a pak se jen cyklicky vysílá/dotazuje a vyhodnocuji přijaté informace. V případě 2 a více parametrů pro vícehodnotový displej by to znamenalo sofistikovanější SW pro vytvoření samotného dotazu a parsování odpovědi. Pokud to tedy má být co nejjednodušší, tak je nutno zůstat u jedné zobrazované hodnoty.
Nuž, skúsme ho spolu presvedčiť.
Jednoduchost použití a "blbovzdornost" je vstupenka do srdcí nejširší veřejnosti.
Jinak se mi tato myšlenka jednoduchého přepínatelného displeje velmi zamlouvá, palec hore!
.
Pretože presne tou cestou, ktorú spomínaš sme sa uberali pred tromi rokmi. Ba išli sme ešte ďalej: 4-riadkový displej nie je 2-krát drahší ako displej 2-riadkový. A tak sa nám javilo, že 4-riadkový je lepšie riešenie. Vyzerá to tak, že cena nie je v tomto prípade podstatná.
Ide asi skôr o to, že to panelové meradlo je v konečnom dôsledku oveľa menšie (lepšie umiestniteľné) ako tie spomínané displeje a hlavne má väčšie zobrazenie - číslice. Čo pre prevažnú väčšinu modelárov (nad 40, nad 50, nad 60, ...) nie je až tak zadedbateľná vlastnosť.
Navyše mnohí argumentujú (a majú pravdu), že zorientovať sa v množstve malých čísielok je oveľa rozptylujúcejšie, ako "mrknúť" na to jedno jediné veľké číslo.
Prepínanie medzi obrazovkami vyžaduje pustiť kniple, presunúť ruku, nahmatať to správne tlačidlo, stlačiť ho, presunúť ruku späť, nahmatať kniple a pokračovať v riadení. To sa možno dá u "počúvneho" pomalého vetroňa, ale u dákeho rýchleho EDF-kového stroja ...(neviem neviem)...
Ani cyklické zobrazovanie nie je všeliekom. Koľkokrát budete musieť odtrhnúť zrak od svojho vysoko-letiaceho vetroňa a "zaostriť" na displej, aby ste sa pohľadom trafili na tú hodnotu, ktorú potrebujete? Nájdete potom svoj model?
V diskusii na RC Mánii sa okolo telemetrie popísalo až-až. Z vyjadrení mnohých, ktorých názory si veľmi vážime (najmä coro) vyplynulo, že optimom asi bude jeden zrakom ľahko nájditeľný údaj a nejaké zvuky. A v prípade pohodového letu možnosť prepnúť a zobraziť niečo s nižšou prioritou.
Zaujimave riesenie, zobrazovat ciselne hodnoty na meradle s analogovym vstupom pomocou PWM s procesorom bez PWM kontrolera. No ale preco nie. V jednoduchosti je krasa.
Inak klobuk dole pred vasou 433Mhz telemetriou. Bohuzial jednotlivec dokaze len tazko konkurovat firmam ktore vyrabaju tisicove serie. Tiez som navrhol zopar zariadeni, ale k seriovej produkcii som sa nikdy nedostal. Ale vlastne o to ani neslo. V prvom rade je to hobby a to je na tom to pekne.
je to tak ako píšeš. Jednotlivec si s vypätím všetkých síl dokáže postaviť niečo pre seba a maximálne ešte pre niekoho (ja pre Miroslava). Ale spustiť čoby len minisériu, je veľký problém. Iné by bolo, keby sme nechodili do práce a nemali ďalšie povinnosti. A ešte ďalšia vec: ak sa budeme venovať sériovej výrobe, nebudeme môcť vyvíjať iné veci, nebudeme mať čas písať články, nebudeme mať čas lietať (ten nemám už teraz
).
Dvakrát sme s miorom rozbehli nejakú malosériovú výrobu: raz to bolo asi 17 ks zariadení o mnohonásobne väčšej zložitosti ako telemetria. Druhýkrát do bolo asi 30 ks oproti predchádzjúcemu mierne jednoduchších zariadení. A povedali sme si DOSŤ. Nezbohatli sme a nemali sme žiadny voľný čas. Bola to cenná skúsenosť a utvrdila nás v našom rozhodnutí: Už nikdy. Ale keďže nikdy sa nemá hovoriť nikdy, tak si hovorím: Možno keď budem na dôchodku.
Preto radšej prinášame riešenia, ale výrobu si musí zabezpečiť každý sám, alebo ak sa niekto nájde (tak ako je to spomínané v článku).
Nie som síce expert na JETI telemetrické senzory, ale mám taký neblahý dojem, že súčasťou čidla je aj nejaká elektronika, ktorá zabezpečuje JETI-ovský komunikačný protokol. Teda komunikáciu medzi senzormi a prijímačom.
Takže asi k FrSky prijímaču bez úprav použiteľný nebude.
Ale môžem sa mýliť.
