Turnigy Micro Tacho Tachometer
Jedná se o optický otáčkoměr, prodávaný pod označením Turnigy Micro Tacho Tachometer.
Otáčkoměr je určen hlavně pro měření otáček vrtulí RC letadel a vrtulníků.
Tímto článkem si dovolím tohoto jednoúčelového pomocníka, prodávaného za cenu kousek pod 9,- USD, představit.
autor: Michal Nováček
Při jednom z minulých nákupů na Hobby Kingu mi do košíku spadl "na vycpání" hmotnosti zásilky jeden kousek z elektronické bižuterie, jíž je tento populární e-shop plný.
Originálny článok je na Web stránke Michala Nováčka: rc.305.cz

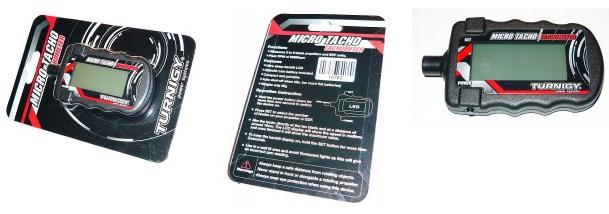

Turnigy Micro Tacho Tachometer se dodává v klasickém průhledném blistru. Spodní strana balení z tvrdšího potištěného papíru obsahuje na zadní straně stručný popis otáčkoměru, pár technických údajů a jednoduchý návod na ovládání.

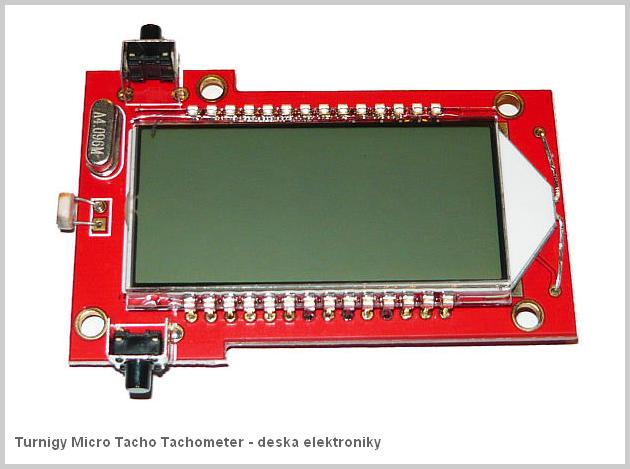

Samotný otáčkoměr je sestavený ze dvou plastových polovin-výlisků černé barvy, které drží pohromadě 4 samořezné vruty.

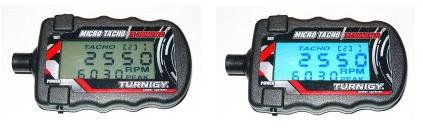

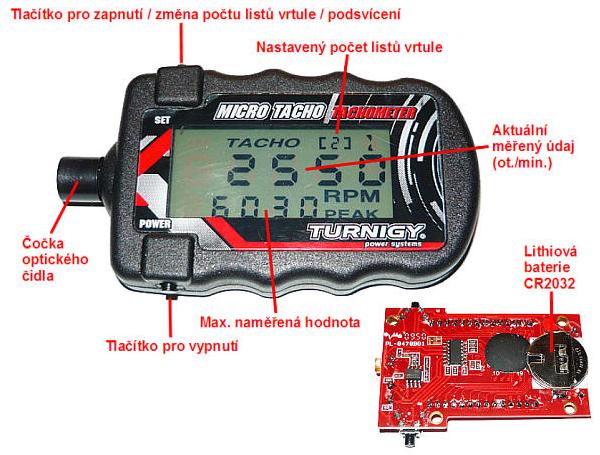

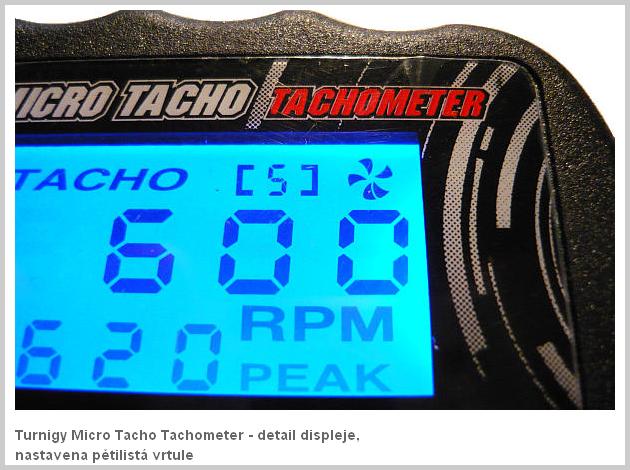

Na levé straně se nachází "náhubek" s plastovou čočkou, za kterým je schovaný vlastní optický snímací prvek. Nalevo nahoře i dole se proti sobě nachází dvě tlačítka. Horní tlačítko slouží k zapnutí otáčkoměru. Pokud je otáčkoměr zapnut, tím samým tlačítkem se mění počet listů měřené vrtule od 2 do 9 - na displeji je tento údaj zobrazen číselně i malou animovanou vrtulkou. Pokud tlačítko podržíte déle, zapne se i modré podsvícení displeje. Spodním tlačítkem se otáčkoměr vypíná.

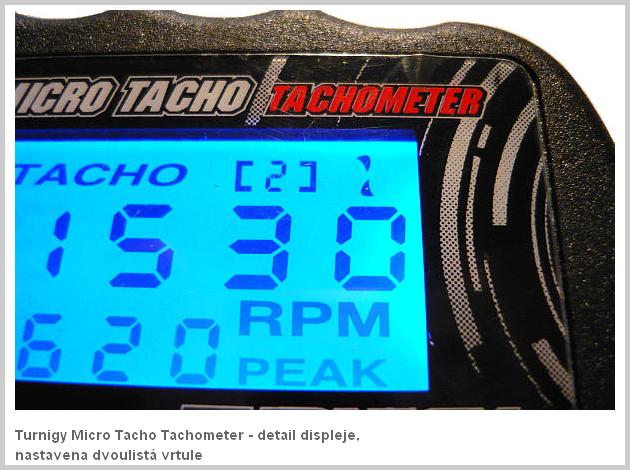

Displej otáčkoměru je přehledný, údaje jsou dobře čitelné. Má však jednu zvláštnost - nejlépe je displej čitelný, když se na něj koukáte šikmo zepředu, při pohledu kolmo na displej tento hodně ztrácí kontrast. Displej zobrazuje aktuální počet otáček za minutu, max. naměřenou hodnotu ot./min. (peak) z probíhajícího měření a nastavený počet listů vrtule.
Po vypnutí si otáčkoměr pamatuje posledně nastavený počet listů vrtule, max. naměřená hodnota je vynulována.
Otáčkoměr vyžaduje pro svou práci dobré denní světelné podmínky. Nelze jej použít při běžném vnitřním osvětlení napájeném ze střídavé rozvodné sítě, neboť z principu své činnosti by podával zkreslené údaje.
Otáčkoměr by se měl používat tak, že měřený objekt orientujete proti světlu, na otáčkoměru nastavíte odpovídající počet listů vrtule a namíříte jej na vrtuli na pokud možno nejmenší, avšak přitom ještě bezpečnou vzdálenost - v návodu je doporučeno 10cm.

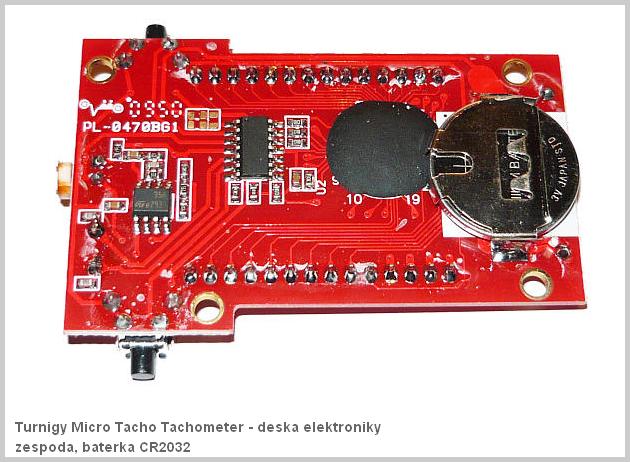

Otáčkoměr se v případě nečinnosti po cca jedné minutě sám vypne, čímž šetří baterku. Ta se dá v případě potřeby vyměnit, musíte však otáčkoměr rozšroubovat. Otáčkoměr je napájen lithiovou baterkou typu CR2032 (knoflíkový článek), která je relativně běžně dostupná.

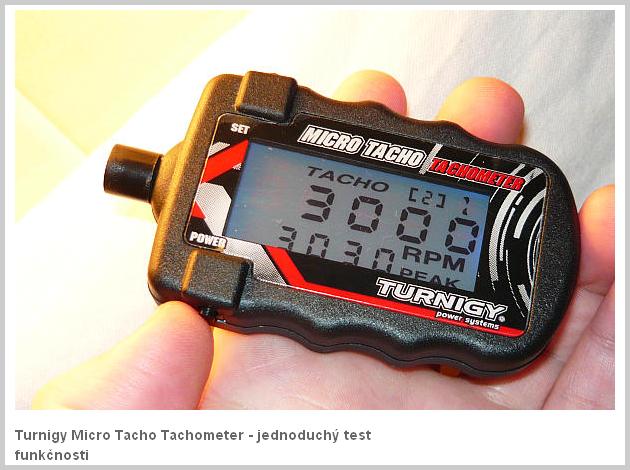

Funkčnost otáčkoměru se dá poměrně jednoduše vyzkoušet - pokud jej namíříte např. na lampičku s běžnou žárovkou a nastavíte počet listů vrtule na 2, měl by ukázat cca 3000 ot./min (žárovka bliká v rytmu síťového kmitočtu 50Hz, nebo-li 50x za vteřinu x 60 vteřin (minuta) = 3000) - viz fotografie.
Co říci závěrem? Tento otáčkoměr mě tak ouplně náhodou do košíku nespadl. Mám s ním jisté úmysly, které však budou předmětem nějakého budoucího článku
.
Poznámka Janka O.:
V skutočnosti žiarovka (aj žiarivka - tá ešte výraznejšie) blikne 100-krát za sekundu: Blikne pri kladnej aj pri zápornej pol-vlne v rámci jednej periódy sieťového napätia. Ale aj dvoj-listá vrtuľa "blikne" 2-krát v rámci jednej otáčky. Každý list vrtule spôsobí jedno "bliknutie" svetla. Preto je táto skúška správna.
<Staršie | tento článok | Novšie>
Napísané: 17. 5. 2020, 16:27 | Prečítané: 10540x | Kategórie: Iné | Napísal: admin |
Komentáre: 9
Dopustil jsem se ještě jedné účelové nepřesnosti - tachometr se samozřejmě dá zapnout pomocí tlačítka Power, ale rychlejší je zapnout pomocí Set a hned zapnout podsvícení či nastavit počet listů - jedním prstem.
Třeba se podaří článek doplnit...?
Plánuji ho použít pro jednoduchý měřič otáček elektromotorů - mnozíi výrobci se neobtěžují udávat u motorů ani otáčky a občas bych rád věděl, na čem jsem. Pouze tipuji, že tyto laciné pasívní otáčkoměry se vlastnostmi moc lišit nebudou a že i tento bude mít za horších světelných podmínek problémy.
Ano, vypne sa, ale baterku aj tak spolahlivo vybije
Takze pomerat, co je treba a baterku sup von ...
