Priebeh prúdu počas behu a počas brzdenia jednosmerného motora

Ján Amos Komenský správne tvrdil, že treba postupovať od jednoduchšieho ku zložitejšiemu. Asi sme v škole nedávali pozor, pretože my niektoré veci robíme naopak: Najskôr sme popísali, aké prúdy tečú striedavým motorom a teraz ideme popisovať pomery v jednosmernom motore. Pritom ovládanie striedavého motora je oveľa zložitejšie, ako ovládanie motora jednosmerného.

Možno nás k tomu viedlo akési bagatelizovanie prúdových pomerov v jednosmernom motore a tiež falošný pocit, že tieto motory sa v modelárskej praxi používajú málo a čoskoro možno aj tak zaniknú. Ale nie je ich málo a nezaniknú. A priebehy prúdov počas behu motora a aj ich hodnoty, obzvlášť pri brzdení, môžu byť pre mnohých prekvapujúce.

autor: Janko O.

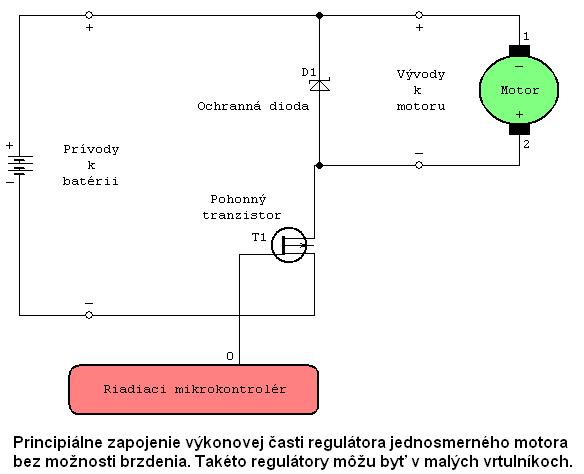

Aby sme pochopili prúdové pomery v obvode elektropohonu s jednosmerným motorom, je vhodné si ozrejmiť, ako môžu byť zapojené silové – výkonové obvody regulátora takéhoto motora. Regulátor (ESC – Electronic Speed Controller – elektronický regulátor rýchlosti) môže byť bez brzdy, alebo s brzdou. Tie bez brzdy sa väčšinou používajú v malých modeloch vrtulníkov. Principiálna schéma môže vyzerať takto:

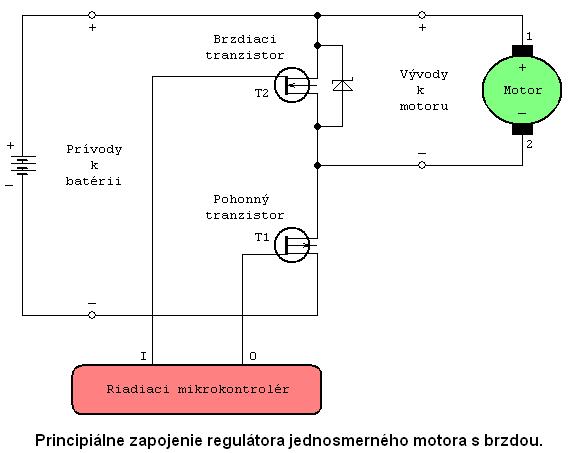

V modeloch lietadiel sa skôr používajú regulátory s brzdou. Tá slúži na zastavenie rotujúcej sklopnej vrtule a jej následné sklopenie (napr. vo vetroňoch), alebo na zastavenie pevnej vrtule, pretože zastavená vrtuľa kladie vzduchu menší odpor, ako vrtuľa vzduchom roztočená. Principiálna schéma jednosmerného regulátora s brzdou môže vyzerať takto:

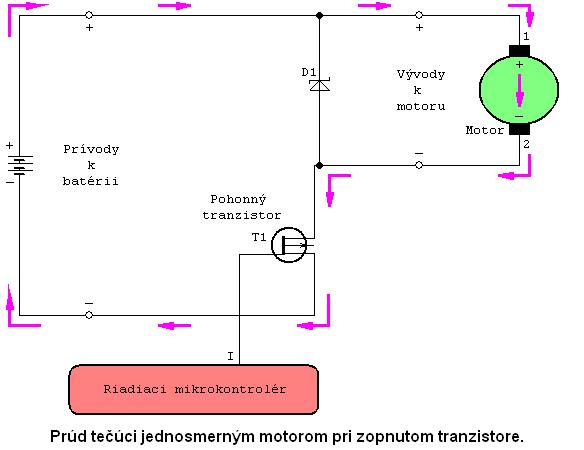

Otáčky jednosmerného motora sú ovládané pomocou PWM (Pulse Width Modulation – modulácia šírky impulzu). Keď je spínací „pohonný“ tranzistor T1 zopnutý, motorom tečie prúd, ktorého smer je naznačený na nasledujúcom obrázku:

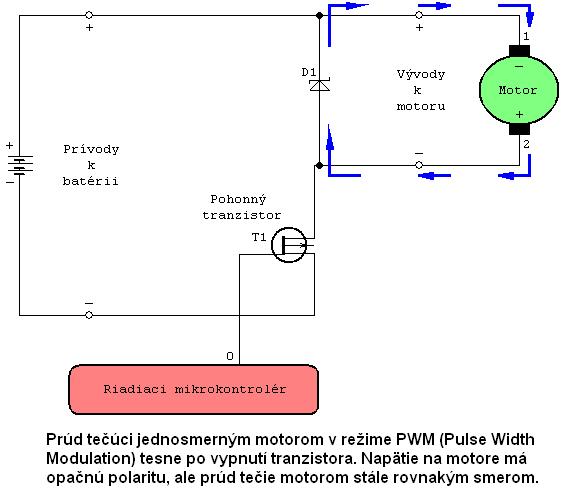

Po vypnutí tranzistora T1 sa podľa Lencovho zákona na cievke motora (na jeho vývodoch 1 a 2) objaví napätie opačnej polarity (motor sa na okamih stane zdrojom), ako napätie, ktoré pred chvíľou vyvolalo elektrický prúd motorom (červená šípka v značke motora na hornej schéme). A tak prúd (modré šípky) bude tiecť prekvapivo stále rovnakým smerom (cez diódu D1). Situácia je zobrazená na nasledujúcej schéme.

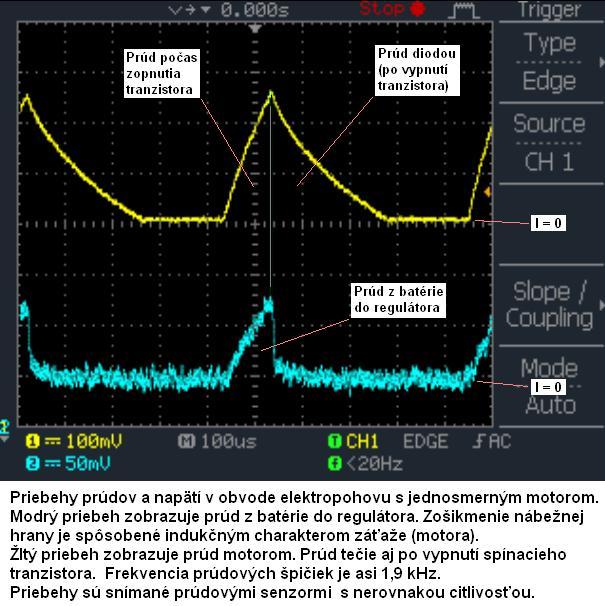

Aký tvar má prúd tečúci jednosmerným motorom sme snímali pomocou prúdového senzora  ACS758-050B  od firmy  Allegro  so šírkou pásma 120 kHz a zobrazovali na digitálnom pamäťovom osciloskope. Na porovnanie sme zosnímali aj prúd medzi pohonnou batériou a regulátorom a zobrazili ho pomocou druhého kanálu osciloskopu. To, čo sme dostali, si môžete pozrieť na nasledujúcom obrázku:

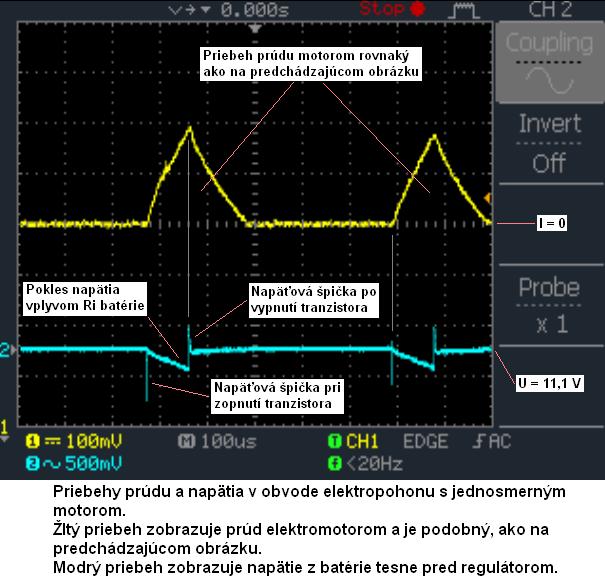

Či takýto nárazový odber prúdu „nezacvičí“ aj s napájacím napätím regulátora sme overovali pri ďalšom meraní a jeho výsledok je tu:


Získaný priebeh napätia nám potvrdil naše skúsenosti a utvrdil nás v presvedčení, že (Low ESR) kondenzátory nepatria len na prívody do striedavých regulátorov, ale majú svoj význam aj na vstupe jednosmerných regulátorov.

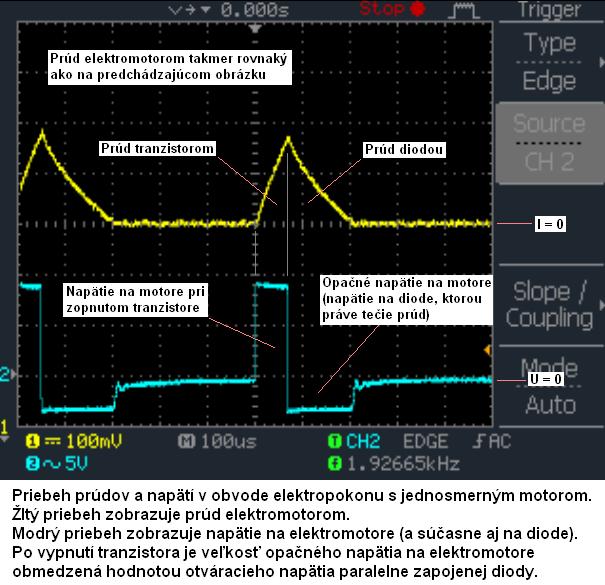

Aby bolo zrejmé, že prúd motorom tečie nielen keď je tranzistor T1 zopnutý, ale aj určitú dobu po jeho vypnutí, urobili sme ďalšie meranie, kde sme druhým kanálom osciloskopu zobrazili priebeh napätia na svorkách motora.


Za pozornosť stojí to, že ačkoľvek sú priebehy napätia pravouhlého charakteru, tak tvar prúdu je skôr pílovitý (dva spojené exponenciálne priebehy), čo je následok induktívneho charakteru motora.

A keďže sme boli pri všetkých tých meraniach riadne „rozbehnutí“, rozhodli sme sa, že zmeriame aj prúdy, tečúce elektromotorom pri brzdení. Na brzdenie jednosmerného motora je v regulátore použitý samostatný tranzistor (T2).

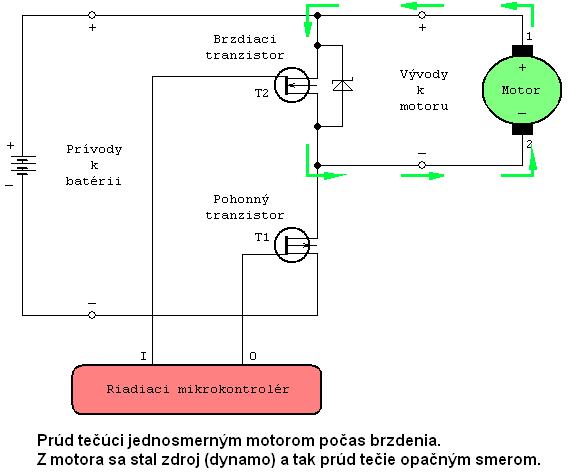

Počas brzdenia sa z elektromotora stáva zdroj napätia a prúdu (dynamo), ktorý je trvale alebo opäť pomocou PWM skratovaný brzdiacim tranzistorom T2. Smer „brzdiaceho“ prúdu je znázornený na nasledujúcom obrázku:

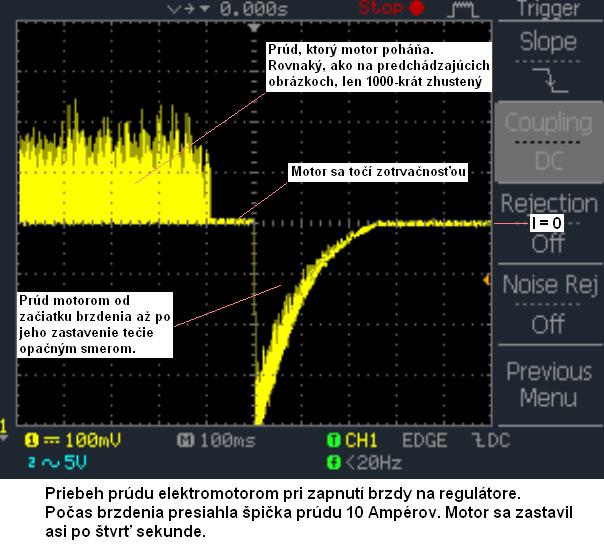

Teraz prúd motorom tečie naozaj opačným smerom. Aký je tvar brzdiaceho prúdu, ukazuje nasledujúci obrázok:


Za povšimnutie stojí skutočnosť, že brzdiaci prúd môže dosahovať podstatne vyšších hodnôt, ako prúd pohonný. Jeho veľkosť by však mohla byť aj omnoho výraznejšia, keby na motore bola nasadená vrtuľa, alebo čokoľvek iné, čo by vykazovalo „zotrvačníkový“ efekt. Takto sme brzdili len samostatný motor triedy 540, na ktorého hriadeli nebolo nič. Možno aj preto bolo brzdenie veľmi rýchle a trvalo len štvrť sekundy. Cez to všetko brzdiace tranzistory v „týraných“ regulátoroch dostali počas testov riadne zabrať a v jednom regulátore sa nám ho podarilo aj „odfajčiť“. Zvyšok regulátora pracuje bez problémov, len motor prestal brzdiť.
