Presnosť modelárskych meracích prístrojov
Zaujalo nás to a skôr, ako sa objavili odpovede, sme si povedali, že si to overíme sami.
A nie len presnosť tohoto jedného prístroja.
autor: Janko O.

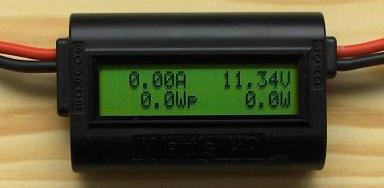

Už dávnejšie sa na jednom modelárskom fóre objavil dotaz, týkajúci sa presnosti prístroja "Watt Meter & Power Analyzer / Watts Up (Ver.2)", ktorý sa dá na HobbyKingu kúpiť za necelých 40 US Dolárov.

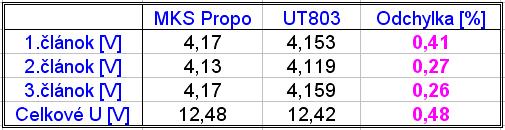

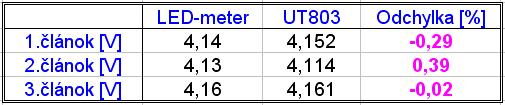

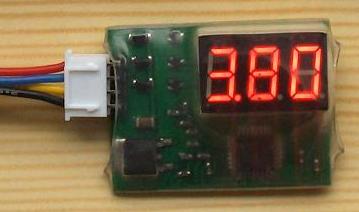

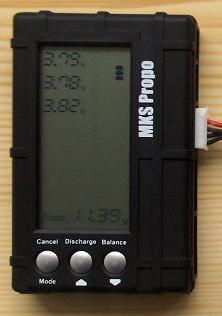

Nemáme síce presne ten istý prístroj (modré púzdro), ktorý je v dotaze spomínaný, ale zrejme jeho predchodcu (čierne púzdro). Okrem neho sme sa rozhodli overiť si presnosť ešte aj lacného (pôvodne 5 US Dolárov, teraz už len polovica) "LED-Battery Monitor"-a a tiež obľúbeného "MKS Propo".

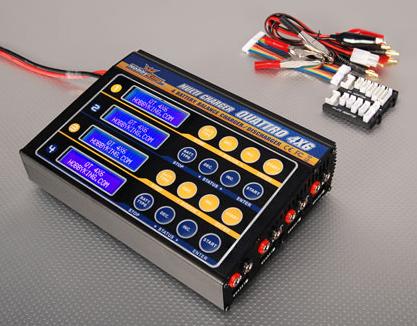

Potom nám napadlo, že keď už sme sa tak pekne "rozbehli" mohli by sme zmerať aj presnosť nášich nabíjačov, konkrétne "Hobby King Quattro 4 x 6S Multicharger".
V mojom zamestnaní som si pripravil "meracie pracovisko" pozostávajúce z prístrojov, ktorých presnosť by mala byť aspoň o triedu vyššia (UT803), ako je predpokladaná presnosť modelárskych meracích prístrojov. Namerané hodnoty sme usporiadali do tabuliek. Aby bolo jasné, čo k čomu patrí, tak hneď za fotografiou prístroja nasleduje príslušná tabuľka.
Keďže v rámci "unifikácie" sme vtedy používali len trojčlánkové LiPol batérie, tak aj prístroje, ktoré dokážu merať napätie článkov 1 až 6, sme podrobili overeniu presnosti len v rozsahu článkov 1 až 3.

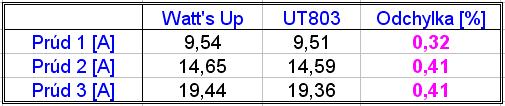

Prúdy, ktoré sme "preháňali" cez Watts Up, neprekročili hodnotu 20 Ampérov, pretože dostatočne presný digitálny prístroj pre väčšie prúdy sme momentálne nedokázali nájsť. Ale je predpoklad, že aj pri meraní väčších prúdov sa bude odchýlka presnosti pohybovať v podobných intenciách.
Keď už sme mali všetko pomerané, pozreli sme si odpovede, ktoré dostal "tázateľ" a s uspokojením sme skonštatovali, že sme sa prepracovali prakticky k rovnakým výsledkom. Dá sa povedať, že aj tie najlacnejšie modelárske meracie prístroje sú až prekvapivo presné a väčšinou ukazujú trochu viac, ako je skutočná hodnota. To je ale v poriadku, pretože LiPol batériám (na meranie ktorých je väčšina týchto prístrojov určená) vyššie napätie, ako menovité, škodí viac, ako nižšie napätie. To isté, ale ešte s oveľa väčším dôrazom, platí aj pre nabíjač.
