Vyššia úroveň vyvažovania – CG GURU ADVANCE

Vyvažovanie modelu s CG GURU BASIC si našlo viacerých priaznivcov.

Jednoduché nastavenie ťažiska modelu lietadla porovnávaním skutočného a požadovaného modelu je efektívne, často krát ho však treba viac krát s jedným modelom opakovať.

Ale keďže sme modelári, rozprávame sa s modelármi ale hlavne počúvame, vyvinuli sme nadstavbovú verziu elektronickej vyvažovačky CG GURU ADVANCE.

autor: Milan H.



Vyvažovanie modelu s CG GURU BASIC si našlo viacerých priaznivcov. Poznáte ho aj z našich stránok CG GURU – elektronické vyvažovanie modelu lietadla. Jednoduché nastavenie ťažiska modelu lietadla porovnávaním skutočného a požadovaného modelu je efektívne, často krát ho však treba viac krát s jedným modelom opakovať. To zase prináša riziko poškodenia modelu. Ale keďže sme modelári, rozprávame sa s modelármi ale hlavne počúvame, vyvinuli sme nadstavbovú verziu elektronickej vyvažovačky CG GURU ADVANCE. Tých zmien je ale viac, poďme postupne.

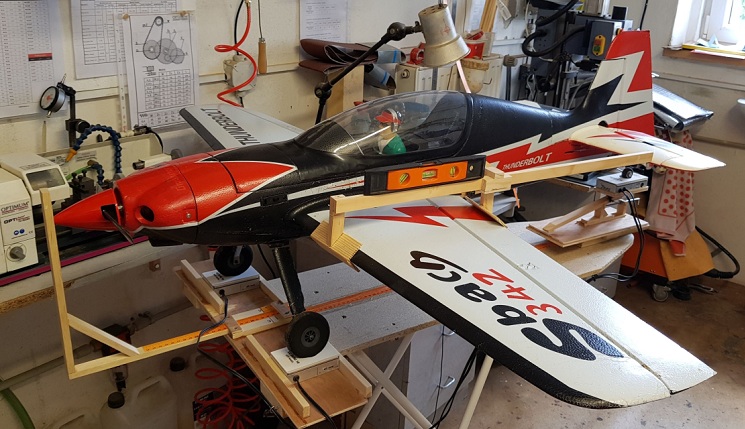

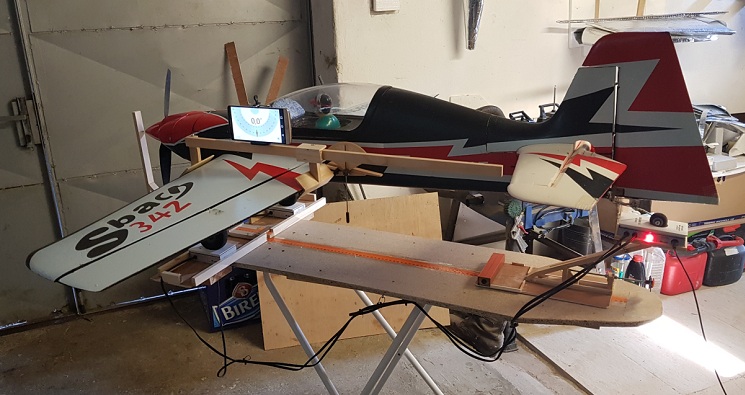

Naša vyvažovačka putuje aj za hranice, kde si na Morave modelár Roman vyrobil úžasnú stolicu na meranie a vyvažovanie. Poskytol nám aj fotografie, však posúďte sami. Meranie lietadla, vyrovnanie ... dokonalé. A citujem .. aj dobré vyváženie.

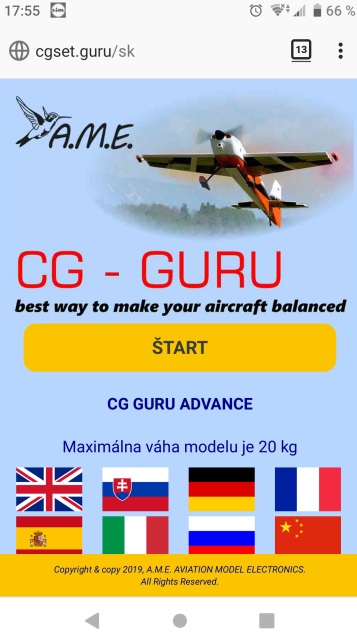

Začnem ale veľmi podstatnou vecou. Vyvažovačka CG GURU sa už s Vami rozpráva po slovensky. Vyšli sme v ústrety modelárom, ktorí neovládajú angličtinu a naprogramovali sme vyvažovanie v Slovenčine. Angličtina ostáva a okrem toho sme pridali ešte šesť ďalších jazykov. Stačí ťuknúť na príslušnú vlajočku.

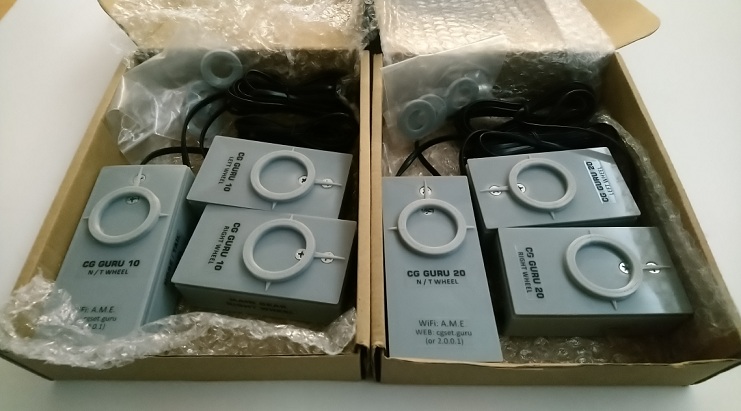

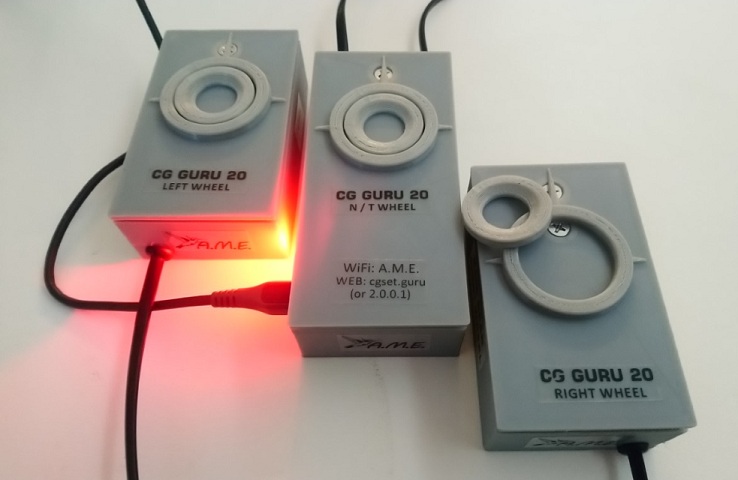

Poďme aj k dizajnu. CG GURU dostalo nové krabičky. Kamarát sa pohral s dizajnom a vyrobil takéto pekné, ale hlavne funkčné krabičky. Presne na mieru, šikovné, pevné. V pôvodnom dizajne bol vymedzovací otvor pre kolieska, v novom prevedení je možné jednoduchou vložkou zmeniť CG GURU z veľkých na malé kolieska.

Pribudli malé šípky, slúžiace k jednoduchšiemu meraniu rozmerov lietadla. Káblové prepojenie, napájanie a meranie lietadla ostalo. Oproti prvým výrobkom pribudla kontrolka pripravenosti. Podstatné ale je, že s pokročilou verziou CG GURU ADVANCE vyvážite lietadlo na jeden krát. Viac je na www.ameguru.eu.


Ako to vlastne funguje...

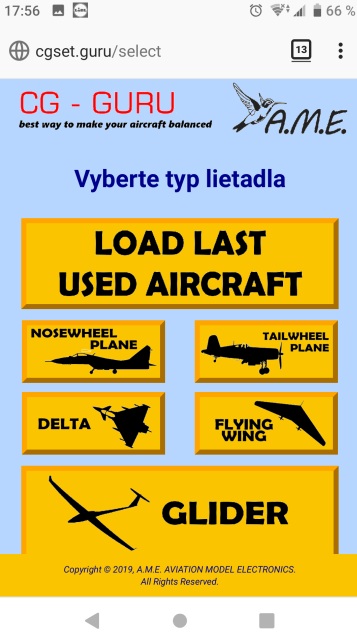

Čaká nás ešte spracovanie inštruktážneho videa a tak budem opisovať. Video Vám prinesieme neskôr. Po vybratí jazyka, ostaňme pri Slovenčine, a ťuknutí na štart nás CG GURU vyzve na výber typu modelu.

Toto poznáme zo staršej verzie, ostala aj možnosť použiť posledné merané lietadlo. Vyberiem aký typ chceme vyvažovať. Nasleduje obvyklá kalibrácia, kedy musíme snímače ponechať podľa pokynov. Pribudol obrázok ako správne položiť model na snímače a preťukáme sa na meranie.

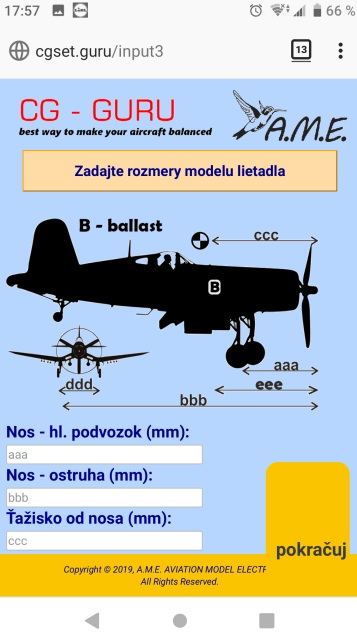

Meranie robíme samozrejme na senzoroch, pomáhajú nám šípky od koliesok, či kóty na boku krabičiek. Každý typ lietadla má vlastný inštruktážny výkres s kótovaním, čo je potrebné pre správny výpočet ťažiska zadať. Tu pribudla jedna miera. Písmenko B. Označenie miesta, kde máte v lietadle priestor na dodatočné závažie. Samozrejme ako všetko, vzdialenosťou od nosa lietadla. Na každom obrázku je to označené ako B, teda Ballast, teda dodatočné závažie. Vo formulári je uvedené mierami eee.


Teraz, po ťuknutí na pokračuj sa Vám ukáže obrazovka samotného vyvažovania. Nebudem opisovať čo vidíte, polohu ťažiska, tlaky na hlavný podvozok, priečne vyváženie, to už bolo popísané v článku CG GURU – elektronické vyvažovanie modelu lietadla. Budem sa venovať jednej podstatnej zmene.

Basic   -   vs. - Advance

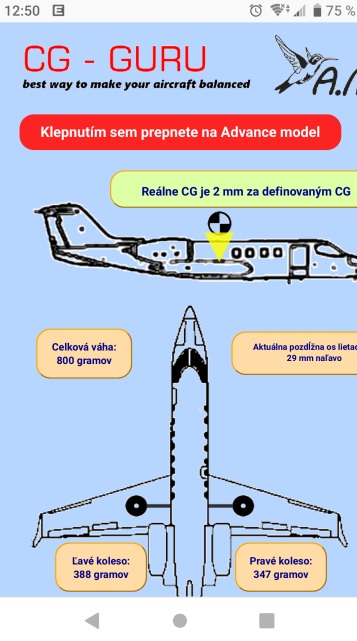

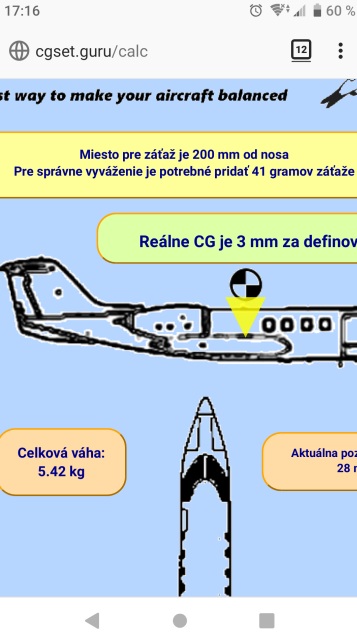

V hornej časti obrazovky Vám CG GURU ADVANCE zobrazí údaj, koľko gramov závažia máte pridať na miesto, ktoré ste určili ako Ballast. Samozrejme, aby sme zbytočnú váhu eliminovali, najskôr posúvame v lietadle čo sa posunúť dá a to správnym smerom. Tým dosiahneme čo najmenšie nadbytočné zaťaženie. Po pridaní tejto váhy na definované miesto je model vyvážený. Nemusíte skúšať do modelu postupne dokladať závažia, jednoducho model vyvážite na prvý krát. Veľmi to skracuje čas vyvažovania, ale hlavne eliminuje riziko spojené s poškodením modelu pri opakovanom vyvažovaní. CG GURU ADVANCE samozrejme bude možné aj upgradovať z verzie BASIC, ale len v tých, čo sú vyrobené od 10/2019.

CG GURU BASIC vyskúšali mnohí, Model ADVANCE však presúva vyvažovanie modelov lietadiel na vyššiu úroveň. My však nespíme. Možno ste si všimli niečo na obrázkoch, ale o tom nabudúce.


Milan H.
