Zkoušečka akumulátorů ISDT BG-8S

Čínský výrobce nabíječek ISDT přišel s velmi zajímavou krabičkou s označením BG-8S.

Ta primárně slouží jako zkoušečka akumulátorů, ale vedle toho nabízí další zajímavé funkce - lze ji použít ke kontrole přijímačů i jako nabíječku mobilních telefonů se standardem Qualcomm Quick Charge 2.0/3.0.

Díky možnosti updatu firmwaru výrobce slibuje do budoucnosti přidávání dalších měřených údajů či protokolů.

autor: Michal Nováček

pripravil: Janko O.



Odkaz na pôvodný článok: Zkoušečka akumulátorů ISDT BG-8S

Odkaz na web-stránku Michala Nováčka.





Co tedy zkoušečka ISDT BS-8G vše nabízí?

- kontrolu článků akumulátorů - LiHv, LiPo, LiFe, Lilon, NiMH/Cd

- balancování článků

- kontrolu kanálů přijímače - protokoly PWM, PPM, S.BUS

- kontrolu napětí BEC

- nabíjení zařízení (mobilních telefonů) s podporou standardu Qualcomm Quick Charge

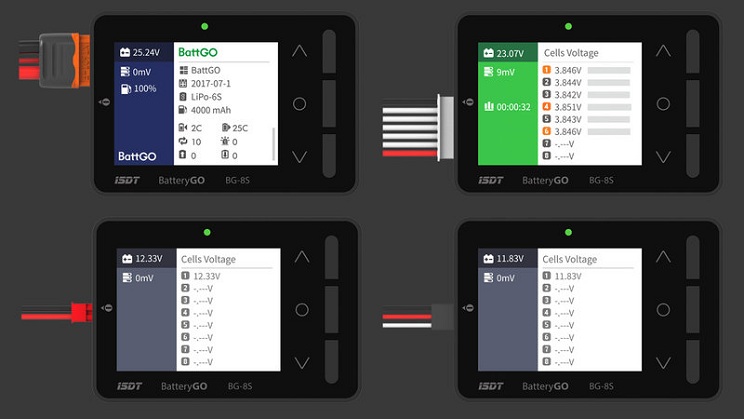

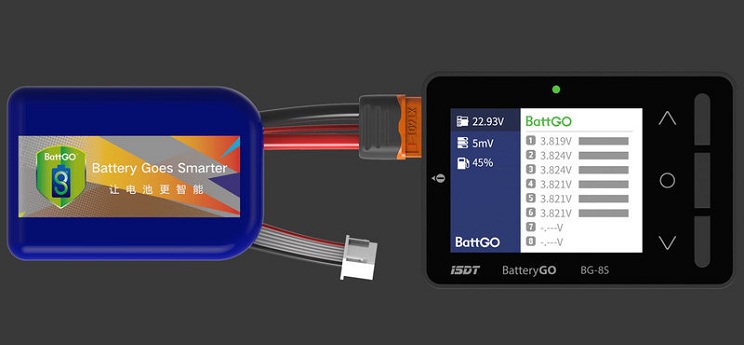

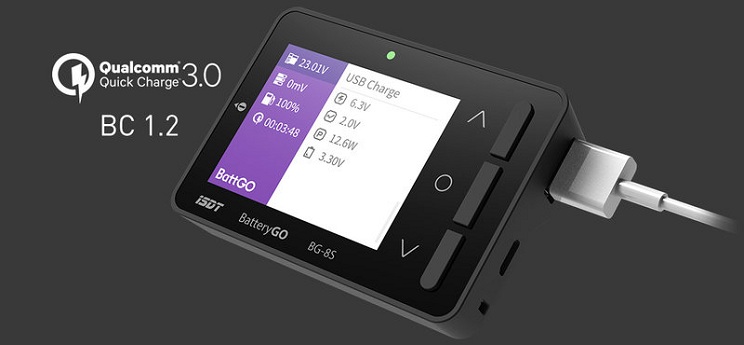

Ukázka kontroly a balancování článků, nabíjení mobilních telefonů a měření napětí BEC:

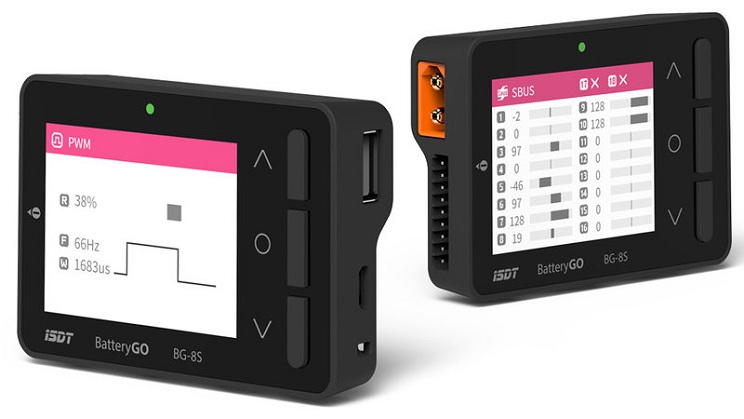

Ukázka analýzy kanálů přijímače - průběh PWM signálu a stav kanálů S.BUS:

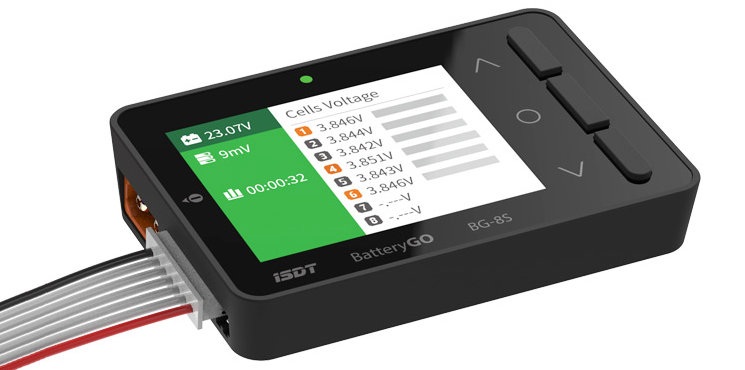

Výše uvedený obrázek ukazuje rozmístění ovládacích a přípojných prvků zkoušečky. Údaje jsou zobrazovány na barevném LCD displeji, v němž a menu se lze pohybovat pomocí tří tlačítek napravo od displeje. Vlevo se nachází konektor XT60i (podpora BattGO) a řadový konektor pro připojení balančního konektoru akumulátoru a dalších typů konektorů dle požadovaného typu měření. Vpravo je nabíjecí USB konektor a konektor mikroUSB pro update firmwaru zkoušečky.


Technické údaje:


Pracovní napětí: 5,0V-36V

Vstupní napětí 1S: 0,8V-15V

Vstupní napětí 2-8S: 0,8V-4,8V (každý článek)

Počet článků: 1-8S

Přesnost měření: ±0,005V@4,2V

Přesnost balancování článků: <0,005V

USB nabíjení: standard Qualcomm QC 2.0/3.0, BC1.2, max. 12V/2A

Podporované typy akumulátorů: LiHv (1-8S), LiPo (1-8S), LiFe (1-8S), Lilon (1-8S), NiMH/Cd (1-10S)

Podpora technologie BattGO

Displej: 2,4" 320x240b. IPS LCD

Rozměry: 80x55x19 mm

Hmotnost: 59g


Produktová stránka výrobce - ISDT BG-8S


Manuál ke stažení - BG-8S Operating Instructions


Zkoušečku je možné venku sehnat za cenu okolo 30,- USD i s dopravou.
