Ako nakalibrovať nabíjačku?
No povedzme si rovno: Novú nabíjačku väčšinou kalibrovať netreba, tú nedávno kalibroval jej výrobca.
Lenže, súčiastky starnú a menia svoje hodnoty a parametre.
A čínske súčiastky akoby starli akosi rýchlejšie, ako súčiastky renomovaných výrobcov.
To nám verte: s tým máme svoje skúsenosti!
autor: Janko O.
Možno si teraz niekto povie: Prečo by som mal kalibrovať svoju (starú - dobrú) nabíjačku?
Aby sme boli konkrétnejší, uvedieme naše vlastné skúsenosti s nabíjačkami z čínskej produkcie, konkrétne: HobbyKing™ Quattro 4x6S Lithium Polymer Multi Charger ale myslíme si, že ani s inými značkami a typmi to nebude lepšie.
Prvé roky po zakúpení bolo samozrejme všetko OK: nabíjačky (všetky štyri sekcie) nabíjali LiPolky (žiadne iné typy batérií sme na nich nenabíjali
) na správne napätie a balancovali tiež dobre.
Postupom času sme si však všimli, že balancovanie je akési nevybalancované
. Skrátka: hoci sme vtedy balancovali počas každého nabíjania (teraz už to nerobíme), tak pri kontrole inými prístrojmi sa ukázalo, že napätia jednotlivých článkov batérií nie sú rovnaké. Pritom displej nabíjačky ukazoval, že rovnaké sú. A čo horšie – časom sa tento stav zhoršoval!
Príčinou tohto javu je to, že SMD rezistory v deličoch napätia jednotlivých článkov LiPolky starnú: postupne - pomaly menia svoje hodnoty.
Situáciu sme vyriešili tak, že sme začali používať externé balancovanie a neskôr dokonca tak, že na základe vyjadrení skúsenejších modelárov sme LiPolky nebalancovali pri nabíjaní vždy, ale len vtedy keď sme usúdili, že ich balancovať treba. Teda vtedy, keď rozdiel napätí medzi článkami bol väčší ako nejaká hraničná hodnota: ja som si túto hodnotu stanovil na 0,02 až 0,03 V (ale možno som veľmi prísny
) v plne nabitom stave.
Takže tento problém sme vyriešili, ale všimli sme si, že aj celkové napätie čerstvo nabitých batérií nebolo správne. Pochopiteľne – veď aj toto napätie mikrokontrolér nabíjačky meria pomocou nejakého (starnúceho
) odporového deliča, ale iného ako sú napäťové deliče pri jednotlivých článkoch.
Najprv to vyzeralo beznádejne:
-
nižšie napätie batérie znamená, že je v nej aj menej energie
-
no ak je na LiPolke vyššie napätie, tak to skracuje jej životnosť a navyše to môže byť aj nebezpečné.
Ale potom sme sa dopátrali, že tento problém sa dá „oblafnúť“ inak: softvérovou korekciou nepresnosti onoho inkriminovaného odporového deliča, ktorú budeme v ďalšom texte nazývať kalibráciou.
Princíp spočíva v tom, že:
-
k nabíjačke normálne pripojíme nejakú batériu: najpresnejšiu kalibráciu dosiahneme takou batériou, ktorej momentálne celkové napätie (na silových vodičoch) je tesne pod 20 Voltov. Teda čiastočne nabitou 5-článkovou LiPolkou. Toto napätie kontrolujeme nejakým čo najpresnejším Volt-metrom, prepnutým na rozsah 20V.

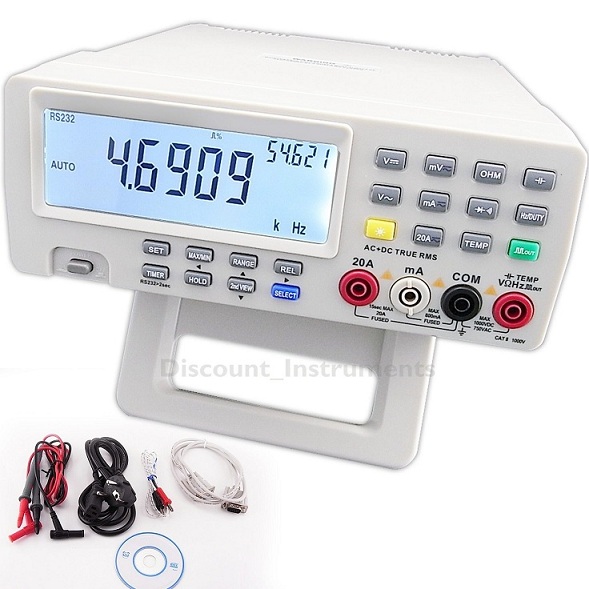

Hoci sme mali k dispozícii aj takýto presný (a mnoho-ciferný) prístroj: Vici VC8145 Dual Display Multimeter

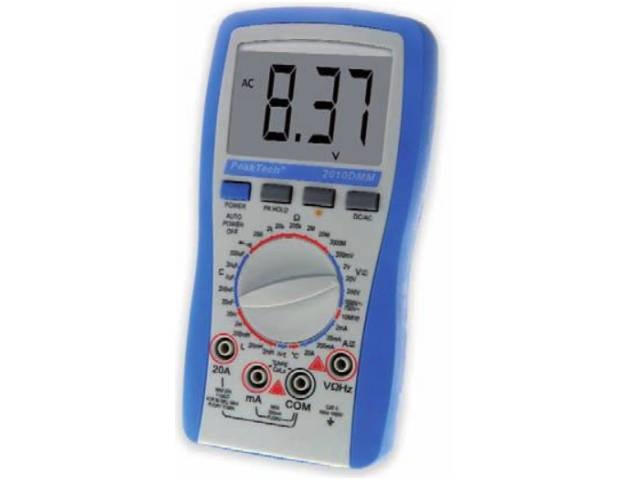

ktorý však asi máloktorý modelár bude vlastniť, tak sme radšej na inštruktážnom videu použili oveľa dostupnejší (ale hádam postačujúci) PeakTech 2010DMM
-
Ďalším krokom je aktivácia kalibračného režimu nabíjačky. To je pomerne jednoduché: pri vypnutej nabíjačke a súčasne stlačených tlačidlách Dec a Start zapneme zdroj napájajúci nabíjačku a minimálne 5 sekúnd stále držíme tlačitlá stlačené, pokiaľ displej neukáže, že sme v kalibračnom režime.
- Potom pomocou tlačidiel Dec lebo Inc astavíme na displeji nabíjačky rovnakú hodnotu napätia, akú ukazuje náš kontrólny – etalónový Voltmeter.
- Keď sme dosiahli, čo sme chceli, stlačením tlačidla Enter (Start) výsledok kalibrácie „zapamätáme“ - uložíme. Na displeji sa zobrazí nápis Save a po chvíli nabíjačka opustí kalibračný režim a vráti sa do normálneho režimu – režimu nabíjania.
Aby sme vám túto činnosť uľahčili, pripravili sme krátke – asi 30-sekundové inštruktážne video, doplnené titulkami:
Video: Kalibrácia nabíjačky
Je zrejmé (pravdepodobné), že kalibráciou sa proces starnutia – zmien hodnôt SMD rezistorov asi nezastaví a tak je možné, že po nejakom čase (niekoľko mesiacov až 1 či 2 roky) bude vhodné - potrebné kalibráciu zopakovať.
<Staršie | tento článok | Novšie>
Napísané: 30. 12. 2021, 08:08 | Prečítané: 6508x | Kategórie: Drobné nápady | Napísal: admin |
Komentáre: 8
Mne po stlaceni Dec + Start a pripojeni zacne tocit chladenie a po pusteni mi pise : " System update , Please Wait... " a nic sa nedeje , jedna sa o turnigy accucell6 10A 80W , viete mi poradit ako sa da nakalibrovat tato nabijacka ?
Dakujem
Skúste iné kombinácie tlačidiel.
Ale je možné, že táto nabíjačka takúto (jednoduchú) kalibráciu ani neumožňuje.
Zrejme o tom je tu: odkaz písané.
Áno, je to tak.
Je to spomínané v článku odkaz .
A že sa nám ho v podstate nepodarilo opraviť je spomínané v článku odkaz
.
Spomínam to preto, že toto sú údaje, z ktorými väčšina nabíjačiek pracuje. Som toho názoru, že kalibrácia len napätia asi nestačí.
A nakoniec ešte jedna otázka, máte skúsenosti s kalibráciou nabíjačov aj iných značiek?
Hoci to naše nabíjače umožňujú, nikdy sme meranie teploty počas nabíjania nevyužili.
Čo sa týka kalibrácie prúdu, jeho zmysel vidíme snáď jedine v presnosti zobrazovania dodaného náboja.
Presnosť merania napätia je podľa nás oveľa kritickejšia ako presnosť merania prúdu:
- ak bude nejaký "pošahaný" nabíjač ukazovať (nastavovať a regulovať) prúd s 10-percentnou nepresnosťou, nič zlé sa nestane.
- ak bude s 10-percentnou nepresnosťou nastavovať a regulovať napätie, môžu nastať dva stavy: LiPolku nenabije - bude na nej necelých 3,8V/čl., alebo ju prebije - bude na nej vyše 4,6V/čl.
