Stavba modelu z dielov z 3D tlačiarne – 2. časť
Takže teraz svoj sľub plníme.
autor: Jakub M.
úvod: Janko O.
Pred pár dňami sme avizovali, že prinesieme článok, hojne ilustrovaný fotografiami, o postupe stavby modelu, ktorého diely boli vyrobené na 3D-tlačiarni, ktorého autorom je Jakub M.
Na začátku jsem náhodou narazil na 3D tisk letadel na YouTube. Začal jsem se o to zajímat a dostal se až na Brněnskou firmu 3d Labprint. Zkusil jsem je kontaktovat, jestli by nebyli ochotní mi vytisknout jeden kousek, jelikož neznám nikoho kdo má 3D tiskárnu. Odpověď zněla odmítavě s ohledem na plné kapacity. Ale doporučili mi fórum o 3D tisku, ať to zkusím tam a že autorsky z jejich strany není problém ...
A tak jsem zkusil na fóru oslovit pana Kopečka z Brna, který byl maximálně vstřícný a bylo vymalováno. Verze s podvozkem (ovládaná směrovka), 3 článek, konce křídel, nos a ocas žluté, zbytek průhledný, aby bylo vidět vnitřní strukturu ...
Následovalo zkoumání videí o stavbě, objednání dílů z HK dle doporučení 3d Labprint a nervózní hlídání dne "D" ...

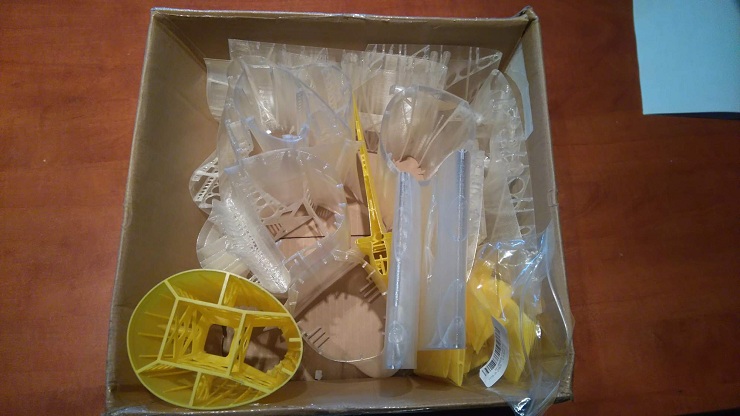

Stavbu jsem začal roztříděním dílů a detailní prohlídkou.

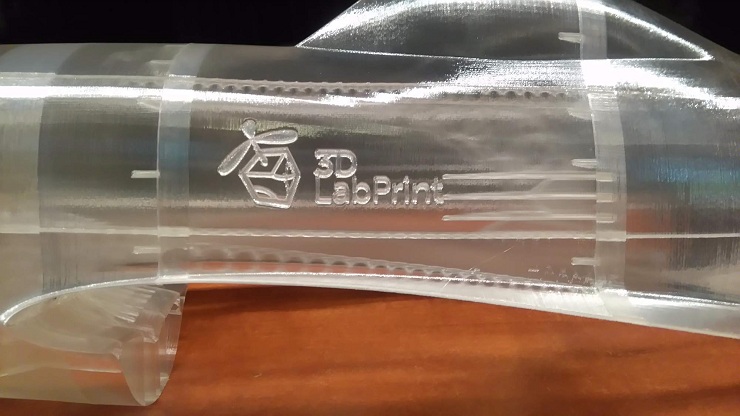

První seznámení s "plastem" mě překvapilo. Měkký a jemný povrch, díly celkově pružné, přesto pevné a výztuhy s úžasným "vzorem".
Skoro všechny díly měly na spodní ploše "rozteklý" okraj, který jsem odstranil ostrým nožem.
Stavba probíhala dle videí z YouTube, i když občas trochu na přeskáčku.

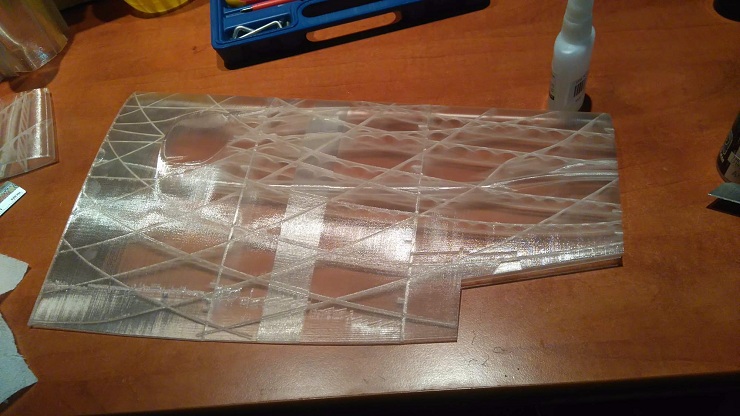

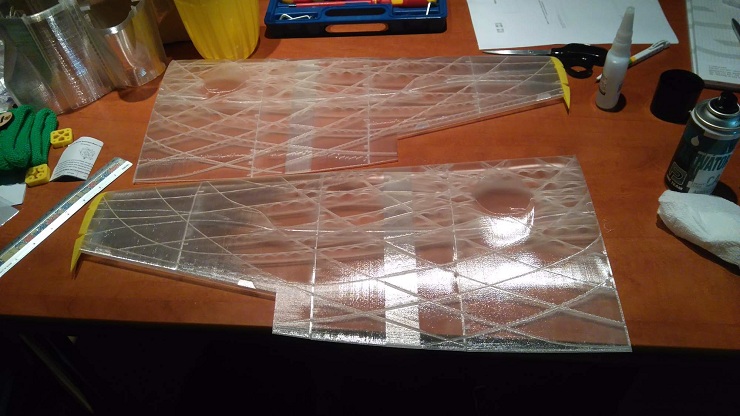

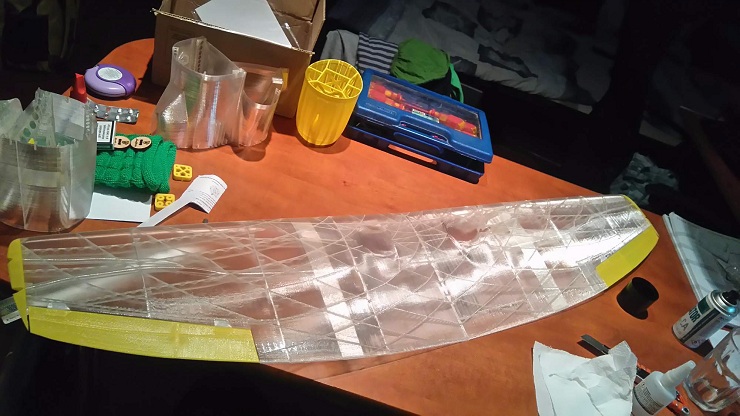

Poloviny křídla šly složit lehce. Na jedné styčné ploše jsou zámky aretující protikus ve správné pozici. Vteřinové lepidlo, aktivátor a za chvilku hotovo.

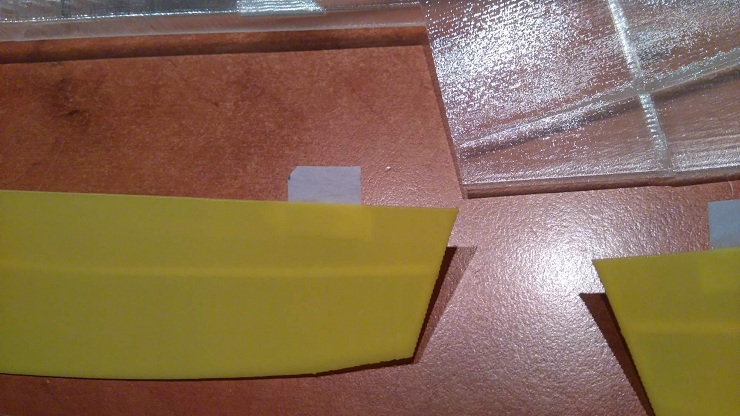

Panty křidélka jsem "nastříhal", odzkoušel, zalepil a rozhýbal.

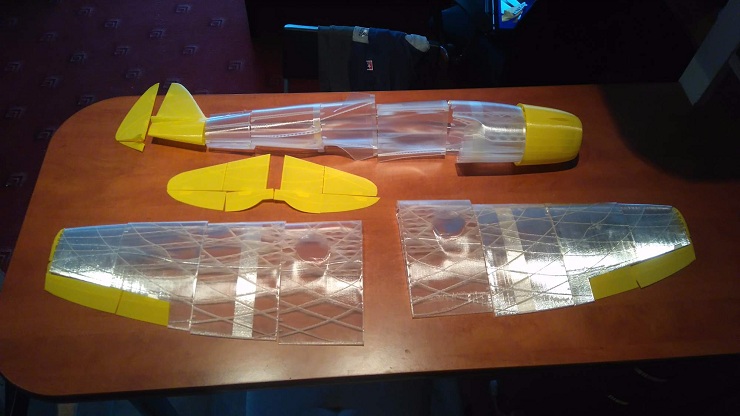

Pak poloviny křídla k sobě a sestavit díly trupu pod křídlo.

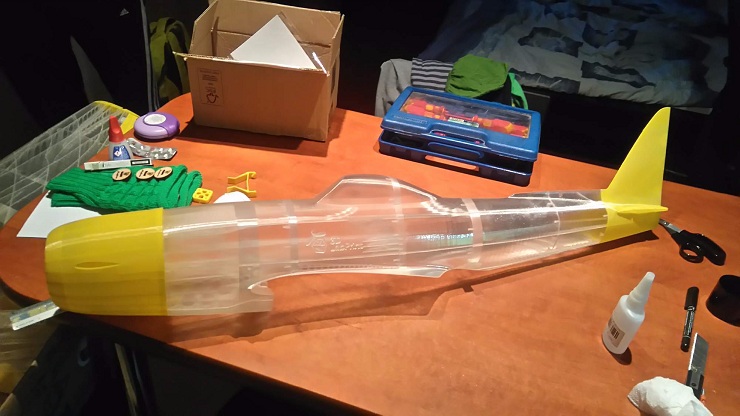

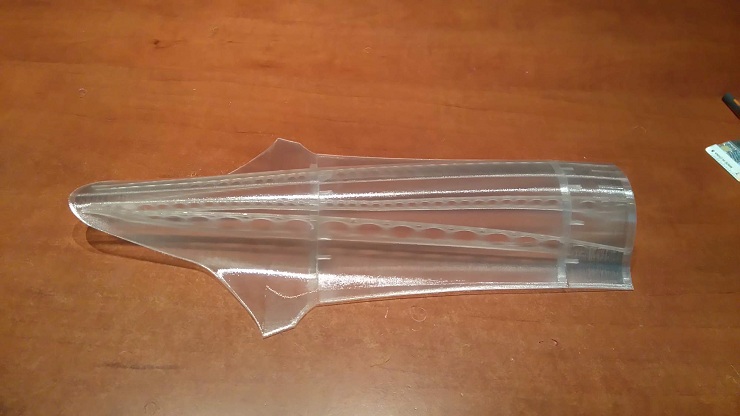

Trup probíhal obdobně. Na vrchní části prvního dílu vznikla "mezera" jako výdech (na to jsem byl upozorněn, asi abych se to nesnažil spasovat).

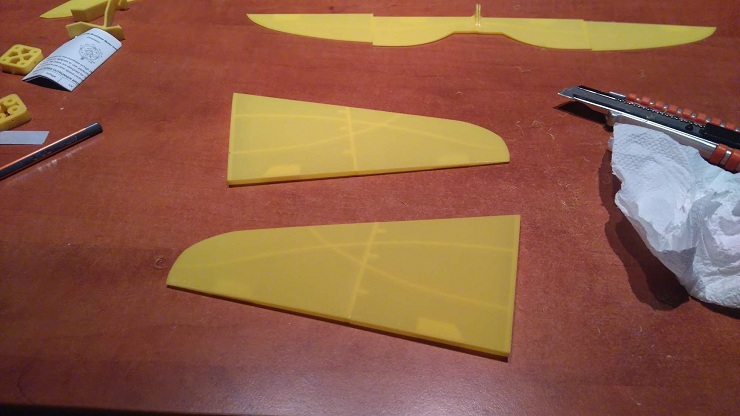

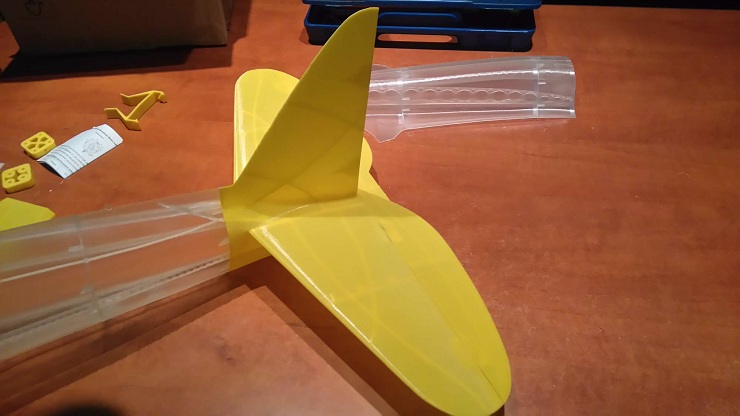

Po dokončení trupu přišla na řadu VOP. Tady bych chtěl upozornit, že díly pevných částí jsou symetrické / zaměnitelné. Jediný rozdíl je ve štěrbině pro pant. Pozor, aby byly správně!
Nastříhat, odzkoušet, zalepit a rozhýbat panty..

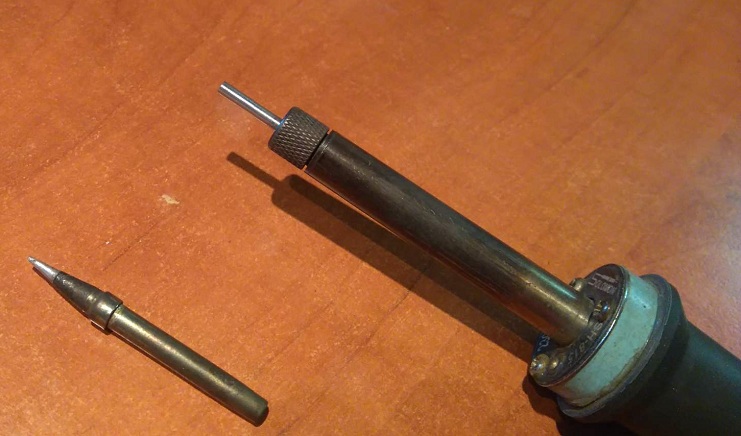

Nechal jsem si od známého vysoustružit jiný hrot do mikropájky - průměr 3mm.

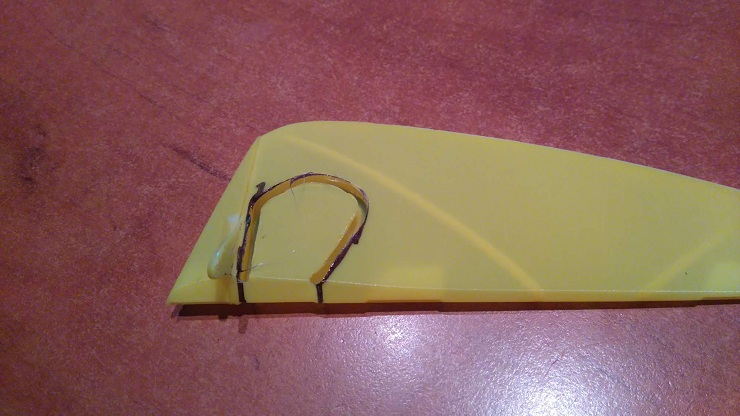

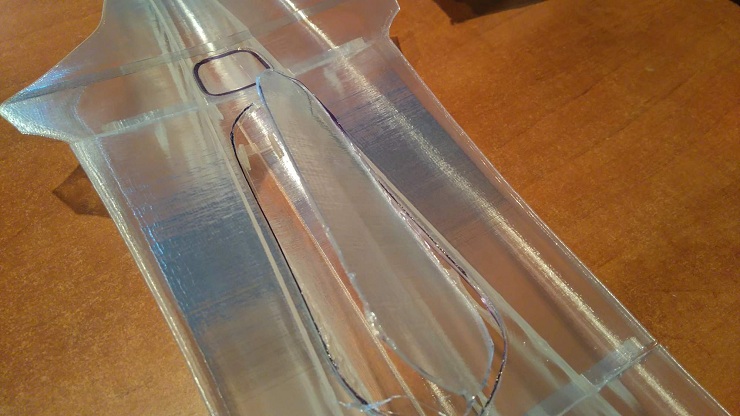

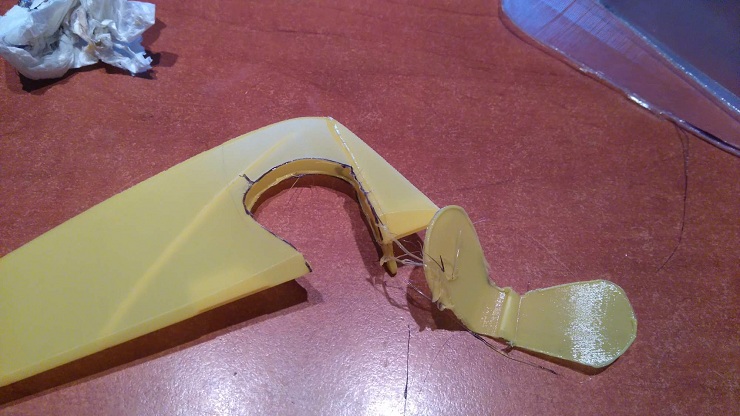

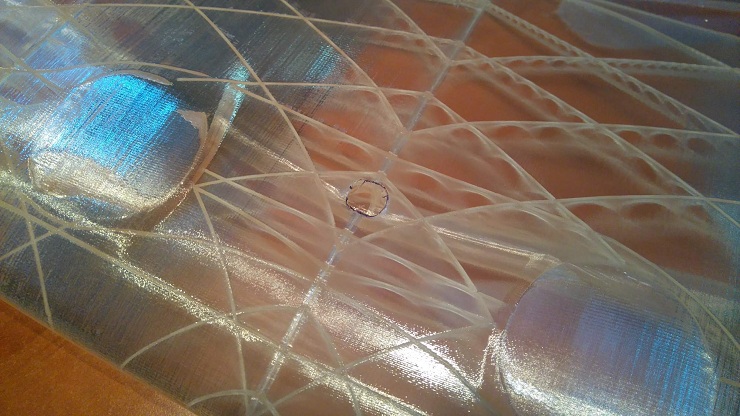

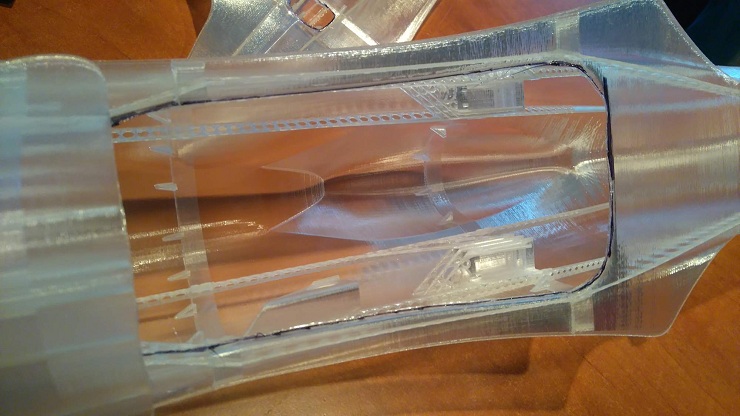

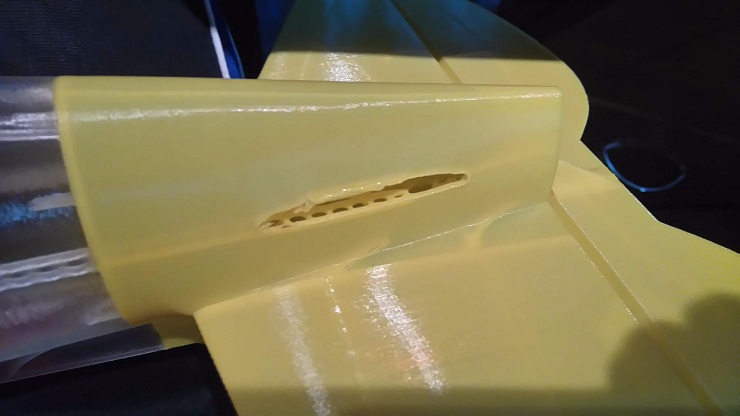

Tímto hrotem jsem vyříznul 2 otvory v části trupu pod křídlo, díru v křídle pro kabeláž vedoucí do křídla, velkou díru do spodní části trupu (v místě styku s křídlem) - přístup do trupu ke "střevům" a podlouhlou díru pod výškovkou pro táhlo směrovky, díru ve směrovce pro pohyb výškovky.

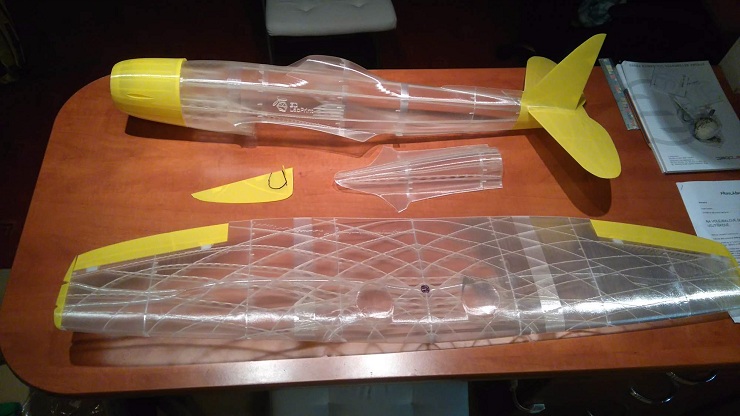

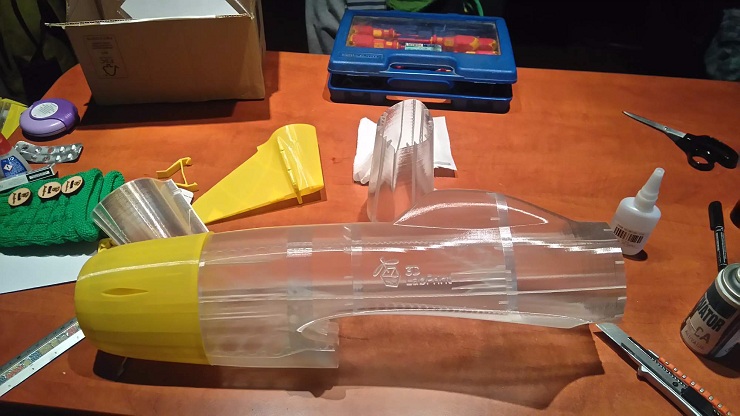

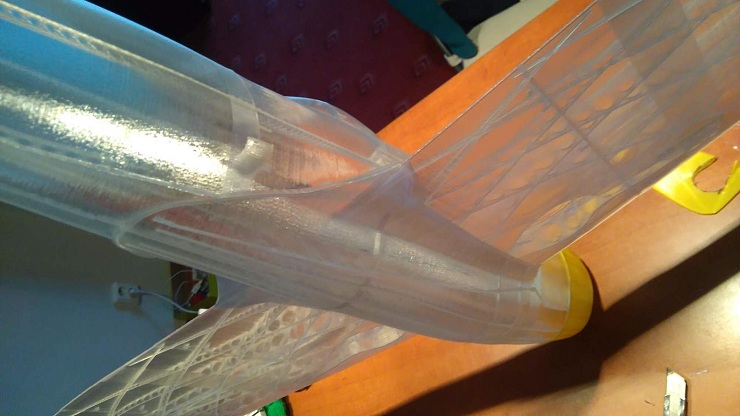

Otvory jsem začistil a podle návodu sesadil křídlo s trupem a spodní částí trupu...
Hrubá stavba hotová za cca 2,5 hodiny...
Další postup bude následovat..
Maximální pochvala pro konstruktéry!
