Vyvažovanie elektrických dúchadiel (EDF) - 4.časť

"Ešte sme nič nevyvažovali, len sme našli polohu, v ktorej je nedokonalosť unášača čiastočne eliminovaná nedokonalosťou rotoru. Skutočné vyvažovanie príde až teraz."

Týmito vetami začínal posledný odstavec tretej časti seriálu o vyvažovaní dúchadiel.

No a teraz konečne prišlo to "teraz".

autor: Janko O.




Na začiatok zopakujeme dôležité posledné vety tretej časti: "V profesionálnej praxi sa väčšinou vyvažuje odvŕtavaním. Keďže nemáme profesionálne zariadenie a nechcem skončiť ako v seriáli "A je to", vyvažujeme pridávaním malých závaží."

Nevyváženosť, čiže nerovnomerné rozloženie hmotnosti rotujúceho telesa, môžeme odstrániť dvomi odlišnými spôsobmi: uberaním hmotnosti tam, kde je jej nadbytok alebo pridávaním hmotnosti tam, kde je jej nedostatok. V predchádzajúcich vetách je zdôvodnené, prečo sme sa rozhodli pre druhý spôsob.

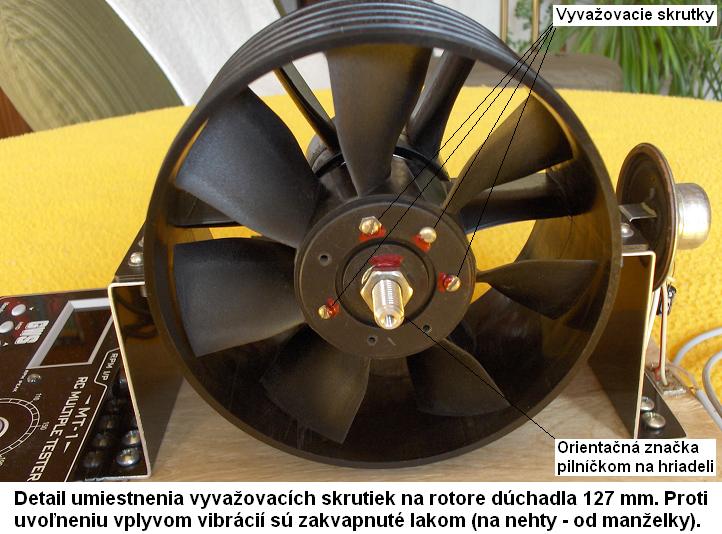

Je "trochu" rozdiel vyvažovať malé dúchadlá, alebo veľké dúchadlá. Pravdu povediac, veľké sa vyvažujú lepšie. Rotory (impelery) týchto dúchadiel sú vybavené technologickými otvormi, ktoré sa za účelom vyvažovania dajú skvelo využiť k zaskrutkovaniu vhodnej vyvažovacej skrutky. Ak jedna skrutka nestačí, pridáme podložku(y), alebo použijeme skrutiek niekoľko. Niekedy, ak je jedna skrutka málo a dve sú veľa, je možné skrutky skrátiť, alebo ich rozmiestniť "ob dieru". Načo veľa slov, obrázky povedia viac.

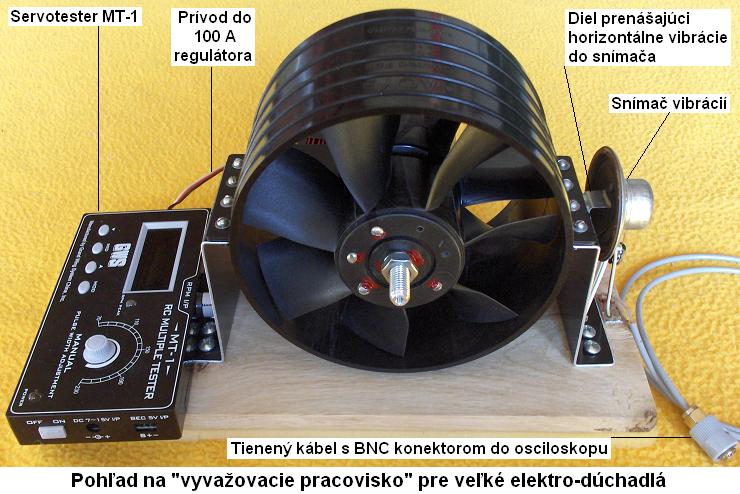

Najvhodnejším rozmiestnením vyvažovacích závaží (v tomto prípade skrutiek) je treba dosiahnuť to, aby  napätie zo snímača vibrácií  (miniatúrneho reproduktora)  bolo čo najmenšie a nepodobalo sa sínusovému signálu.

Spektrálnou analýzou zosnímaného signálu by bolo možné dokázať, že  nevyvážené dúchadlo produkuje oveľa silnejšie vibrácie nižších kmitočtov  (spravidla vibráciu jedného nižšieho kmitočtu, ale silnú)  ako vyšších kmitočtov  (viacero vibrácií rôznych vyšších kmitočtov, ale slabých). Postupným vyvažovaním amplitúda (veľkosť)  nízkofrekvenčných vibrácií klesá, zatiaľ čo amplitúda vysokofrekvenčných vibrácií zostáva takmer nezmenená. Pri dokonalom vyvážení nízkofrekvenčné vibrácie úplne zaniknú a zostanú len vibrácie vyšších a nesúrodých frekvencií, ktorých zvuk pripomína šum.

Citát:  "Dobre vyvážené dúchadlo nehučí, ale šumí".

Keby sme mali spektrálny analyzátor, bolo by to jednoduché - krásne by sme to videli, ale dobrú službu urobí aj osciloskop, len treba viac prepínať rôzne nastavenia. Obrázky charakteristické pre nevyvážené a vyvážené dúchadlo sú dostatočne názorné:

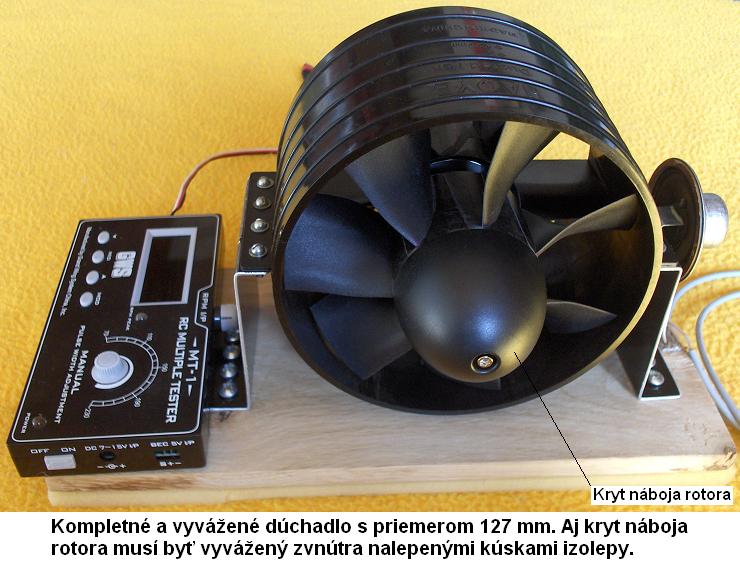

U veľkých dúchadiel vyvážením rotora práca nekončí, pretože kryt náboja (hriadeľa) rotora býva niekedy viac nevyvážený ako samotný impeler. Niekedy je vhodné, postupným pootáčaním krytu voči rotoru, nájsť tú "najvyváženejšiu" polohu a potom celok definitívne vyvážiť nalepovaním kúskov izolepy zvnútra krytu (tie potom zaistiť kvapkou sekundového lepidla). Načo slúžia značky na rotore a kryte, je teraz úplne jasné.

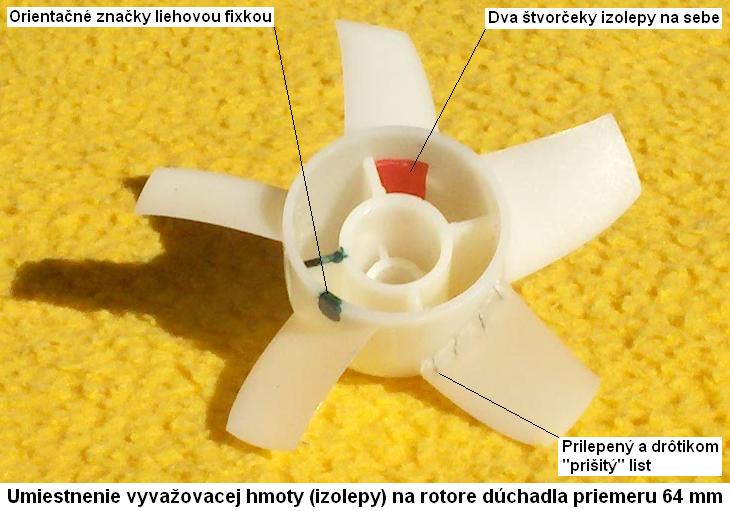

Malé dúchadlá sa nedajú vyvažovať rovnako ako veľké, pretože nemávajú také (pre náš účel vhodné) technologické otvory. Preto je treba ich vyvažovať nalepovaním kúskov izolepy (niekedy veľkých len 2 x 2mm) na vonkajšiu stranu "klobúčika" - náboja a potom ich premiestniť na to isté miesto zvnútra. Proti samovoľnému odpadnutiu poistiť kvapkou sekundového lepidla.

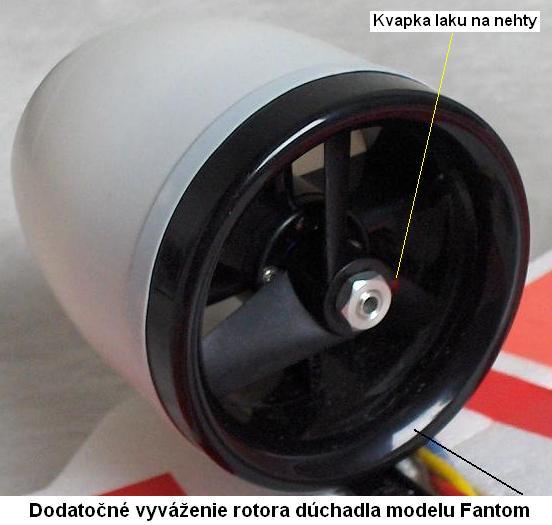

Niektoré malé dúchadlá nemajú ani ten "klobúčik", ale majú len centrálnu skrutku. Tieto dúchadlá treba najskôr vyvážiť "nízkootáčkovo", nalepovaním kúskov izolepy a tú potom nahradiť napr. lakom na nehty tej istej hmotnosti.

Izolepa nie je vhodná na vysokootáčkové vyvažovanie, pretože zvykne "odstreliť" a nepríjemne uštipnúť (pozor na oči!). Lak treba nechať uschnúť 24 hodín, pretože ačkoľvek sa zdá byť suchý, pri vysokých otáčkach začne "tiecť".

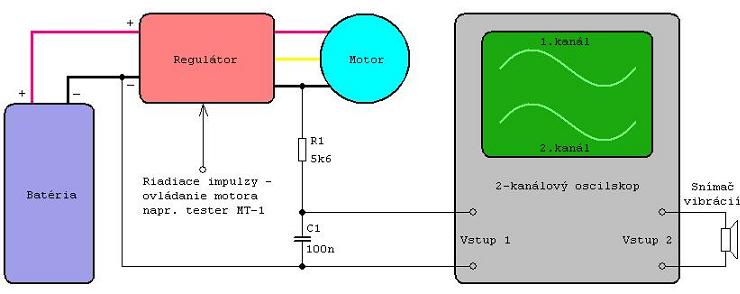

Ešte v úvode tohoto miniseriálu sme sľúbili, že naznačíme  využitie dvojkanálového osciloskopu pri vyvažovaní elektrických dúchadiel.  Treba podotknúť, že máme na mysli dúchadlá poháňané elektromotormi typu  INRUNER.  Tu je frekvencia signálu získaná z jednej z fáz motora totožná s frekvenciou napätia získaného zo snímača vibrácií. Totožná je frekvencia, ale meniť sa môže fáza týchto dvoch napätí. Na obrázku je zapojenie meracieho pracoviska a na o brazovke osciloskopu je naznačená situácia, keď napätie zo snímača vibrácií (2. kanál) je vo fáze so signálom získaným z jednej z fáz elektromotora   (1. kanál)  .


Ak to s vyvažovaním preženieme a závažie umiestnime síce správne, ale jeho hmotnosť bude napr. dvojnásobná, zistíme že sledované priebehy (za danej situácie) sú v protifáze, tak ako to ukazuje nasledujúci obrázok:



Keď bude (v popisovanom prípade) umiestnenie závažia nesprávne, tak bude fázový posun iný.

Po krátkom hraní sa s dvojkanálovým osciloskopom získate dostatok praxe a skúseností na správne (a relatívne rýchle) určenie polohy aj hmotnosti vyvažovacieho závažia.

Vyvažovanie popisovanými metódami je zdĺhavé a v podstate aj pracné. V závislosti od "nepodarkovosti" dúchadla môže trvať aj niekoľko hodín (za menej ako hodinu sa nám to nikdy nepodarilo). Navyše majte na mysli, že za tú dobu ste mnoho-krát "rozjačali" dúchadlo a potom ho zase vypli. Takže, ak ste doteraz mali so susedmi vlažné vzťahy, tak od teraz vás začnú "milovať". Manželky radšej nedráždime a vyvažujeme keď sú v práci alebo na "drobných" nákupoch. Ale vaša trpezlivosť bude odmenená tým príjemným šumom a rovnako príjemným pocitom z dobre vykonanej práce.
