Cesta k telemetrii - 6. časť

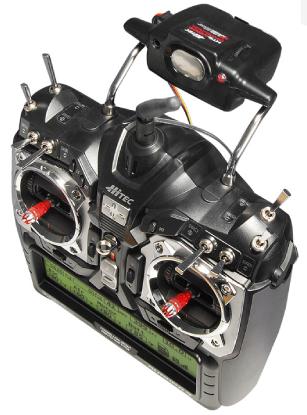

Od zverejnenia predchádzajúcej - 5. časti tohoto seriálu už uplynul nejaký čas a medzitým sa toho na "poli" telemetrie pomerne dosť udialo, ale nebolo to nič nečakané. Viacerí veľkí a renomovaní (Futaba, JR, Graupner, Multiplex, Hitec, Spektrum), ale aj menší (MZK servis) a pomerne neznámi (FrSky - pôvodne FriSky) výrobcovia RC súprav a RC vybavenia, predstavili svetu svoje nové výtvory, či už kompletné RC súpravy, alebo aspoň VF moduly (samozrejme 2,4 GHz) do už existujúcich vysielačov a k tomu prislúchajúce prijímače. A čuduj sa svete, každý z nich je vybavený telemetriou.

autor: Janko O.

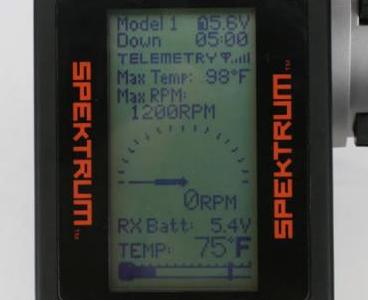

Krok je to pomerne logický, obzvlášť z pohľadu toho, že komunikačné moduly, alebo aspoň integrované obvody pre pásmo 2,4 GHz, často na bázi XBee Pro s deklarovaným dosahom 1 míľa (1,6 km), umožňujú využitie spätného kanála nie len na riadenie komunikácie modulov, ale aj na prenos dát z modelu do vysielača RC súpravy. Súčasne je možné využiť vstavaný LCD displej vysielača RC súpravy na zobrazovanie telemetrických údajov. Tomu sa myslím hovorí: "Veľa muziky za málo peňazí".

Žiaľ, z nášho pohľadu je takáto telemetria, ktorú niektorí títo výrobcovia ponúkajú ako "základnú výbavu", príliš jednoduchá (bojíme sa použiť výraz hlúpučká), pretože sledovanie stavu napätia prijímačovej batérie je nedostačujúce (jeden z článkov sa môže "prepadnúť" pod kritickú hranicu, ale zvyšné články to "prekryjú" mierne vyšším napätím). Mnohí z týchto výrobcov našťastie ponúkajú, alebo sľubujú, že budú ponúkať rozširujúce moduly, ktoré by mali umožniť sledovanie stavu napätí jednotlivých článkov (väčšinou LiPol batérie), odoberaného prúdu a spotrebovanej energie, výšky letu, otáčok motora, teploty (motora alebo batérie) a pod. Tento postup by bolo možné smelo nazvať "komplexným riešením", otázkou ale zostáva, aké budú ceny týchto rozširujúcich modulov, pretože býva (ne)dobrým zvykom, že cena doplnkov vysoko prekračuje cenu hlavného systému.

_________________________________________________________________________

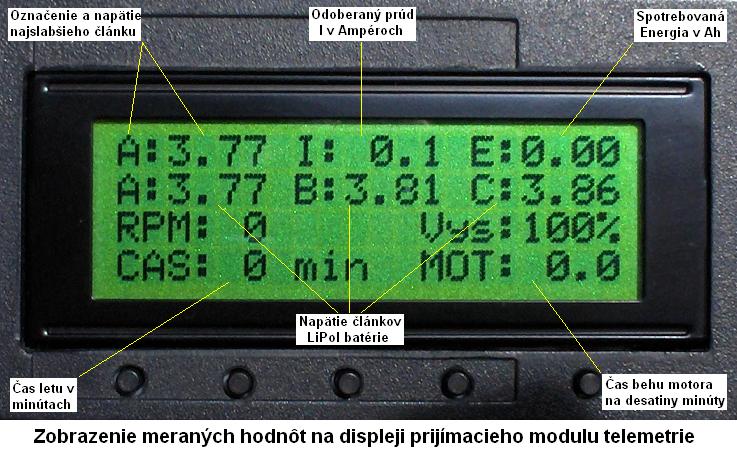

Ale vráťme sa k bližšiemu popisu telemetrie, ktorej vývoj je pomerne podrobne vykreslený v predchádzajúcich častiach. Konkrétne sa sústredíme na popis možností, teda meraných a zobrazovaných hodnôt a varovných zvukových signálov. Viac ako mnoho slov, povie obrázok.


Mikrokontrolér vo vysielacej časti telemetrie (v modeli) na základe meraní a vstavanej "logiky" nastaví jednotlivé bity stavového bytu, ktorý sme nazvali "Stav Modelu" tak, že sám rozozná (netreba nič nastavovať) nasledujúce situácie:

- napájanie modelu buď dvoj- alebo troj-článkovou batériou - zobrazenie dvoch alebo troch hodnôt napätí článkov

- vybavenie modelu prúdovým senzorom - zobrazenie odoberaného prúdu a spotrebovanej energie

- vybavenie modelu výškomerom - zobrazenie výšky letu v metroch

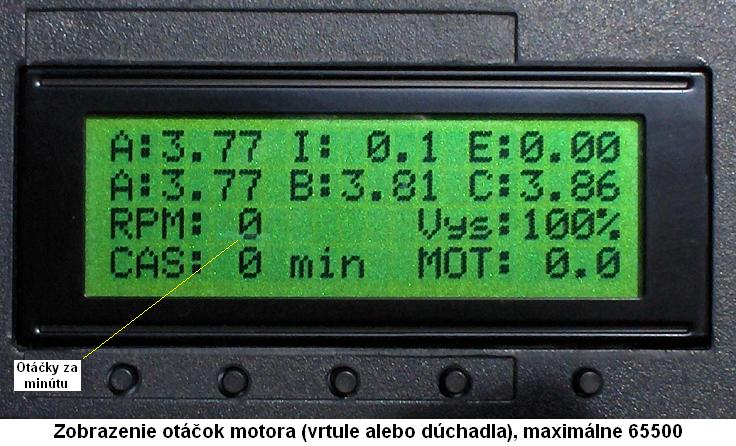

- vybavenie modelu meraním otáčok elektromotoru (aj EDF) - zobrazenie otáčok motora za minútu - RPM

- vybavenie modelu meraním rýchlosti Pitotovou trubicou  - zobrazenie rýchlosti letu modelu v km/h

- rezervné vstupy - pre budúce požitie

_________________________________________________________________________

Rozdielne zvukové varovné signály vydáva telemetrický prijímací modul v týchto prípadoch:

- prekročenie nastavenej hodnoty odoberaného prúdu

- prekročenie nastavenej hodnoty spotrebovanej energie

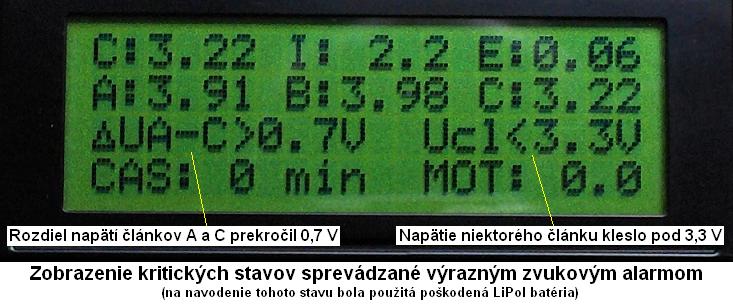

- pokles napätia ľubovoľného článku batérie pod 3,3 Voltu

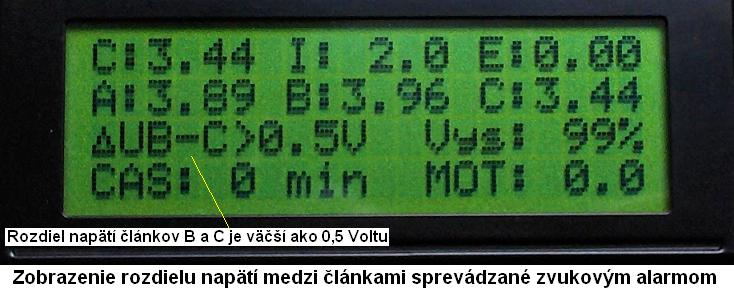

- rozdiel napätí ľubovoľných dvoch článkov batérie väčší ako 0,3 Voltu

- prekročenie nastaveného času letu (lietanie na čas)

- prekročenie nastaveného "motorového" času (motominút)

_________________________________________________________________________

Zariadenie je vybavené aj zobrazovaním ďalších hodnôt a ďalšími zvukovými signálmi (napr. tzv. estimačný modul, ale aj ďalšie), ale ich význam s telemetriou priamo nesúvisí.

Pri použití mikrokontroléra s väčšou pamaťou (napr. PIC16F76) je možné prijímač doplniť o ďalšie funkcie, napr. vario a pod., prípadne ho vybaviť hlasovým modulom, ktorý by niektoré varovné signály nahradil varovným hlásením - ľudským hlasom.
