USB konektory prepojujúce krídla s trupom
autor: Janko O.
Pravdu povediac, nejedná sa o mechanické prepojenie, ale o elektrické prepojenie serv umiestnených v krídlach, s prijímačom umiestneným v trupe modelu, s pomocou USB konektorov.
Prvý krát sme boli postavení pred problém, ako prepojiť servá v krídlach s prijímačom v trupe, v modeli Easy Glider od firmy Multiplex. Spôsob, ktorý používa väčšina modelárov, teda spojenie pomocou modelárskych konektorov, voľne visiacich na káblikoch, ktoré sa potom "niekam" zastrčia, sa nám vôbec nepáčil vtedy a vôbec sa nám nepáči ani teraz. Videli sme viacero modelov, používajúcich tento spôsob, ktorým spod krídiel "niečo" trčalo, alebo s nedobre zasunutými krídlami, ktorým v zasunutí "niečo" zavadzalo a pod.
Dlho sme zvažovali rôzne iné metódy rýchlo - a ľahko - rozoberateľného prepojenia elektroniky v krídlach s elektronikou v trupe, ale hľadanie to bolo ťažké, pretože mnohé relatívne vhodné konektory vyžadovali presné mechanické navedenie konektora a jeho protikusu. Navyše sme mali predstavu, že by to mal byť konektor bežne zohnateľný a v praxi osvedčený a nie nejaký "exot", ktorý nám pripraví nejedno prekvapenie (najlepšie počas letu
).
Tieto požiadavky celkom dobre spĺňajú konektory USB, ktoré okrem spoľahlivého prepojenia vďaka pozláteným kontaktom, disponujú aj tzv. samonavádzaním, čiže aj pri nepresnom nasunutí zaručia mechanické docentrovanie protikusu. O ich zohnateľnosti netreba diskutovať, pretože ako sa hovorí: "Toľko ich majú, že ich predávajú". USB konektory štandartnej veľkosti sa vyrábajú v dvoch verziách: A a B.

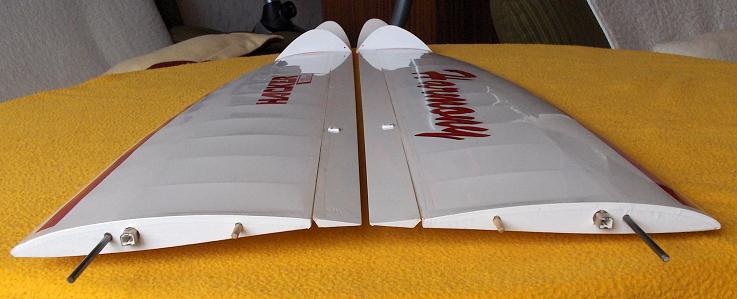

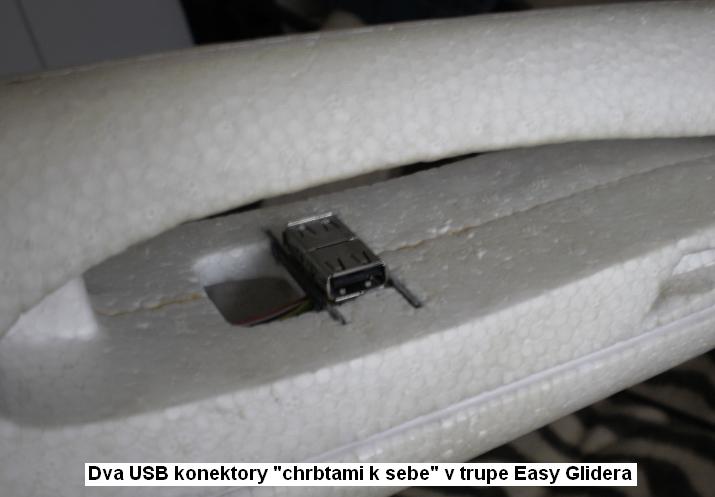

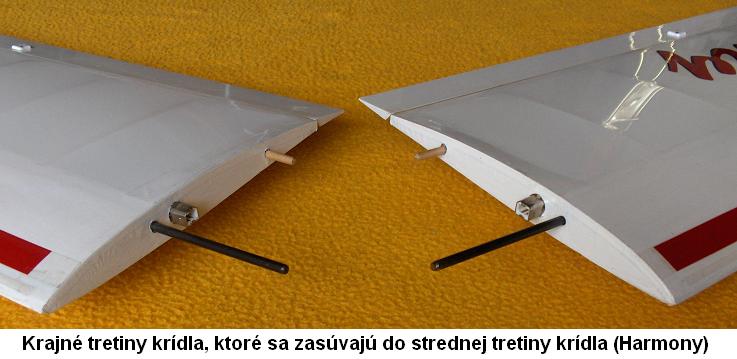

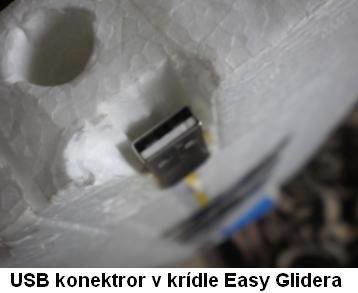

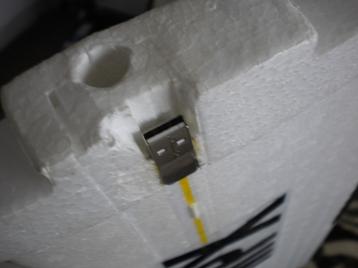

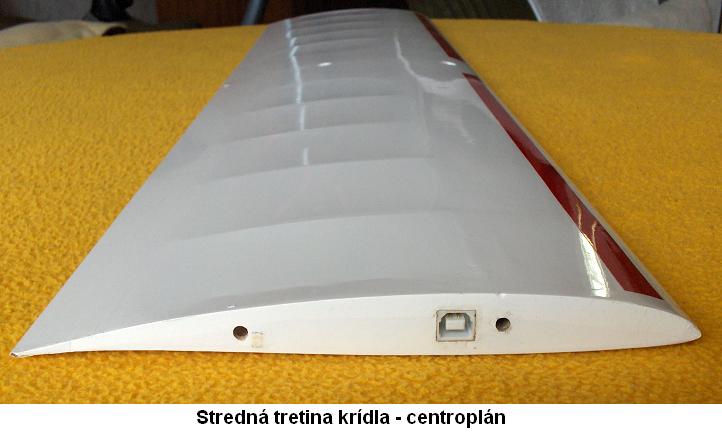

V modeli Easy Glider sme z priestorových dôvodov použili ploché USB konektory typu A, v modeli Harmony sme kvôli jednoduchšiemu upevneniu použili štvorcové USB konektory typu B.
Určitá potrebná pružnosť uchytenia konektorov je v modeli Easy Glider dosahovaná vďaka použitému materiálu - Elaporu, z ktorého je model vyrobený. V modeli Harmony je táto pružnosť dosahovaná vlastnosťou päťminútového Epoxidu, ktorý aj po vytvrdnutí zostane mierne "žuvačkovitý".
Tie "čudá" vzadu, ktoré sú na krídlach nalepené tesne (asi 15 cm) od ich koncov, sú tzv. HyperVinglety. Majú miernu "zbiehavosť" - čiže šípovitosť - asi 5 stupňov. Zlepšujú celkovú (hlavne smerovú) stabilitu modelu.
USB konektory umožňujú prepojenie štyroch vodičov a ak by sme brali do úvahy aj tienenie, tak piatich vodičov. To dáva viacero možností, ako bezproblémovo prepojiť vývody serva (prípadne serv), alebo prípadných pozičných svetiel modelu.
Na napájacie vývody (+ a -) serv umistnených v krídlach vždy pripájame elektrolytické kondenzátory vysokých kapacít (2200 až 4700 uF/6,3V), ktoré sú umiestnené čo najbližšie k servám. Tieto kondenzátory majú poskytnúť energiu potrebnú pri rozbehoch a náhlych spomaleniach serv, aby kontaktami USB konektorov netiekli pomerne vysoké prúdové špičkové odbery. Bližšie sa o tejto problematike dočítate v článku "Vplyv odberu serv na rušenie" na inom mieste tejto Web stránky.
Ak by niekto pochyboval o kvalite a vhodnosti využitia USB konektorov na modelárske účely, tak ho môžeme ubezpečiť, že za štyri roky prevádzky obidvoch modelov, nenastal s prepojením serv v krídlach modelov s prijímačom v trupe ani jediný problém.
USB connector connects wings and fuselage of the aircraft model, modeller connettore USB si collega ali e della fusoliera del modello di aeromobile, modellatore USB-kontakt ansluter vingar och flygkropp av flygplanstyp, modellerare conector USB se conecta alas y el fuselaje del modelo de avión, modelista USB разъем соединяет крыльев и фюзеляжа самолета модель, модельер conector USB conecta asas e fuselagem do modelo de aeronave, modelador złącze USB łączy się skrzydła i kadłub modelu samolotu, modelarza USB-kontakten kobler vinger og flykropp med flyet modellen, modellerer USB-Stecker verbindet Flügel und Rumpf des Flugzeugs Modell, Modellbauer USB csatlakozó összekötő szárnyak és törzs a repülőgép modell, modellező USB-connector verbindt vleugels en de romp van het vliegtuig model, modelmaker connecteur USB se connecte ailes et le fuselage de la maquette d'avion, modélisateur USB-liitin yhdistää siivet ja rungon ilma-aluksen mallin modeller USB-stik forbinder vinger og fuselage af flytypen, modelbyggeren أوسب] رابط يربط الأجنحة وجسم الطائرة من طراز الطائرات ، المنمذج חיבור USB מתחבר הכנפיים של המטוס לדגם המטוס, דגמן
<Staršie | tento článok | Novšie>
Napísané: 15. 4. 2021, 08:25 | Prečítané: 12559x | Kategórie: Drobné nápady | Napísal: admin |
Komentáre: 3
Hmm,klobuk dole,to sa my vazne paci.skoda ze nemam model kde by sa to dalo použit.mam len dolnoplosnik a hornoplosnik s nedelitelnym kridlom.
Domnívám se, že víc než 1 A to nebude.
Pripravím o tom článok, ale už teraz ti môžem povedať, že som cez ne púšťal aj 10 Ampérov a nič nehorelo. Ale aby bola istota, tak 3 až 5 A znesú v pohode.
