Ďalší konvertoplán v rodine

Pôvodne som mal nutkanie napísať: “Druhý konvertoplán v rodine“, ale kdeže. Toto nie je druhý, toto je už tretí konvertoplán v našej rodine.

Prvý je môj CanadAir CL-84, o ktorom sme už písali.

Nadšený tým, čo videl, kázal si aj náš bratranec Ďuri zo Zvolena, objednať CanadAir-a. Už ho pár týždňov má, no žiaľ nemám žiadne informácie o tom, v akom štádiu pripravenosti model je.

No a aj náš brat Milan: tiež nadšený tým, čo videl, chcel aj on model lietadla s kolmým štartom (VTOL).

Ale Milan je Milan a tak pre neho bol CanadAir vraj malý, príliš jednoduchý a „slabý“. A tak teraz má väčší, zložitejší a silnejší: päť-motorový XC-142.

autor: Janko O.



Aby sme si pripomenuli, aké „zásluhy o modelárstvo“ na Slovensku Ďuri má, tak si povedzme, že to práve jeho zásah v kauze 2,4GHz spôsobil, že sa veci v legislatíve uviedli na pravú mieru.





Ale poďme k Milanovej XC-142-ke:

Milanovi sa môj CanadAir CL-84 tak zapáčil, že (podobne ako Ďuri) aj on zatúžil mať niečo také. Avšak medzi rečou Miroslav (nedopatrením ) spomenul, že okrem Kanaďanov aj Američania vyvíjali lietadlo s kolmým štartom (VTOL) s preklápacím krídlom: typ XC-142.

A zhodou okolností (alebo skôr z praktických dôvodov ) tá istá firma (Unique Model), ktorá vyrába model CanadAir-a, vyrába aj model koncepčne veľmi podobnej XC-142-ky. Zatiaľ čo CL-84-ka sa už dá kúpiť na HobbyKingu, tak XC-142-ka sa dá kúpiť len na BangGoode.

Výborné je to, že obidva modely používajú tú istú stabilizačnú jednotku aj ten istý mechanizmus preklápania krídla. Z toho vyplýva, že obidva modely sa budú aj približne rovnako ovládať a správať. To je dôležité z pohľadu toho, že s CanadAirom CL-84 sme si už niečo „preskákali“ a získali s ním aj určité skúsenosti.

A tak Miroslav na BangGoode objednal model, Milan to zaplatil a ja ho zlepím, postavím, skompletujem a osadím elektronikou (všimnite si tú „deľbu“ práce medzi bratmi ). Pravdu povediac, v tomto čase, keď píšem tento článok, je už model hotový, zlepený, skompletovaný a osadený elektronikou, ale musím vás trochu napínať a aj dodržiavať chronologický sled udalostí.

Po otvorení krabice a vybalení jednotlivých komponentov som zistil, že model je (presne tak ako Milan chcel) väčší, trochu zložitejší, ale hlavne: celá stavebnica je vyrobená trochu pedantnejšie ako (moja) stavebnica CL-84-ky.

Jednotlivé časti mechanizmu preklápania krídla som nemusel znovu (pre istotu) lepiť, tak ako pri mojom CanadAir-i. Tiahla od pák serv k ovládacím plochám modelu sú všetky realizované pomocou guľových čapov, čo je z hľadiska nežiadúcich vôlí riadenia oveľa lepšie, ako tiahla z drôtu, zakončené ohybom v tvare „Z“, ako to má môj CL-84. Ja som vôle riadenia na mojom CanadAir-i napokon nejak eliminoval, ale na XC-142 som v tomto smere nemusel robiť nič.

Nič to nemení ale na tom, že aj táto stavebnica je predsa len v štýle „DoDo“ (Dorob Doma). Stabilizačná jednotka nebola v modeli umiestnená vodorovne, ale (rovnako ako pôvodne v mojej CL-84-ke) tvorila akúsi (čínsku) „naklonenú rovinu“. A tak ju tiež bolo treba „levelovať“.

Po kontrole geometrie modelu, konkrétne geometrie vrtúľ som zistil obligátnu vec: jedna z vrtúľ (úplne ľavá) trochu „škúlila“ (šilhala) dole. A tak bolo treba odlepiť (odtrhnúť) plastový kryt motorovej gondoly, demontovať štyri skrutky uchytenia motora, vyrobiť vhodnú podložku, tú umiestniť a celok zase pekne skompletovať. Rýchlo sa to píše, ešte rýchlejšie hovorí, ale aj tak to (aj vrátane niekoľko-násobnej kontroly geometrie) zabralo vyše hodiny práce. Ale vďaka skúsenosti s mojim CanadAirom (kde bolo treba pred mesiacom urobiť to isté) to bola „brnkačka“.

No a teraz sa poďte pozrieť, čo obsahovala stavebnica ešte predtým, ako som ju skompletoval:

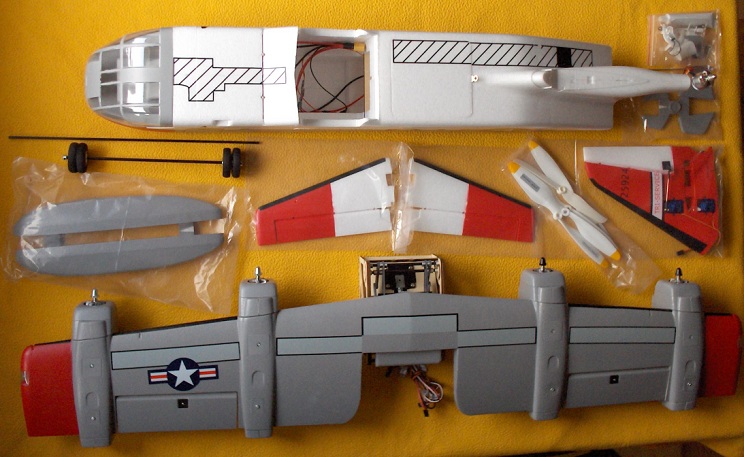

Obsah krabice vyložený na stôl.

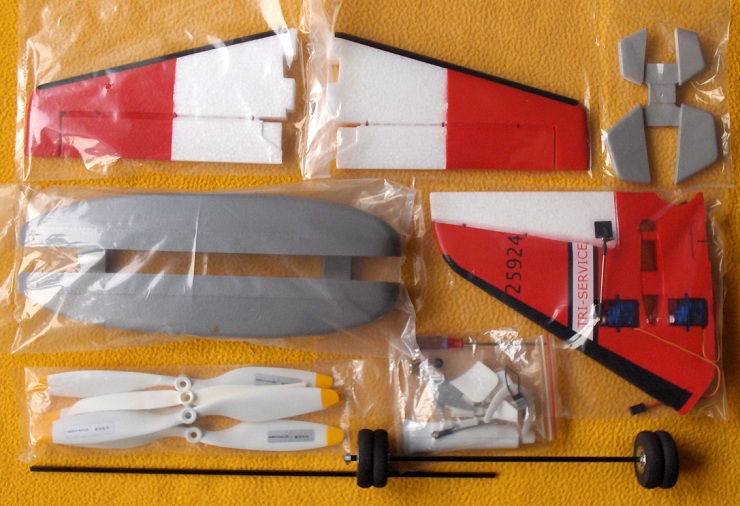

Drobnejšie diely a príslušenstvo.

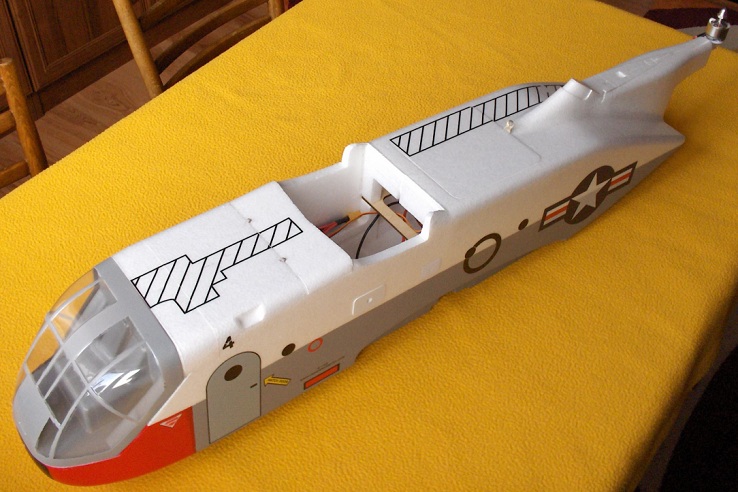

Trup.

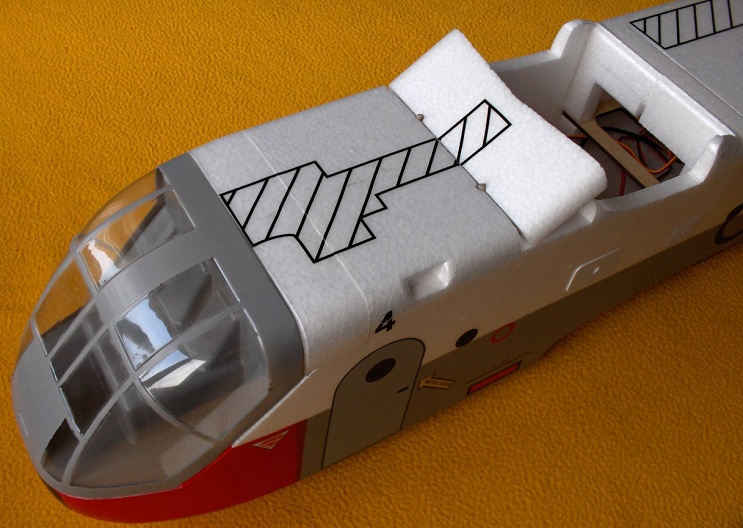

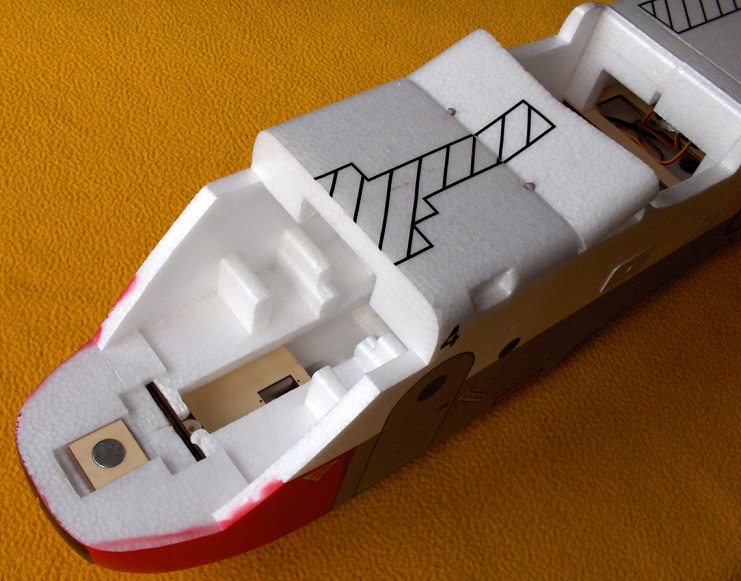

Bez kabíny.

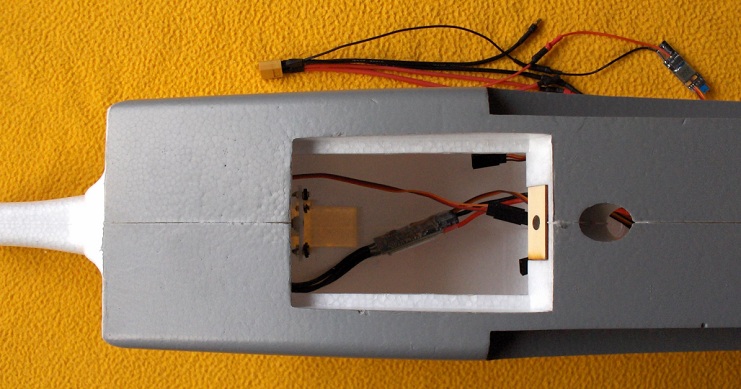

Montážny otvor v zadnej časti trupu, prístupný zospodku.

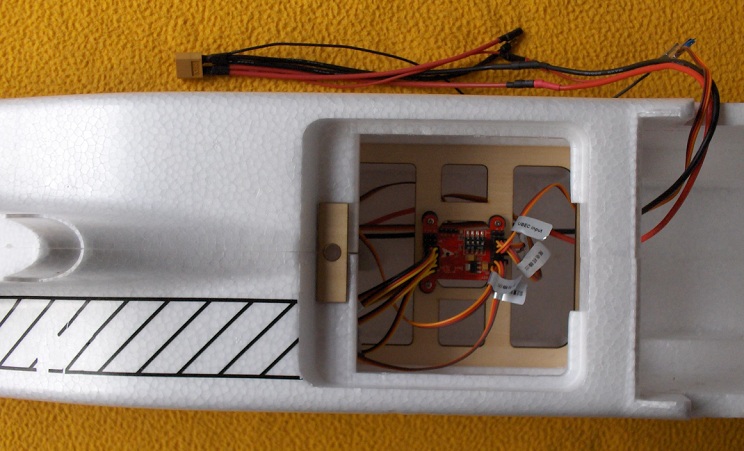

Horný montážny otvor sprístupňuje palubnú elektroniku.

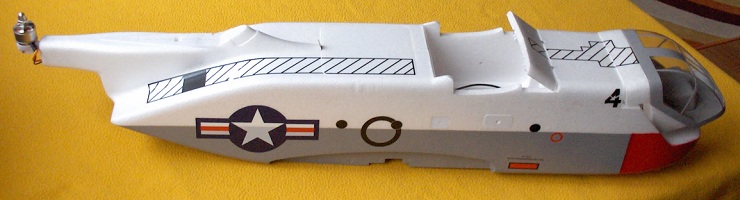

Pohľad na trup s dôrazom na zadný naklápateľný motor.

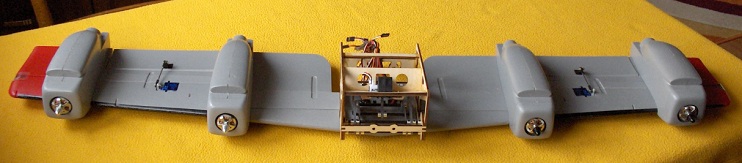

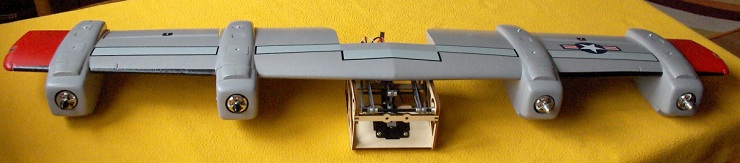

Krídlo so štyrmi motormi a mechanizmom preklápania.

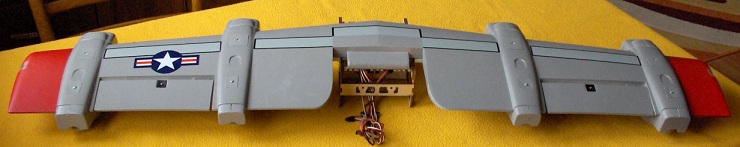

Pohľad zospodu: v strede mechanizmus preklápania krídla.



 A na záver dve videá modelu XC-142 v akcii:

 Unique Models LTV XC-142 Experimental RC Airplane PNP-banggood.com

a

IN ACTION - Unique Models LTV XC-142
