PC zdroj napájajúci modelársky nabíjač

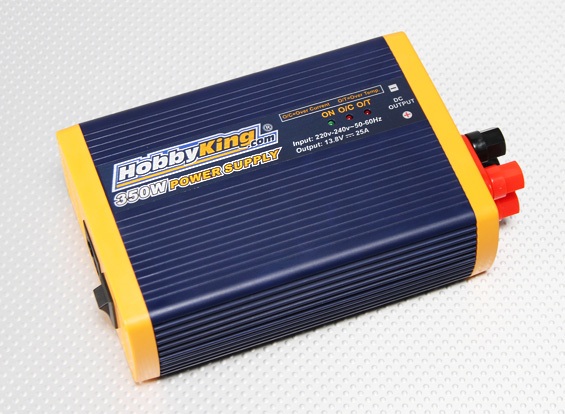

Pred nejakým časom sa mi vďaka súhre blbých náhod „podarilo“ odpáliť môj 25 ampérový napájací zdroj (jeho vstupnú časť) pre modelársky nabíjač.

Nebol som z toho dvakrát šťastný, ale povedal som si, že ho treba opraviť a pustil som sa do toho.

Avšak po zistení, že len cena súčiastok bude vyššia ako nový zdroj, som si povedal: Tak to teda nie.

pripravil: Janko O.







Spomenul som si, ako na modelárskych fórach uvádzajú využitie PC zdroja na modelárske účely (namiesto toho môjho "zhoreného").

Mal som doma nejaké staré PC zdroje (typu AT), avšak 8 Ampérov v 12 Voltovej vetvi sa mi zdalo mizerne málo.

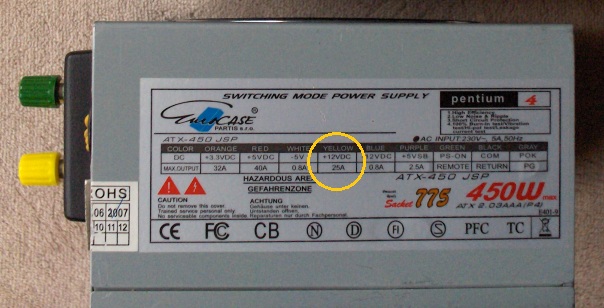

Kolega v práci mi však daroval štyri PC zdroje typu ATX, ktorých 12 Voltová vetva „ponúkala“ 25 Ampérov.

Povedal som si: To je ono. Pri dobrej vôli sa z toho bude dať urobiť vhodný zdroj v podstate zadarmo (teda z toho, ako sa v Čechách hovorí: Co dům dal).

Bolo však potrebné urobiť nejaké minimálne úpravy:

  • ATX zdroj sa okrem kolískového spínača na boku jeho skrinky zapína ešte aj elektronicky tak, že vývod PS-ON (zelený drôt) je treba spojiť s niektorým z COM vodičov (čierne drôty)

  • zdroj treba aspoň minimálne zaťažiť (väčšinou +5 Voltovú vetvu (červené drôty)), inak nie je schopný poskytovať uvádzané hodnoty napätia

Okrem informácií na modelárskych fórach je množstvo informácií aj na „Danykovom webe“. A tak vychádzajúc aj z týchto poznatkov som najprv ku zdroju pripojil nejaký starší harddisk (ako záťaž) a len tak narýchlo – drôtikom som na konektore ATX zdroja prepojil vývod PS-ON (zelený) s niektorým z množstva vývodov COM (čierne).

A hľa: dva zo štyroch darovaných zdrojov sa rozbehli. Skontroloval som napätia a zistil, že všetko je OK. Tieto dva som následne otvoril, štetcom a vyfúkaním zbavil usadeného prachu a začal premýšľať, ako z nich urobím zdroj k modelárskemu nabíjaču.

Samotná úprava spočívala v tom, že v otvorenom zdroji som tesne pri plošnom spoji „vyštikal“ všetky nepotrebné drôty (teda vývody napätí: +3,3V, +5V, -5V, -12V a vývod POK). (Vo vnútri zdroja) Som spojil vývod PS-ON (zelený) s jedným z vývodov COM (čierny) a zaizoloval. (Tiež vo vnútri zdroja) Som medzi jeden z vývodov +5V (červený) a jeden z vývodov COM (čierny) zapojil „záťaž“: asi 6W rezistor 4,7 Ohmu (do druhého zdroja som už taký nemal a tak som použil 10R/6W: veď vravím: co dům dal ).

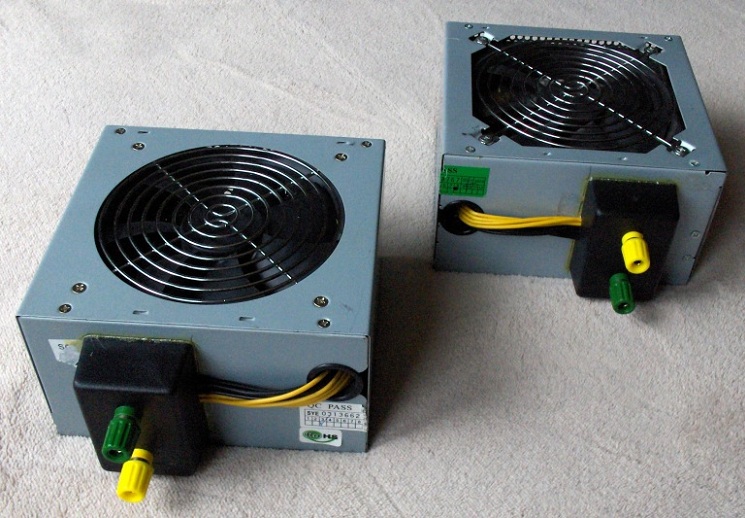

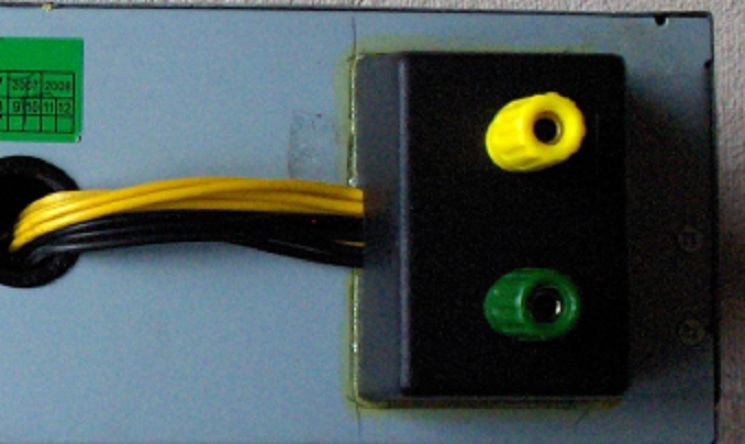

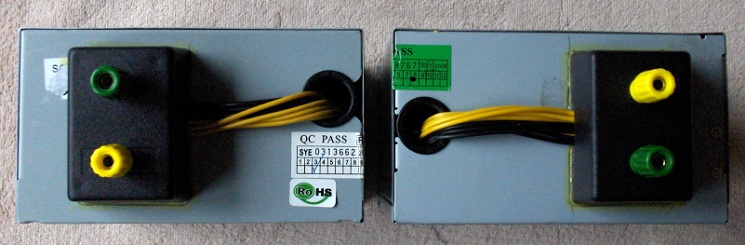

Prešmátral som domáce zásoby a našiel dve vhodné plastové krabičky a dva páry „mocných“ svoriek. Farbou nezodpovedali normám, ale do obchodu sa mi ani za nič nechcelo. Vo vnútri krabičiek je pás plošného spoja, ktorého medenú vrstvu som rozdelil na dve časti. Na každú časť je prišroubovaná a prispájkovaná príslušná výstupná svorka a päť výstupných vodičov: mínus = päť čiernych, plus = päť žltých.

Po dôkladnej kontrole správnosti zapojenia som potom zdroj „zadekloval“. Krabičku som o kryt zdroja prilepil Chemoprénom.

Potom som sa odvážil zdroje zapnúť. Fungovali oba. Skontroloval som napätie na výstupných svorkách: OK.

Pripojil som nabíjač a zapol: všetko OK. Od tej doby som pomocou týchto zdrojov už viackrát nabíjal moje LiPolky (štyri naraz) pred lietaním, teda zdroje som riadne zaťažil a zdroje sa osvedčili.

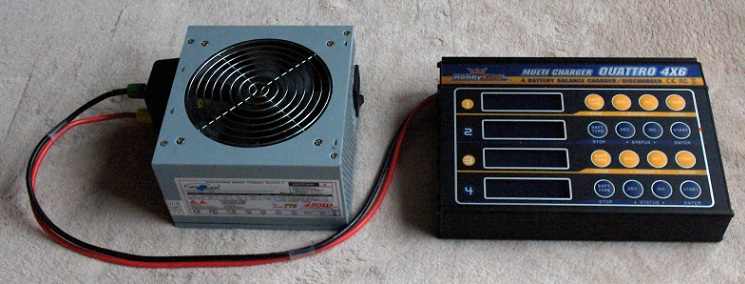

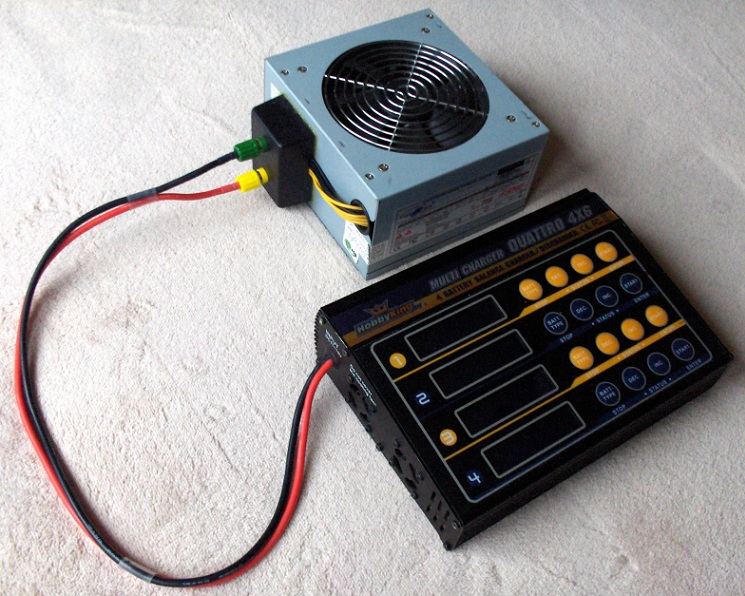

Moju domácu (pivničnú) nabíjaciu stanicu som usporiadal tak, ako je to na predchádzajúcom a nasledujúcom obrázku:

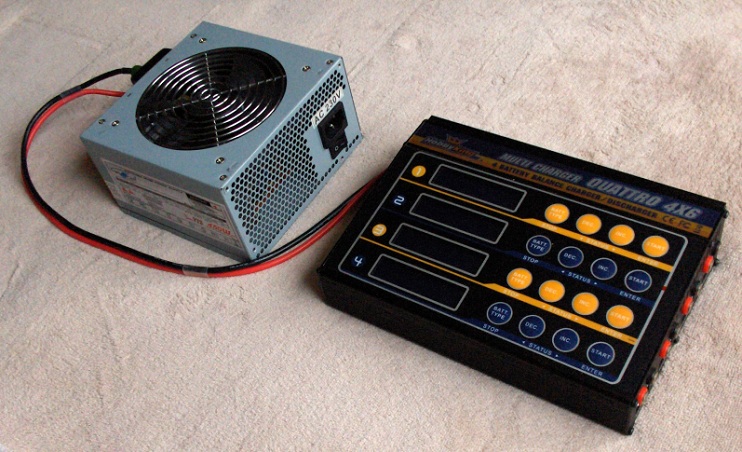

Vzduch z ventilátora vychádza bokom zdroja a smeruje na nabíjač. Aj pri najväčších odberoch pri nabíjaní, nebol prúd chladiaceho vzduchu zo zdroja znateľne teplý. Dôvod bude asi ten, že zdroj je konštruovaný na výstupný výkon 450W, zatiaľčo nabíjač z 12 Voltovej vetvi neodoberá ani 300W.












<Staršie | tento článok | Novšie>

Napísané: 1. 3. 2022, 08:10 | Prečítané: 10498x | Kategórie: Drobné nápady | Napísal: admin |
Komentáre: 7
.:. Soaron
Jj. PC zdroje sú super. Majú však jednu nevýhodu. Výkonnejšie nabíjače požadujú často väčšie napätie ako tých 12V. Menšou úpravou sa síce dá dosiahnúť nejakých 13,8V, ale to je tak všetko.
Odpoveď | 2015-05-28 20:57:15
Prispejem tiez svojou troskou do mlyna:
1, ako zdroj pouzivam DPS-600PB, na ebay sa daju kupit za cca 30E. Tym, ze najviac co nabijam je 6S/ 5800mAh s 3C, tak staci.
2, kedze si nabijacka zo zdroja cucne tak 40A, tak som uspesne spalil take obycajne zdierky na bananky, az som skoncil pri tychto
odkaz
tie to utiahnu :-)
Odpoveď | 2015-05-31 06:24:25
Mohu se zeptat na tu "souhru blbých náhod" které vedly k poruše zdroje?
Mám stejné zdroje dva a zajímá mě co s nimi nemám dělat...
Děkuji.
Odpoveď | 2018-12-06 12:25:15
.:. J O.
Ahoj Jirko.
Musím upresniť - priznať, že tá blbosť nepochádzala z onoho zdroja, ale hlavne zo mňa:
V našom dome nám "potichu" praskla plastová vodovodná rúrka. Nikde nič netieklo, až po nejakom čase sa za skriňou objavil mokrý fľak.
Ale ešte pát dní predtým začal vypadávať 3-fázový chránič. Nejaký čas som sa snažil zistiť chybu, ale nič evidentné som neobjavil. A tak som pojal podozrenie, že je vadný práve on.
Rozhodol som sa, že kým kúpim nový, tak ten pôvodný premostím medenými vodičmi (lebo inak sme boli bez elektriny). A tak som premostil všetky tri fázy (premostil som vstup s výstupom). Lenže on odpája aj nulák (to som nevedel).
A tak sa stalo, že sa medzifázové napätie rozdelilo "kadejako". Až teraz si uvedomujem, že som mal šťastie, že neodpálilo trebárs televízor a pod.
Ale nejaké vyššie napätie (vyššie ako 230V) sa dostalo práve na tento modelársky zdroj. No a ten to nevydržal.
Takže je v tom nevinne. Ale evidentne je na to citlivejší ako ostatné "renomované" spotrebiče, ktoré to na rozdiel od neho nejak ustáli.
Odpoveď | 2018-12-07 08:33:22
Děkuji za info, už jsem klidnější :-)
Odpoveď | 2018-12-07 20:52:29
.:. Soaron
Zaujímavé. Spínané zdroje sú menej náchylné na výkyvy napätia a často sú konštruované na 110 aj 230V súčasne, tak by som predpokladal, že sa ľahšie vysporiadajú aj s nárastom napätia.
Odpoveď | 2018-12-08 09:49:51
.:. B-O
Upravený zdroj z PC určite vyhovuje pre bežné nabíjače, sám mam jeden takto upravený. Jediné, čo mi na tom vadí je, že nemôžem regulovať napätie, napr. ak režem polystyrén.
Takže nakoniec som sa dopracoval t tomuto:

ALINCO DM 330-MW-II

Je tichý, regulovateľný už od 5V, alebo pevné napätie 13,8V. Prúd do 30A. ;-)
Odpoveď | 2022-03-06 09:57:49
