Vysielač Turnigy i10 s RF modulom FrSky – 5. časť

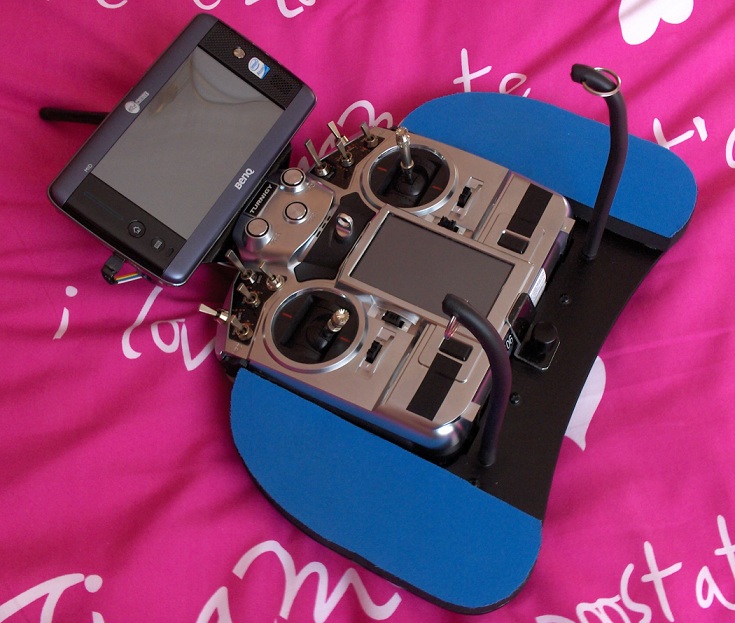

V dnešnej časti v podstate prinášame informáciu o tom, že vysielač Turnigy i10 s FrSky modulom je hotový a aj v praxi overený.

Znamená to, že je vybavený všemožne otočnou anténou (čo sme pôvodne ani nemali v pláne), ktorá sa nachádza vo svojom definitívnom umiestnení, pod minipočítačom BenQ S6.

A v takejto konštalácii boli s vysielačom realizované aj praktické skúšky – teda bol ňou riadený model.

autor: Janko O.

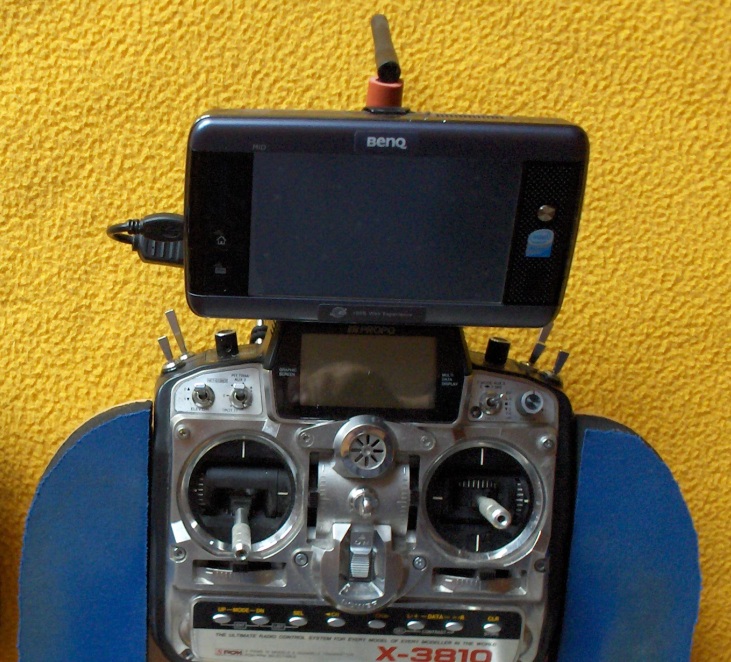

Anténu sme umiestnili na základe teoretických vedomostí ale aj praktických skúseností rovnako, ako bola umiestnená aj na vysielači JR X-3810:

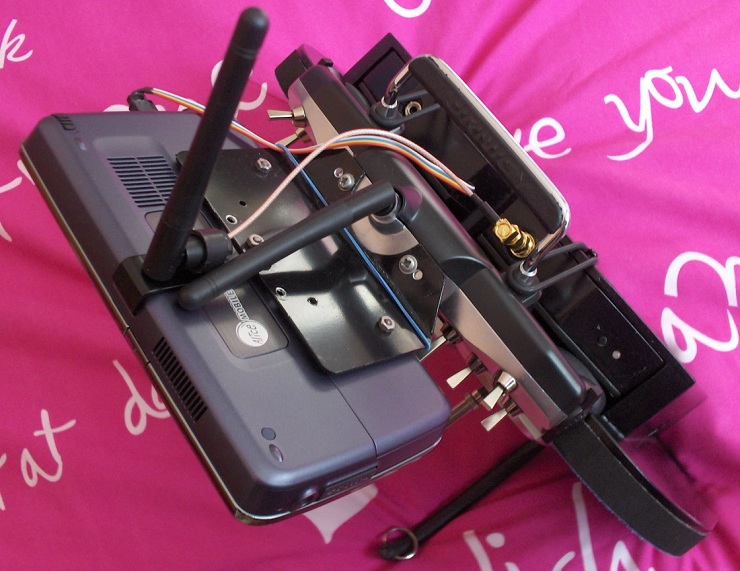

V novom vysielači sme toto umiestnenie a uchytenie trochu zdokonalili a (v rámci možností) „zestetičnili“:

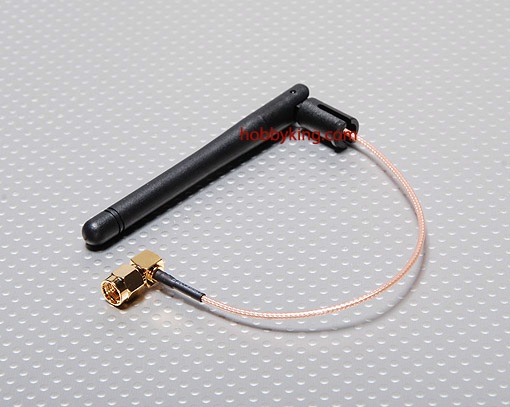

Anténa je uchytená v plastovom otočnom „kĺbe“, pričom aj samotný kĺb je možné (v inej osi) otáčať. Ako anténu sme využili náhradný diel z modulov Assan:

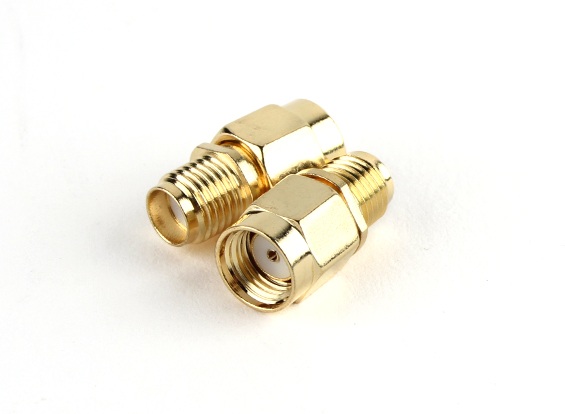

Problém je v tom, že táto anténa je vybavená „opačným“ konektorom (konektor s kolíkom, namiesto konektora s dutinkou). A tak sme použili takúto redukciu, či skôr „predlžovačku“ (na obidvoch koncoch má konektor s dutinkou):

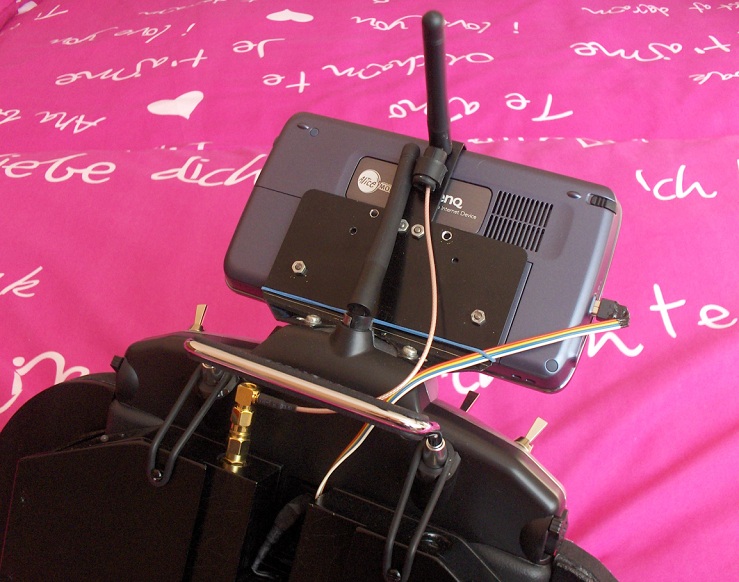

Tým bol problém vyriešený, pretože aj káblik Assan-antény má (pre nás) tú správnu dĺžku a výsledok vyzerá takto:






Čo sa týka praktického overenia i10 + FrSky, tak to sa dá zhrnúť do lakonického vyjadrenia:

Funguje to. Bez problémov, spoľahlivo. A basta.

Proste som si poletoval a časom som si už ani neuvedomoval, že model riadim pomocou iného vysielača ako doteraz. Po chvíli som už ani nevnímal, že kniple sú trochu mäkšie ako kniple vysielača JR X-3810.

Ale to je logické (a myslíme si, že aj správne): keď modelár riadi model, má vnímať model a nie vysielač. Prednosti (moderného) vysielača Turnigy i10 voči (trochu „obstarožnému“) vysielaču JR X-3810 modelár cíti hlavne pri nastavovaní modelov: letové režimy, dvojité výchylky, exponenciály, diferenciácia krídeliek, mixy … Celé mi to pripadalo ako príjemná, zaujímavá a graficky dobre spracovaná počítačová hra.













<Staršie | tento článok | Novšie>

Napísané: 14. 4. 2015, 17:16 | Prečítané: 3658x | Kategórie: Elektronika | Napísal: admin |
Komentáre: 4
Zdravím ,chcem sa Vám poďakovať za informácie ,ktoré poskytujete aj ostatným kolegom modelárom a zároveň Vás poprosiť o čo najčerstvejšie informácie ohľadom TGY-i10.Už mesiac snorím po internete a hľadám náhradu za svoju DX-5ku.Som iba malý modelár/mám 168 cm/,zaujímajú ma vetrone ,mám Blaníka L13- ku z HK ,dnes je tam cena za TGY-i10 okolo 135,.Eur v Holansku , viac menej asi lepšia voľba nie je.Od Vášho príspevku prešiel polrok ,stále trváte na svojom ,funguje to a basta? Ďakujem s pozdravom Jano RV.
Odpoveď | 2015-11-17 17:02:39
.:. J O.
Ahoj Janči.
Presne tak: Funguje to a basta.
Všetky moje tohtoročné články o lietaní (či už tie posledné s vetroňmi a pod.) síce nehovoria, čím som riadil svoje modely, ale je jasné, že to bolo Turnigy i10-kou.
Medzitým som sa s ňou ešte viac zoznámil a jej možnosťami a "hravosťou" nastavenia som nadšený.
Neľutujem, že som si vybral práve tento vysielač.
Odpoveď | 2015-11-18 08:29:55
Ahoj JO.Tak je rozhodnuté ,bude to TGY-i10 ,ale potrebujem ešte poradiť,v popise sa hovorí o meraní teploty,napätia,otáčok ale ja potrebujem výšku ,ako na to čo k tomu.
Odpoveď | 2015-11-18 21:08:19
.:. J O.
Ahoj.
Turnigy i10, tak ako je dodávaná výšku merať nevie. Skrátka na to nemá telemetrický modul (ktorý sa pripája k prijímaču) a ani prispôsobený softvér vo vysielači.
Napadlo nám, že by sa to dalo dáko "oklamať" a vyvinúť modul, ktorý by sa tváril napr. ako teplomer, ale meral by výšku. Na displeji vysielača by teplota napr. 11,2°C znamenala výšku 112 metrov.
Ale takéto riešenie sa nám nepáčilo a aj písmená (a čísla) na displeji, keď zobrazujú telemetrické dáta, sú malé a tak sme sa rozhodli použiť našu vlastnú PC telemetriu.
V tomto smere ti neviem poradiť.
Odpoveď | 2015-11-19 08:16:44
