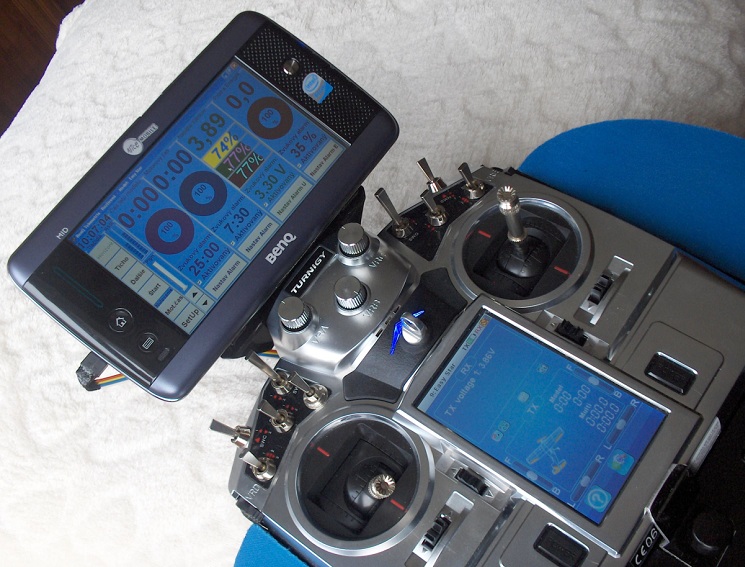

Vysielač Turnigy i10 s RF modulom FrSky – 4. časť

Za uplynulé dva týždne sme finišovali na spojení vysielača TGY-i10 a RF-modulu FrSky. Dá sa povedať, že všetko je hotové na 98 až 99%.

Okrem toho sme trochu „zrenovovali“ aj (univerzálny) pult na vysielač, ktorý mi ešte pred rokmi urobil pán Mirko Čamaj.

A tak tohto roku „vyrazím“ na lúku alebo kopec nie len s novým vysielačom, ale aj s „novým“ pultom (a vyzerá to, že aj s novým modelom (vetroňom Heron)).

autor: Janko O.

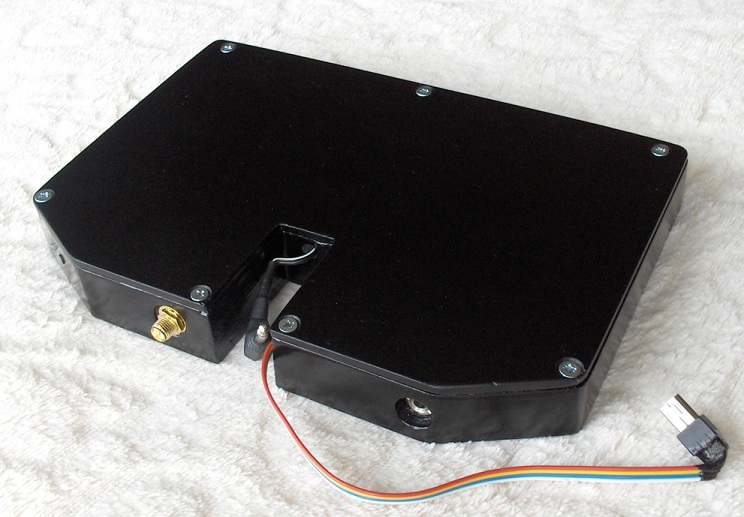

Tzv. „vložka“ bola takmer hotová už v polovici marca, len nemala kryt (dekel). V súčasnosti už má a kompletná vložka teda vyzerá takto:

Čiernou matnou farbou nastriekaná vložka sa akosi nehodila k pultu v jeho prírodnom drevenom odtieni. A tak bolo rozhodnuté, že omladzovaciu kúru absolvuje aj on. Pôvodne (ešte pred pár dňami) vyzeral takto:

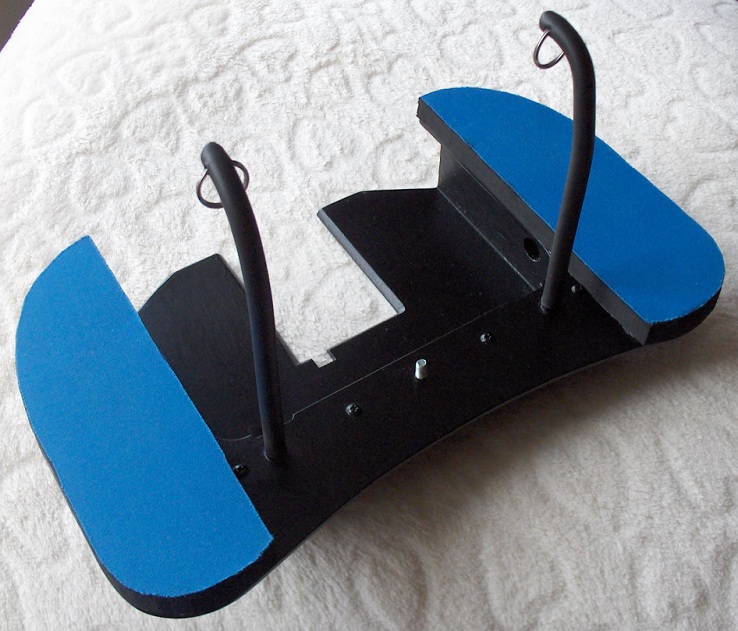

Dnes vyzerá trochu inak:

  • drevené časti boli prebrúsené a nastriekané na čierno-matno

  • držiaky popruhov sú tiež čierne matné (je na nich natiahnutá čierna zmršťovacia bužírka)

  • pôvodné („prepotené“) opierky boli nahradené novými, motorovou lupienkovou pílkou  vyrezanými z predložky klávesnice

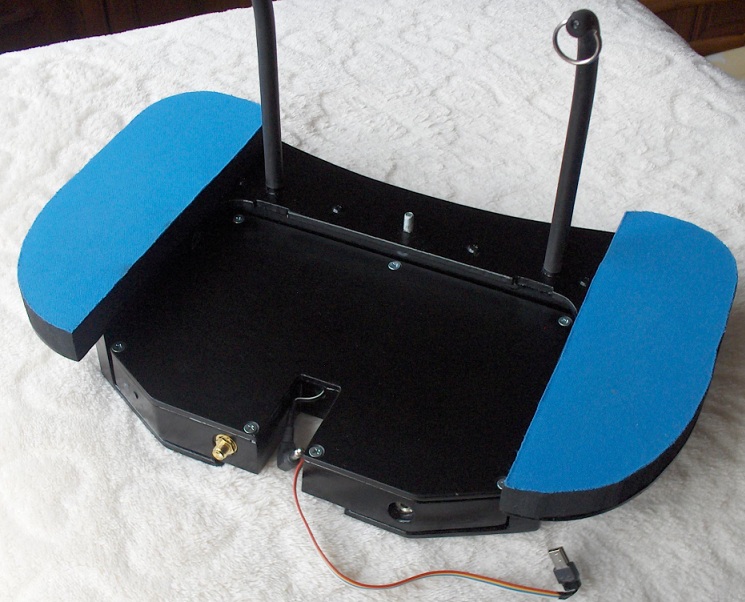

Vzhľadom na to, že vysielač Turnigy i10 je plochší ako väčšina vysielačov (a teda plochší aj ako JR X-3810), tak ho bolo treba niečím podložiť, aby nebol v pulte „utopený“. A aby táto podložka či vložka nebola len samoúčelná, tak do nej bola umiestnená „doplnková“ elektronika. Takto to vyzerá, keď je vložka umiestnená na dne pultu:

Ona „prídavná“ elektronika musí byť nejako prepojená s vysielačom. Jedno prepojenie privádza PPM signál z vysielača TGY-i10 do vysielacieho DHT modulu FrSky (čierny káblik zakončený „Jack“ konektorom):

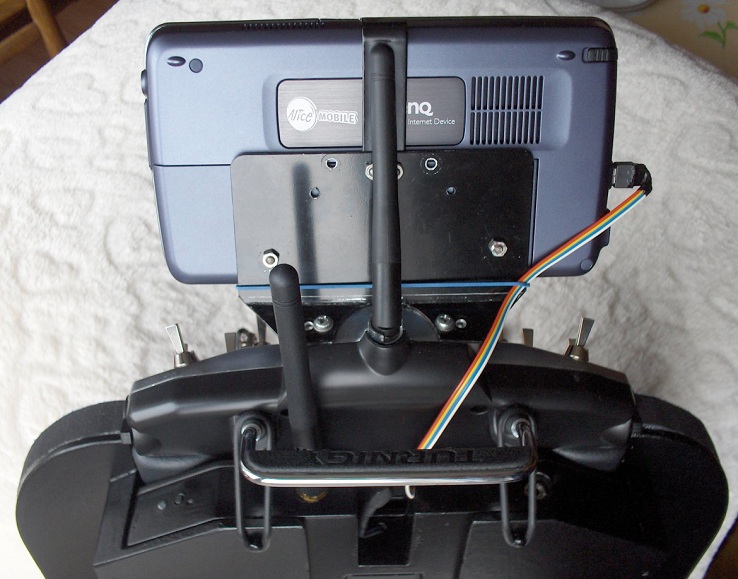

druhé prepojenie privádza telemetrické dáta z DHT modulu do mini-počítača BenQ S6 (farebný plochý káblik zakončený mini-USB konektorom):

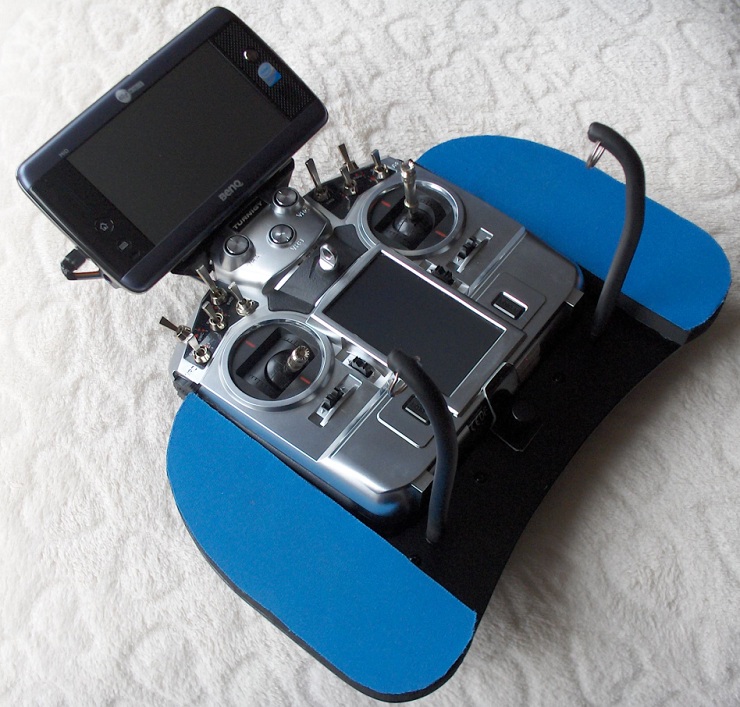

A takto vyzerá vysielač TGY-i10 vložený do pultu:

Prvým modelom, ktorý „mal tú česť“ s novým vysielačom, bol Easy Star NET. Bolo ho nutné mierne „prekáblovať“, pretože vysielač JR X-3810 má iné poradie kanálov, ako vysielač TGY-i10. Vysielače JR (Japan Radio) a Graupner majú takéto poradie kanálov:

  • 1: plyn

  • 2: krídelká

  • 3: výškovka

  • 4: smerovka

Vysielač Turnigy i10 má klasické (tzv. „Futabské“) poradie kanálov:

  • 1: krídelká

  • 2: výškovka

  • 3: plyn

  • 4: smerovka

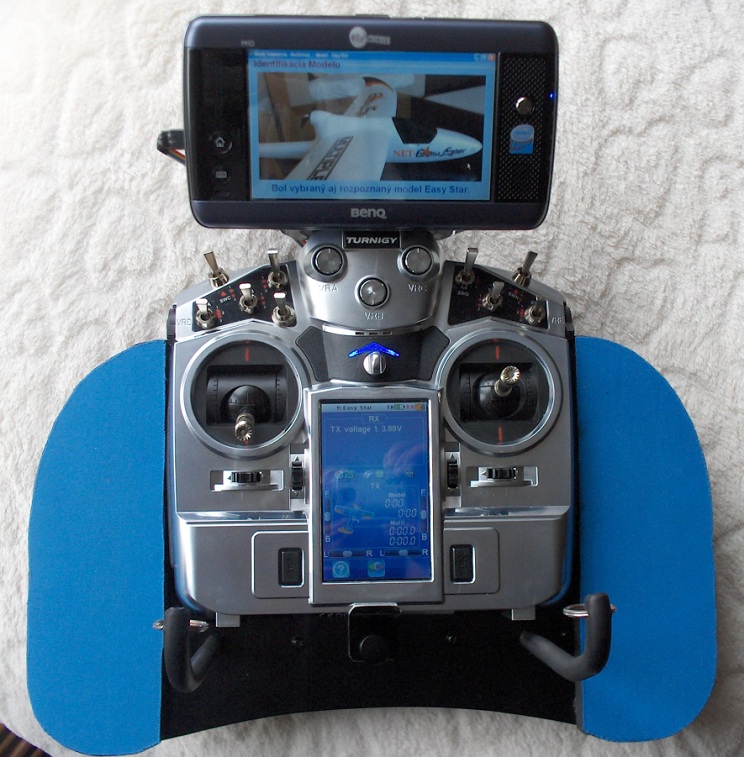

Po úspešnom prekáblovaní a zapnutí bol Easy Star takto identifikovaný PC-Telemetriou (zobrazením fotografie identifikovaného modelu, textom: „Bol vybraný a rozpoznaný model Easy Star“ a tiež rovnakým hlasovým oznamom):

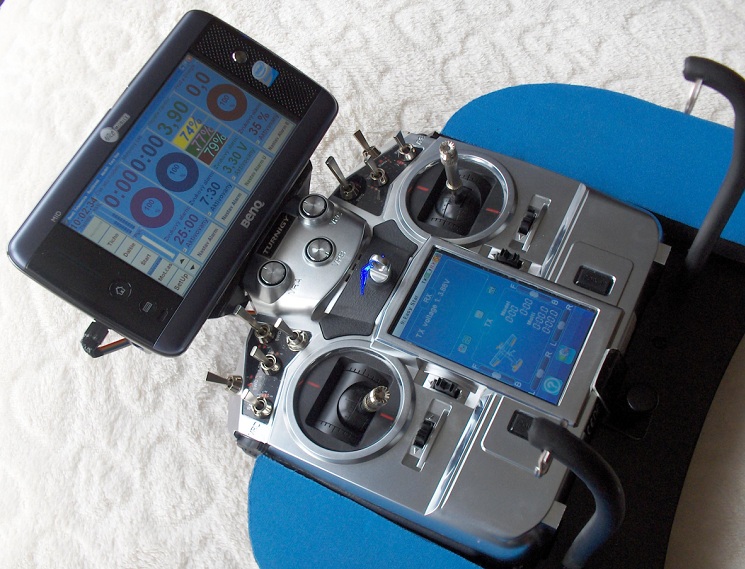

Potom už bol vysielač pripravený na použitie (len škoda, že nenormálne fúkalo). Za pozornosť stoja aj predĺžené riadiace páčky (kniple):

Mohlo by sa zdať, že farebné pojatie celku je akousi parafrázou na známy film. Niečo v duchu "50 odtieňov šedej (a modrej)".

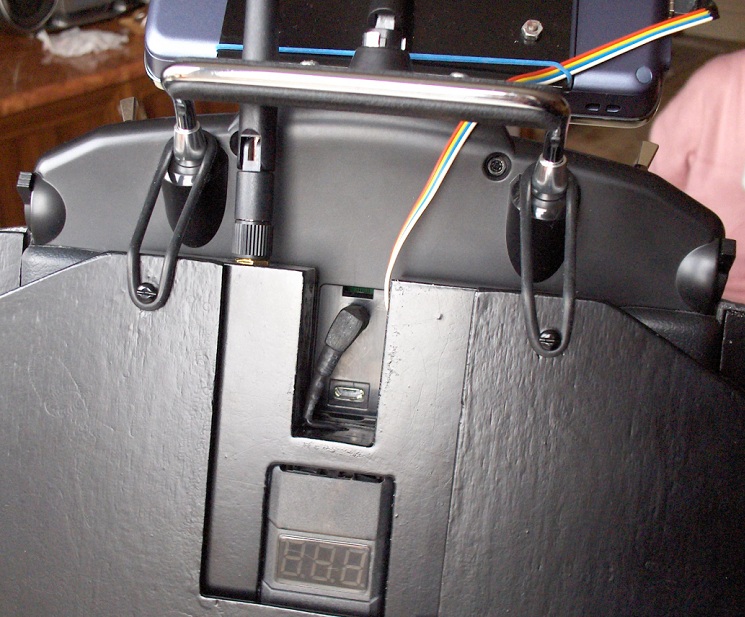

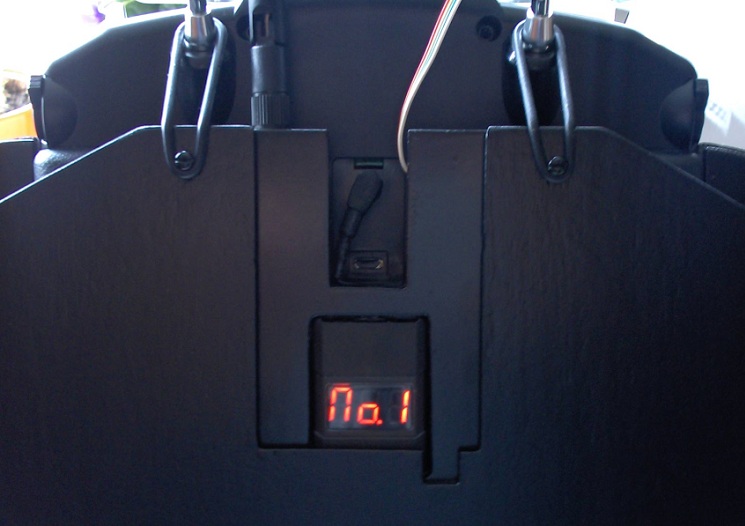

Stav článkov (2-článkovej) batérie, napájajúcej DHT modul FrSky, je kontrolovaný Battery Checkerom, vrátane akustickej signalizácie minimálneho napätia:

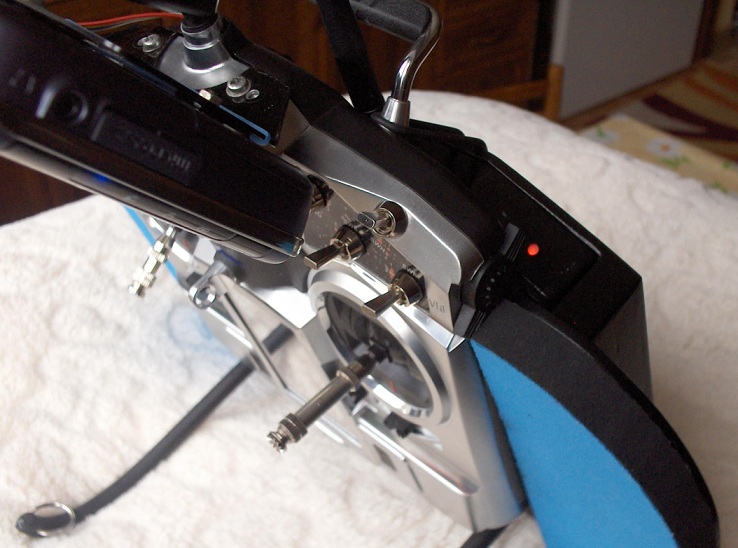

Ovládacie tlačidlo a viacfarebná indikačná LEDka DHT modulu FrSky sú k dispozícii na pravej čelnej strane vložky:

A tak jediné, čo chýba ku 100%-nému stavu, je anténa, ktorá bude umiestnená podobne ako na „starom“ pulte (druhý obrázok od vrchu). Tá sa zatiaľ nachádza na „polceste“ medzi Čínou a novým pultom .















<Staršie | tento článok | Novšie>

Napísané: 29. 3. 2015, 12:32 | Prečítané: 10526x | Kategórie: Elektronika | Napísal: admin |
Komentáre: 4
.:. Soaron
Dobrá práca, ako stále. Ak by som nemal Auroru9, tak by som už aj objednával Turnigy.
V poslednej dobe dosť intenzívne premýšľam nad telemetriou, ale Hitec sa mi zdá pridrahý. Možno skúsim objednať FrSky modul. Na internete kolujú správy, že s Aurorou by mohol fungovať.
Odpoveď | 2015-03-29 20:24:07
.:. mior | mail
Mne funguje FrSky modul s Aurorou už 3 roky. Žiadny problém, iba že má 8 kanálov namiesto 9. Ale nevadí mi to.
Odpoveď | 2015-03-30 09:41:14
.:. Soaron
To je super správa z prvej ruky. Mohol by si to viac rozviesť? Hlavne to, ktorý modul používaš (DF alebo FF) a či používaš Vašu telemetriu, alebo si kupoval tú od FrSky?
Odpoveď | 2015-03-30 17:21:07
.:. mior | mail
Napíš mi Tvoj mail na rcmodely@cevaro.sk, porozprávame sa o tom.
2015-03-30 17:36:13 | Príspevok upravený: 2015-03-30 17:36:48
