Cheali Chargers – nabíjačky s Open Source – 7. časť
-----------------------------------
autor: István Magi
preklad: Imrich Kišš
pripravil: Janko O.
Nabíjačky Cheali – Firmware
Pôvodný článok je na web stránke Istvána Magi.
Nabíjačky Cheali – Kalibrácia
Podstatou kalibrácie je softvérové kompenzovanie nepresností vnútorných súčiastok nabíjačky.
K tomu sú potrebné nasledujúce veci: jeden vybalancovaný 6 článkový akumulátor (nemal by byť úplne nabitý), presný voltmeter, ampérmeter a vodiče. Počas kalibrácie budú tiecť akumulátorom nabíjacie aj vybíjacie prúdy.
V prípade menšieho počtu článkov, sa dajú nakalibrovať len tie kanály balancéra, ktoré vieme zapojiť.

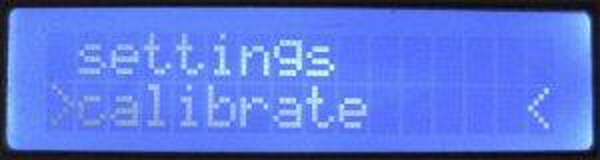

Kalibrácia sa navolí v menu options/calibrate

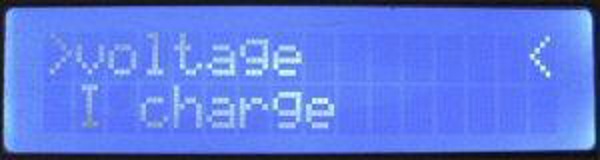

Zvolíme kalibráciu napätia:
Pripojíme obidva konektory z akumulátora (silový aj servisný (balančný)). Na presné nastavenie napätia použijeme voltmeter.

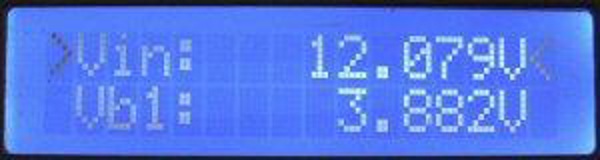

Vin – napätie na svorkách silových kontaktov:
Pomocou tlačidla Enter sa zaháji nastavenie zvolenej hodnoty (hodnota začne blikať).
Tlačidlá (+) a (-) slúžia na presné nastavenie hodnoty a tlačidlom Enter sa hodnota uloží.

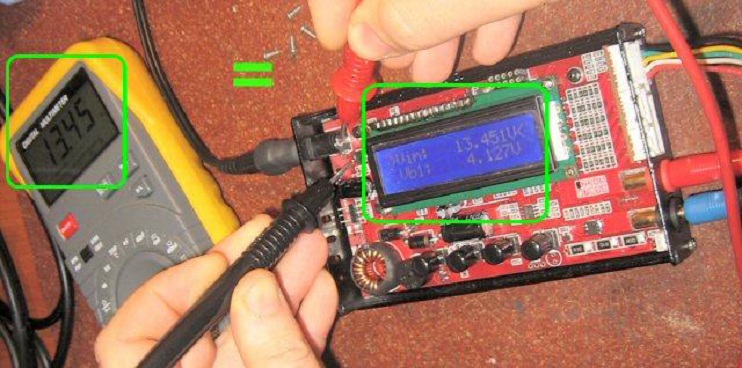

Miesta na meranie hodnoty Vin. Hodnota nameraná voltmetrom sa musí zhodovať s nastavenou hodnotou.

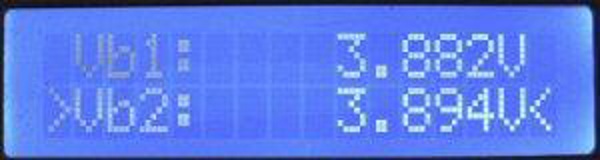

Vb1 až Vb6 sú napätia jednotlivých článkov. Napätie Vb1 predstavuje článok, ktorý sa nachádza bližšie k zápornému vodiču.
Na nastavenie jednotlivých napätí sa rovnako používajú tlačidlá (+) a (-) a Enter na uloženie hodnoty.

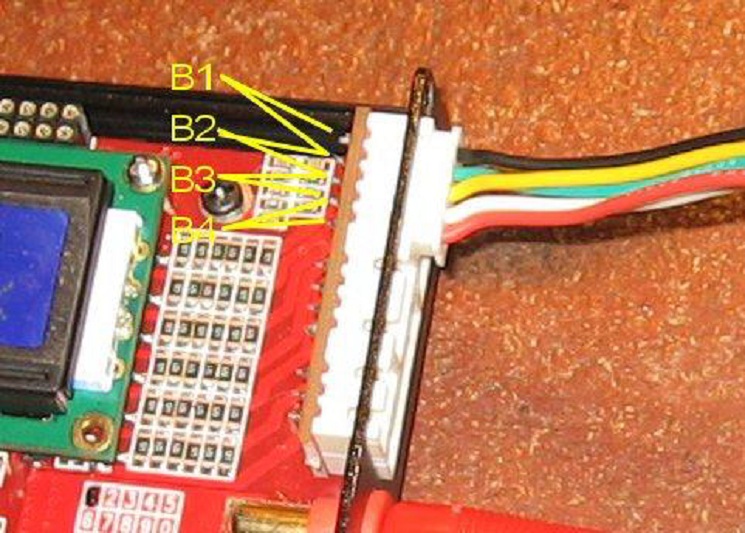

Miesta na balančnom konektore pre meranie napätí na jednotlivých článkoch (4s LiPo). Tu musíme dať veľký pozor, aby sme náhodou nespôsobili skrat!
Vb1 = medzi bodmi B1, Vb2 = bodmi B2, atď...
Ak by sme sa z dôvodu chyby „bat disc“ nevedeli dostať do tejto podsekcie, tak zvolíme v menu RESET DEFAULT, t. j. nastavíme hodnoty kalibrácie do pôvodného stavu.
Pozor! Touto voľbou sa vrátia všetky nastavenia do pôvodného stavu.

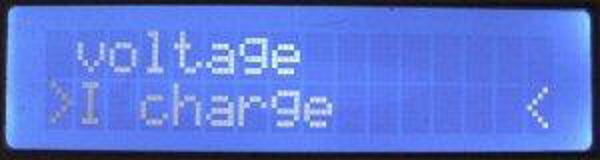

Kalibrácia prúdu:
Budeme musieť vykonať 4 merania. Ampérmeter zapojíme do série s jedným zo silových vodičov. Musíme si dať pozor na maximálnu hodnotu prúdu nášho ampérmetra a zabezpečiť dobrú vodivosť medzi prepojenými komponentmi. Pridržiavanie vodičov rukou je zlý nápad.

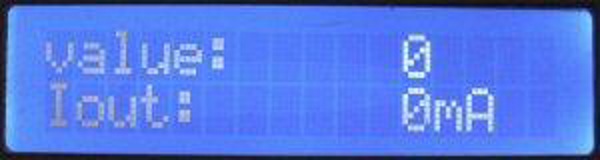

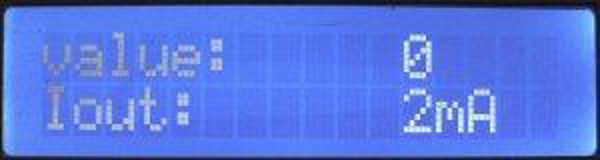

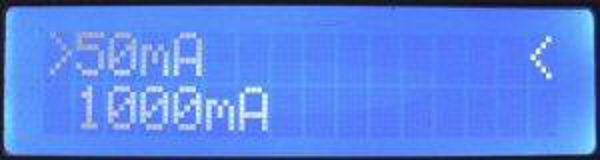

Vstúpime do sekcie options/calibrate/I charge a pripojíme akumulátor. Pri 50mA možnosti sa musí hodnota (value) zvyšovať dovtedy, kým sa na ampérmetri nezobrazí 50mA.
Potom dáme Enter. 1A kalibrácia prebieha analogicky, t. j. hodnota sa nastavuje až dovtedy, kým ampérmeter neukazuje 1A. Hodnoty týchto prúdov sú závislé na type/výkonu nabíjačky.

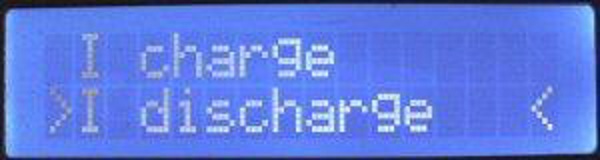

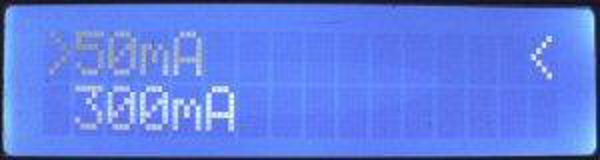

Prejdeme k nastaveniu vybíjacieho prúdu options/calibrate/ I discharge a vykonáme to isté nastavenie.
Hodnota „d:xx“ sa používa len na ladenie a nemusíme sa ňou vôbec zaoberať.
Musíme byť opatrní, lebo pri nastavovaní prúdov tečie akumulátorom prúd a všetky ochranné obvody nabíjača sú v tomto režime vypnuté. Prekročenie maximálnych povolených hodnôt nabíjača, alebo nastavením zlých hodnôt, môže dôjsť k jeho zničeniu!
Pri opustení kalibračného menu, softvér sám skontroluje nastavené hodnoty (len verzia Nagy József). V prípade nevhodnej hodnoty sa zobrazí chybové hlásenie.
Chyby:
F1: chyba riadenia maximálneho prúdu (bude fungovať so zníženým prúdom)
F2: chyba merania prúdu
F3: chyba riadenia vybíjania
F4: chyba merania vybíjacieho prúdu
Príčiny chýb a ich odstránenie:
Popísané chyby sa pri správnom nakalibrovaní vyskytujú v prípade chyby samotného hardvéru. Tieto chyby väčšinou zapríčiňujú len obmedzenie veľkosti nabíjacieho prúdu, ale nabíjačka zostáva naďalej funkčná. Je veľmi pravdepodobné, že v tomto prípade nebola nabíjačka schopná dodávať maximálny výkon ani s pôvodným softvérom, aj keď hodnoty na displeji nabíjačky dosahovali svoje maximá.
F1, F3: chyby riadenia. Vyskytuje sa len sporadicky. Môžu byť spôsobené chybou výkonových FET tranzistorov, alebo buffer kondenzátorov.

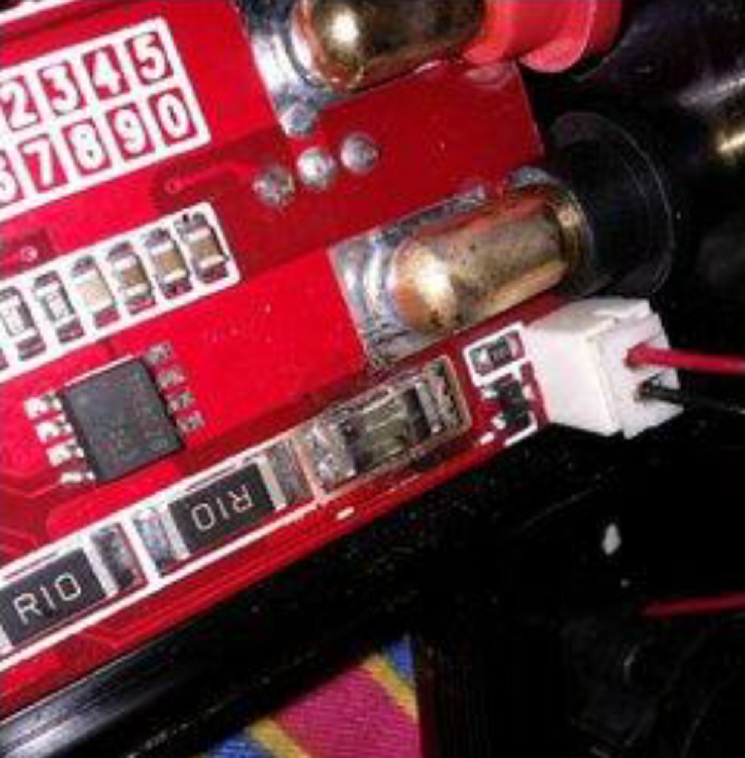

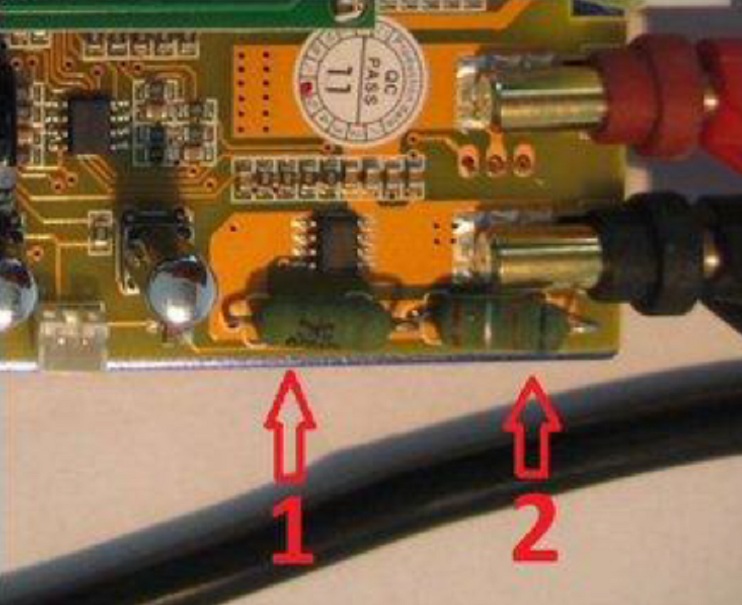

F2, F4: chyby merania prúdu. Vyskytujú sa často. Väčšinou sa dajú vyriešiť výmenou dvoch výkonových odporov.
1: 0,05 Ohmu (prípadne 2 x 0,1 Ohmu zapojené paralelne)
2: 0,5 Ohmu
Kalibrácia teplomera:
Postup je identický. Musia sa zadať dve relatívne vzdialené hodnoty, napr. 20 a 60 C. K tomu môžeme použiť napr. fén na vlasy. Prednastavené hodnoty kalibrácie teplomera, majú väčšinou dostatočnú presnosť, tak že sa táto kalibrácia ani nemusí robiť.

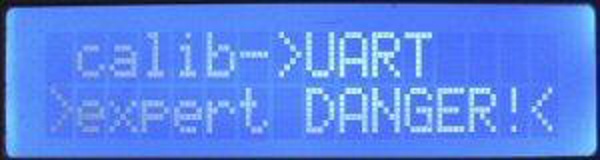

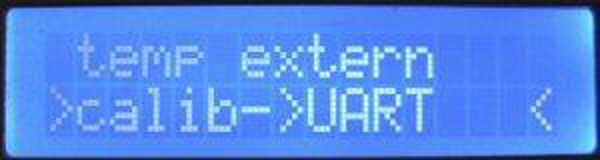

Calib -> UART menu:
Pre prípad ladenia posiela textové balíčky o aktuálnych kalibračných hodnotách. Prednastavená hodnota je 9600 baud 1 stop 8 bit no parity.
Expert DANGER! menu (len pre 50 - 80W nabíjačky):
Podľa niektorých zdrojov sa táto možnosť nemusí používať vôbec.
RESET DEFAULT menu:
Premaže všetky hodnoty kalibrácie, vhodné pre znovukalibrovanie.
Kým sa nevykoná kalibrácia, je nabíjačka nefunkčná! Nevhodne nastavené kalibračné hodnoty, môžu viesť k poškodeniu nabíjačky, ktorá následne môže spôsobiť požiar!
