Merač Ri LiPoliek s výpočtom Céčok, max. Prúdu a s pamäťou

Prinášame ďalšiu verziu softvéru pre náš merač vnútorného odporu 2 až 6-článkových LiPoliek.

Okrem merania napätí a vnútorných odporov jednotlivých článkov a celej sady, vypočíta aj „Céčka“, maximálny odoberateľný prúd (pre pokles napätia o 10%) a tiež si pamätá poslednú nastavenú kapacitu meranej LiPol batérie.

autor: Janko O.





Chrobáka v hlave, ktorého nám pred vyše dvomi týždňami nasadil Michal Kaško tým, že nás „dotlačil“ k tomu, že sme merania doplnili o výpočet Céčok (C-rate), opäť prebudil k životu náš modelársky kolega Peter z Popradu. Peter používa krásny nick „sraj“ a v maili nám napísal:

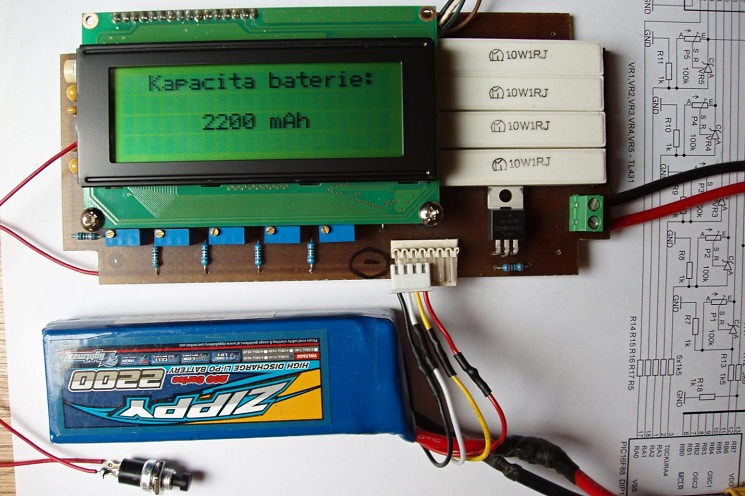

... Napadlo mi ešte k programu, (je prednastavené na kapacitu 2200mA), či by nebolo šikovnejšie, aby si to pamätalo posledné nastavenie. Príklad: idem premerať sadu lipoliek (8ks) 1300mA, nebolo by treba stále nastavovať a potom zase sadu 3300mA (6ks) atd. ... samozrejme mi to len tak napadlo ...“

Peter, vďaka za nápad.

Opäť mi nezostávalo nič iné, ako niekde „vyšašiť“ zopár voľných Bytov v programovom kóde mikrokontroléra (stále PIC16F88). A tak som niektoré hlásenia oklieštil či obrezal (teraz neviem, či to bolo vyklieštenie alebo obriezka ), pretože v meraniach a výpočtoch sa ušetriť nedalo už nič.

Keď už bolo všetko hotové, napadlo mi, že keď to vyrátava Céčka, že by to z nich a z kapacity batérie mohlo vypočítať maximálny odoberateľný prúd. A tak som zase musel okliešťovať a obrezávať.

Ale vyvstal aj ďalší problém: kde na displeji túto hodnotu zobrazovať? Samostatné miesto nebolo a tak som zvolil kompromisné riešenie, keď sa v primeraných intervaloch hodnota Céčok strieda s maximálnym prúdom.

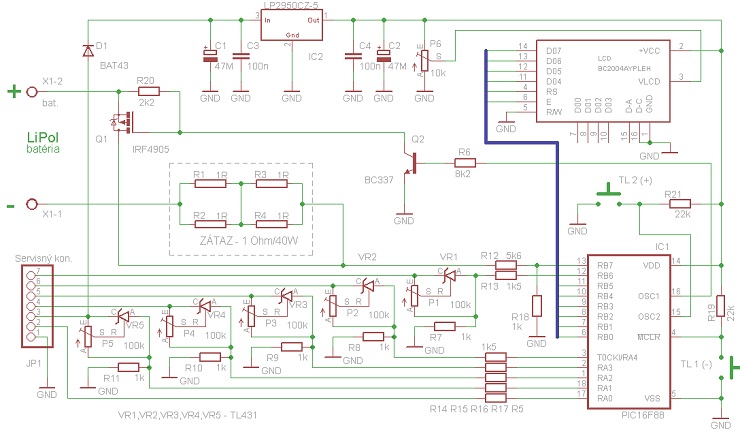

Navyše Peter poslal aj ďalšie podklady pre výrobu merača:

... Tak posielam tie súbory. Sú tam aj nejaké obrázky ak chcete robiť nejaký článok, pokec nechám na Vás.

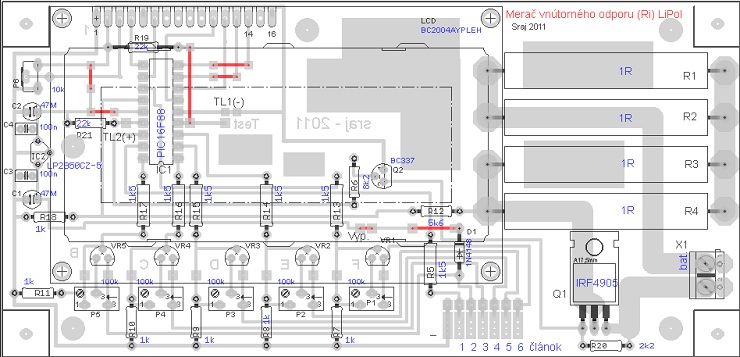

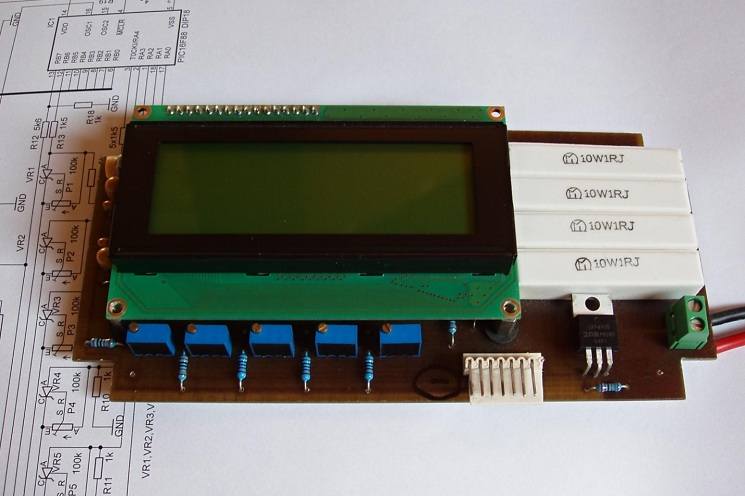

Tak len dodám: displej mám prepojený pomocou kolíkovej lišty (netreba prepojovacie kábliky) a DPS je tomu prispôsobená pre veľký displej 4x20 Bolymin BC2004AYPLE (a jemu podobných čo je väčšina dostupných).

Je tam už zahrnutá aj úprava (odpor). Súbory sú v programe Eagle 6.1 a sú free, ak by si chcel niekto niečo upraviť. Je tam aj Excel šablóna pre výpočet, tiež free, možno sa niekomu pridá ...“

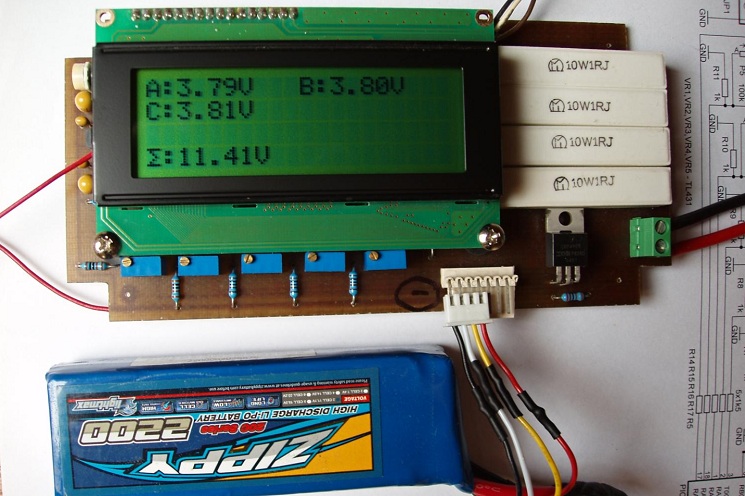

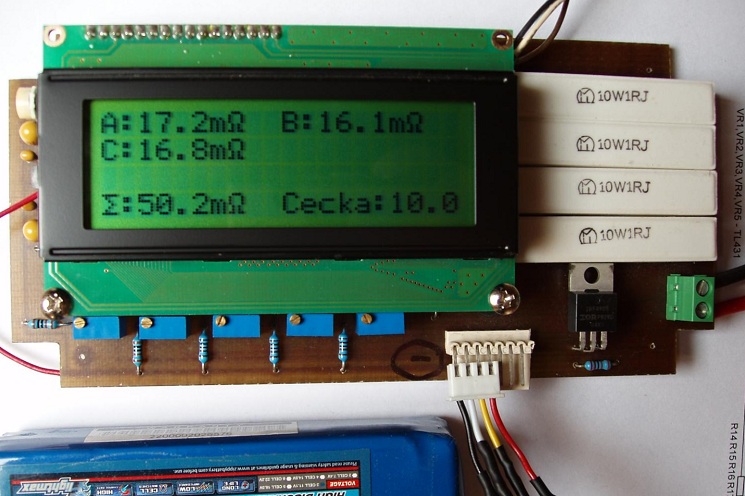

Fotografie sme dali do tohto článku, spomínané (Eagle a pod.) súbory sú komprimované a sú v sekcii Download alebo priamo TU.

Dva HEX súbory pre mikrokontrolér (PIC16F88) sú taktiež komprimované a tiež sú v sekcii Download alebo priamo TU.

Dva sú preto, lebo niektoré (napr. na Ebay-i kúpené) displeje (pri použití hex-súboru verzie A) nesprávne zobrazujú znaky Suma a Ohm. Pre ne je určený hex-súbor zakončený písmenom B. Ostatní môžu použiť súbor A.

Samozrejme, že nové hex-súbory budú pracovať aj v pôvodnom merači vnútorného odporu 2 až 6-článkových LiPol a aj vo verzii merača podľa podkladov Cyrila K. (po doplnení o druhé tlačidlo (a k nemu pripojený rezistor)).


Poznámka na záver:

Náš starší brat Milan potreboval dve nové batérie do čerstvo-zalietnutého modelu ViperJet. Miroslav mu v európskom sklade Hobby-Kingu objednal Turnigy Nano-Tech 5000mAh, 45/90 C.

V priebehu necelého týždňa boli baterky tu a tak som neodolal a zmeral som ich. Napätia jednotlivých článkov u obidvoch boli v pohode: tesne okolo 3,80V. Jedna mala Céčka vyše 41, druhá tesne nad 42. Podotýkam, že merané bolo pri teplote 20 stupňov Celzia a batérie neboli nabité.

Nemal som možnosť zmerať im parametre pri teplote 25 stupňov Celzia a v plne nabitom stave, ale je evidentné, že ich Céčka (pri poklese napätia o 10%) by isto zodpovedali deklarovanej hodnote: 45 (a asi by ju aj mierne prekročili). Taktiež sa dá predpokladať, že aj tie „druhé“ (vyššie) Céčka (pri poklese napätia o 20%) by boli dosiahli, či prevýšili hodnotu 90.

Okrem toho, že nás výsledky meraní potešili v tom, že sme Milanovi kúpili dobré batérie, potešil nás aj fakt, že náš merač vnútorného odporu (navzdory rôznym pochybnostiam) meria dobre a že aj „náš“ vzorec:

                 C = 0,37 / (Ri x Kapacita)               alebo                Ri = 0,37 / (C x Kapacita)

je (navzdory všemožným pochybnostiam) správny.




Súvisiace články:

Merač vnútorného odporu LiPoliek teraz aj s výpočtom „Céčok“

Merač vnútorného odporu (Ri) 2 až 6-článkových LiPol batérií

Céčka a vnútorný odpor LiPo akumulátorov

Nedeľné zalietavanie Viper-Jeta







<Staršie | tento článok | Novšie>

Napísané: 9. 3. 2014, 17:35 | Prečítané: 8982x | Kategórie: Elektronika | Napísal: admin |
Komentáre: 11
.:. sraj | mail
..pekný článok. vďaka Janko.
sraj.
Odpoveď | 2014-03-10 15:42:32
Zdravím páni!
Na tomto webe odvádzate krásnu a záslužnú prácu. Páči sa mi tiež, že sa nenecháte odradiť vrtákmi a neprajníkmi :).

Neustále vylepšovanie merača je super, no nejako mi uniklo do akej mechaniky je táto verzia merača navrhnutá, viete prosím špecifikovať typ krabičky? Mám na mysli túto poslednú verziu dps od Petra z Popradu.
Ďakujem!
Odpoveď | 2014-03-10 19:19:55
.:. J O
No, to by nám mal naznačiť Peter (sraj).
Mám dojem, že jeho plošák je ešte väčší ako plošák Cyrila K., takže do krabičky, ktorú som použil ja, by sa asi nevošiel.
Odpoveď | 2014-03-11 09:02:58
.:. sraj | mail
..áno DPS je trošku dlhšia 160x77 mm a je to navrhnuté pre krabičku KP29 odkaz
Odpoveď | 2014-03-11 15:32:43
.:. lubon
Vďaka za info!
Odpoveď | 2014-03-14 10:56:51
Ahoj, tiež by som si chcel postaviť tento merač len v mikroprocesoroch uplne mimo či by ste mi nevedeli poradiť niaky jednoduchý programátor a software k nemu.
Odpoveď | 2014-04-14 11:59:56
.:. J O
Ja mám tiež len taký jednoduchý z Ebaya za asi 12 USD.
Daj do Googlu hľadať slová: PIC programmer Ebay a dostaneš nejakú ponuku ako napr toto:
odkaz
Odpoveď | 2014-04-16 09:50:27
Použil jsem displej MC2004ESYL z GME kat. číslo 513-077 a firmware B.:-D
Odpoveď | 2014-04-16 17:38:48
Ahoj kluci, postavil jsem si tento měřák. Kamarád mi naprogramoval PIC-ku, ale nejede mi to. Když přidám hodně kontrast tak svítí odbelníčky první a třetí řady. Na výstupech pro display je všude 5V. Vše několikrát kontrolováno. Nahrán HEX A.
Nějaké nápady?
Odpoveď | 2020-10-26 18:48:38
.:. J O.
Ahoj Lumíre.
Skús odpojiť displej a zmeraj napätie na pinoch PIC-u (6, 7, 8, 9, 10, 11), ktoré vedú k displeju.
Isto by na všetkých nemalo byť +5V. Nebolo by zlé, pozrieť sa na to aj osciloskopom (ak máš dákeho známeho). Mali by tam byť nejaké impulzy.
Ak to tak nie je, tak je problém v mikrokontroléri (PIC), alebo je niečo zle zapojené.
Ak tam impulzy sú (a napätia na nich nie je +5V), tak môže byť problém s displejom. Tých problémov môže byť niekoľko, ale občas to býva problém s poradím vývodov.
Ten displej máva aj podsvietenie a jeho dva vývody niekedy bývajú na začiatku číselnej rady vývodov a niekedy na jej konci.

Ešte je tu možnosť, že mi to pošleš a ja sa na to pozriem.
Odpoveď | 2020-10-27 08:20:45
Díky za odpověď. Vzal jsem to do "vlastních rukou", půjčil jsem si programátor a už to jede. Musel jsem laborovat s nastavením programátoru pro programování. Možná by to nebylo špatné to tady někde uvést (pro lamy jako jsu já ;-). Ale dík za super rychlou podporu, to jsem teda nečekal :-)
Odpoveď | 2020-10-27 11:38:38
