Výroba AssOrxu krok za krokom - 1.časť
Pod pojmom „sériová“ je treba rozumieť 8 kusov, pre moju vlastnú potrebu a zhruba rovnaký počet kusov pre Miroslava, ktorých výrobu si realizuje on sám (s pomocou vzorového kusu).
No a keďže sme sa do toho pustili, tak sme to pre uľahčenie práce prípadným záujemcom aj zdokumentovali.
autor: Janko O.
Keďže overovacia „séria“ dopadla dobre, bolo rozhodnuté, že môže začať „sériová“ výroba.
Z vlastných skúseností máme overené, že takáto (malo)sériová výroba je oveľa rýchlejšia ako samostatná výroba jednotlivých kusov. Ide o to, že sa minimalizujú (nie len časové) straty, pripadajúce na prípravné práce (vyberanie a neskôr odkladanie náradia (pri sériovej výrobe 1x, pri jednotlivej výrobe 8x) upratovanie nečistôt po vŕtaní, brúsení ...), ale aj jednotlivé výrobné úkony opakované tesne za sebou idú viac „od ruky“ ako keď sú vykonávané s väčším časovým odstupom.
Skrátka: sériová výroba 8 ks AssOrxu netrvá 8-krát dlhšie, ako samostatná výroba jedného kusu.

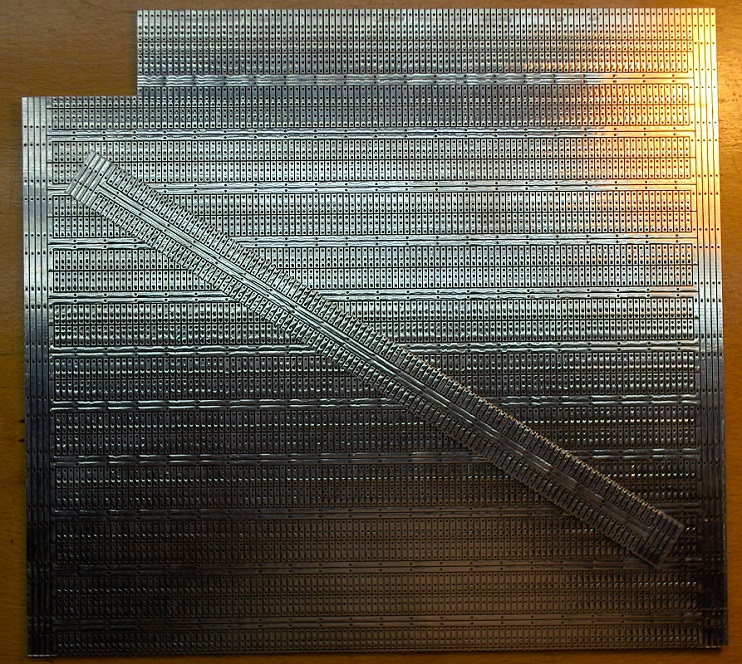

Z takejto platne univerzálneho plošného spoja sme (na správnom mieste) odstrihli pás široký 20 mm.
Dostali sme toto.

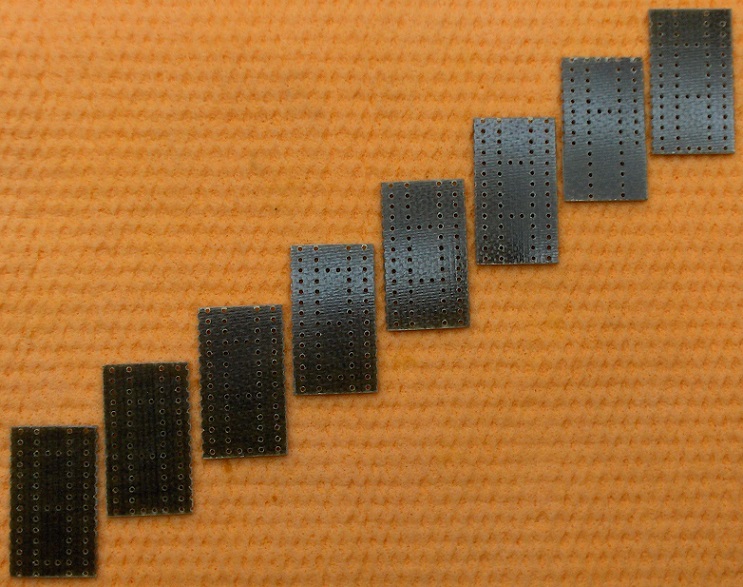

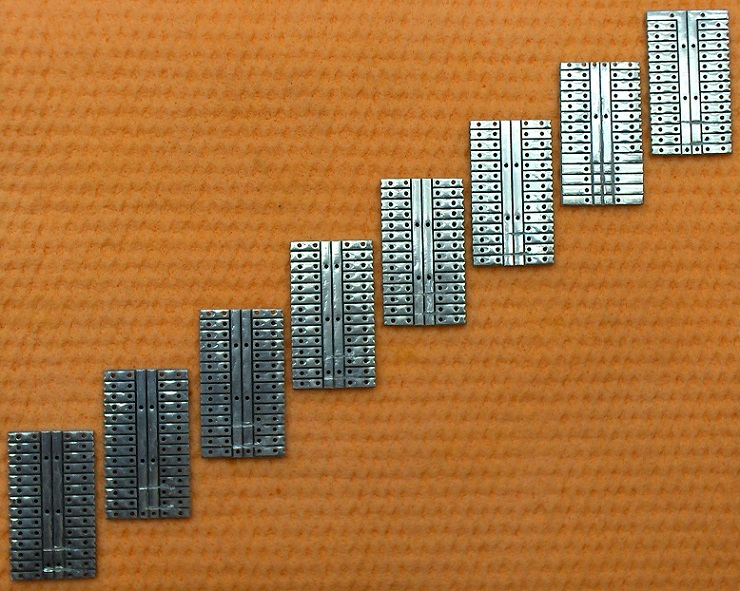

Pás sme rozdelili na 8 kusov o rozmeroch 35 x 20 mm.

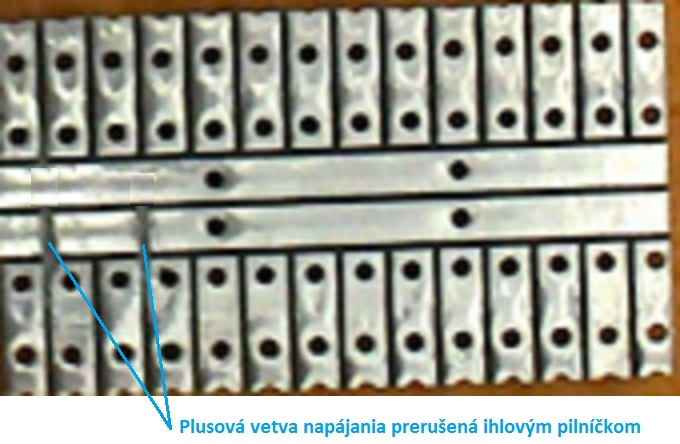

Každý kus sme upravili (preškrabnutím) podľa obrázku.
Pohľad so strany súčiastok.

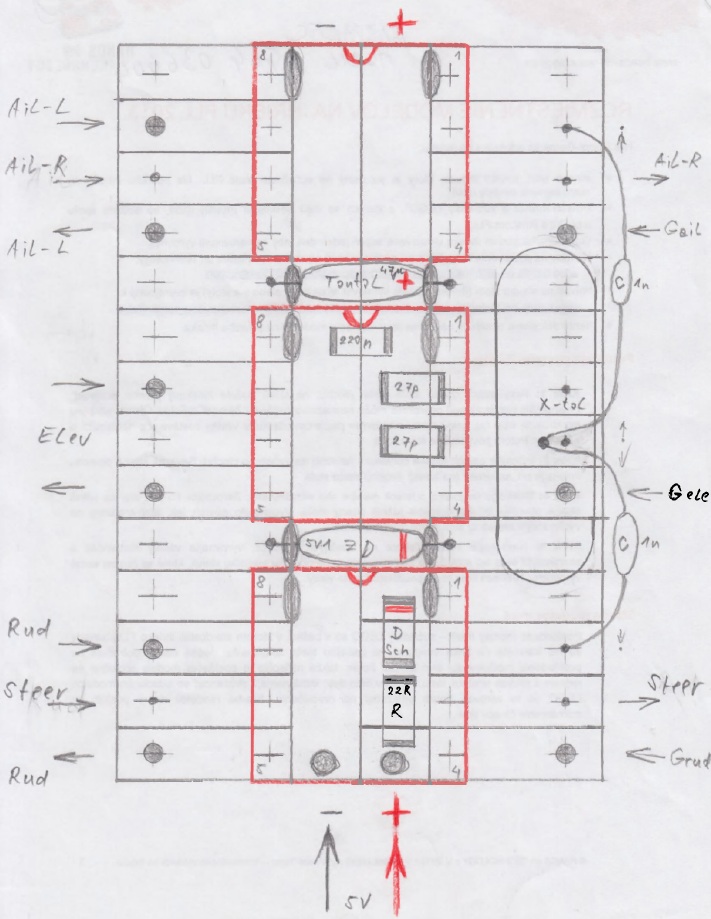

Na akejsi (nudnej) porade som narýchlo nakreslil rozloženie súčiastok - pohľad zo strany spojov. Šéfovi sa veľmi páčilo, ako usilovne si robím z jeho prejavu poznámky
.

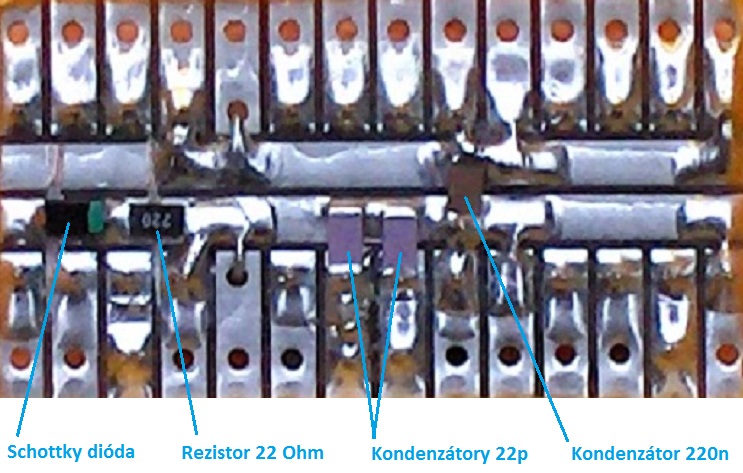

Detail rozloženia SMD súčiastok. Obrázok je voči predchádzajúcemu pootočený o 90 stupňov v smere hodinových ručičiek. Kondenzátor 220n je namiesto 100n (na schéme).

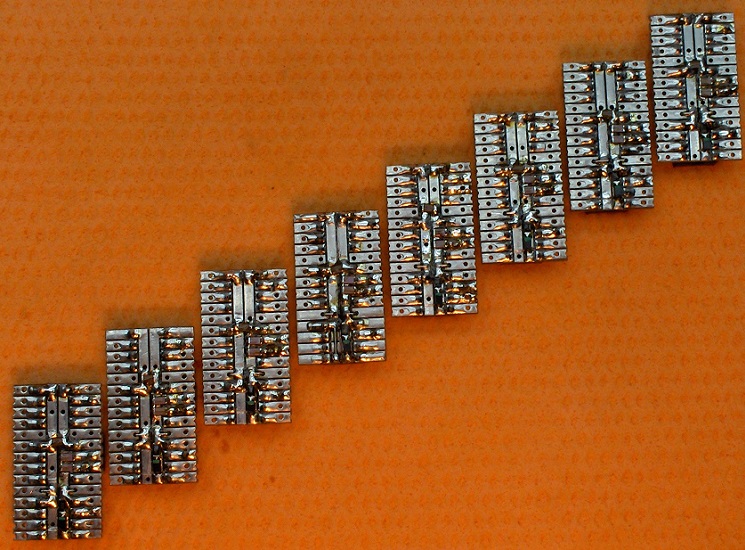

Po osadení súčiastkami sme dostali toto.

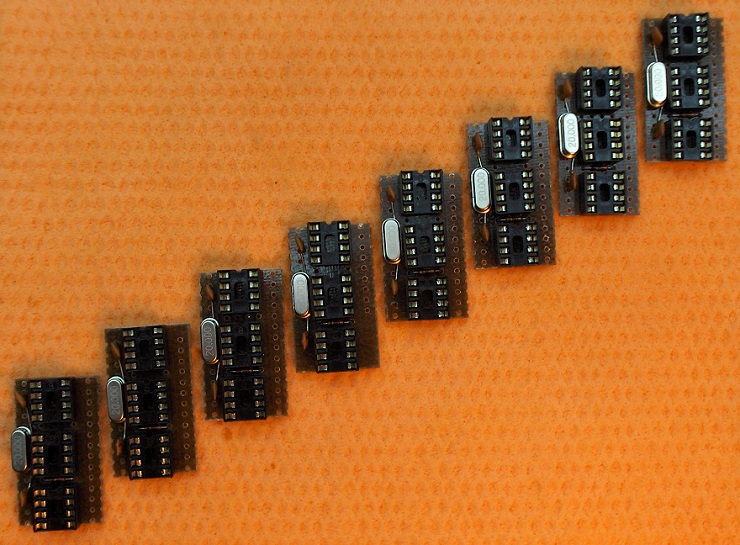

Zo strany súčiastok to vyzerá takto (zatiaľ bez tantalového kondenzátora 47uF) .

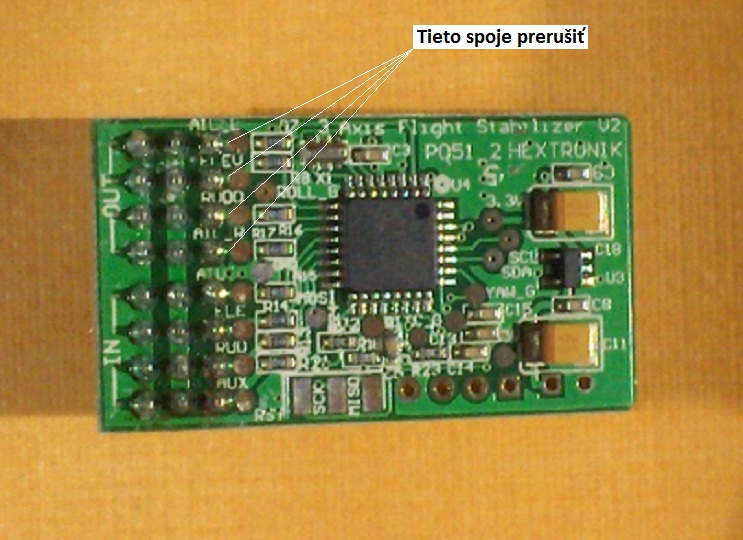

Na DPS Orange Flight Stabilizera sme prerušili tieto spoje.

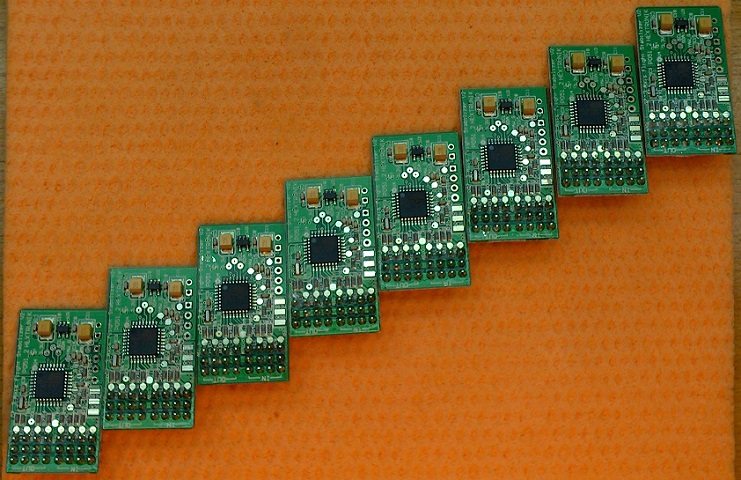

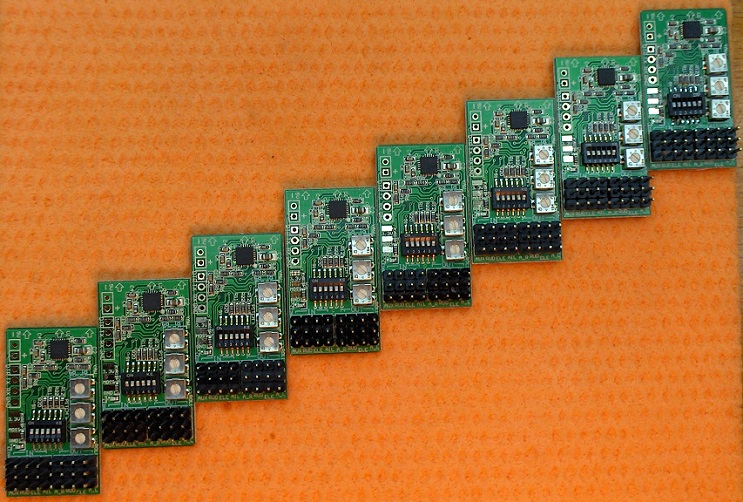

DPS Orange Flight Stabilizera pripravené na ďalšiu fázu.
Pohľad zospodu.
Pokračovanie nabudúce.
Súvisiace články:
AssOrx: schéma zapojenia - 1. časť
AssOrx: schéma zapojenia - 2. časť
<Staršie | tento článok | Novšie>
Napísané: 10. 2. 2014, 15:59 | Prečítané: 5537x | Kategórie: Elektronika | Napísal: admin |
Komentáre: 9
Trochu pomôžem: vynásob (odhadovanú) dobu trvania výroby AssOrxu (v hodinách) priemernou hodinovou mzdou, ktorá zodpovedá náročnosti danej práce.
Keď ti vyjde výsledok, možno svoju ponuku stiahneš a radšej si to urobíš sám.
Tento kus som dostal od kolegu z práce po dlhom prosíkaní.
Ale keď ho spotrebujem, neviem, čo budem robiť. Žiadny iný už nemá taký vhodný motív.
Prečo ho nikto neponúka? Asi stále funguje ono povestné: ak je niečo dobré, treba to prestať vyrábať.
chcel som sem dat aj linky, ale nejako to nezobralo...
