Ako pripojiť uhlíkový mikrofón k elektrónkovému zosilňovaču?
Tento (nemodelársky) článok vznikol ako reakcia na „zasvätené“ komentáre návštevníka našej web stránky s nickom „okoloidúci“ k článku „Tichá noc, svätá noc … a šťastné a veselé ...“.
Začalo to tým, že hodnovernosť tohto rýdzo pravdivého príbehu, uvedeného v závere článku, spochybnil (čo ma naozaj dosť rozľútostnilo) touto vetou:
„Pekná bájka, len má jednu chybu, z uhlíkového mikrofónu ste do elektrónového zosilňovača, len tak na dva drôty nedostali ani prd“.
pripravil: Janko O.
Alebo: AKO STRELIŤ CAPA?
Link na komentáre k článku Tichá noc, svätá noc … a šťastné a veselé …
„Okoloidúci“ spomína aj dynamický mikrofón a tak sa naň pozrime:

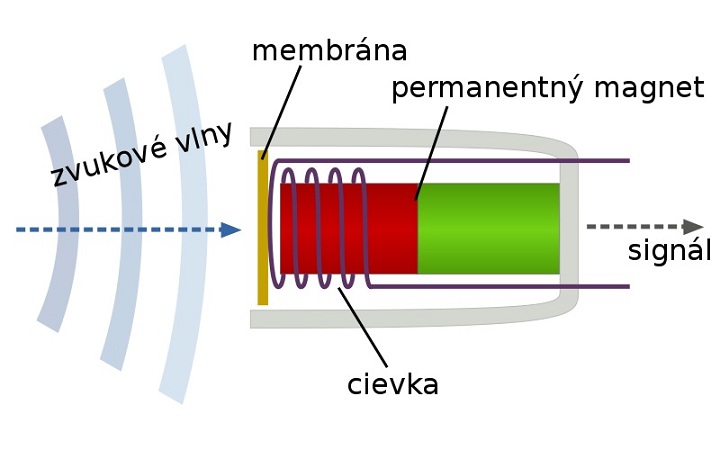

V dynamickom mikrofóne vzniká signál priamo, ako meniace sa napätie na cievke, ktorá sa pohybuje (chveje vplyvom meniaceho sa akustického tlaku) v magnetickom poli permanentného magnetu.
Má zrejme na mysli, že dynamický mikrofón je už sám o sebe zdrojom signálu (napätia, závislého od zmien akustického tlaku (zvukové vlny)).
Avšak uhlíkový mikrofón si u neho nezískal dôveru (asi preto, že naozaj sám o sebe nie je zdrojom signálu). Čo je vo vnútri, ako funguje a ako sa zapája:

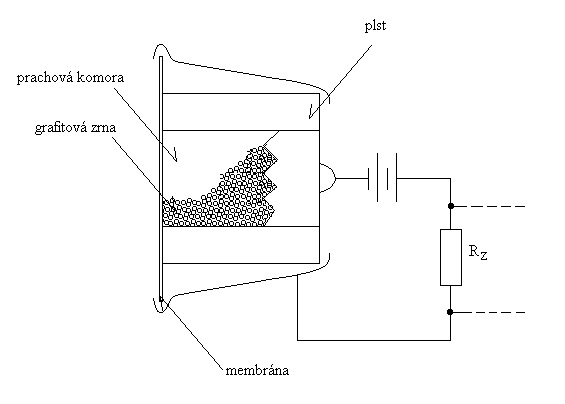

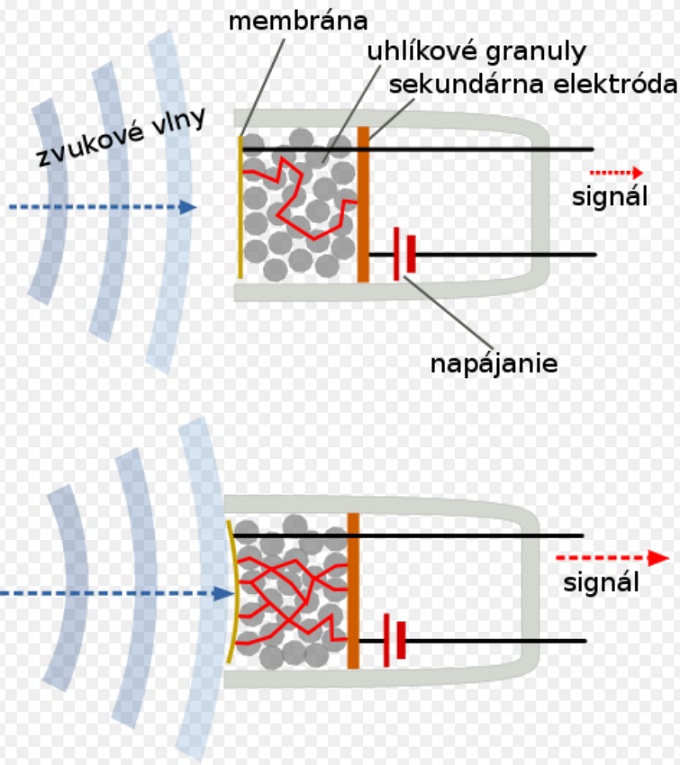

V uhlíkovom mikrofóne nevzniká napätie priamo, ale vplyvom meniaceho sa akustického tlaku (zvuku) sa mení odpor jeho uhlíkovej náplne. Preto treba pripojiť zdroj (napr. batériu) a tak vznikná meniaci sa prúd, pretekajúci obvodom. Ten na Rz vytvorí meniace sa napätie, čiže signál.
A ako je možné takýto uhlíkový mikrofón pripojiť (hoci aj pomocou dvoch drôtov) k elektrónkovému zosilňovaču?

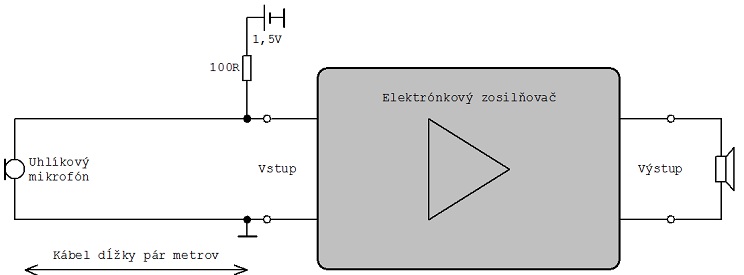

No, čuduj sa svete, spôsobov je viac:

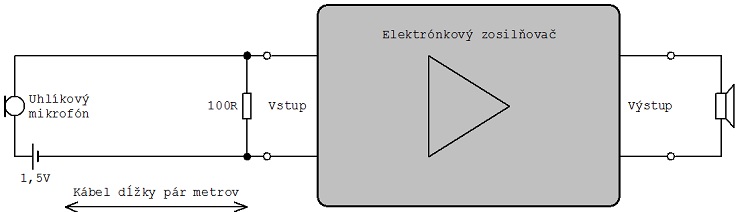

Obdobou tohto zapojenia je toto zapojenie:

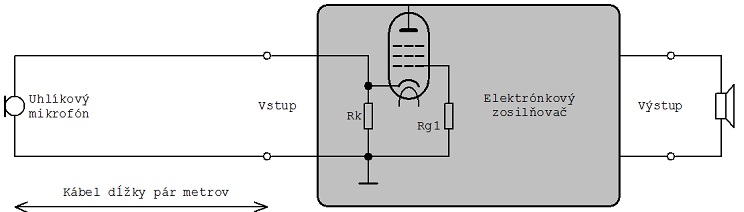

Ďalší možný spôsob je tento:
A isto sú ešte ďalšie možnosti.
A to všetko pomocou dvoch drôtov, ačkoľvek v článku je spomínaný kábel (náš najstarší brat vtedy hral na basgitaru v amatérskej „bigbítovej“ skupine, takže tienený kábel sme nemuseli vyrábať z Alobalu
).
„Okoloidúci“ má pravdu, keď tvrdí, že sme z uhlíkového mikrofónu zapojeného na vstup elektrónkového zosilňovača nedostali ani prd. Naozaj, prd tam nebol. Bol tam signál z (uhlíkového) mikrofónu
.
Tiež má tendenciu prekrucovať vety napísané v článku: najprv (bližšie nešpecifikovaný) kábel premenil na dva drôty, o ktorých je z neznámych dôvodov presvedčený, že nemôžu byť tienené (?). Potom v článku spomínaný „elektrónkový zosilňovač (EF22, EBL21 a AZ11 zo súčiastok z rozobraného starého rádia)“ vymenil za „zosilňovač tej doby, v tom rádiu, prípadne magnetofónu“. Pričom vidím zásadný rozdiel medzi zosilňovačom v rádiu a zosilňovačom postaveným zo súčiastok z rádia (neuveriteľné, ale pri písaní článku som najprv napísal vetu „elektrónkový zosilňovač (EF22, EBL21 a AZ11 zo starého rádia)“, ale považoval som to za nepresné a upravil som to na „zo súčiastok z rozobraného starého rádia“). Takže sa nejednalo o upravený zosilňovač zo starého rádia, ale od gruntu nanovo postavený zosilňovač, s využitím súčiastok zo starého rádia.
Taktiež nezmyselné sú jeho tvrdenia o (akomsi povinnom) brumení elektrónkového zosilňovača. Brumieť môže aj tranzistorový zosilňovač a nebrumieť môže aj elektrónkový zosilňovač. Je to otázka vstupného odporu daného zosilňovača. Ak bude vstupný odpor veľký (napr. okolo MegaOhmu, ako je to bežné v elektrónkových zosilňovačoch) a prívod signálu bude netienený, zosilňovač bude brumieť
. Ale ak bude vstupný odpor malý, naindukované brumové (50Hz) napätie bude malé a zosilňovač ani veľmi brumieť nebude. To som vedel (a prakticky overil) už vtedy, v roku 1966 či 1967.
Takže, nazvať pravdivý príbeh (vymyslenou) bájkou len na základe názoru, že „z uhlíkového mikrofónu ste do elektrónového zosilňovača, len tak na dva drôty nedostali ani prd“, tomu sa hovorí STRELIŤ CAPA.
