Výškomer - 1. časť

V dnešnej dobe je možné na trhu nájsť väčšie množstvo loggerov výšky, niektoré sú dokonca nutné pre súťažné lietanie, ale ich cena je zbytočne vysoká.

Preto sa zrodila myšlienka vytvoriť výškomer čo najjednoduchšie a tým dosiahnuť čo najnižšiu výrobnú cenu zariadenia, ktoré je schopný vytvoriť doma aj stredne zručný elektrotechnik.

autor: Peter Čamaj





Popis zapojenia

Snažil som sa zariadenie koncipovať čo najjednoduchšie, s použitím súčiastok čo som mal doma. Vývoj som začal v nepájivom poli s klasickými DIP púzdrami súčiastok.

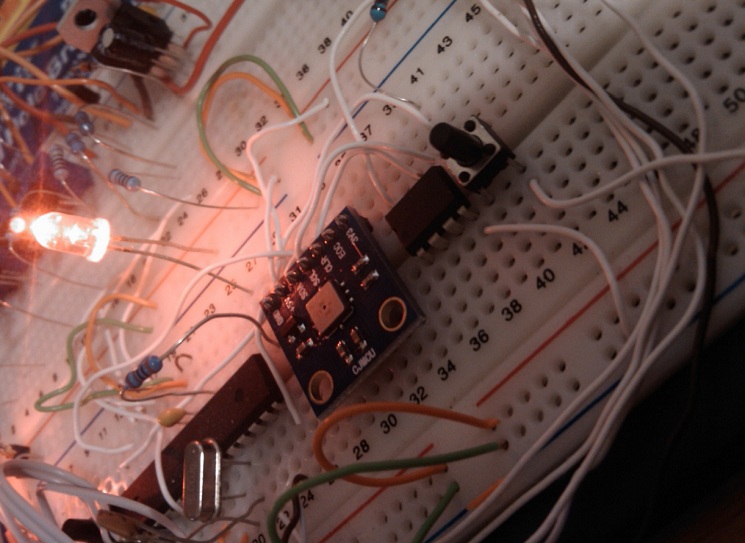

Testovacie zapojenie

Srdce zariadenia tvorí mikrokontrolér (MCU) ATmega328 s nahraným bootladerom z Arduina (ale tak isto je možné použiť lacnejšiu ATmegu168). O meranie tlaku a teploty sa stará digitálny senzor Obr. BMP085, ktorý som zakúpil z Ebay-a už naletovaný na doske, ktorá okrem samotného senzora obsahuje stabilizátor napätia na 3,3V a tiež pull-up rezistory, potrebné pre správnu funkciu I2C rozhrania. Keďže senzor má vlastný stabilizátor, je možné mikrokontrolér a pamäť napájať priamo s prijímača 5V bez nutnosti pridania ďalšieho stabilizátora.

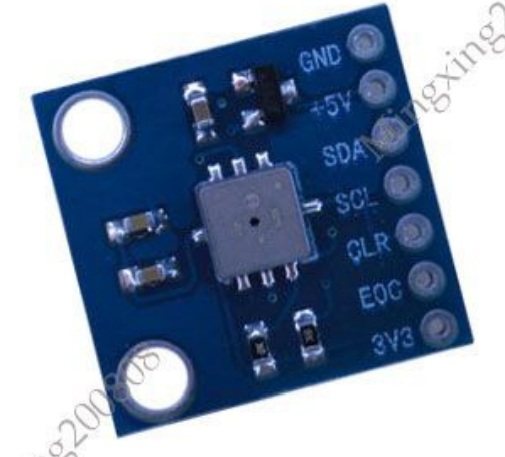

BMP085 na kúpenej doske

Sériovú EEPROM som zvolil 24LC256 s 256 Kb pamäte, ktorá vystačí na vyše 2 hodiny záznamu. Pamäť je možné použiť aj menšiu a kľudne aj od iného výrobcu (stačí v kóde prepísať adresu zariadenia). Pre ovládanie výškomera slúži jedno SMD tlačidlo a pre signalizáciu jedna 1206 SMD LED. Pre spojenie zariadenia s PC slúži 5 pinový konektor, na ktorý sa pripojí prevodník USB UART, z ktorého je potrebné vyviesť pin s názvom DTR Obr. , ktorý sa stará o automatický reset MCU.

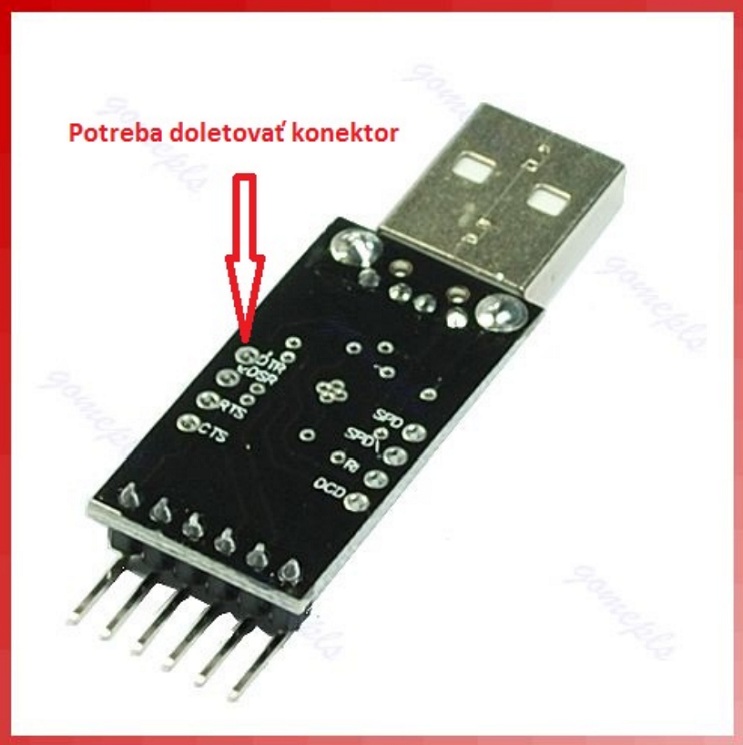

Prevodník USB UART s CP2102

Pre tento prevodník je potrebné mať nainštalovaný driver. Výškomer má tiež vyvedené piny, ktoré slúžia len pre nahranie bootloadera do MCU cez SPI rozhranie. Celkové obvodové zapojenie je zrejmé z nasledujúceho obrázku.

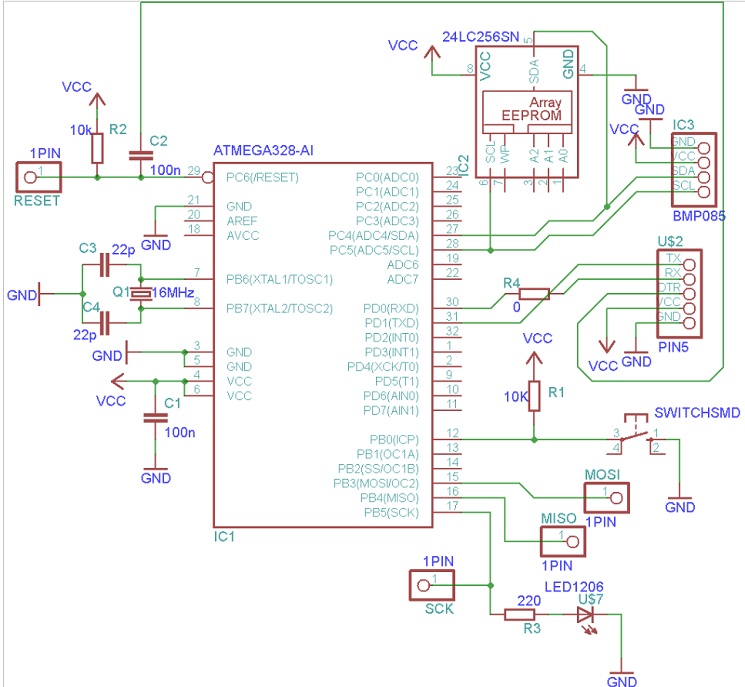

Schéma zapojenia loggeru výšky




Výroba zariadenia

Zariadenie som koncipoval na jednostrannú dosku plošného spoja v programe Eagle. Všetky SMD súčiastky sú v puzdrách, čo sa dajú v domácich podmienkach s trochou zručnosti bez problémov naletovať (profi výroba by vedela zariadenie ešte výrazne zmenšiť). Rezistory a kapacitory sú v prevedení 1206, ale bez problémov sa dajú použiť aj v puzdre 0805. Zo strany súčiastok sa nachádza len doska so senzorom tlaku, kryštál a konektor pre pripojenie k PC.

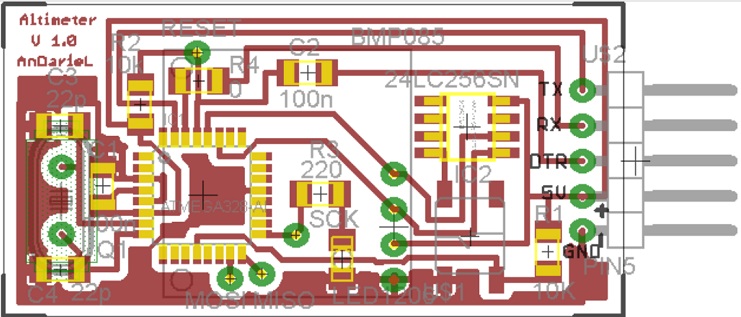

Osadzovací výkres

Všetky Eagle súbory a tiež pripravené PDF je možné rovno tlačiť na pauzák pre výrobu metódou fotocesty. Súbory je možne nájsť v tejto zložke. Osadzovací výkres je na obrázku vyššie a samotné vyhotovenie zariadenia na nasledujúcich obrázkoch.

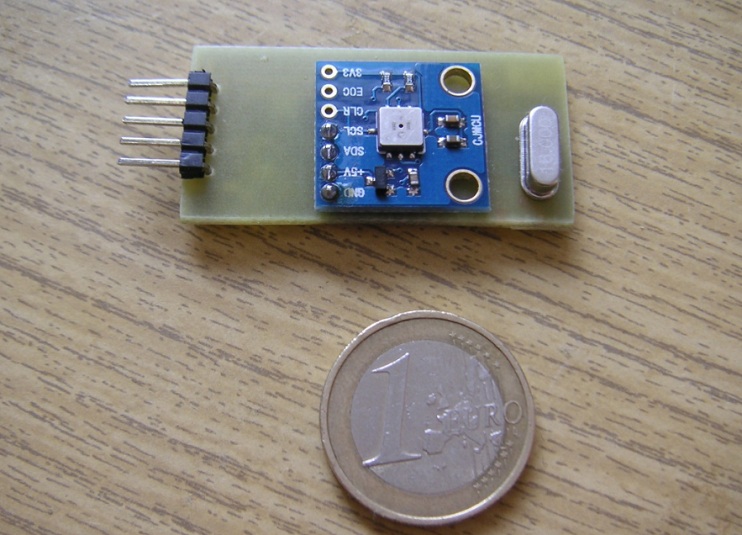

Vyhotovenie výškomera strana súčiastok

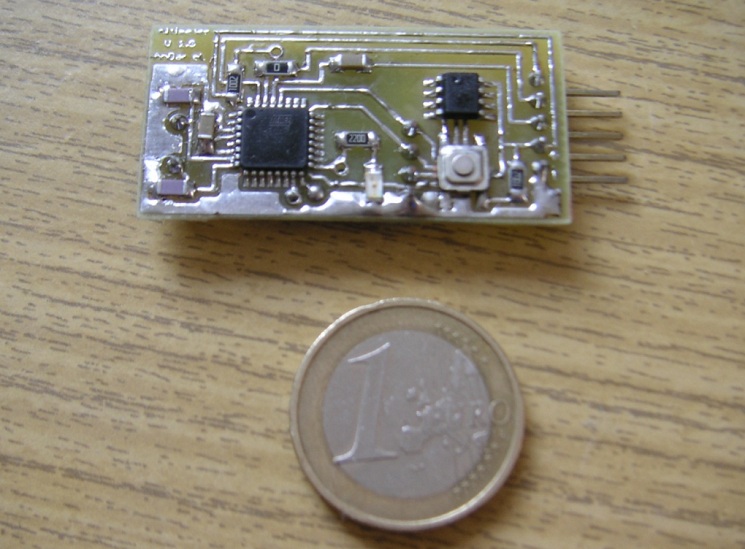

Vyhotovenie výškomera strana spojov

 Pokračovanie nabudúce.















<Staršie | tento článok | Novšie>

Napísané: 21. 2. 2013, 07:58 | Prečítané: 4280x | Kategórie: Elektronika | Napísal: admin |
Komentáre: 4
.:. diosko
Peter, ešte si mohol pridať pár ukážok reálneho použitia a bolo by to dokonalé ;-)
Odpoveď | 2013-02-21 14:59:11
Všetko ostatné bude popísané v pokračovaní článku. Konečným výstupom je graf v excely. (takto dopadol testovací let: odkaz )
Odpoveď | 2013-02-21 16:06:47 | Príspevok upravený: 2013-02-21 16:28:29
.:. diosko
Keď bude pokračovanie tak to je potom iné... bolo treba upozorniť v prvom článku na pokračovanie :-)
Odpoveď | 2013-02-22 11:40:51
.:. mior | mail
Už z popisu titulky článku - "Výškomer - 1.časť" je zrejmé, že bude aj pokračovanie. Ale pre istotu som to doplnil na koniec článku.
2013-02-22 12:02:34
