Vysílačka Flysky FS-iT4 již v prodeji a s telemetrií

Před časem jsem napsal krátké představení vysílačky Flysky FS-GT4, která se měla objevit na trhu tento podzim. V té době však bylo infomací pomálu, vlastně jen to, co se dalo odvodit z krátkého videa s ne úplně funkční vysílačkou. Název vysílačky také nebyl úplně jistý, můj zdroj z Flysky Vicky mi však prozradil, že by se měla jmenovat FS-iT4.

S ohledem na zpoždění předchozích typů vysílaček jsem osobně byl trochu skeptický ohledně data uvedení do prodeje, ale Flysky se "pochlapila" a nejen že vydala vysílačku ve slíbeném termínu, ale připravila i vcelku pěkné překvapení - čtyřkanálová volantová vysílačka Flysky FS-iT4 totiž umí telemetrii a prodává se komplet i s čidly!

autor: Michal Nováček



Pôvodný článok Michala Nováčka sa nachádza na jeho Web stránke: rc.305.cz



Článek o této novince začnu trochu netradičně - na rozdíl od (snad) standardního uspořádání mých článků nejdříve nahodím pár odkazů a pak si řekneme něco málo o vlastnostech vysílačky. Podíváme se i na telemetrii v provedení Flysky, což bude asi mnohé zajímat. Plně přitom vycházím z manuálu k vysílačce FS-iT4, který na stránkách Flysky zatím není ke stažení - jde totiž o předběžné vydání, které bylo předloženo americkému FCC (Federální komunikační komise) při certifikaci typu.


Zajímavé odkazy k vysílačce Flysky FS-iT4

Pokud spěcháte, můžete klidně přeskočit :)

FS-iT4 2,4GHz 4CH System

Produktová stránka vysílačky na webu firmy Flysky.

Flysky FS-iT4 FS GT4 2.4G 4CH Gun RC System Transmitter/Controller with Big Touch Screen

Důkaz, že je již vysílačka v prodeji ;), zde na WowRcModelu. Aktuální cena kompletu vysílačky, tedy včetně přijímače i telemetrie, je 198,- USD včetně dopravy.

FCC ID N4ZFLYSKYIT4

Na této stránce najdete odkazy na dokumenty k certifikaci vysílačky FS-iT4 u FCC. Doporučuji podívat se hlavně na tyto odkazy - Manual Part I, Manual Part II, Internal photos.

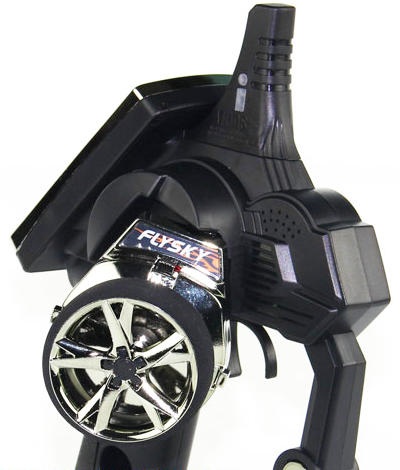

Vysílačka Flysky FS-iT4

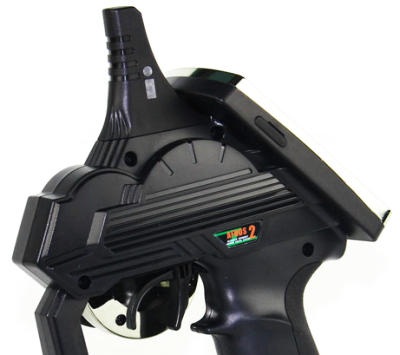

Vcelku zásadní novinkou je, že u této vysílačky je inzerován systém přenosu signálu AFHDS 2 (Automatic Frequency Hopping Digital System 2). Kromě oboustranné komunikace nezbytné pro fungování telemetrie není zatím jasné, jaké další vylepšení (pokud nějaké) tento systém přináší oproti původnímu systému AFHDS. Manuál k tomuto mlčí a na internetu zatím nic bližšího není. Také není jasná kompatibilita se starším systémem (samozřejmě kromě telemetrie) a tedy i doteď používanými Flysky přijímači, i když parametrově (šířka pásma, počet skokových frekvencí, ...) vše vypadá stejně. Neptejte se také na framerate (a latenci). Napsal jsem Vicky do Flysky ohledně výše uvedeného pár dotazů, doufám, že brzy odpoví...

Parametry vysílačky Flysky FS-iT4

systém přenosu - AFHDS 2

pásmo - 2.4 GHz

kódování - GFSK

rozlišení - 1024

RF výkon - < 20 dBm

počet kanálů - 4

typ modelu - auto / loď

DSC port - mikroUSB, PPM

nabíjení - přes mikroUSB konektor

napájení - 3.7V LiPo, 1200 mAh

signalizace nízkého napětí (<3,5V)

velký dotykový LCD displej

paměť na 20 modelů

reverz všech kanálů

trimy řízení, trimy plynu, subtrimy

nastavitelná křivka plynu

dvojí výchylky, nastavení koncových bodů, brzda, exponenciály

mixy řízení, brzdy

4 nezávislé mixy dvou vybraných kanálů

mapování funkcí na tlačítka

časovač

failsafe nastavitelný z vysílačky

software update z počítače

mmotnost - 347g

rozměry: 157 x 116 x 258 mm

certifikace: CE, FCC

K funkcím se vyjadřovat nebudu, předběžný návod je neúplný a občas blbě čitelný. Místo toho na úplném konci článku najdete několik obrázků zajímavých menu vysílačky, které o jejích schopnostech něco napoví. Trochu jsem se zarazil u kapacity akumulátoru, 1200 mAh moc není. Vysílačky řady GT3x baští min. 100 mA, u FS-iT4 předpokládám spotřebu větší, zvlášť při rozsvíceném displeji. MikroUSB konektor slouží k nabíjení vysílačky, jako DSC port s PPM výstupem a nabízí i možnost nahrání nové verze softwaru vysílačky z počítače. Je inzerována i USB funkce FS-iT4 emulátoru, ale bez bližšího popisu.

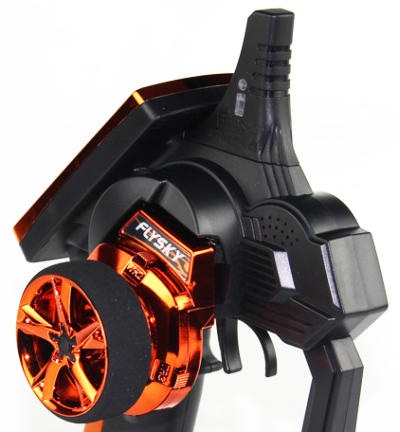

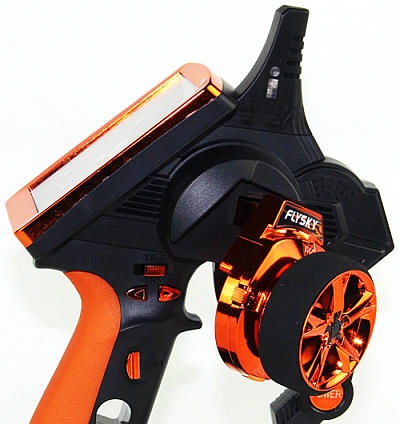

Na internetu jsem našel nějaká fota, dle kterých by se vysílačka měla dodávat s doplňky (rámeček displeje, okolí volantu) v barvě černé, oranžové nebo chromové, jak je vidět třeba na WowRcModelu. Tohle blýskavé "pozlátko" tedy moc nemusím, decentní kombinace třeba matné tmavě šedé a černé by se mi líbila víc...

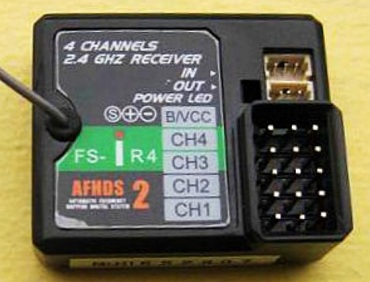

Přijímač Flysky FS-iR4

Zajímavou částí tohoto čtyřkanálového přijímače je samozřejmě DA port, což je rozhraní pro připojení telemetrických snímačů. Dále se tu nachází i t. zv. AS-Bus rozhraní, které, pokud dobře rozumím trochu zmatenému návodu, umožňuje připojit až 4 sériové přijímače FS-SEV01 pro expanzi kanálů - nejvíc mi to připomíná systém Futaba S.BUS. Smysl použití těchto sériových přijímačů zde mi trochu uniká, jedině pro ovládání opravdu velkých pozemních modelů s mnoha servy, ale na takové využití má dle mého vysílačka omezený počet kanálů. Pozitivní je, že přijímač se dá napájet z 2S lipolky (8,4V).

Parametry přijímače Flysky FS-iR4

systém přenosu - AFHDS 2

pásmo - 2.4 GHz

kódování - GFSK

rozlišení - 1024

citlivost - -105 dBm

počet kanálů – 4

DA port - připojení čidel telemetrie FS-SPD01 (magnetický otáčkoměr), FS-SPD02 (optický otáčkoměr), FS-STM01 (teploměr), FS-SVT01 (měření napětí)

AS-Bus - PPMS rozhraní - připojení sériového přijímače FS-SEV01 (obr. vpravo) pro expanzi kanálů

napájení 4 - 8,4 Vss

hmotnost - 15 g

rozměry - 36 x 30 x 13 mm

certifikace: CE, FCC



Telemetrie

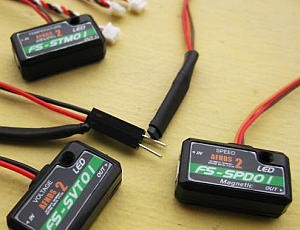

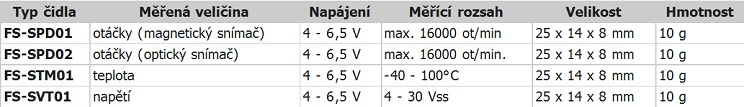

Jak psáno výše v parametrech, k přijímači FS-iR4 se dají připojit čtyři různá čidla pro měření otáček, teploty a napětí. Pro měření otáček existují dva typy čidel, magnetické a optické. Čidla se mohou zapojovat jednotlivě do přijímače nebo do série za sebou. Níže uvádím tabulku s určením a parametry jednotlivých čidel:

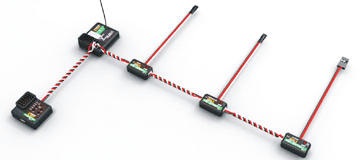

Napájecí napětí čidel (max. 6,5 V) je menší než napájecí napětí přijímače (max. 8,4 V) a tak předpokládám, že stabilní napětí pro čidla vyrábí přijímač. Obrázek zapojení níže ukazuje připojení sériového přijímače FS-SEV01 a čidel FS-SPD01, FS-STM01 a FS-SVT01 k přijímači FS-iR4 - tohle všechno obdržíte s vysílačkou:

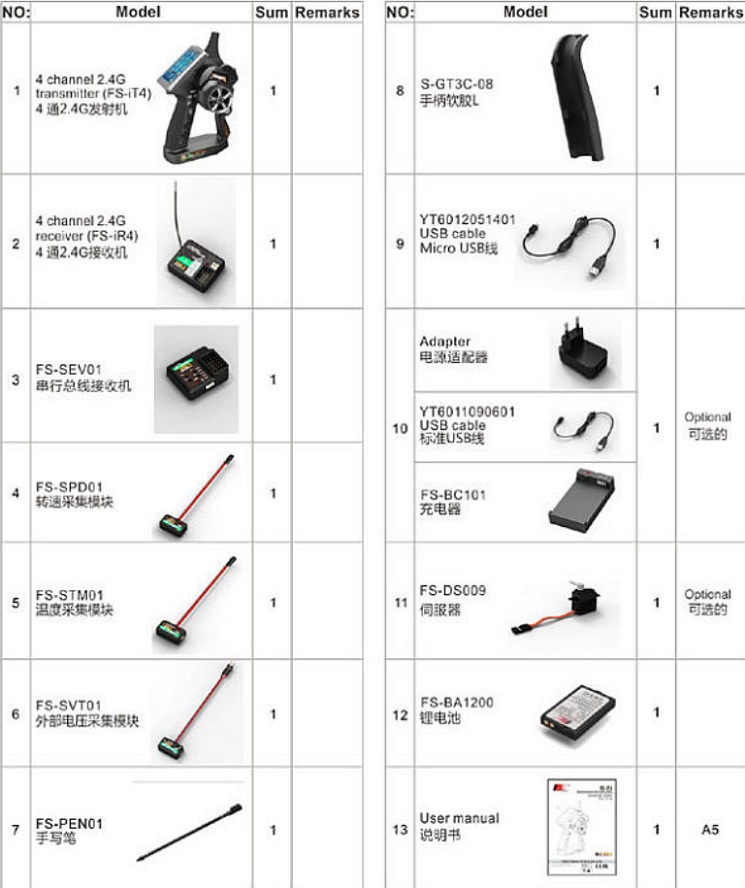

Obsah dodávaného balení RC soupravy

Jak jsem již poznamenal, k vysílačce je dodávána bohatá výbava. Vedle akumulátoru, přijímače FS-iR4 a seriového AS-Bus přijímače jsou dodávána tři telemetrická čidla, dále například stylus pro dotykový displej, USB kabel a výměnný pryžový grip pro rukojeť vysílačky. Nabíjecí síťový adaptér, nabíjecí držák pro akumulátor a servo jsou uvedeny jako případné součásti dodávky, dle WowRcModelu nejsou v balení přítomny. Ostatně adaptér i držák akumulátoru Flysky slibuje již od doby uvedení vysílačky FS-GT3C, ale zatím jsem je viděl pouze na obrázku, v prodeji už ne.

1x FS-iT4 - vysílačka

1x FS-iR4 - přijímač

1x FS-SEV01 - sériový AS-Bus přijímač

1x FS-BA1200 - Lipo akumulátor

1x S-GT3C-08 - výměnný pryžový grip na rukojeť

1x YT6012051401 - MicroUSB kabel

1x FS-PEN01 - Stylus

1x uživatelská příručka na CD

1x FS-SPD01 - magnetický senzor otáček

1x FS-STM01 - senzor teploty

1x FS-SVT01 - senzor napětí


Tento článek prosím berte jako rychlé seznámení se zajímavou RC soupravou. Jakmile bude k dispozici kompletní návod, bližší informace od výrobce a samozřejmě až se objeví první hlubší zkušenosti uživatelů na modelářských fórech, budeme vědět více a můžeme se k vysílačce Flysky FS-iT4 vrátit v nějakém dalším článku.

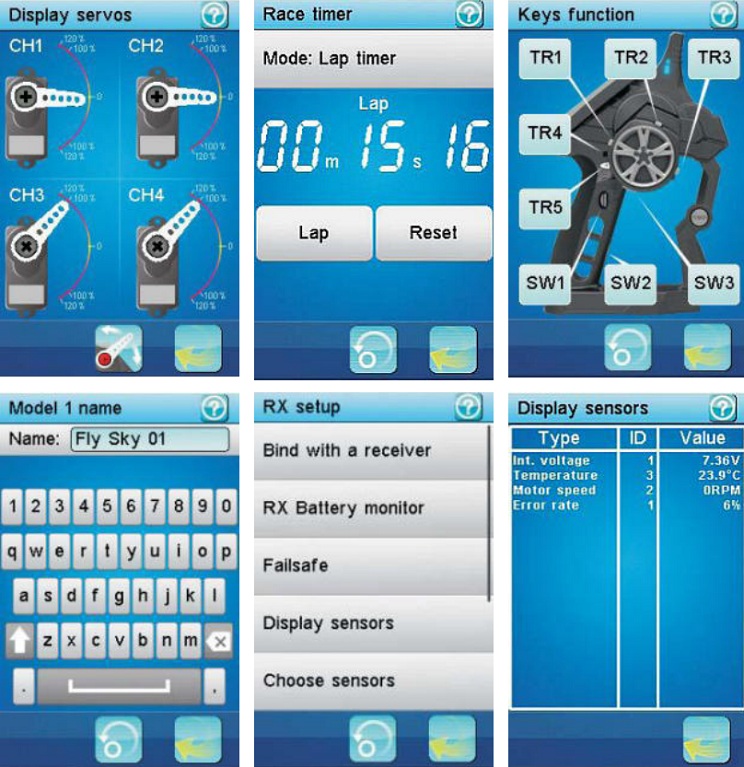

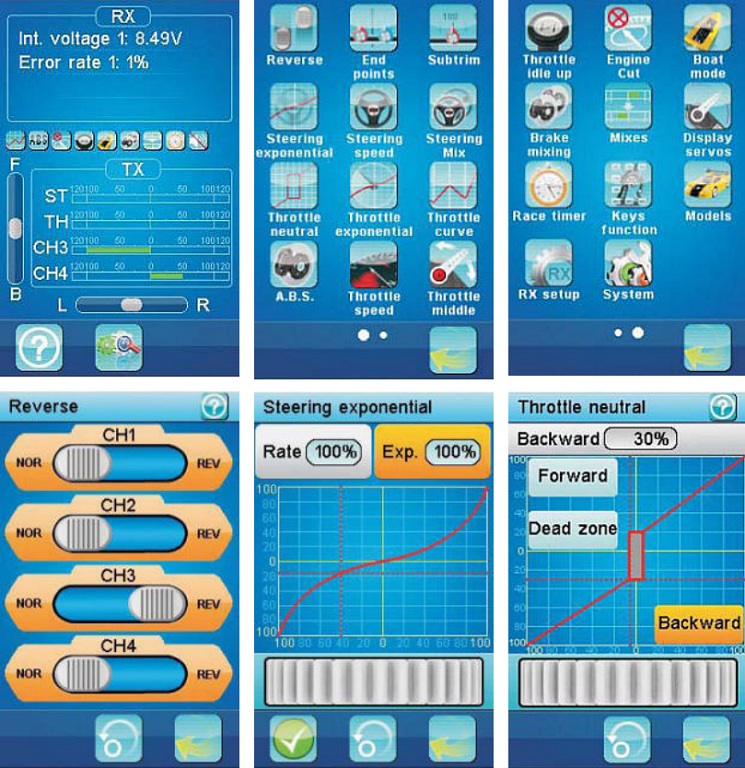

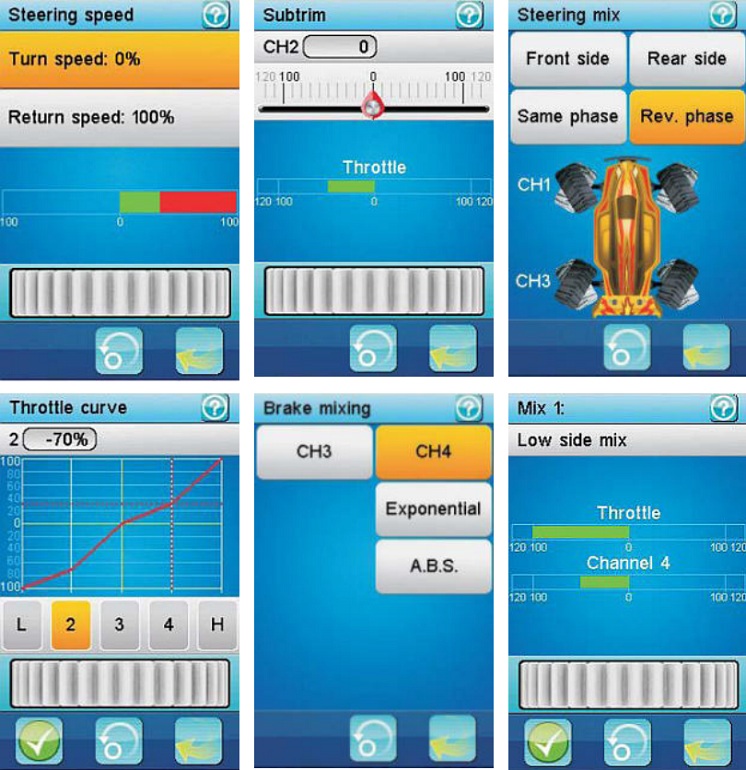

Ukázky menu vysílačky Flysky FS-iT4

Výběr ukázek vzhledu a uspořádání menu vysílačky z návodu:
