Servo testery - část 2.

V první části přehledu servo testerů jsem se zaměřil spíše na menší testery se základní funkčností.

V této druhé části se podíváme na "větší krabičky". Jde o servo testery, které vedle základní funkčnosti nabízejí i přidanou hodnotu v podobě dalších funkcí, například displej s možností měření hodnoty vstupních pulzů, měření otáček, programování digitálních serv a dalších.

V článku najdete několik typických představitelů a opět záleží jen na vás, zda některý z uvedených typů vás osloví tak, že si jej zakoupíte. Pokud vlastníte větší množství serv, jde o šikovné pomocníky při jejich zkoušení a porovnávání.

autor: Michal Nováček

pripravil: Janko O.



Pôvodný článok Michala Nováčka sa nachádza na jeho Web stránke: rc.305.cz



Opět, jako v první části, jde pouze o přehled dostupných typů. U jednotlivých testerů najdete obrázek, stručný popis, pár údajů a odkaz na výrobce či populárního prodejce, popřípadě nějakou zajímavou informaci či postřeh. Ceny neuvádím, najdete je obvykle na uvedených odkazech. Pokud se vám konkrétní typ z přehledu zalíbí, použijte Google ;) a hledejte o něm další potřebné informace, zkušenosti uživatelů a srovnávejte i ceny.


Seznam uvedených servo testerů

1. - E-sky SK2-0939 Servo Tester

2. - GWS Servo Tester MT-1

3. - Turnigy Digital / Analog Servo Tester

4. - Fly Dream Multifunctional Servo Tester ST-V3

5. - Hitec HFP-25 Servo tester a programátor


Vysvětlivky k fukcím servo testeru

- Auto - automaticky trvale otáčí servem mezi oběma krajními polohami (obvykle v rozsahu 1ms - 2ms).

- Centrování - vycentruje servo - nastaví do neutrální polohy (obvykle na hodnotu 1,5ms).

- Manuál - umožňuje pomocí změny polohy ovládacího prvku (otočného potenciometru) ručně ovládat servo (obvykle v rozsahu 1ms - 2ms). Tento režim se dá použít například i pro testování regulátorů.

- Napájení - DC - stejnosměrné napájení servo testeru v uvedeném rozsahu napětí.

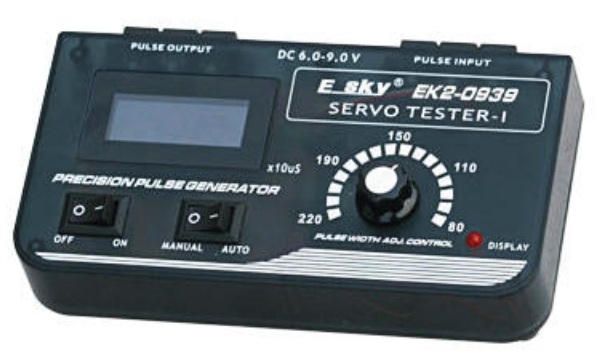

E-sky SK2-0939 Servo Tester

Jednoduchý servo tester od E-sky jsme tu již měli, toto je jeho vybavenější bráška s LED segmentovým displejem. Umožňuje automaticky a manuálně testovat serva v rozsahu 0,8ms - 2,2ms a měřit šířku vstupních pulzů.

Napájení: DC 6 - 9V z externího zdroje, přijímače nebo regulátoru.

Vstup: 1 signální vstup.

Výstup: 1 servo.

Rozměry: 170.5 x 91 x 35 mm.

Funkce: auto, manuál, šířka vstupních pulzů.

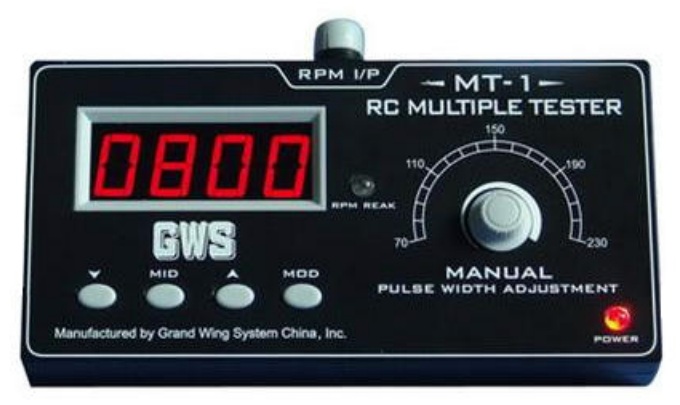

GWS Servo Tester MT-1

Tento servo tester je na trhu již poměrně dlouhou dobu, nicméně stále má co nabídnout. Má integrovaný optický otáčkoměr k měření otáček motorů s vrtulí. Signální vstup v kombinaci s displejem umožňuje zjišťovat hodnotu šířky vstupních pulzů, takže se tester dá použít pro kontrolu kanálových výstupů přijímačů. Též umožňuje testovat citlivost serva s krokem 1us. Použití obyčejného LED segmentového displeje a pro některé uživatele mírně hardcorové :) nastavování je z mého pohledu pouze mírnou kaňkou na tváři jinak šikovného testeru. Tento tester vlastním a jsem s ním spokojen; co mi chybí, je měření rychlosti serva. Výrobcem je firma GWS, najdete jej i v nabídce Hobby Kingu.

Napájení: DC 4.8 - 6V z interních baterií / akumulátorů AAA, externího zdroje 7 - 15V, přijímače nebo regulátoru 5V.

Vstup: 1 signální vstup.

Výstup: 2x servo - pozitivní signál, 2x servo - negativní signál.

Nastavení: levý koncový bod 300 - 1998us, centr 1000 - 1999us, pravý koncový bod 1000 - 2699us, krok 1 - 100us.

Rozměry: 170 x 100 x 25 mm

Funkce: auto (6 rychlostí), centrování, manuál, otáčkoměr pro vrtuli 2 - 6 lopatek až 99999 ot/min., šířka vstupních pulzů.

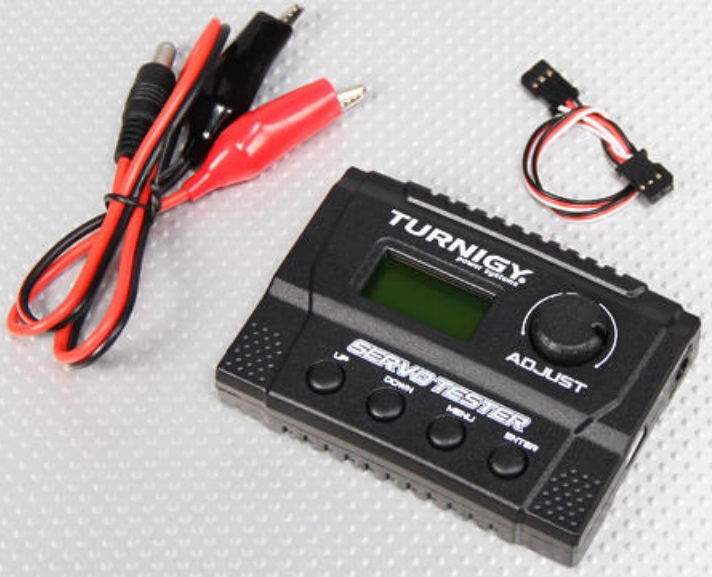

Turnigy Digital / Analog Servo Tester

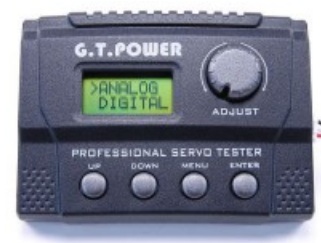

Servo tester s LCD displejem a jednoduchým nastavováním parametrů pomocí mačkacího kolečka. Výrobcem je asi firma G.T. Power, na jejich stránkách ale není k dohledání. Nabízí tyto testovací módy:

LN - pomocí potenciometru točí servem v celém jeho rozsahu.

ED - vytrvalostní režim - cyklování serva.

FP - nabízí 3 body testu pro testování centrovacích schopností serva.

DB - testuje mrtvou zónu serva v rozsahu 0 - 30us.

SP - otestuje a zobrazí rychlost serva na 60 st.

WP - automatický režim, který bude točit servem v daném rozsahu.

PW - zobrazí šířku impulzu ze zdroje (přijímače).

K dostání na Hobby Kingu i na E-bayi.

Doporučuji vám přečíst si pěkné představení tohoto testeru od Richarda Tomečka, od nějž jsem použil zkrácený text s popisem testovacích módů testeru.

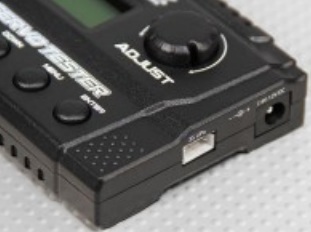

Napájení: DC 7,4V 2S LiPo akumulátor přes balanční konektor nebo 7,4 - 12V z externího zdroje.

Vstup / výstup: 1 servo / přijímač.

Nastavení: standardní rozsah 1000 - 2000us, rozšířený rozsah 500 - 2500us, rozsah a rychlost testování serva.

Funkce: auto, centrování, manuál, pásmo necitlivosti, rychlost, šířka vstupních pulzů.

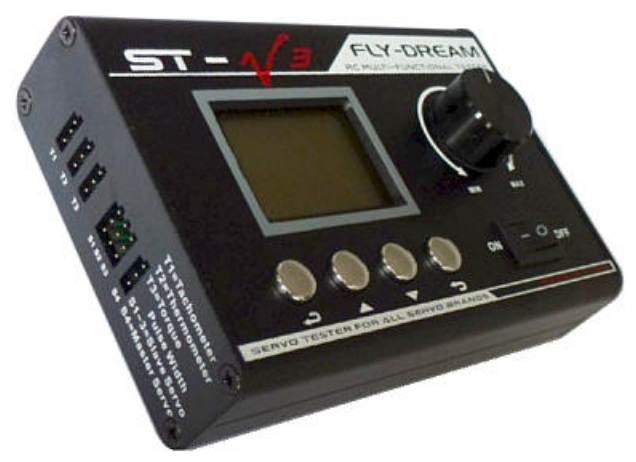

Fly Dream Multifunctional Servo Tester ST-V3

Zajímavý servo tester z produkce firmy Fly Dream. Je opatřen velkým LCD displejem s rozlišením 84 x 48b. Kromě standardních funkcí umí měřit lithiové články (1 - 8S), teplotu, otáčky, rychlost a pásmo necitlivosti serva. Co mne zaujalo je možnost měřit tah serva až do 20kg, má to však háček - stále není v prodeji potřebný senzor.

Napájení: DC 8V - 18V z externího zdroje nebo z interního UBEC 5A a externího LiPo akumulátoru.

Napětí pro servo: 4.8 / 6.0 / 7.4V.

Vstup: 3 vstupy pro otáčkový, teplotní a tahový senzor.

Výstup: 4 serva.

Rozměry: 102 x 71 x 26 mm.

Funkce: auto, manuál, tah do 20 kg.cm, teplota -10 až 90 st. C, otáčky 0-50000 ot/min., rychlost a pásmo necitlivosti serva, šířka vstupních pulzů.

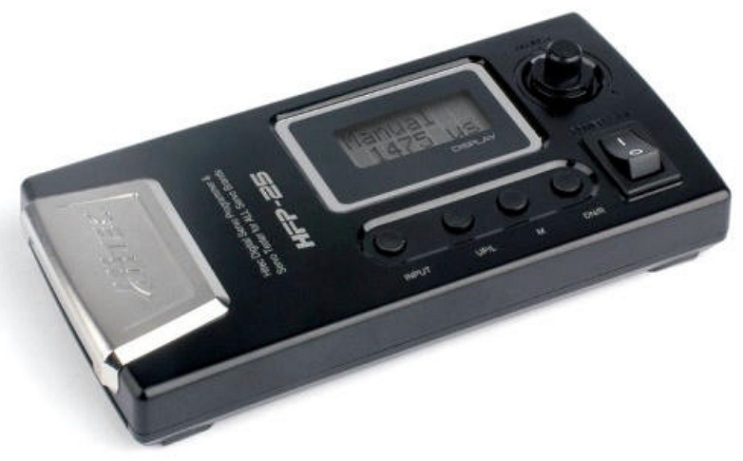

Hitec HFP-25 Servo tester a programátor

Typický představitel značkového programátoru digitálních serv kombinovaného se servo testerem od firmy Hitec.

Určen pro digitální Hitec serva série HS-5xxx až HS-7xxx. Obsahuje tester pro testování parametrů analogových i digitálních serv všech značek v ručním i automatickém režimu. Též měří napájecí napětí serva a šířku signálu přicházejícího z přijímače. Možnosti nastavení - reset na výchozí tovární hodnoty, šířka pásma necitlivosti, smysl otáčení, rychlost otáčení, neutrál, velikost výchylky, zapnutí nebo vypnutí fail-safe, nastavení nouzové výchylky fail-safe.

Pro digitální serva řady HS-7xxx, HS-5055, 5056, 5065, 5082, 5085 umožňuje nastavit výkonové omezení 0 - 50% při přetížení serva. Též umožňuje u řady HS-7xxx volit rozlišení serva - vysoké rozlišení s maximálním rozsahem výchylky 120 st. a normální rozlišení s maximálním rozsahem výchylky 180 st.

Napájení: DC 4,8V NiMH integrovaný akumulátor 1300 mAh.

Výstup: 1 servo.

Funkce: auto, centrování, manuál, rozsah 0,9 – 2,1ms.

K některým uvedeným servo testerům lze na YouTube najít video recenzi či ukázky funkcí.
