Zmeranie baterky LiPol Hyperion 2600 G3 VX

Tradičný problém každého modelára - aké baterky používať? Niekto preferuje najlacnejšie baterky, niekto prepočítava cena/výkon a niekto si potrpí na značku.

Avšak nie všetko, čo je značkové je aj kvalitné. V mysliach modelárov sa usadila myšlienka, že medzi najkvalitnejšie patria LiPo batérie značky Hyperion. Že nie každý kus sa vydarí aj tejto značke, to nám napísal a zmeral náš čitateľ Miroslav Hrubý.

autor: Miroslav Hrubý

pridal: mior

Zaujal mne Váš poslední článek Aké sú skutočné Céčka predávaných LiPoliek. A proč mne zaujal ? Protože mám velmi špatnou zkušenost s aku LiPol Hyperion 2600 G3 VX, což potvrzují i Vaše měření.

    Deset let létám s elektroletem (ve vzduchu více než 370 hodin), u kterého jsem měnil sady LiPol po více než 60ti nabíjecích cyklech, což byly prakticky dvě sezony. V modelu mám datalloger DPR 50, který mj. uvádí v % účinnost (Efficiency) aku a výměna sady byla nutná (vzhledem k tomu, že se jí už moc do „kopce“ nechtělo), pokud toto číslo dosahovalo hodnoty kolem 92 %.

    Pro letošní rok jsem postavil nový elektrolet, u kterého jsem chtěl využít současné aerodynamické poznatky spolu s nejvýhodnějším pohonem. Trup jsem stavěl na nej, nej aku, tedy Hyperion 2600 G3 VX, s motorem a vrtulí mi pomohl program MotoCalc (free 30ti denní verze). Vypočtený tah motoru měl být o málo větší, než hmotnost modelu.

     Praxe byla ale jiná, než jsem si představoval. Model šel nahoru „líně“, nepomohlo ani přestavování vztlakových klapek. Rozmrzelý jsem jel domů, abych stáhnul data z letu. Pak bylo jasné, proč to nestoupá – účinnost nových akku byla 88 % - tedy méně než u vyřazovaných aku ze staršího modelu, přičemž proud motoru nevybočoval z rámce vypočtených hodnot. Bylo tedy jasné, že příčinou je nízké napětí a tím i otáčky motoru. K tomu se mohlo připojit i nízké „C“.

    Začal jsem tedy s měřením vnitřního odporu aku, nejdříve s pomocí multimetru METEX M4630B, který má na rozsahu 20 V rozlišení 1 mV a přesnost 0,05 %. Ten se však ukázal jako nevyhovující z důvodu dlouhé doby převodu, měřenou hodnotu jsem jen odhadoval.

    Na řadu přišel můj druhý datalloger UniLog, který má rozlišení  0,01 V a u kterého byla zjištěna i shodná chyba 0,01 V (kalibrátor FLUKE). V tomto případě nejde až tak o velikost chyby, jako o linearitu ( potřebujeme jen rozdíl napětí). Nastavil jsem „rychlost“ měření na 1/16 s a napětí měřil na jednotlivých článcích, zatěžovací odpor byl připojován na celý tříčlánkový aku. (Tato metoda byla uveřejněna na Vašem webu). Po změření úbytku napětí na jednom článku následovala pauza 10 minut a byl měřen další článek.



    Měřená data byla „ořezána“ (bylo jich moc) a vložena do tabulky. Výsledky jsou zarážející a utvrzují mně v tom, že jsem koupil ksindl (ve známém modelářském obchodě). Aku již nemohu reklamovat z důvodů zkrácení balančních vodičů a změně konektoru (nezavřel bych kabinu). Pokud se nestane zázrak a aku se po několika cyklech nevzpamatují, tak jsem vyhodil peníze do luftu. Ještě přemýšlím o nákupu HYPERION 2600 G3 EX, ale ty jsou vyprodány.

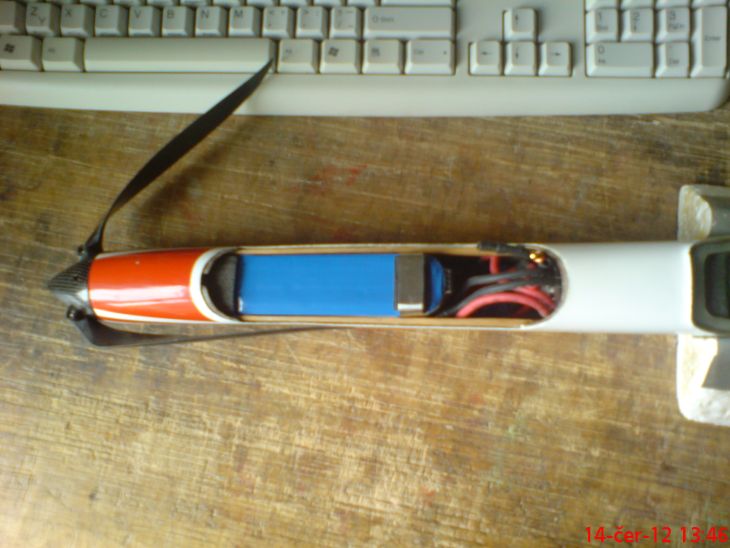

    Přikládám foto přední části trupu a použitého zařízení pro měření vnitřního odporu. Zatěžovací odpor je vyroben z manganinového vodiče, který má velmi nízký teplotní součinitel odporu. Za kvalitu foto se omlouvám, byly pořízeny mobilem.

   V tabulce – další příloha jsou uvedeny naměřené a vypočtené hodnoty Ri a C.



                   Zjištění vnitřního odporu aku HYPERION 2600 G3 VX



  čas [s] U1čl.[V] U2čl.[V] U3čl.[V] Uaku [V] Rzatěž[V]   proud [A] Ri1čl.[V] Ri2čl.[V] Ri3čl.[V] Riaku[mV] Céčko
  0:00:01 4,04 4,05 4,04 12,13 0 0
  0:00:01 4,04 4,05 4,04 12,13 0 0
  0:00:01 4,04 4,05 4,04 12,13 0 0
  0:00:02 4,04 4,05 4,04 12,13 0 0
  0:00:02 4,04 4,05 4,04 12,13 0 0                    Bez zatížení akumulátoru
  0:00:02 4,04 4,05 4,04 12,13 0 0                    jsou tyto hodnoty neznámé
  0:00:02 4,04 4,05 4,04 12,13 0 0
  0:00:02 4,04 4,05 4,04 12,13 0 0
  0:00:02 4,04 4,05 4,04 12,13 0 0
  0:00:02 4,04 4,05 4,04 12,13 0 0
  0:00:02 4,04 4,05 4,04 12,13 0 0
  0:00:02 4,04 4,05 4,04 12,13 0 0
  0:00:02 3,97 3,98 3,99 11,94 0,9863 12,11 0,0058 0,0058 0,0041 0,0157 27,2
  0:00:02 3,96 3,97 3,98 11,91 0,9863 12,08 0,0066 0,0066 0,0050 0,0182 23,4
  0:00:02 3,96 3,97 3,98 11,91 0,9863 12,08 0,0066 0,0066 0,0050 0,0182 23,4
  0:00:02 3,96 3,97 3,97 11,90 0,9863 12,07 0,0066 0,0066 0,0058 0,0191 22,4
  0:00:02 3,96 3,97 3,97 11,90 0,9863 12,07 0,0066 0,0066 0,0058 0,0191 22,4
  0:00:02 3,96 3,96 3,97 11,89 0,9863 12,06 0,0066 0,0075 0,0058 0,0199 21,4
  0:00:02 3,96 3,96 3,97 11,89 0,9863 12,06 0,0066 0,0075 0,0058 0,0199 21,4
  0:00:02 3,96 3,96 3,97 11,89 0,9863 12,06 0,0066 0,0075 0,0058 0,0199 21,4
  0:00:03 3,96 3,96 3,97 11,89 0,9863 12,06 0,0066 0,0075 0,0058 0,0199 21,4
  0:00:03 3,96 3,96 3,97 11,89 0,9863 12,06 0,0066 0,0075 0,0058 0,0199 21,4
  0:00:03 3,96 3,96 3,97 11,89 0,9863 12,06 0,0066 0,0075 0,0058 0,0199 21,4
  0:00:03 3,96 3,96 3,97 11,89 0,9863 12,06 0,0066 0,0075 0,0058 0,0199 21,4
  0:00:03 3,96 3,96 3,97 11,89 0,9863 12,06 0,0066 0,0075 0,0058 0,0199 21,4
  0:00:03 3,95 3,96 3,96 11,87 0,9863 12,03 0,0075 0,0075 0,0066 0,0216 19,8
  0:00:03 3,95 3,96 3,96 11,87 0,9863 12,03 0,0075 0,0075 0,0066 0,0216 19,8
  0:00:03 3,95 3,96 3,96 11,87 0,9863 12,03 0,0075 0,0075 0,0066 0,0216 19,8
  0:00:03 3,95 3,96 3,96 11,87 0,9863 12,03 0,0075 0,0075 0,0066 0,0216 19,8
  0:00:03 3,95 3,96 3,96 11,87 0,9863 12,03 0,0075 0,0075 0,0066 0,0216 19,8
  0:00:03 3,95 3,96 3,96 11,87 0,9863 12,03 0,0075 0,0075 0,0066 0,0216 19,8
  0:00:03 3,95 3,95 3,96 11,86 0,9863 12,02 0,0075 0,0083 0,0067 0,0225 19,0
  0:00:03 3,95 3,95 3,96 11,86 0,9863 12,02 0,0075 0,0083 0,0067 0,0225 19,0
  0:00:03 3,95 3,95 3,96 11,86 0,9863 12,02 0,0075 0,0083 0,0067 0,0225 19,0
  0:00:03 3,95 3,95 3,96 11,86 0,9863 12,02 0,0075 0,0083 0,0067 0,0225 19,0
  0:00:04 3,95 3,95 3,96 11,86 0,9863 12,02 0,0075 0,0083 0,0067 0,0225 19,0
  0:00:04 3,95 3,95 3,96 11,86 0,9863 12,02 0,0075 0,0083 0,0067 0,0225 19,0
  0:00:04 3,95 3,95 3,96 11,86 0,9863 12,02 0,0075 0,0083 0,0067 0,0225 19,0
  0:00:04 3,94 3,95 3,96 11,85 0,9863 12,01 0,0083 0,0083 0,0067 0,0233 18,3
  0:00:04 3,94 3,95 3,96 11,85 0,9863 12,01 0,0083 0,0083 0,0067 0,0233 18,3
  0:00:04 3,94 3,95 3,96 11,85 0,9863 12,01 0,0083 0,0083 0,0067 0,0233 18,3
  0:00:04 3,94 3,95 3,96 11,85 0,9863 12,01 0,0083 0,0083 0,0067 0,0233 18,3
  0:00:04 3,94 3,95 3,96 11,85 0,9863 12,01 0,0083 0,0083 0,0067 0,0233 18,3
  0:00:04 3,94 3,95 3,96 11,85 0,9863 12,01 0,0083 0,0083 0,0067 0,0233 18,3
  0:00:04 3,94 3,95 3,96 11,85 0,9863 12,01 0,0083 0,0083 0,0067 0,0233 18,3
  0:00:04 3,94 3,95 3,96 11,85 0,9863 12,01 0,0083 0,0083 0,0067 0,0233 18,3
  0:00:04 3,94 3,95 3,96 11,85 0,9863 12,01 0,0083 0,0083 0,0067 0,0233 18,3
  0:00:04 3,94 3,95 3,96 11,85 0,9863 12,01 0,0083 0,0083 0,0067 0,0233 18,3
  0:00:04 3,94 3,95 3,96 11,85 0,9863 12,01 0,0083 0,0083 0,0067 0,0233 18,3
  0:00:04 3,94 3,95 3,96 11,85 0,9863 12,01 0,0083 0,0083 0,0067 0,0233 18,3
  0:00:04 3,94 3,95 3,96 11,85 0,9863 12,01 0,0083 0,0083 0,0067 0,0233 18,3
  0:00:05 3,94 3,95 3,96 11,85 0,9863 12,01 0,0083 0,0083 0,0067 0,0233 18,3
  0:00:05 3,94 3,95 3,96 11,85 0,9863 12,01 0,0083 0,0083 0,0067 0,0233 18,3
  0:00:05 3,94 3,95 3,96 11,85 0,9863 12,01 0,0083 0,0083 0,0067 0,0233 18,3
  0:00:05 3,94 3,95 3,96 11,85 0,9863 12,01 0,0083 0,0083 0,0067 0,0233 18,3
  0:00:05 3,94 3,95 3,96 11,85 0,9863 12,01 0,0083 0,0083 0,0067 0,0233 18,3



Na závěr Vám přeji : Ať se daří !


<Staršie | tento článok | Novšie>

Napísané: 13. 7. 2014, 08:52 | Prečítané: 7769x | Kategórie: Pohony | Napísal: admin |
Komentáre: 6
.:. palomíno7 | mail
Posudzovať kvalitu značkových batérií z merania jedného kusu z danej značky je podľa mňa trochu scestné. Viac výpovednej hodnoty má skúsenosť modelárov, ktorí používajú danú značku dlhodobo a vedú si podrobné záznamy o jej prevádzke.
Odpoveď | 2012-06-19 10:47:30
.:. Janko O
S výčitkou (či poznámkou), že posudzovať kvalitu niečoho podľa jedného kusu je nesprávne, sa stretávame pomerne často. Vlastne neustále.
Lenže.
Kto z nás má možnosti (finančné, časové, ...) na zmeranie napr. 1000 kusov LiPol batérií jedného výrobcu, jedného typu?
Nie sme (a ani naši externí autori) štátna skúšobňa, platená zo štátneho rozpočtu, alebo firmami, ktoré si dané skúšky nechávajú na zakázku robiť.
A aj modelár, keď si kúpi nejakú LiPolku, nekúpi si ich 1000, ale kúpi si jednu (alebo dve, tri).
Takže pán Hrubý neklame, nezavádza, ani nezovšeobecňuje. On netvrdí, že všetky (alebo mnohé) LiPolky od Hyperionu sú cárach. On tvrdí, že (citujem): "... koupil jsem ksindl ...". Jeden. Možno ďalších 10000 v kontajneri bolo skvelých.
Mal smolu, alebo viaceré z danej výrobnej série mali mizernú kvalitu?
Mne sa pred časom stalo, že LiPolka od Turnigy mala JEDEN ČLÁNOK vadný (mal veľký vnútorný odpor, napätie bolo v poriadku). Ale ostatné články boli vynikajúce. Nuž, stáva sa, že v množstve jednotlivých článkov (z ktorých sa LiPolky skladajú) má kde-tu jeden nejakú vadu.
Ale to, čo kúpil pán Hrubý, nebol problém jedného článku, ale všetkých troch článkov v jednom paku. Čo si o tom myslieť?
Palomíno7 má pravdu, štatistika sa z jedného čísla robiť nedá. Ale to je práve prínos pána Hrubého, že hoci sme my zmerali jednu (nejakú) Hyperionku, on zmeral ďalšiu. A podelil sa s nami o výsledky a o svoje skúsenosti. A za to mu ďakujeme.
Ak sa pridajú ďalší, tak časom môžeme mať k dispozícii dostatok údajov k tomu, aby bolo možné seriózne skonštatovať, či daná LiPolka je vo väčšine výborná, alebo dosť často môžeme natrafiť na "ksindl".
Odpoveď | 2012-06-19 11:27:14
.:. Janko O
Skúsenosti niektorých kolegov - modelárov s ďalšími typmi LiPoliek môžete nájsť v kmentároch k článku "Aké sú skutočné Céčka predávaných LiPoliek" - odkaz
Odpoveď | 2012-06-19 11:35:34
.:. dan
Já bych reklamaci zkusil. Změny na baterii nesouvisí se závadou, navíc nebrání opravě výrobku, která tu nepadá v úvahu. Za plesnivý jogurt taky budu chtít peníze zpět, i když je kelímek už otevřený.
Výhodou tu je slušná dokumentace toho, že baterky nemají slibované parametry a nejsou tak použitelné pro pohon.
Odpoveď | 2012-06-23 08:46:39
.:. miro | mail
Jsem autorem článku "Zmeranie baterky LiPol 2600 G3 VX".
Podařilo se mi vypůjčit od kamaráda nový, dosud nepoužitý a shodný aku Hyperion 2600 G3 VX, zakoupený o měsíc později ve stejné model. prodejně. Při měření jsem cca po 1s zjistil Ri = 17 mOhmů a C = 25. Takže ani druhý měřený aku neodpovídá údajům na štítku, ale spíše typu CX.
Já jsem koupil ksindl, kamarád předražené "něco", co nechtěl.
Odpoveď | 2012-07-05 08:20:52
.:. Janko O
Takže som vlastne dostal odpoveď na rečnícku otázku:
Mal smolu, alebo viaceré z danej výrobnej série mali mizernú kvalitu?
A tak (opäť rečnícky) pripomeniem moju skúsenosť:
Mne sa pred časom stalo, že LiPolka od Turnigy mala JEDEN ČLÁNOK vadný (mal veľký vnútorný odpor, napätie bolo v poriadku). Ale ostatné články boli vynikajúce. Nuž, stáva sa, že v množstve jednotlivých článkov (z ktorých sa LiPolky skladajú) má kde-tu jeden nejakú vadu.
Ale to, čo kúpil pán Hrubý, nebol problém jedného článku, ale všetkých troch článkov v jednom paku. Čo si o tom myslieť?
Nuž, zdá sa, že aj u takého renomovaného výrobcu sa stane, že nie "v množstve jednotlivých článkov (z ktorých sa LiPolky skladajú) má kde-tu jeden nejakú vadu", ale pravdepodobne celá séria nestojí za nič.
Odpoveď | 2012-07-05 08:40:23 | Príspevok upravený: 2012-07-05 10:22:02
