6-kanálový obmedzovač napätia LiPO pri nabíjaní

Sme veľmi radi, ak naše články dokážu niekoho motivovať k zlepšeniu zapojenia - veď to je vlastne jedným z našich cieľov.

Tak je to aj v tomto prípade s článkom na obmedzovač napätia pri nabíjaní LiPo článkov.

Ešte niekedy dávnejšie sme dostali mejl od Martina Šejnohu, kde ako sám píše - vytvoril 6-kanálovú verziu a poskytol aj podklady pre tvorbu plošného spoja.

autor: Martin Šejnoha

pridal: mior

Pôvodný článok o obmedzovači napätia LiPo pri nabíjaní sa nachádza tu.

A tu je email od Martina Šejnohu:

Zdravím,

pro vlastní potřebu jsem si navrhl plošák pro 6ti kanálovou verzi Vašeho omezovače. V příloze je návrh DPS v eaglu 4.11 a nějaké obrázky, třeba se to někomu bude hodit :)

Oproti Vaší verzi jsem ještě k trimru doplnil odpory aby se nastavení žádané hodnoty "roztáhlo" na více otáček a šlo to lépe nastavit. Dále na desce jsem natahal spoje tak, aby platilo přesně shodné napětí článků měřené přímo na svorkách.

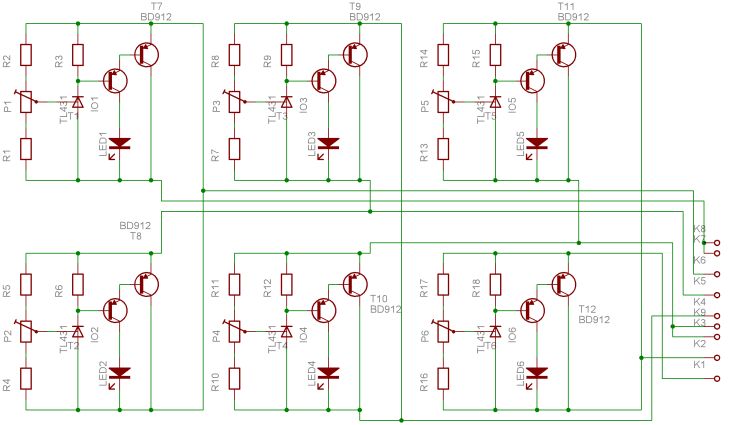

Schéma zapojenia je:

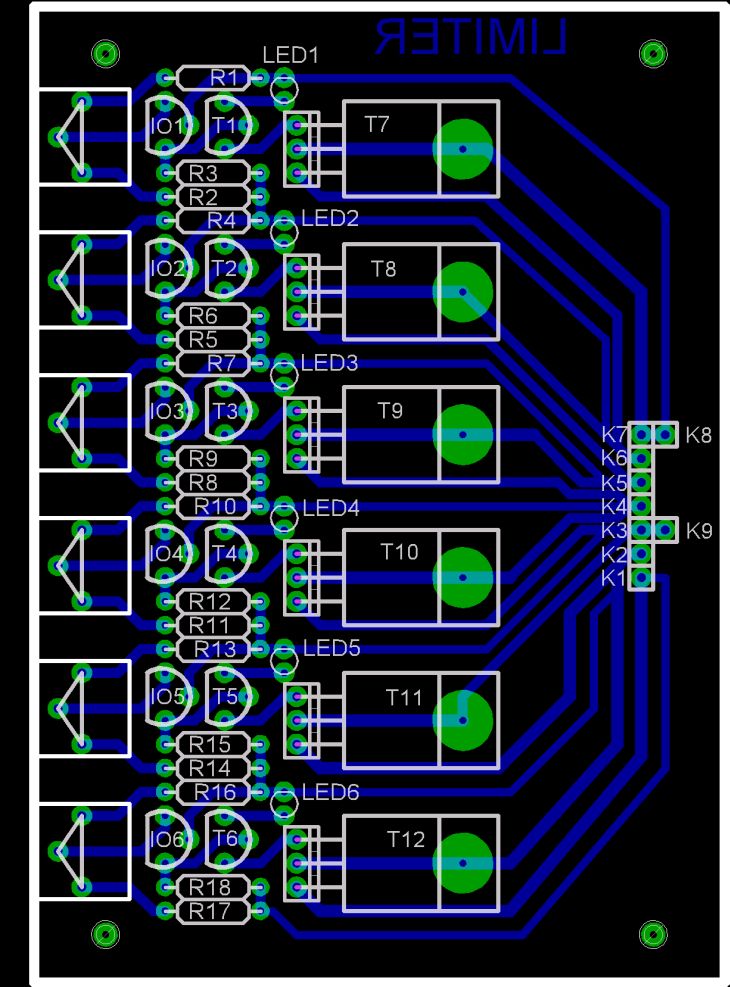

Osadenie dosky plošného spoja vyzerá takto:

Kompletnú dokumentáciu - obrázky v plnom rozlíšení, vrátane súborov dosky plošného spoja pre program Eagle si môžete stiahnuť v sekcii Download alebo priamo tu.

Komentáre: 10

.:. Sejny

Takhle vypadá hotový: odkaz

Součástky: R1 - 10k, R2 - 5k6, R3 - 2k2, IO1 - TL431, T1 - KC307(BC557), T7 - BD912. Trimr P1 jsem použil víceotáčkový 5k v provedení naležato.

Omezovače jsem si nastavil na 4.18V při proudu 0,5A, při praktické zkoušce omezovač srovnal napětí sady s rozdílem mezi články do 3mV. Používám jej k jednoduchému nabíječi s obvodem LM723 který jsem si pro radost postavil, umí nabíjet jen 4s/6s proudem 0-10A.

Odpoveď | 2012-06-11 11:06:36

.:. mior | mail

Pekná práca!

Odpoveď | 2012-06-11 11:33:17

.:. Richard

Ja to mam zbastlene na univerzalnej doske. Pouzivam s nabijackou kde mi odisiel balancer, na 1-3x 2s alebo 1-2x 3s. Nabija to pri tom istom prude o dost rychlejsie ako original nabijacka s balance programom.

Odpoveď | 2012-06-11 11:44:22

.:. Janko O

Richard.
Mám tú istú skúsenosť:
Keď sa ponáhľam a potrebujem nabíjať viacero LiPol batérií naraz, tak 4 ks dám na originál modelársku nabíjačku s balance programom a 2 ks na dvojitý laboratórny zdroj s týmto mojim obmedzovačom.
Hoci je nabíjač nastavený na prúd 1,3 A (pre 1300 mAh LiPolky) a laboratórny zdroj dá len 1A, tak tie dve sú VŽDY o dosť skôr nabité, ako tie štyri.

Odpoveď | 2012-06-11 16:14:51

.:. Sejny

Bohužel většina čínských nabíječů nemá propracované balancovací a nabíjecí algoritmy tak jak by bylo žádoucí aby to fungovalo precizně a rychle za všech okolností. Navíc DC/DC měniče v nabíječkách nejsou nijak odrušené... Mám doma klon Accucel 6 prodávaný pod jménem Mystery B6 a tam během nabíjení nelze přesně měřit napětí na baterii... Měřák to rušení od měniče nepobírá, naopak při nabíjení z laboratorního zdroje jsou měřené hodnoty stabilní a je vidět jen nárust napětí v čase, žádné "tečení" digitů na měřáku. Mám doma ještě iCharger 3010B, ten umí balancovat velmi dobře a umožňuje i plnou uživatelskou kalibraci, HW je to typicky čínský ale na FW je vidět, že se přemýšlelo a že se snažili o co nejlepší výsledek na daném HW. Já si stavím jen tak pro radost vlastní plně lineární nabíječ, výkonovou část mám zatím jen ve vrabčím provedení ale chová se to velmi dobře, ještě musím domyslet nějaké ty bezpečnostní pojistky. Sice to bude těžký, bude to topit ale věřím, že o baterky se bude starat kvalitně :-)

Kamoš si ze mě dělá srandu, že křísím mamuta :-D

Odpoveď | 2012-06-11 18:25:58

.:. Richard

Mne ten balancer odisiel na accucell 6. Resp. nieco som ja posahal pri vymene rezistorov balancera za 1%, lebo to nabijalo kazdy clanok na ine napatie :-D

Tak som kupil dalsiu (HKC6) a ta ma hobbyking firmver. Cez vetracie diery na spodnom plechu vidno aj SMD trimre. Predpokladam ze budu na kalibrovanie balancera ale nemal som zatial cas sa v tom rypat. A mozno ich upraveny firmver bude trochu lepsi ako cinsky rebrand.

BTW v tych lacnych je vacsinou atmega32 a da sa do toho vypalit firmver z ichargeru (uspesne odskusane ako pokus o zachranu balanceru na accucell 6)

Odpoveď | 2012-06-12 08:25:19

.:. Sejny

atmega32 v nabíječích řady iCharger 106B/1010B 206B/208B 306B/3010B rozhodně není, tyto stroje naprosto odlišně(mnohem lépe) konstruované než to ostatní z číny. FW z těchto ichargerů nemůže chodit v těch tuctovkách kde je atmega32. Na hobbykingu býval ještě icharger co měl jen 50W, to byla ale shoda názvů, tahle nabíječka nemá nic společného s těma co jsem popsal výše.

Odpoveď | 2012-06-12 16:43:53

.:. Richard

Chybicka... samozrejme som myslel Imax b6 :-)

Odpoveď | 2012-06-13 08:40:54

.:. Eduard | mail

Když už mluvite o nalévání fw do accucell6, nešlo by, aby tento přístroj primárně určen pro nabíjení fungoval i jako takový LowEnd laboratorní zdroj? Protě abych zadal napětí, proud a odstartoval? ;-)

Odpoveď | 2012-08-22 21:18:50

.:. miro

Také bych uvítal "úpravu" nabíječky (i jiných typů) na laboratorní zdroj.

Odpoveď | 2014-08-21 11:03:18
