Merač LiPo batérií - prevedenie od Hansa-Georga Hopmanna
Podľa nášho článku si postavil merač vnútorného odporu LiPo batérií.
My s bratom sme mu poskytli nemeckú mutáciu programu do PIC kontroléra a Hans na oplátku poskytol dokumentáciu - návrh dosky plošného spoja, osadzovaciu schému a pár fotiek.
autor: Hans-Georg Hopmann
pridal: mior
Hans-Georg Hopmann je náš čitateľ z Nemecka.

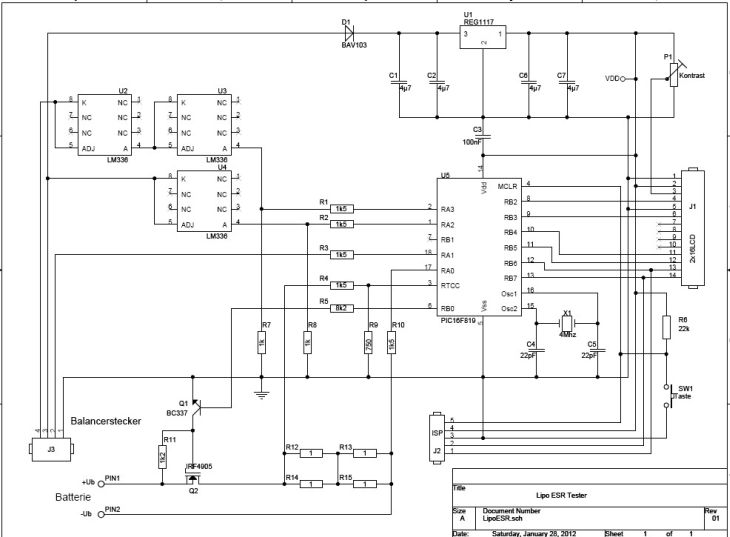

Hans vychádzal z našej schémy, ktorú prekreslil takto:

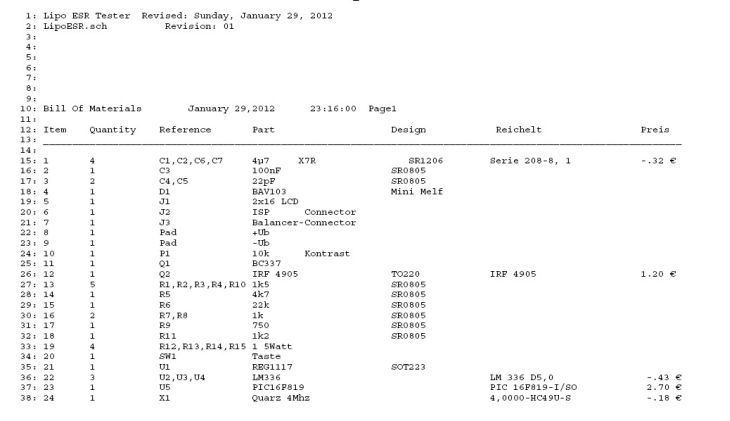

Zoznam potrebných súčiastok:

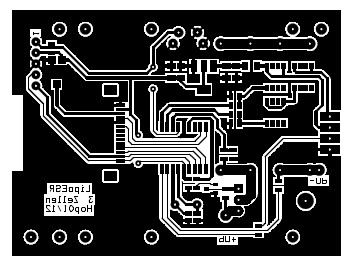

Doska plošného spoja je navrhnutá takto:

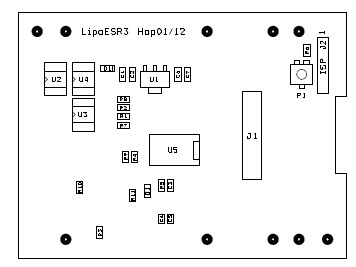

a osadzovanie z jednej strany:

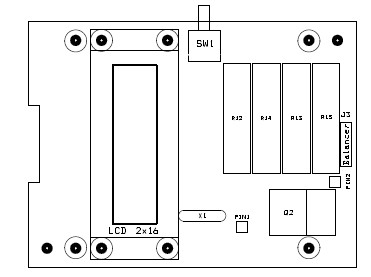

a z druhej strany:

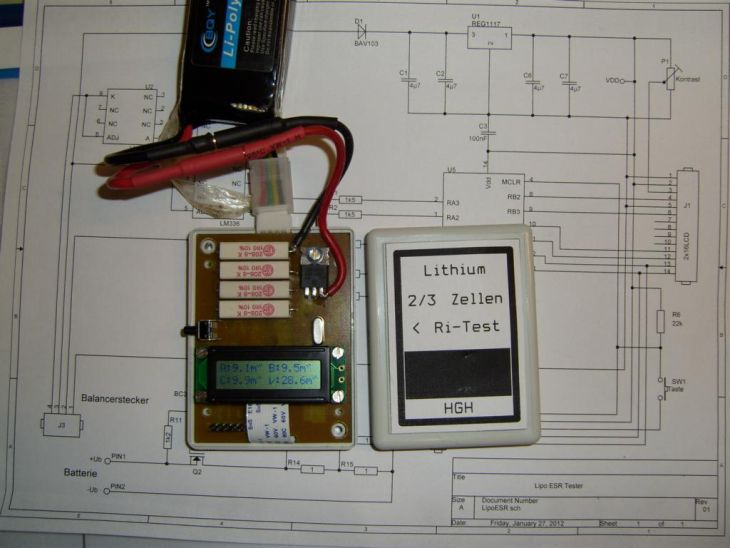

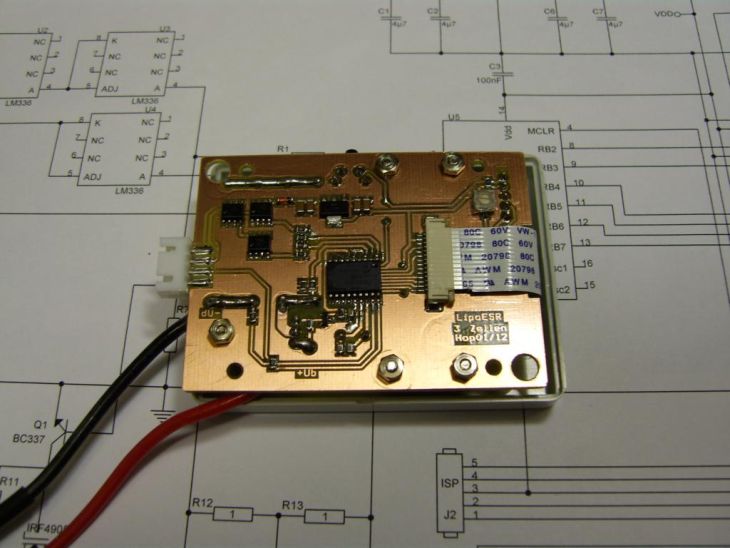

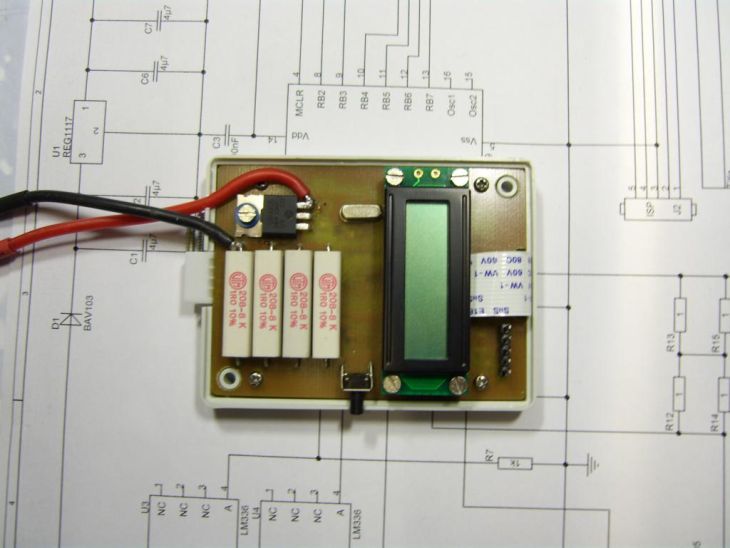

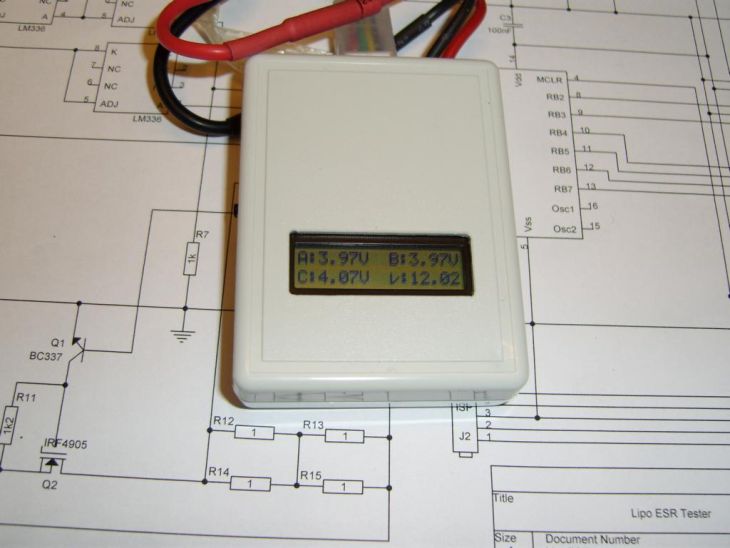

Finálna podoba:
Všetky potrebné súbory v lepšej kvalite nájdete v sekcii Download.
