Napäťový senzor k FrSky veľmi jednoducho

Produktom od firmy FrSky sa na našej stránke venujeme dávno. Samozrejme hlavne kvôli dostupnej telemetrii. Tá má mnoho podôb, tak ako sme naznačili vo viacerých článkoch. Dokonca má - ako ja hovorievam – nekonečné možnosti. Ale asi najdostupnejšou formou je kontrola napätia napájacej batérie pomocou napäťového senzora. Ten je veľmi jednoduchý, pretože sa jedná v podstate iba o odporový delič. Brat Janko O. pripravil schému takého deliča, ale tá je pre neelektronicky znalých určitým problémom - aj keď schému prelúskajú, nevedia, ako to celé zostaviť. A tak si dnes ukážeme, ako taký delič urobiť v domácich podmienkach aj pre menej zdatných, a to metódou step-by-step, čiže ako po našsky povie – krok za krokom. S cenou do pol eura...

autor: mior

foto: Kačenka Oravcová

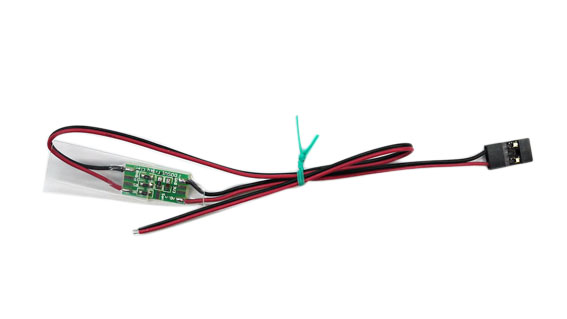

Na obrázku je originálny delič od firmy FrSky.

Ten treba upraviť podľa počtu snímaných článkov batérie tak, ako je to ukázané v článku Senzory k telemetrii FrSky – 1. časť - Napäťový senzor.

Samozrejme, cena takéhoto senzora nie je veľká, ale načo niečo kupovať, ak to dokážeme vyrobiť doma?

A tak ideme na to!

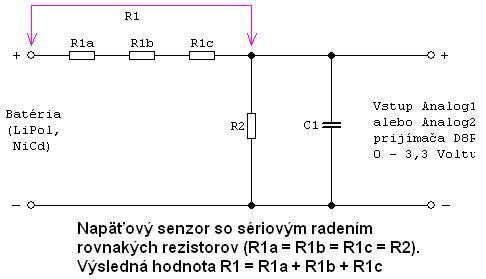

Najprv si povedzme, že ideme stavať napäťový senzor pre trojčlánkovú LiPo batériu. Schéma zapojenia je na obrázku:



Tak čo budeme potrebovať?

-          4 ks rezistorov (odporov) o hodnote 3k3, teda 3300 Ohmov. Hodnota nie je kritická, môže byť od 2200 Ohmov (2k2) po 4700 Ohmov (4k7), podstatné je, aby odpory boli z rovnakej sady, len tak máme zaručené, že ich hodnota bude naozaj rovnaká.

-          1 ks keramický kondenzátor o hodnote okolo 68 nanoFaradov. Tu tiež nie je hodnota kritická, môže byť aj menšia aj väčšia okolo 100 nF

-          Servo konektor aj s káblikom

-          Zmršťovaciu bužírku

-          Malý kúsok plastovej doštičky.



Z nástrojov budeme potrebovať letovačku, cín, kliešte a pinzetu.

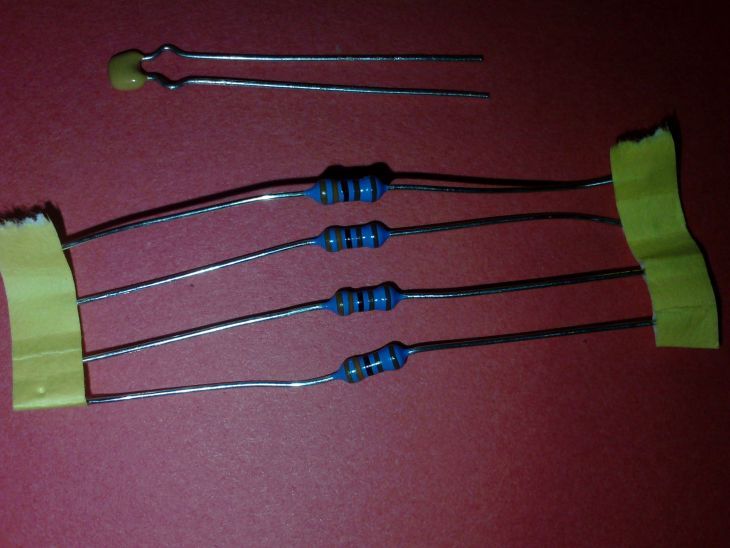

Najprv si pripravíme súčiastky:

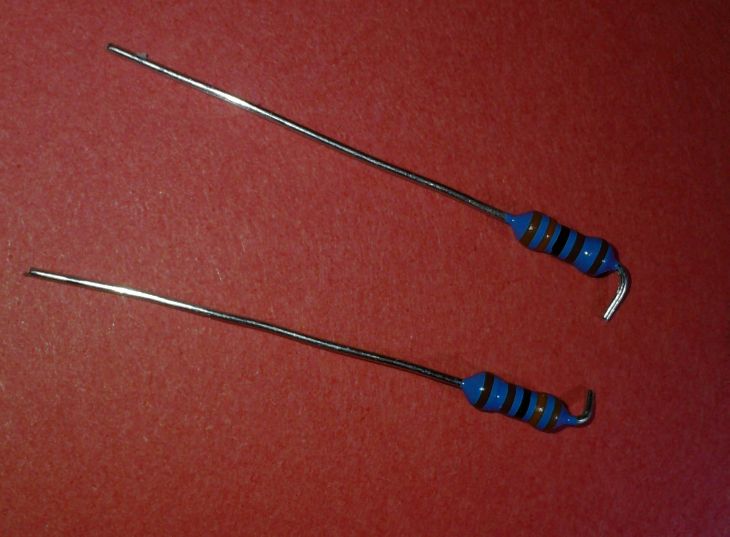

Tri odpory vyrovnáme, jeden koniec zahneme a odštikneme (na orientácii nezáleží, je jedno, ktorý koniec):

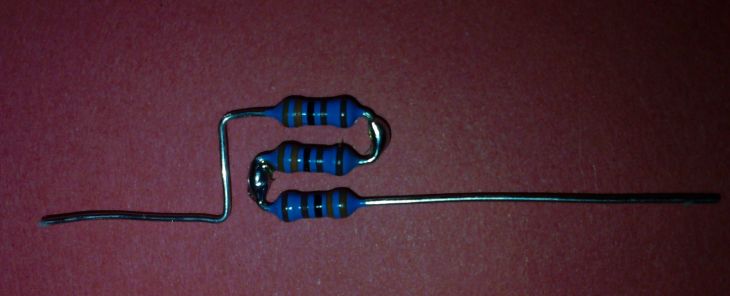

Takto zletujeme odpory do akejsi húsenice:

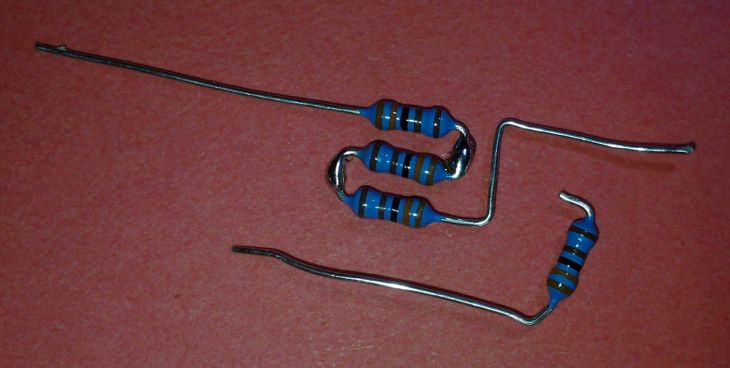

Pripravíme si štvrtý odpor podľa obrázka:

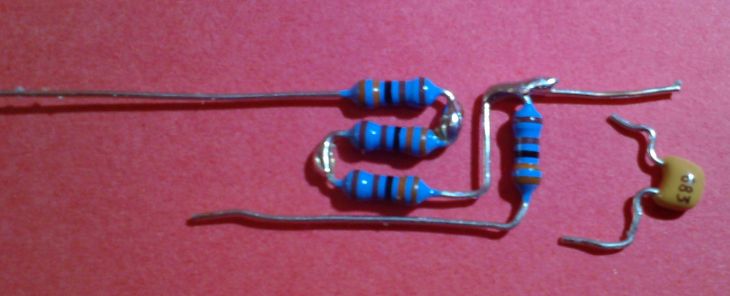

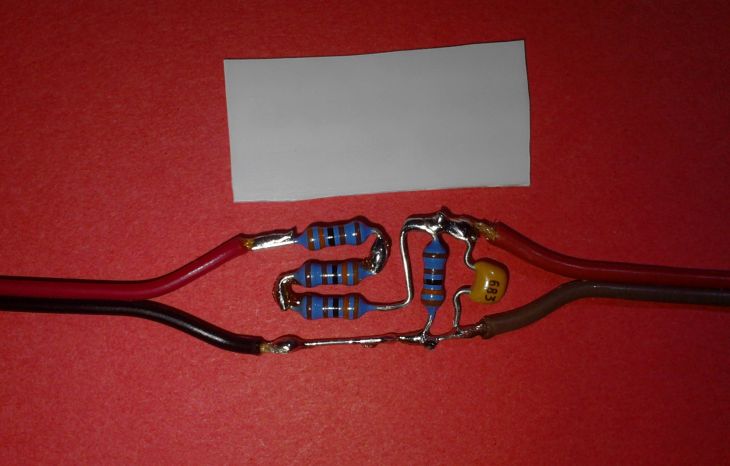

Ten priletujeme k ostatným trom tak, ako je to na obrázku a pripravíme si vývody kondenzátora:

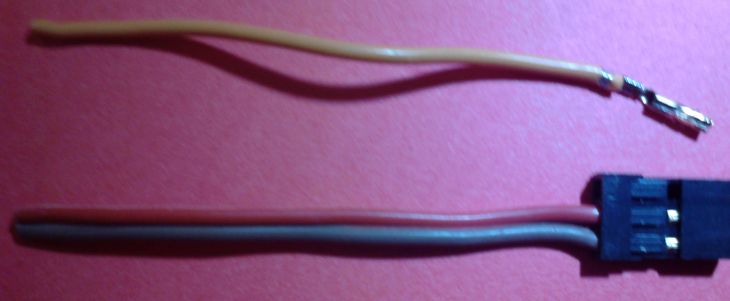

Teraz si vezmeme servokonektor s káblikom (napr. z nejakého pokazeného serva).  Pomocou špendlíka, ktorým nadvihneme plastové „pacičky“ konektora uvoľníme signálový vodič serva – ten býva bielej alebo žltej farby. Káblik oddelíme od ostatných dvoch – už ho potrebobvať nebudeme.

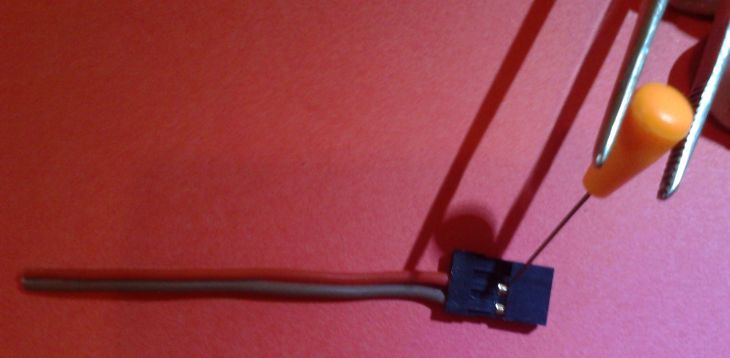

Podobne pomocou špendlíka uvoľníme stredný – červený vodič:

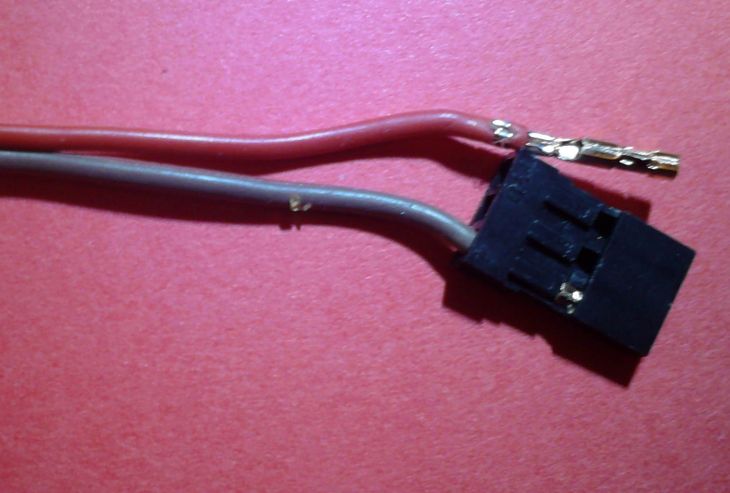

Ten vysunieme z plastového púzdierka servokonektora:

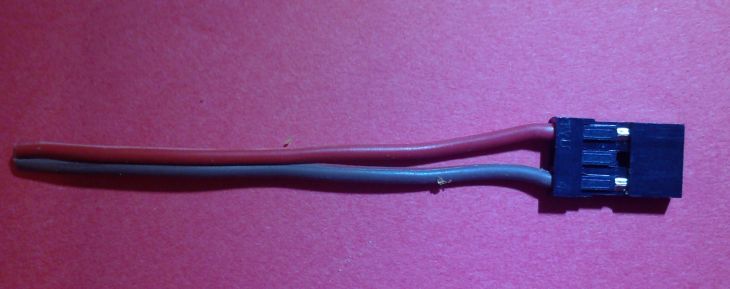

A presunieme na prvú pozíciu po signálovom vodiči:

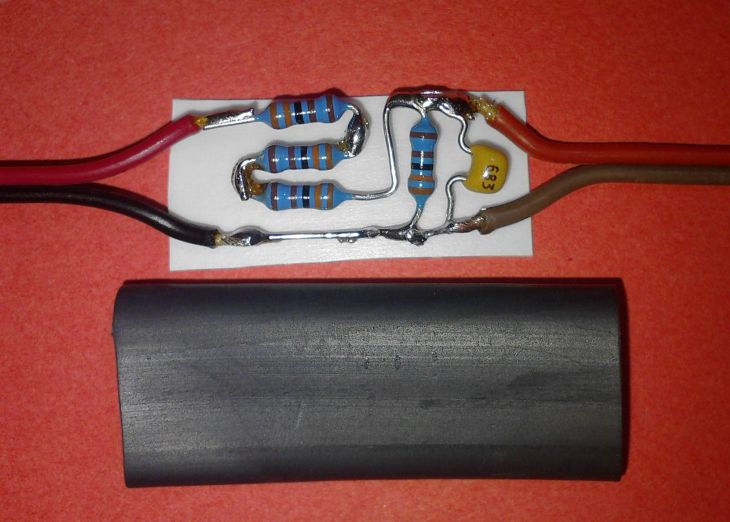

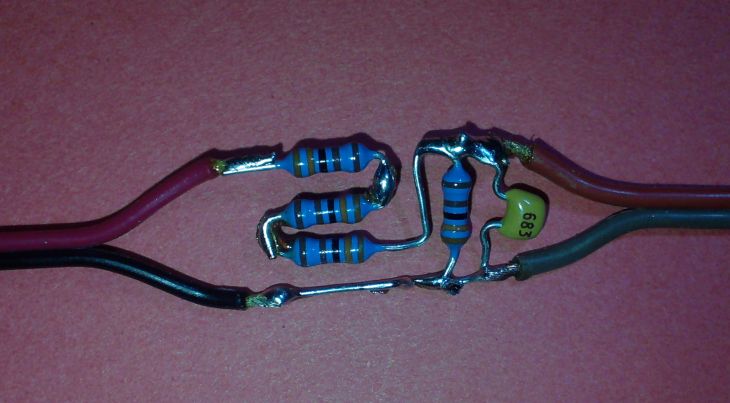

Druhé konce servokonektora priletujeme tak, ako je to na pravej strane obrázku. Z ľavej strany naletujeme iné vodiče, ktoré neskôr pripojíme na silové vodiče LiPo batérie. Celá zostava je na obrázku:

Pripravíme si kúsok plastovej podložky podľa obrázku. Ja používam odrezky z rôznych výstražných plastových tabuliek, ale v núdzi možno použiť vrchnák z rôznych kelímkov z masla a podobne:

Pripravíme si zmršťovaciu bužírku tak, aby trochu prekrývala okraje doštičky:

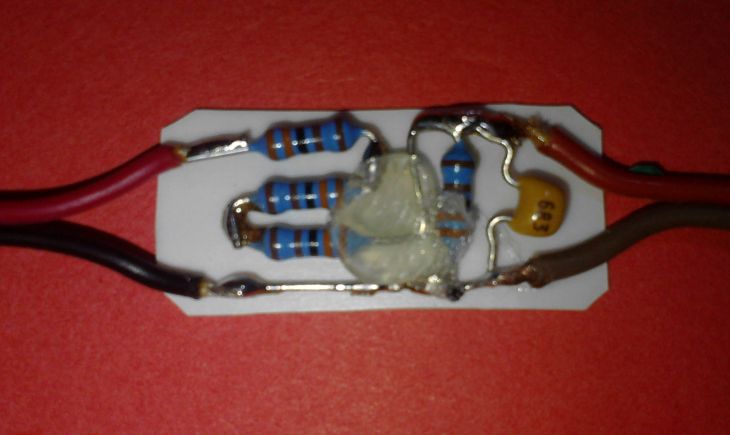

Pre istotu celý odporový delič zakvapneme lepidlom k doštičke. Ja používam kvapku horúceho tavného lepidla:

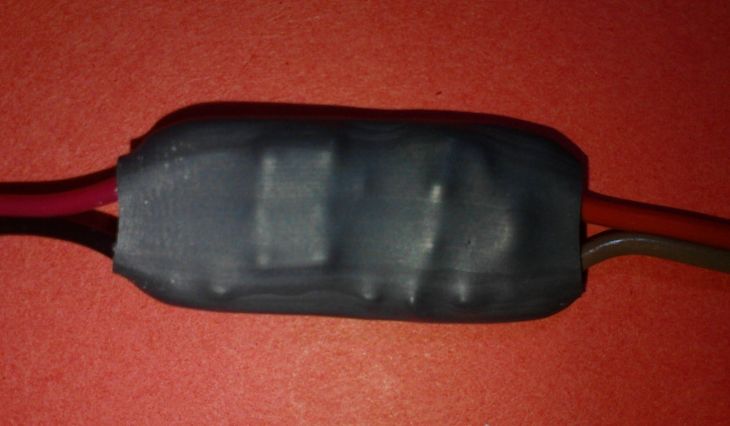

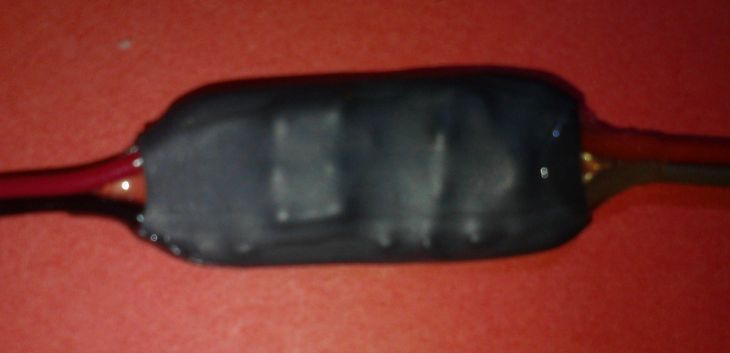

Natiahneme bužírku a nad teplom „zmrštíme“ tak, aby sa celá sústava zatavila:

Nakoniec oba konce zakvapneme tavným lepidlom:

A napäťový senzor máme hotový!

Ešte pred použitím v modeli ho vyskúšame. „Ľavú“ stranu pripojíme k silovým vodičom baterky (môžeme použiť aj krajné vodiče balančného konektora baterky). Na „pravej“ strane, teda na servo konektore musíme namerať štvrtinové napätie baterky. Ak je to tak, senzor je funkčný a môžeme ho pomocou servo konektoru pripojiť na AD vstup FrSky prijímača.

Ďalej postupujeme podľa spomenutého článku na našej stránke!
