Merač parametrov signálu z RC prijímača
Ale hlavnou Andrejovou devízou je dobrá znalosť elektroniky (však je to Murgašák) a tiež práce s mikrokontrolérmi (Atmel), čo je v modelárstve čím ďalej tým viac významnejšie.
autor: Andrej B.
úvod pripravil: Janko O.
Mladého modelára Andreja B. zo Sliača sme na našej Web stránke spomínali už viackrát. Väčšinou nám poskytol fotografie, tam kde naše nestačili, alebo pridal krátky postreh (a samozrejme fotografie) z nejakej modelárskej akcie, naposledy z Dňa detí na letisku Sliač, ktorý sa konal 27. mája 2011.
Andrejov postreh zo spomínanej akcie: Deň detí na letisku Sliač
Keďže Andrej je mladý modelár a jeho vybavenosť meracou technikou je zatiaľ pomerne slabá a navyše je to študent, takže čo sa týka peňazí, "vyskakovať" si veľmi nemôže, tak mu často nezostáva nič iné ako držať sa porekadla: „Čo si neurobím, to nemám“.
A tak si Andrej, okrem iného, postavil digitálny otáčkomer podľa vlastného návrhu (samozrejme s mikrokontrolérom Atmel) a taktiež si postavil regulátor jednosmerných motorov (samozrejme podľa vlastného návrhu a samozrejme s mikrokontrolérom Atmel) a bohvie, čo všetko má ešte v pláne.
Nás by potešilo, keby sa s týmito svojimi nápadmi „pochválil“ na našej Web stránke a bol tak inšpiráciou aj pre ďalších šikovných slovenských aj českých modelárov, ktorí si vedia navrhnúť a vyrobiť modelársku (nielen) elektroniku podľa vlastných potrieb.
Merač signálu

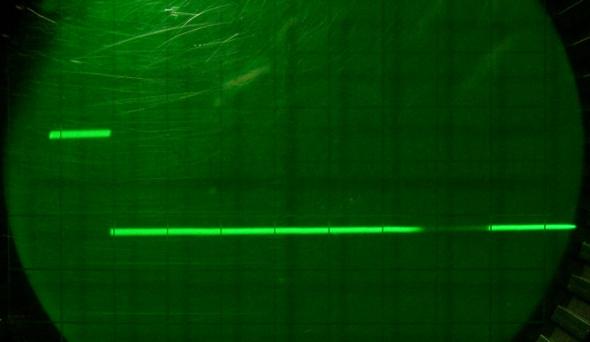

Potreboval som odmerať PPM signál z prímača, tak som si spravil merač. Chcem vám ho predstaviť.
Tento merač meria šírku impulzov a ich periódu.
Na zobrazenie nameraných hodnôt je použitý znakový displej. Rozlíšenie merania je 1 µs.
Zapojenie je jednoduché, tvorí ho iba zopár súčiastok, mikrokontrolér a LCD modul.
Použitý je µC ATtiny2313 - 20PU. LCD modul je 2 x 16 znakový.
Napájanie je 5V, buď cez kábel z prímača, alebo z iného zdroja.

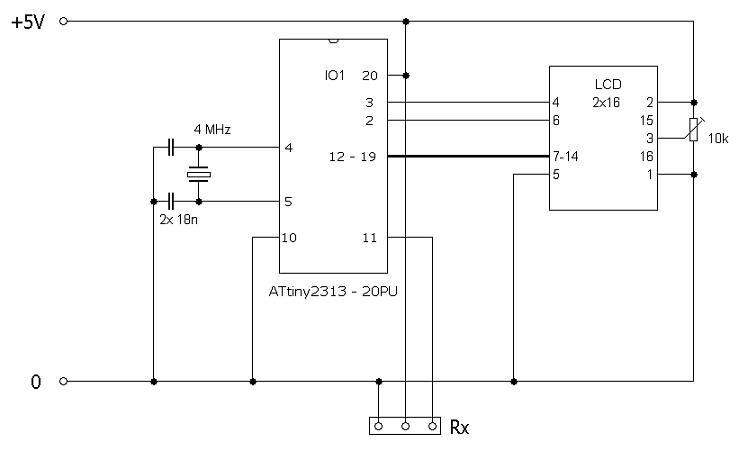

Signál z prijímača je pripojený rovno na vstup µC, netreba žiadne ďalšie obvody. Tu je schéma:

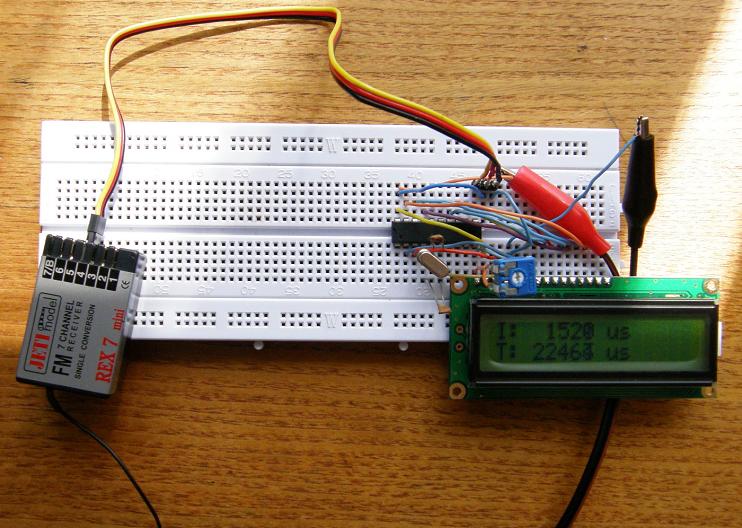

Zapojený merač vyzerá takto:

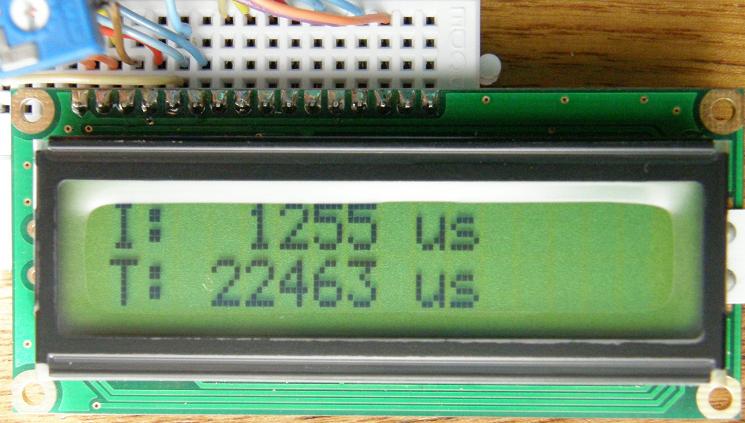

Na displeji je v prvom riadku zobrazená šírka impulzu, v druhom perióda impulzov.
Nová hodnota sa zobrazuje po každom impulze, takže sa dá ľahko pozorovať stabilita vstupného signálu.
Merač po zapnutí čaká 2s, potom začne merať.
Nastavenie poistiek: CKDIV8 - 1, SUT - 11, CKSEL - 1101, ostatné netreba meniť.
Hex-súbor pre mikrokontrolér je v sekcii Download, alebo tu.
Poznámka Janka O.: Prípadné dotazy napíšte do komentárov k tomuto článku a Andrej ich tam aj zodpovie.
<Staršie | tento článok | Novšie>
Napísané: 28. 3. 2022, 08:44 | Prečítané: 7600x | Kategórie: Elektronika | Napísal: admin |
Komentáre: 8
.
dá sa to použiť na meranie aj 2,4 signálu?
zmeria signál, keď je prijímač schovaný vnútry v lodely?
koľlo by ma tá vecička stála a koľko by stála aj s otáčkomerom?
a bol by ochotný mi to vyrobiť?
ďakujem.
odkaz
PPM signál je ve vysílačce zakódován do vysílacího signálu vysoké frekvence v řádu ať už MHz nebo GHz podle typu RC soupravy a přenášen z vysílačky do přijímače kde se opět dekóduje a následně rozdělí na jednotlivé impulsy a ty jsou pak změřitelné na výstupech jednotlivých kanálů přijímače.
Tím přístrojem se neměří síla signálu mezi vysílačem a přijímačem, ale pouze šířka impulsů vyseparovaných z již dekódovaného PPM signálu na výstupu jednoho z kanálů přijímače.
