Finálna podoba merača vnútorného odporu 2 – 6 článkových LiPol

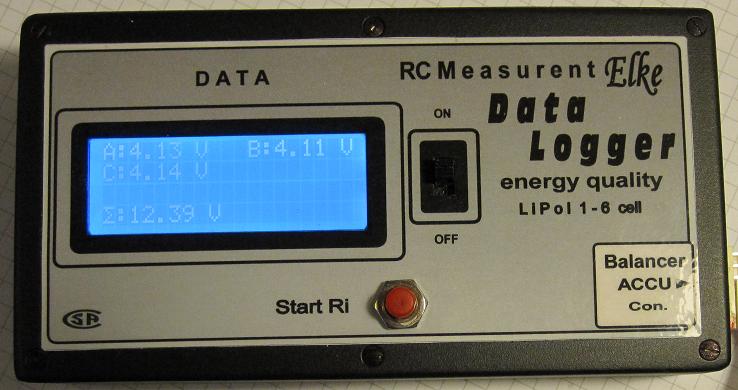

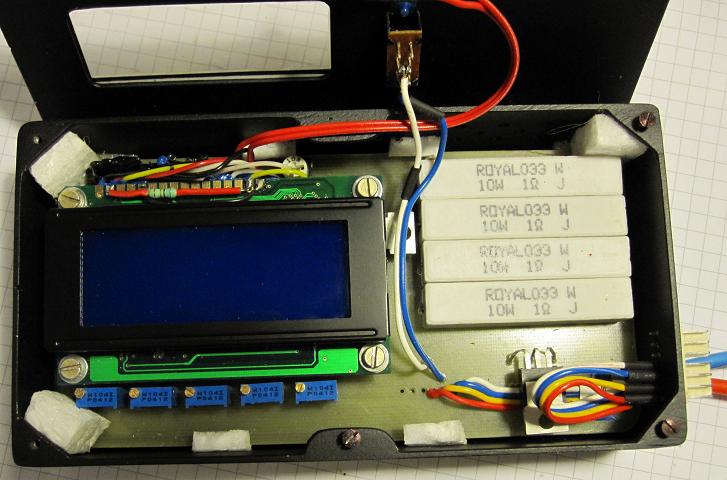

Cyril K. spod V. Tatier, ako sám seba predstavil verný návštevník našej Web stránky, nám nám už dávnejšie poslal mail a nejaké fotky. Cyril popisuje a zobrazuje ako dotiahol do finálnej podoby náš merač vnútorného odporu (Ri) 2 až 6-článkových LiPol batérií, ktorého schému a skúšobnú podobu sme predstavili pred takmer tromi rokmi, konkrétne 9.8.2010.
A keďže je možné, že tento merač, podobne ako jeho 3-článkového predchodcu, si budú chcieť niektorí modelári postaviť, zverejňujeme podklady pre výrobu, ktoré Cyril neuveriteľne pedantne spracoval.
foto: Cyril K.
pripravil: Janko O.

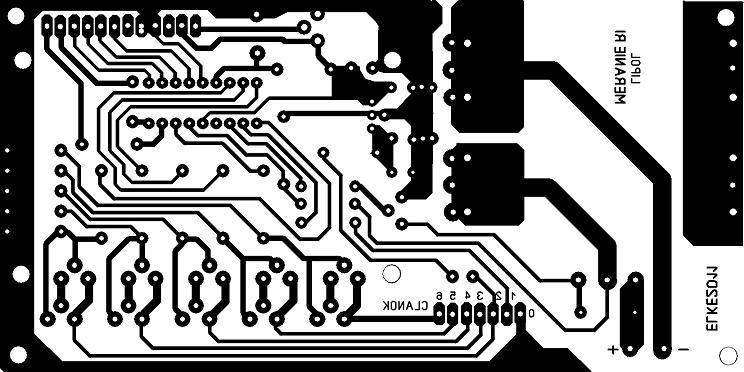

K dispozícii je motív plošného spoja:

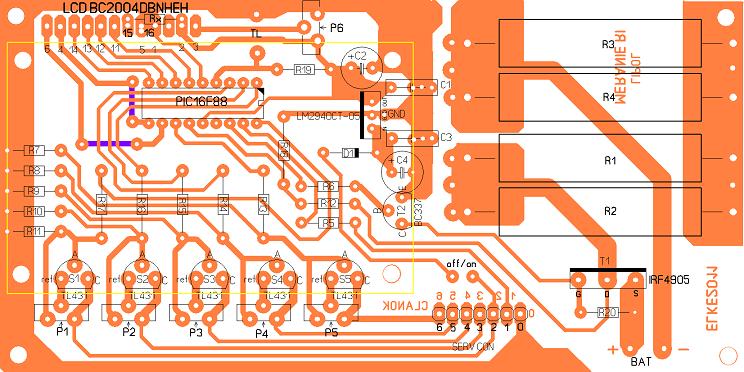

nákres rozloženia súčiastok (osadzovačka):

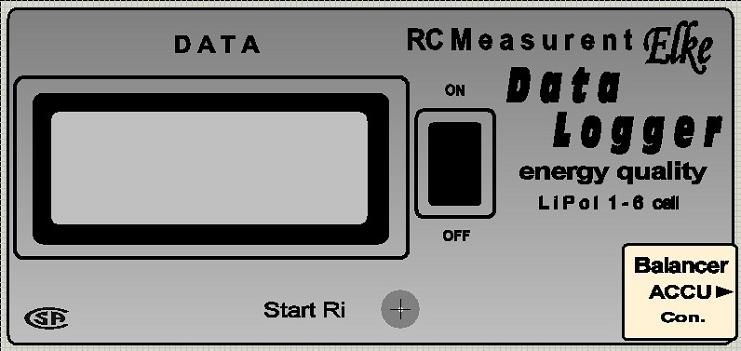

maska čelného štítku:
A samozrejme v textovej podobe bude popis, mierne upravená schéma (s vypínačom) a návod na výrobu dobre vyzerajúcej krabičky:
