Ako pripojiť a nastaviť gyro v lietadle?
S úsmevom na tvári sa dá povedať, že tie otázky sú vlastne vyvolané tými nejasnosťami. Veď keby bolo všetko jasné, tak otázky by boli zbytočné.
Máme na mysli samozrejme lietadlá tzv. „krídlaté“ (nie vrtulníky) a gyrá MKS380 a Tg380, ktoré sú práve do takýchto lietadiel určené a na HobbyCity sa dajú kúpiť za necelých 18 USD (ak ovšem nie sú večne vypredané, tak ako dosť často sú).
Ale možno sa dajú nahradiť gyrom z HK s označením "Telebee R/C Car Gyro for Drift Maneuvers".
autor: Janko O.
Stále pretrvávajú určité nejasnosti a stále sa opakujú niektoré otázky ohľadne zapojenia, nastavenia a ovládania gýr v lietadlách.
Pravdu povediac, impulzom k napísaniu tohto článku bola diskusia na jednom modelárskom fóre, kde jeden diskutujúci uvádzal, že gyro Turnigy Tg380 nemá možnosť diaľkovo nastavovať zisk – svoju účinnosť. To nás dosť zmiatlo, pretože sme presvedčení, že Tg380 je klonom osvedčeného gyra MKS380, ktoré možnosť diaľkového nastavenia zisku isto má. Navyše s gyrami MKS380 sme takpovediac „familiar“, čiže ho máme dosť „omakané“ a diaľkové riadenie účinnosti gýr vo svojich modeloch intenzívne využívame, viď článok „Dynamické riadenie gýr v modeloch lietadiel“.
A tak „zviklaní“ spochybňujúcou informáciou, odhodlali sme sa overiť možnosť diaľkového ovládania zisku – účinku gyra Turnigy Tg380.
Bez ďalšieho naťahovania je treba situáciu ukľudniť: všetko je v najlepšom poriadku. Gyro Tg380 sa gyru MKS380 podobá ako vajce vajcu, alebo inak: ako by ich jedna mater mala (fabrika vyrábala). Všetko je to isté, len samolepka je iná. Len ho treba správne zapojiť. Ale to platí pre Tg380 aj MKS380.

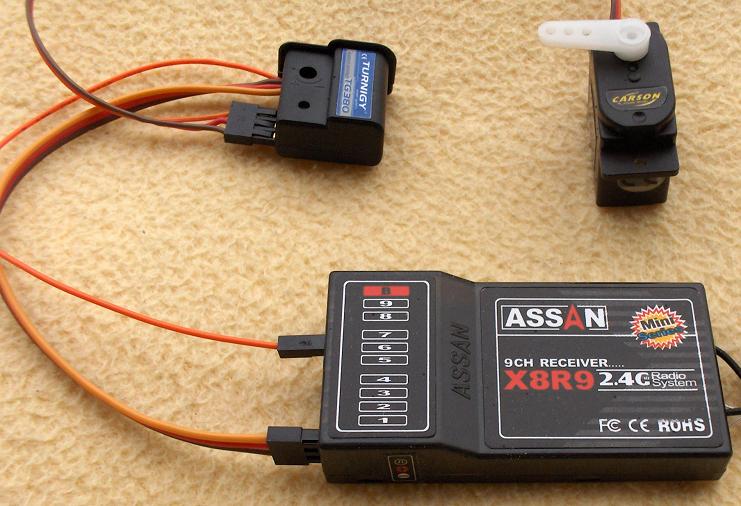

Ak nepoužívame diaľkové riadenie účinnosti gyra (ten jeden "drôtik" s konektorom zostáva nezapojený), tak je jeho účinnosť daná polohou trimra, ktorý je umiestnený vo vnútri gyra. Hodnota účinnosti sa ním dá nastaviť v rozsahu od 10% do 100%. Pre začiatok (ale aj neskôr) odporúčame trochu "skromnosti" a isto nenastavujte "všetko naplno". Neurobíte chybu, keď aj bez skúseností začnete s hodnotou v rozsahu 50 až 70 % (na gyre je orientačná stupnička). Aj keď sa už osmelíte, vyhnite sa magickému číslu 100%, pretože takáto sústava (model s gyrami a servami) bude zrejme preregulovaná a nestabilná a tým pádom bude veľmi náchylná na rozkmitanie a súca jedine na slepecký slalom.
Ak používame diaľkové riadenie účinnosti gyra, tak jej hodnota je určovaná dvomi faktormi: nastavením trimra a súčasne šírkou impulzov, privádzaných na vstup riadenia účinnosti gyra (v rozsahu 1000 až 2000 mikrosekúnd). Pri šírke týchto impulzov asi 1000 mikrosekúnd (minimum - 0%) je citlivosť gyra nulová (bez ohľadu na polohu trimra). Pri šírke impulzov asi 2000 mikrosekúnd (maximum - 100%), je diaľkové riadenie citlivosti síce naplno, ale účinnosť gyra je daná v podstate polohou trimra (akoby bol vývod nastavenia účinnosti nezapojený). Pri šírke impulzov 1500 mikrosekúnd (polovica - 50%) je diaľkové riadenie nastavené síce na polovicu, ale je to polovica z hodnoty nastavenej trimrom. Napr. ak je trimer nastavený na 70%, tak pri spomínanej šírke impulzov (1500 ms - polovica rozsahu - 50%) bude výsledná účinnosť gyra 35%. Zhrnieme to aj pre milovníkov matematiky: obidve nastavenia fungujú na princípe: Percentuálna hodnota z percentuálnej hodnoty.
Musíme tu spomenúť ešte jednu veľmi dôležitú skutočnosť, ktorej opomenutie môže viesť k nefunkčnosti celého diaľkového nastavovania účinnosti gyra. Je to poradie (časová postupnosť) impulzov, v akom prichádzajú do gyra. Trochu to zjednodušíme, vynecháme "omáčku" a uvedieme už len jadro problému.

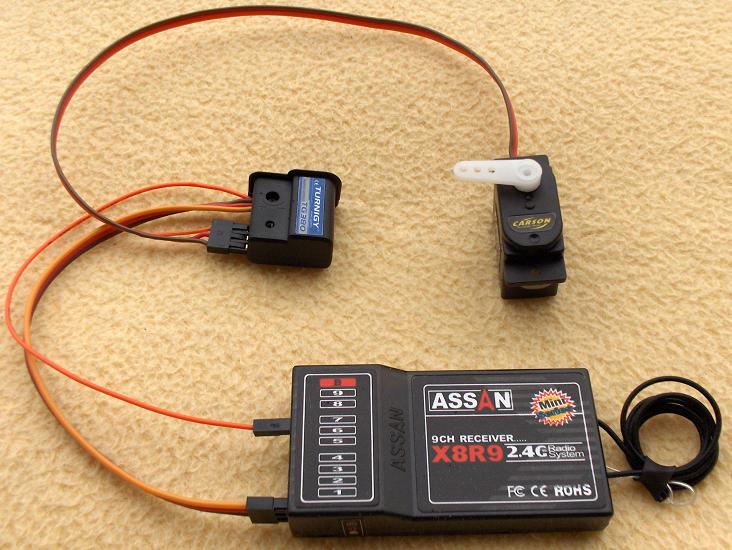

Trojvodičový káblik z gyra (riadiaci signál) musí byť v RC prijímači zapojený do kanálu s nižším číslom ako jednovodičový káblik (signál nastavenia účinnosti gyra):

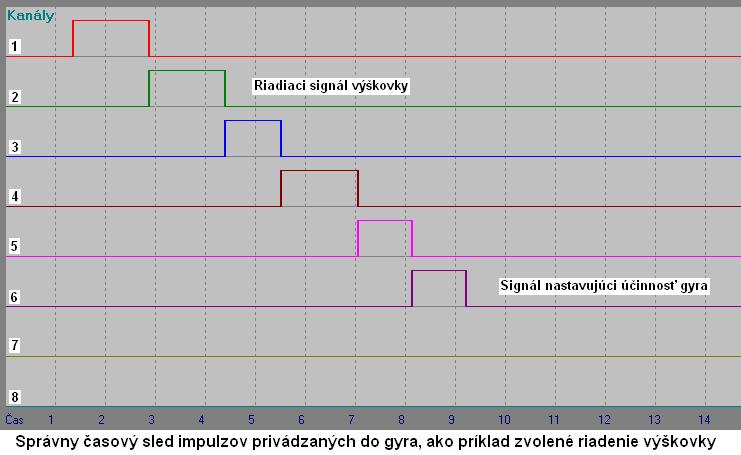

Inými slovami povedané, riadiaci impulz do vstupu gyra musí prísť skôr ako impulz nastavujúci citlivosť gyra:

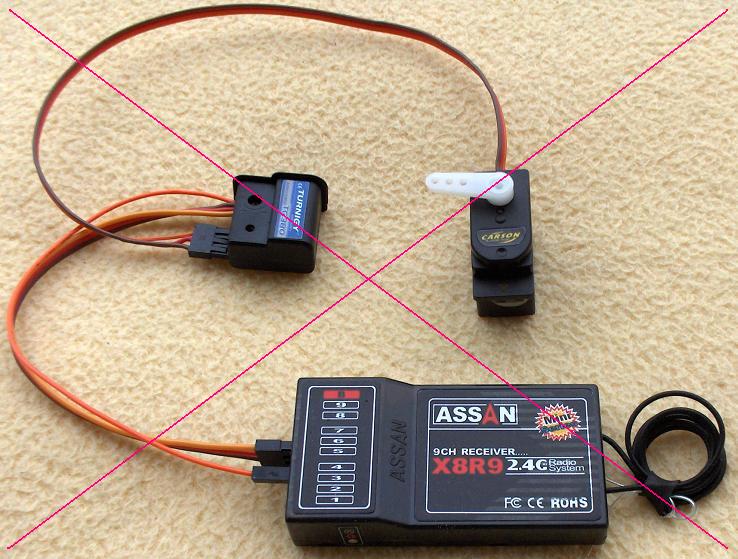

Ak to zapojíte naopak, tak diaľkové nastavovanie účinnosti gyra nebude fungovať (gyro bude fungovať, ale bez možnosti ovládania účinnosti):
Nesprávne pripojenie. Signál ovládania účinnosti gyra je zapojený v kanáli s nižším číslom (impulz ovládania účinnosti gyra časovo predbieha impulz riadenia), ako vývod riadenia.
Našťastie väčšina RC súprav dáva kanálové impulzy v tom "správnom" poradí (najskôr signály z "kniplov" a potom tie ostatné - pomocné alebo "namixované"), ale sú aj také RC prijímače, ktoré poradie kanálových impulzov "trochu poprehadzujú", alebo sa všetky kanálové impulzy na výstupoch objavujú súčasne. Táto skutočnosť je podrobne popísaná v článku "Výstup kanálových impulzov z rôznych RC prijímačov" na tejto Web stránke. Okrem toho niektoré drahšie RC súpravy umožňujú nastaviť poradie jednotlivých kanálových impulzov programovo. Všetky tieto situácie sú potenciálnym zdrojom "nevysvetliteľného" správania riadeného (alebo skôr neriadeného) modelu.
A na záver malá „kuchárka“, popisujúca ako na začiatok nastaviť účinnosť gýr:
- účinnosť gýr nastavte trimríkom na asi 70%.

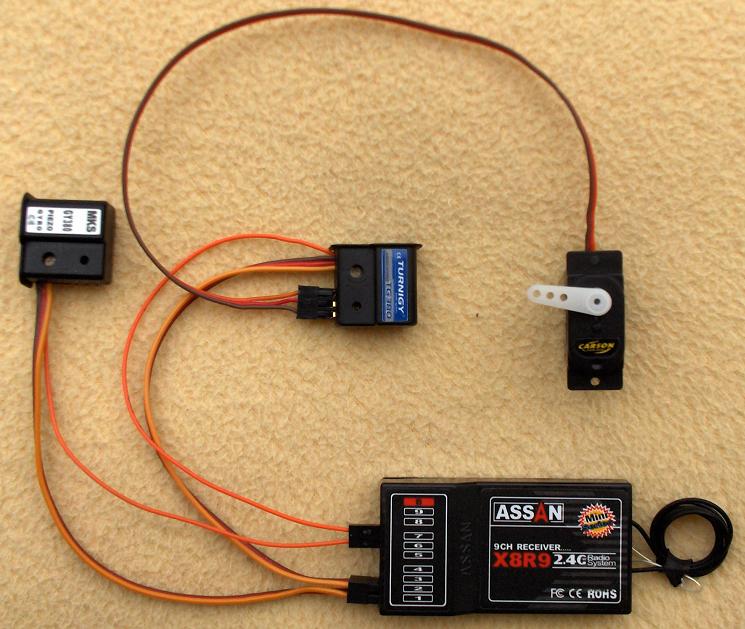

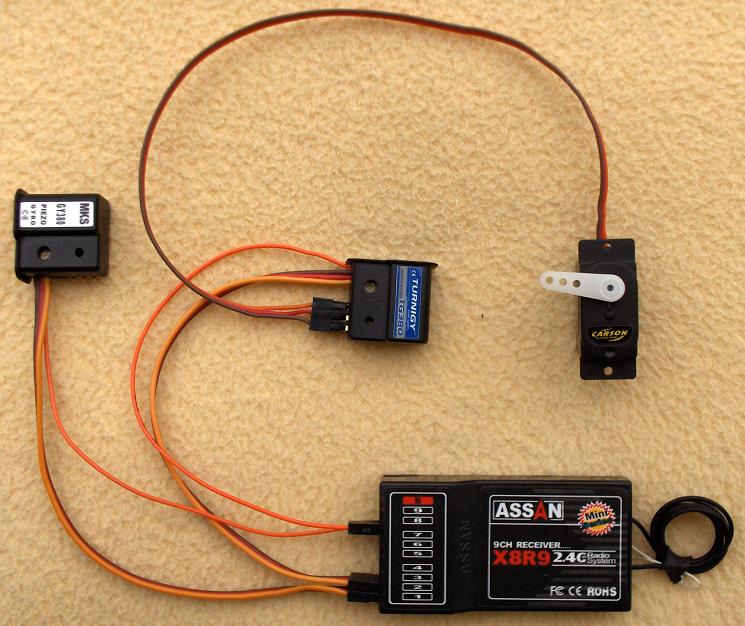

- vývody nastavenia účinnosti gyra (tie samostatné drôtiky) priveďte do niektorého vyššieho (do teraz nepoužívaného) kanála (napr. 5, 6, 7 atď). Ak máte v modeli viac gýr, pre začiatok spojte tieto vývody dokopy, tak aby všetky (na obrázku oba) viedli do jedného kanála:
Neskôr môžete ovládať účinnosť každého gyra zvlášť samostatnými kanálmi:
- V predchádzajúcom odstavci spomínaný kanál (môže byť neskôr ovládaný potenciometrom, ale zo začiatku je lepšie prepínačom) vám bude ovládať účinnosť gyra (gýr). Krátky impulz (1000 us) znamená, že gyrá neúčinkujú, dlhý impulz (2000 us) znamená, že účinnosť gyra je daná trimríkom na gyre.
- Zo začiatku zásadne štartujte s gyrami s nulovou účinnosťou - prepínač spomínaného kanálu nech je v polohe - krátky impulz. Keď budete v dostatočnej výške, prepnite prepínač - tým zapnete účinnosť gýr a skúšajte, čo to robí s modelom. Ak sú gyrá orientované správne, bude sa vám zdať, akoby ste modelu znížili výchylky. Ak sú orientované nesprávne, tak reakcie modelu na kormidlá budú šialené. Vtedy by ste asi s modelom aj havarovali, ale na to je práve ten prepínač, aby ste gyrá zavčas "vypli" a na to je potrebná aj spomínaná dostatočná výška. V dvoch metroch to isto neskúšajte. Jedine, že by ste chceli, aby sme o vás napísali článok, rovnaký ako o Jožkovej Čechii.
- Keď overíte správnu funkciu gýr, môžete zariadenie postupne "vylaďovať", teda meniť účinnosť gýr trimríkom (na gyre), alebo lepšie tak, že prídavný kanál nebude ovládaný prepínačom ale potenciometrom. V tom prípade „ladíte“ za letu a nemusíte kvôli každej zmene pristáť.
- Keď budete mať nastavenú (pre vás) optimálnu hodnotu, tak zistíte, že si môžete dovoliť veci, na ktoré ste dovtedy ani nepomýšľali.
- Len upozorňujeme, že činnosť gýr, čoby elektromechanickej spätnej väzby, znižuje účinnosť kormidiel a tak po "vyladení" systému bude dobré na vysielači nastaviť väčšie výchylky.
- Ale možnosť, vypnúť gyrá v prípade potreby, je dobré si ponechať.
