FrSky RSSI → DAC prevodník pre FPV aplikácie
Okrem toho, že to je graficky veľmi pekná Web stránka, do pozornosti nám bol dávaný šikovný program na nastavenie FrSky telemetrie, o ktorom sme neskôr zverejnili rovnomenný článok.
Koncom apríla nám István poslal mail, v ktorom nám predstavil svoj ďalší produkt pre FrSky telemetriu, tentokrát pre priaznivcov FPV.
pripravil: Janko O.
V polovici marca nám náš priaznivec, maďarský modelár a šikovný elektronik István Magi poslal link na Web stránku jeho klubu.
Hoci my s bratom FPV nemáme a ani sa v tejto problematike veľmi neorientujeme, povedali sme si, že pre ostatných by to mohol byť prínos.
Konkrétne sa jedná o prevodník (converter), ktorý prevádza údaj o sile signálu (RSSI) na jednosmerné napätie, ktoré sa privádza do samotného FPV-zariadenia, aby mohlo byť pilotovi priebežne zobrazované.
Možno si poviete, načo FPV-pilot tak nutne potrebuje informáciu o sile signálu? Nuž preto, lebo riadi model očami jeho pomyselného pilota a v podstate nevidí, ako ďaleko od neho model v skutočnosti je.

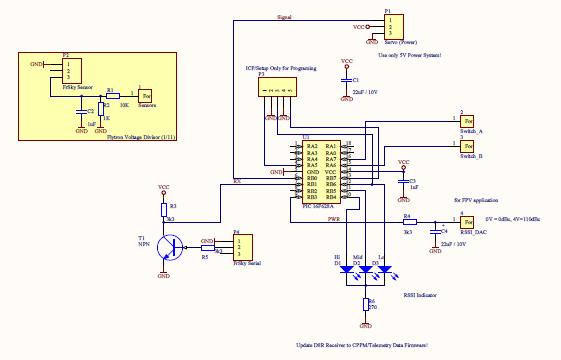

Keď sa pozriete na Web stránku modelárskeho klubu v maďarskom meste Miskolc, tak zistíte, že István pripravil (zatiaľ) dve verzie (schémy) prevodníka, návrh plošného spoja vytvoreného v Proteli, program pre mikrokontrolér (PIC16F628) a náčrt prepojenia.
Napäťové úrovne prevodníka sú:
0
dB → 0 Voltov
110 dB → 4 Volty

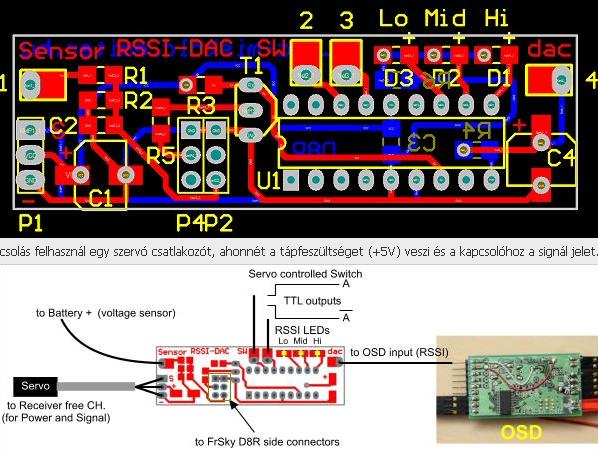

Náčrt
prepojenia je taký
názorný, že
hoci neviem po maďarsky, nebol problém sa
v tom zorientovať (možno preto, že popisky sú v Angličtine
).
<Staršie | tento článok | Novšie>
Napísané: 5. 5. 2011, 22:15 | Prečítané: 13830x | Kategórie: FrSky a Telemetria | Napísal: admin |
Komentáre: 6
Ďakujeme Vám za Váš článok!
Po prvé, môže byť firmware stiahnuť zadarmo, ale je to moja práca tak veľmi, že teraz musím symbolickou čiastkou za to. Myslím, že to je spravodlivé pre moju prácu.
Okruhy budú čoskoro k dispozícii pripravený pre tých, ktorí nechcú stavať len používať.
We apologize for any inaccuracies in translation!
Thank you for your article!
First, the firmware can be downloaded free of charge, but it is my job so much that now I need a token amount for it. I think it is fair for my work.
Circuits will be available soon ready for those who do not want to build just used.
Köszönöm a cikket!
Először a Firmware is ingyenesen letölthető volt, de annyi munkám van benne, hogy most már kérek egy jelképes összeget érte. Szerintem ez méltányos a munkámért.
Hamarosan kész áramkörök is elérhetőek lesznek azoknak akik nem akarnak építeni csak használni.
1. D8R RSSI - DAC prevodník
2. A2 vstupné napätie deliča (Flytron štýl)
3. Servo ovládaný spínač ("A" alebo obrátené "A" TTL výstupy)
Even say that the connection was 3 in 1!
1. D8R RSSI - DAC converter
2. A2 input voltage divider (Flytron style)
3. Servo controlled switch ("A "or inverted "A" TTL outputs)
Még annyit, hogy a kapcsolás 3 az 1-ben!
1. D8R RSSI - DAC átalakító
2. A2 bemenet feszültség osztó (Flytron stílusú)
3. Servo vezérel kapcsoló ("A" és invert "A" TTL kimenetekkel)
---
Ďakujem za článok.
Najprv bol Firmwere zadarmo, ale je v ňom toľko mojej práce, že teraz je spoplatnený určitou sumou. Myslím že je primeraná.
Čoskoro budú k dispozícii hotové obvody, pre tých, ktorý to nechcú stavať, ale používať.
díky za preklad.
Ak by si eventuálne mohol z Istvánovho článku preložiť niektoré dôležité veci, ktoré v našom článku nie sú, boli by sme ti vďační.
Nechal som si to preložiť prekladačom, ale nebol som z toho múdry a bola by škoda, ak som niečo skomolil, alebo niečo dôležité nepreložil.
Ešte raz díky.
To jeho zapojenie práve tento protokol spracúva a filtruje RSSI údaje a konvertuje na PWM analógové napätie, ktoré sa už pripája priamo na OSD vstup, aby sa zobrazovalo na obrazovke.
a posledný,
kde píše, že má to chybičku krásy, ktorú už avizoval výrobcovi - a to takú, že po vypnutí vysielača (strate signálu), prijímač D8R posiela posledné údaje RSSI a nestiahne ich na 0. Za normálnych okolností to nerobí problém, lebo signál klesá postupne.
