Podsvětlení pro ER9X

Již nějaký čas jsem pošilhával po možnosti mít podsvětlený displej. Na Internetu jsem studoval různá řešení a hodnotil jejich klady a záludnosti – a u toho také většinou i zůstalo ... vždy se to pak připomnělo tím, že jsem někde v šeru zápolil s nastavením vysílače. A tak jednoho dne došla trpělivost a „kopnul“ jsem do země.

autor: Lubor Schwarz

pridal: mior

Základem celé konstrukce byla myšlenka udělat to podobně jako to dělají výrobci LCD displejů. Nikdo z amatérů se nemůže srovnávat s lety vývoje a prostředky, které byly investovány do technologie, která z diskrétních zdrojů světla udělá jednu světelnou plochu. Rozhodl jsem se tedy použít to, co v LCD najdu. Na začátku všeho stál jeden rozebraný LCD displej, kterému „vyhořela“ elektronika – tu jsem naštěstí nepotřeboval a citlivě a ekologicky ji zlikvidoval.

To co zbylo byla sada světlo rozptylných vrstev, které – samy o sobě – mají zajímavé optické vlastnosti.

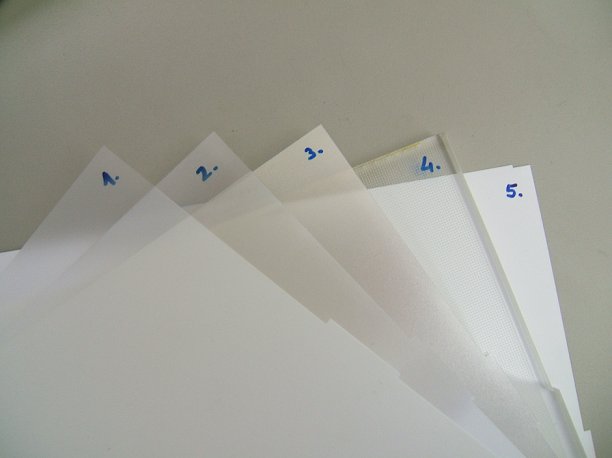

Vrstvy 1,2,3 a 5 jsou tenké folie.

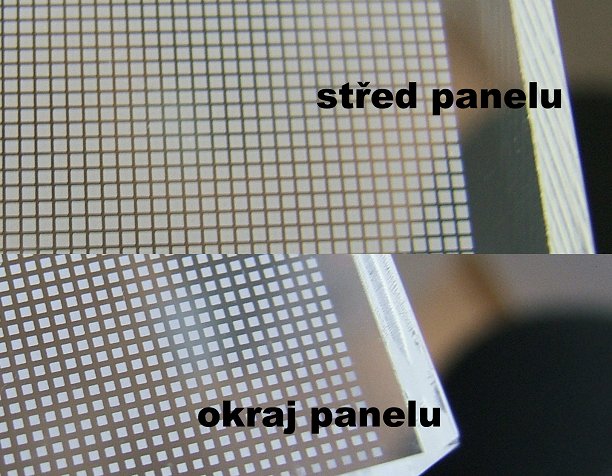

Vrstva 4 je poměrně silná (8mm) čirá plexisklová deska se systémem teček, jejichž plocha se se vzrůstající vzdáleností od světelného zdroje zvětšuje.

To bylo dost zásadní zjištění a to hned ze dvou důvodů. Za prvé si člověk uvědomí, že světlo není vidět, dokud na něco nedopadne – tj. něco musí být světlem osvíceno, aby to vydávalo nějaký jas, který jsme schopni vnímat, pokud světelný zdroj nesvítí přímo na nás. Jelikož svítíme z boku, ale díváme se ze směru o 90° odlišného, jsou to právě ty tečky, které dělají jakousi optickou „výhybku“. Pak již je to jen záležitost oněch vrstev 1-3, aby ty světelné body „rozmázly“ do jednolité plochy.

Za druhé tu byl fakt, že deska byla příliš silná na to, aby se vešla do T9X. Naštěstí jsem měl v zásobách odřezek 4mm plexiskla, které bylo velice čiré a pro účel výroby světelného panelu vhodné. Mléčné plexi nelze použít, protože vždy prozradí polohu světelného zdroje. Vyříznutí základního tvaru a zabroušení hran jsem provedl stejně jako v návodu od Bohdana (viz. http://rcmodely.cevaro.sk/index.php?id=320&n=bohdanovo-podsvietenie-lcd-nielen-na-t9x). Vyleštění zubní pastou udělalo divy.

Pozn. nezkoušejte to leštit ručně „hadrem na prstu“ – výsledek nebude nikdy vypadat dobře a strašně se přitom nadřete. Filcový kotouček, frézka a 5.000 otáček je přece jen rozdíl, a můžete se věnovat jemnosti přítlaku a dlaším fajnovostem.

Velikost světelného panelu zvolte tak, aby se přesně vešel mezi nálitky, které slouží pro připevnění desky s procesorem pomocí šroubů. Z experimenů mi vyšlo, že je důležité mít dokonalé a opticky čisté zahloubení pro LED diody. Jelikož namísto přímkového světelného zdroje použijeme bodový zdroj (2x LED) je nutné se tomu přizpůsobit. Na rozdíl od Bohdana, který použil „šajnovačku“ s úzkým paprskem a spoustou odrazů, se mi osvědčila dioda se širokým rozptylem, která sice neměla vysokou svítivost, ale zato ji měla „úplně všude“ kolem sebe (skoro 180°). Takovou diodu koupíte v GM Electronic jakoLED 4,8MM BLUE 200/150° pod kat.č. 511-700 za CZK 5,40.

Zbývalo tedy upravit zadní stranu světelného panelu tak, aby odrážela světlo úměrně tomu, jak daleko byl daný bod od zdroje. To se jednoduše provede pokud máte CNC mašinu, ale v tomto případě i ruční práce a trocha experimentování dala uspokojivý výsledek (a kdybych tomu možná věnoval několik dalších večerů, bylo by to nejspíš absolutně „tuti-fruti“, ale rodina je rodina a také chce svůj čas).

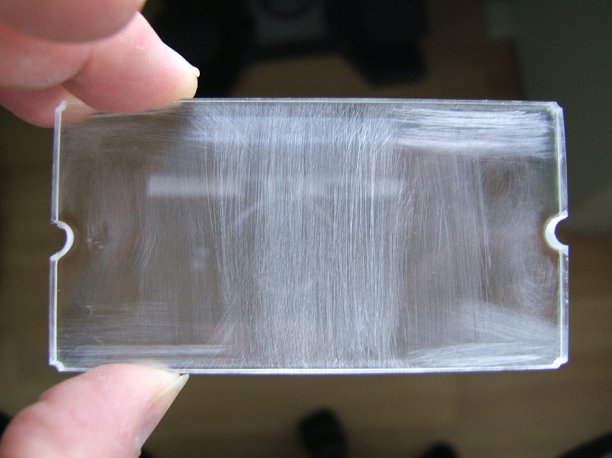

A tak několik hrubostí použitého smirkového papíru nahradilo efekt postupně se zvětšujících teček. Největší/nejhlubší škrábance co nejdále od LED a postupně blíž ke zdroji ubírat, tj. použít jemnější „šmirgl“.

Pozn. ta pružná černá guma, co je za displejem, mi vůbec nešla sundat, takže jsem ji spíš postupně natrhal a urval, než odstranil, ale ty zbytky – co tam zůstaly – na druhou stranu posloužily jako guma náhradní, jelikož za displejem bylo – díky plexiku a fóliím – o více než 4mm „těsněji“.

Ze zadní strany displeje určitě nic neodtrhávejte. Co tam najdete, to tam musí zůstat. Ty LEDky to v pohodě „prostřelí“. Pro lepší snadnost montáže je vhodné jednotlivé fólie ke světelnému panelu přibodovat a pracovat pak s jedním celkem.

Pozn. pracujeme s optickou soustavou a tak nelepíme celou plochu, ale stačí v několika bodech po straně přiťuknout. Má to výhodu, že to můžete kdykoli rozebrat a části opět použít. Tavná pistole je pro tento účel přímo ideální nástroj.

Po montáži a při méně vhodném osvětlení byla trochu znát poloha 2 diod – chtělo by to asi znovu rozebrat, vyleštit škrábance v blízkosti diod a bylo by to na 110%, ale přiznám se, už se mi to nechtělo rozebírat protože to do sebe tak krásně zapadalo, tj. je to na Vás, kdy – a na které úrovni ladění – to „zapíchnete“.

Diody k plexisklu lepíme tavnou pistolí a diody samotné elektricky spojujeme do série. Každá dioda má svůj úbytek napětí, to co „zbývá“ do 12V se „srazí“ jedním odporem (cca 300ohm), abychom nepřekročili 20mA jdoucích přes diody. Dáme-li větší odpor, bude diodami procházet menší proud a celý panel bude méně svítit. Tím si může každý „naladit“ tu svoji optimální svítivost dle potřeby.

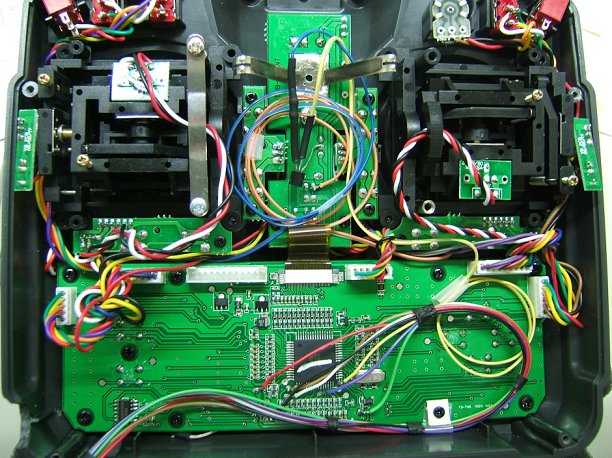

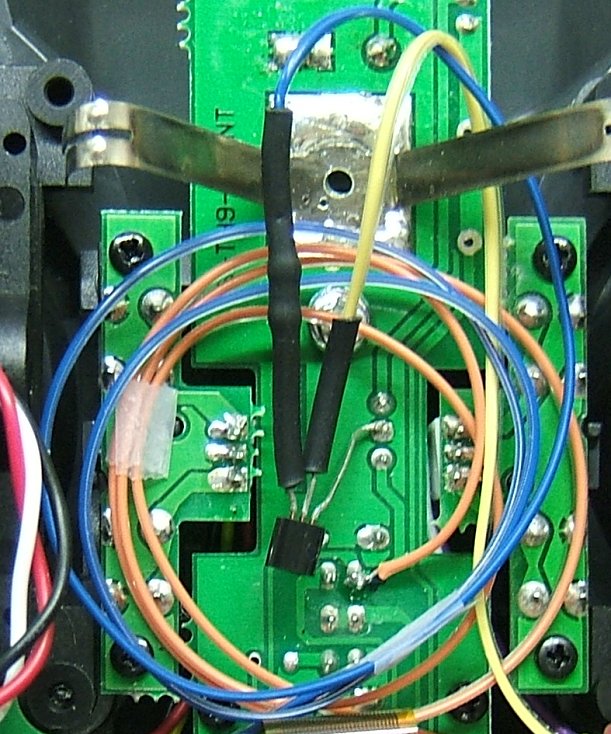

Pohled do útrob napoví, jak to celé prodrátováno jest. Poměrně jednoduše.

+ (červený drát) je připojen přímo k displeji a přiletován ke kontaktu vypínače na desce,

- (modrý drát) je připojen přes odpor (ukrytý pod smršťovačkou) k jedné nožce BS170 (v GME do CZK 3,-)

žlutý drát – je jedním koncem přiletován k prostřední nožce BS170 a druhým je připojen k pájecímu bodu v pravém spodním rohu procesoru, který ovládá spínání osvětlení

zbývající nožka BS170 je napřímo připojena k (-) na desce

BS170 je na snímku v poloze plochou částí k očím.

pozn. Pro T9X (tj. původní neflashované verze) - kdyby se na místo – kde je připájen BS170 k desce – připevnil ten modrý vodič s odporem, tak by podsvětlení svítilo po zapnutí pořád. Když někam na ten modrý (resp. červený) vodič přidáte vypínač – můžete to pak dle gusta a potřeby vypínat.

Celý obvod tedy funguje tak, že z minusu (-) na desce jde proud přes BS170 (který tvoří jakési elektrické „stavidlo“ ovládané z procesoru žlutým vodičem) do modrého vodiče k diodám. Od nich pak červeným vodičem na desku plošných spojů u vypínače. Spínací napětí z procesoru je 5V a spínáme těch 12V.

Pozn. Pozor! Pájíme výhradně pájecí stanicí nebo perem. V žádném případě ne trafopájkou. Ne, že by to technicky při troše šikovnosti nešlo sletovat, to ono se to podaří, ale také se Vám při tom zcela jistě podaří odpálit součástky (např. BS170 nebo i něco dražšího) citlivé na magnetické pole, které vzniká na hrotu trafopájky. Za tu zkušenost to prostě nestojí, tak si, prosím, dejte pozor.

Celkový pohled na uspořádání po úpravě.

Pozn. podle známé pravdy, že každý drát rozstříhaný na malé kousky bude příliš krátký, mám do svazků stočené přebývající délky vodičů – mohou se jednou hodit.

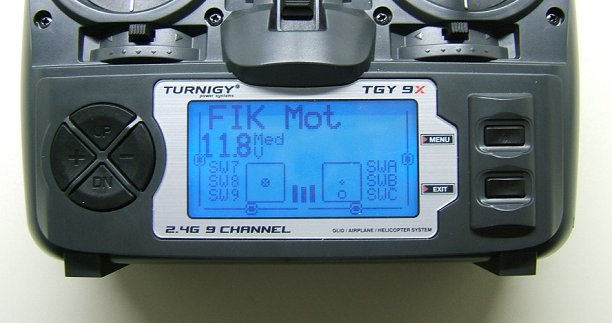

Závěrem několik snímků, jak to vypadá v reálném používání:

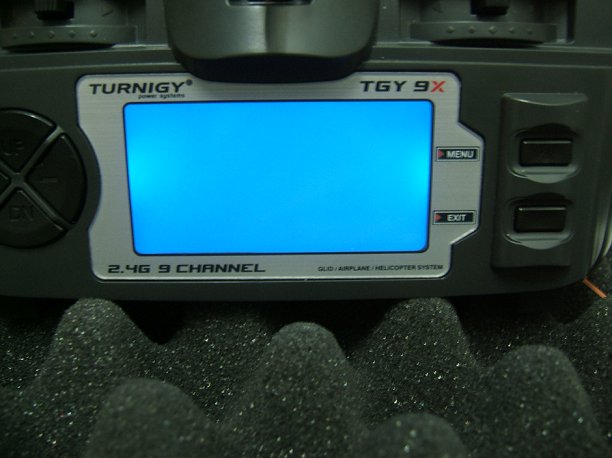

ve dne

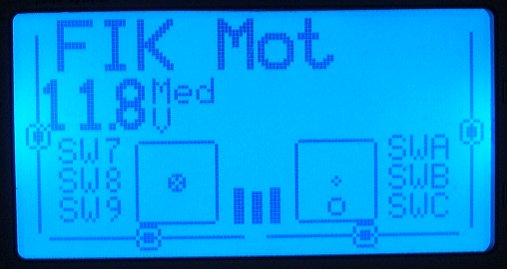

... a potmě

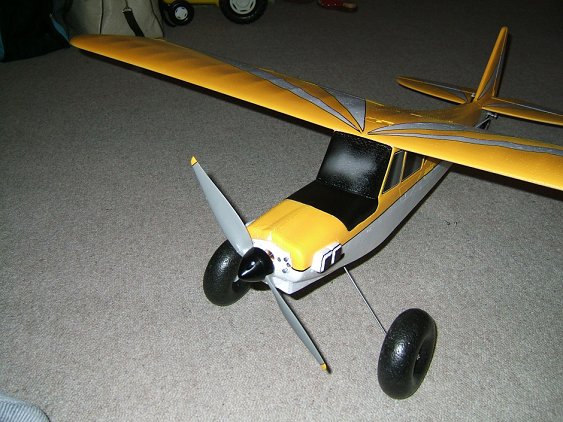

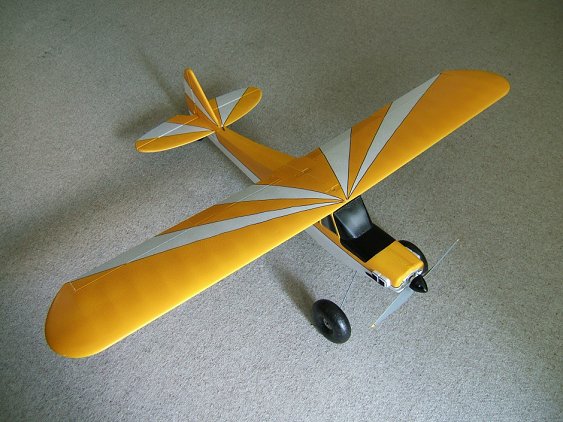

A tu sú ďalšie fotky od Lubora zo stavby modelu Fun Cab od Multiplexu. Farebná úprava nemá chybu:
