Stavba QuadCoptera - začiatok

Pokiaľ som sa oboznamoval s činnosťou X-copterov, na pošte sa mi pomaly ale isto hromadili drobné zásielky častí potrebných k jeho stavbe.

autor: vpershing

pridal: mior





Samozrejme že som celý ten čas len nečítal články a blogy na internete, ale postupne začal v grafických programoch kresliť nejaké návrhy základových dosiek, ramien a tak.


Rozhodol som sa pre QuadCopter so štyrmi motormi. Oproti TriCopteru má drobnú výhodu v jednoduchšej mechanickej konštrukcii (natáčanie tretieho motora) a cena motora s regulátorom je porovnateľná cene rýchleho najlepšie digitálneho serva tam potrebného.

Keď už som bol s výsledkom spokojný, prehádzal som na radosť manželky polovicu pivnice (asi si myslela, že robím jarné upratovanie) v snahe nájsť zbytky nejakého materiálu ma stavbu. Potom s využitím  ručného náradia (zelektrizovaného len sčasti) som jeho časti aspoň zhruba podobajúce sa na pôvodný návrh začal vyrábať. To však bola tá jednoduchšia časť.

Ako prvé, čo som však chcel sfunkčniť, bola elektronika. K tej viedol tiež návrh podľa možností - dvojstranný plošný spoj by som veľmi ťažko zháňal a naopak, osadenie smd prevedenia by bolo vzhľadom k už menej ostrému zraku pre mňa asi tiež namáhavé.  Takže klasický jednostranný návrh čerpajúci z podkladov KKMulticopter PCB verzia 6. Dosky som na niekoľký pokus obdržal (priateľom vďaka za pomoc) a tak netrvalo dlho a elektronika ožila.


Na začiatok som zvolil klasické osvedčené HK401, riadenie bude na prvé pokusy zabezpečovať Atmega48, ale už mám aj Atmega328 pre prípadný rozsiahlejši program.

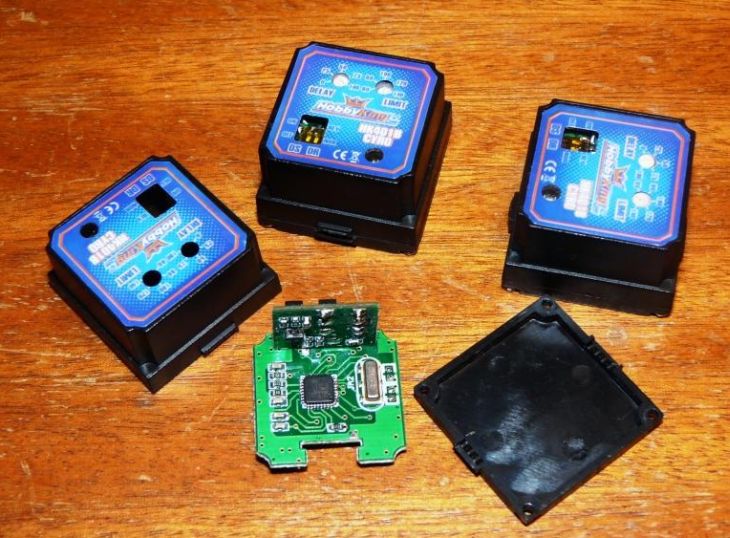

A medzitým už aj testujem obvod ITG3205 a Arduinom.

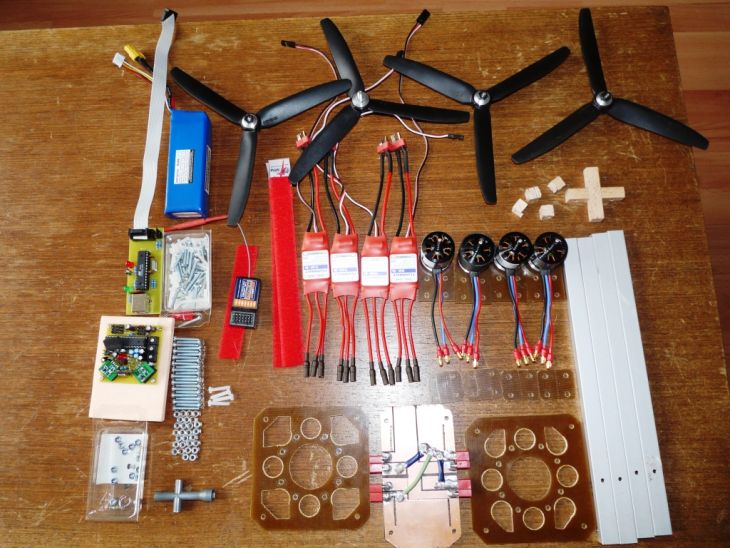

Takže keď som povykladal balíčky a šuflíky na stôl, mám na ňom pomaly asi všetko, čo na stavbu bude treba:

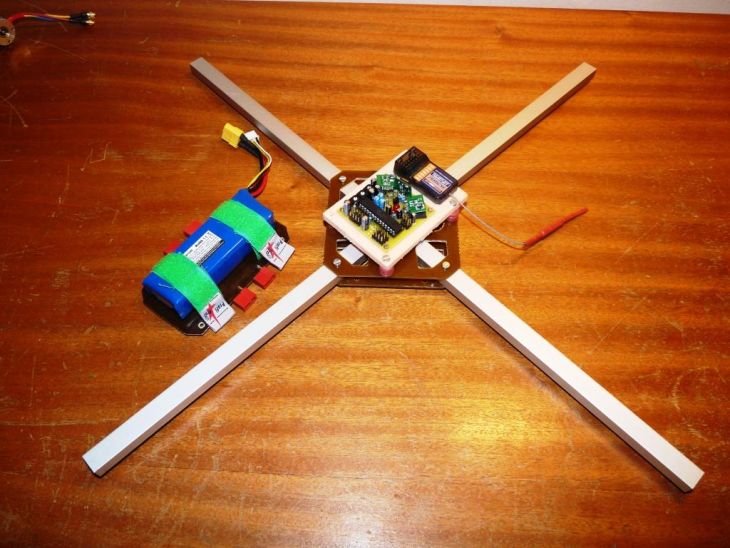

Takže môžem postupne skladať mechaniku,


overiť či nekmitajú motory spolu v vrtuľami (vďaka Bohdan za predbežné vyváženie

 http://sites.google.com/site/klubrclbb/dielna/jednoduche-vyvazovanie-outrunnerov), zistiť funkčnosť regulátorov a motorov a začať testovať a nastavovať.

Verzie riadiaceho SW už v AVR Studiu čakajú na odskúšanie...

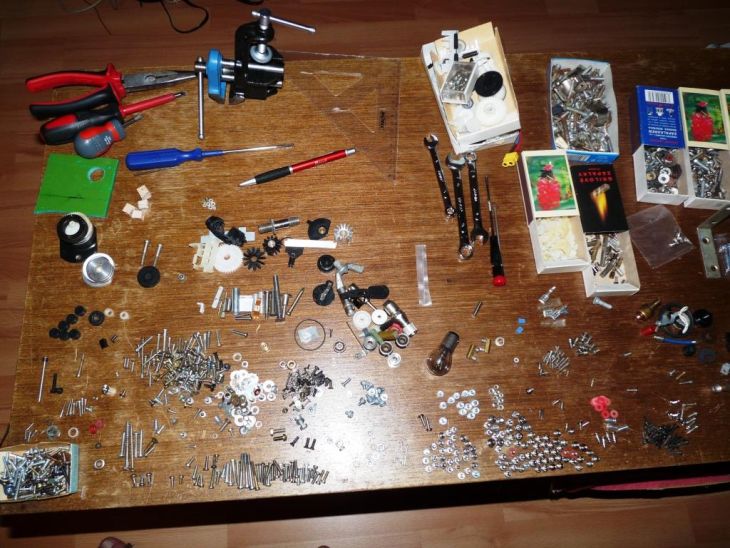

A na záver - pre zasmiatie - príprava na montáž:
