Zapojenie batérií - paralelne či sériovo? - 1.časť

Články s názvom "Zapojenie batérií - paralelne či sériovo?" si už prečítalo veľké množstvo modelárov. A z našich administrátorských prehľadov vyplýva, že aj po vyše šiestich rokoch od ich uvedenia, toto číslo denno-denne narastá.

Preto sme sa rozhodli ich znovu "oprášiť", túto tému opäť pripomenúť, čo zrejme mnohí pochopia tak, že zase "dráždime kobru bosou nohou".

__________________________________________

Na tejto Web stránke sa dosť často spomínajú pohonné batérie, samozrejme najviac LiPol.

Píše sa o kapacite, o vnútornom odpore, o tzv. Céčkach.

V inom článku sa píše o paralelnom zapojení BECov. Ale ako je to s batériami? Zapájať ich paralelne či sériovo?

autor: Janko O.



Odpoveď nie je jednoznačná, pretože záleží od typyu batérií, ktoré chceme kombinovať. Sme si vedomí, že na túto tému existujú zásadné a skalopevné názory, pričom ten náš je zrejme menšinový. Cez to všetko sa pokúsime statočne odolávať a argumentovať, aby sme čestne obhájili svoje názory.

Články olovených akumulátorov sa v podstate výhradne (až na vzácne výnimky) zapájajú sériovo a navyše sa nenachádzajú vo sfére nášho záujmu.

Články NiCd a NiMh sa zásadne zapájajú len sériovo, pretože paralelné zapojenie, či už článkov alebo kompletných pakov, má za následok ich postupné vybíjanie, vplyvom prelievania elektrického náboja.

Takto sme sa postupne prepracovali k batériám, ktoré nás najviac zaujímajú: ku skupine LiIon, LiPol, LiFePo. Na modelárskom nebi v súčasnosti žiaria hlavne LiPolky, takže sa budeme venovať predovšetkým im, s tým, že situácia s ďalšími dvomi je podobná.

Okrem prípadu, že by sme používali jednočlánok, takmer vždy máme k dispozícii batériu, ktorá sa skladá zo sériovo zapojených jednotlivých článkov. Pri NiCd a NiMh to sú rôzne 6-články, 7-články, 8-články a podobne. V prípade LiPol to sú väčšinou 2-články, 3-články, 4-články a samozrejme rôzne viac-články.

Lenže cena LiPol batérií nie je zanedbateľná a v prípade, že si ideme "polietať" s nejakým EDF-kovým modelom, potrebujeme batérií viac (bežne aj sedem sád), potom ich súhrnná hodnota je naozaj značná. Ak používame v rôznych modeloch tie isté batérie, všetko je v poriadku.

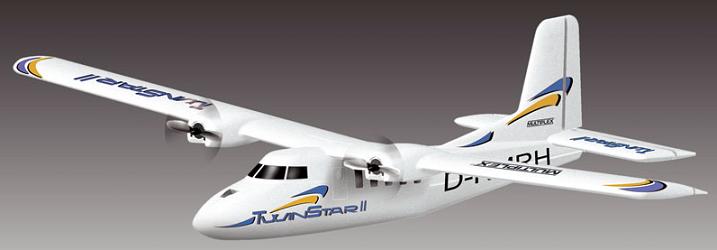

TwinStar II poháňaný dvojicou paralelne zapojených 3-článkových LiPol batérií rôzneho typu aj kapacity

Lenže väčšina z nás v podstate trpí takzvanou "modelárskou promiskuitou", čo znamená, že máme viacero rôznych modelov, poháňaných rôznymi batériami. Pod pojmom "rôznymi" máme na mysli: rôzne kapacity, rôzne veľkosti, rôzne Céčka, rôzny počet článkov. A ak máme mať sedem 3-článkov 1300 mAh, sedem 3-článkov 2200 mAh, sedem 4-článkov 1800 mAh, sedem 4-článkov 3300 mAh, sedem .....  Ani radšej nepokračujeme ďalej.

Po podobných peripetiách sme s bratom Miroslavom dospeli k záveru, že "Tudy cesta nevede" a že je nutné zaviesť akúsi  unifikáciu.

Debata to bola dlhá, jedna koncepcia sa "pretláčala" s inou, ale nakoniec sme prijali "koncenzus". Dohodli sme sa, že aby sme si mohli na akciách navzájom vypomáhať s baterkami, obidvaja prijmeme rovnakú koncepciu.

Tou sa v našom prípade stal 3-článok v niekoľkých málo kapacitných variáciách. Konkrétne: niekoľko sád  3-článkov 1300 mAh,  niekoľko sád 3-článkov 2200 mAh a niekoľko sád 3-článkov 5000 mAh. To je všetko.

V niektorých modeloch je možné na pohon použiť dve 3-článkové sady, ktoré však môžeme zapojiť dvomi rozdielnymi spôsobmi: sériovo alebo paralelne. Ktorý z nich je výhodnejší? Na ozrejmenie situácie prikladáme tri obrázky, na ktorých sú zapojenia elektropohonu:

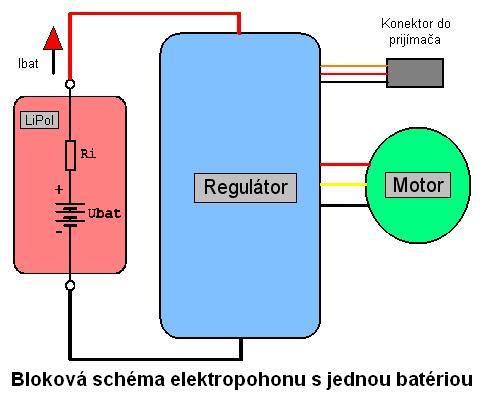

            - s jedinou batériou

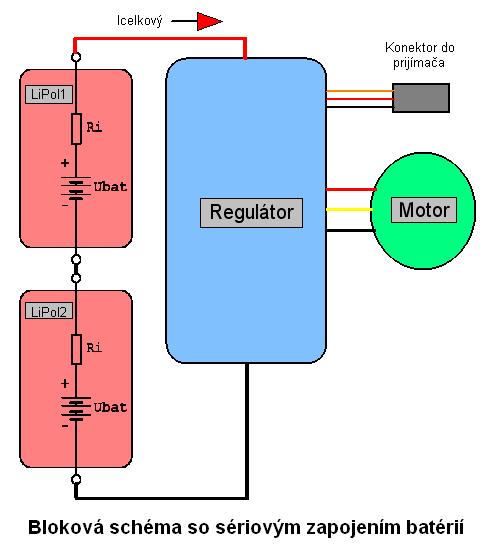

            - s dvomi batériami zapojenými sériovo

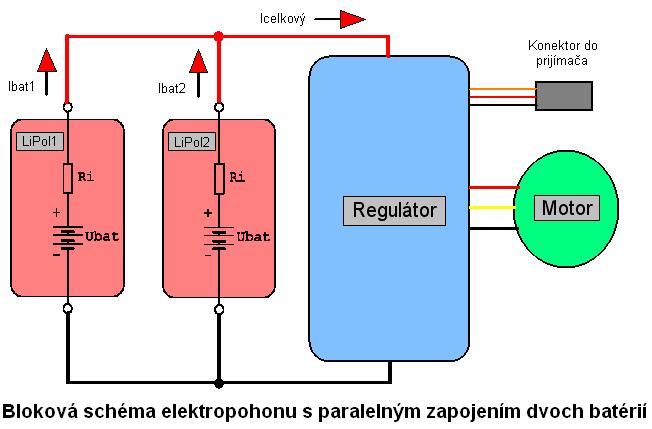

            - s dvomi batériami zapojenými paralelne


Aká je výhoda tohto redukovaného 3-článkového paralelného systému?

Keďže všetky tie batérie, sady či paky, alebo ako ich nazveme, sú 3-články LiPol, môžeme kombinovať (paralelne spájať)  čokoľvek  s  čímkoľvek   (batérie rôznych kapacít a rôznych Céčok - za podmienok vysvetlených v nasledujúcich častiach seriálu!!!!).

Samozrejme, že väčšinou nekombinujeme, pretože v mnohých modeloch použijeme batérie kapacít, ktoré odporúča výrobca a to sú tie hore spomínané. Ale keď nám to vyhovuje, skombinujeme 1300-ku s 2200-kou, ako to máme v Twin Starovi II

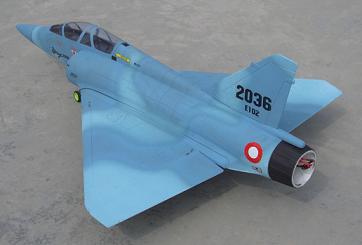

Do veľkého Mirage 2000-5 (Fly Fly Hobby) pripájame buď dve 5000-ky, alebo tri 2200-ky, prípadne dve 2200-ky s dvomi 1300-kami, s približne rovnakými Céčkami (čiže 4 batérie!).

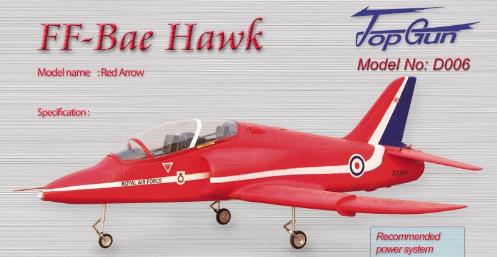

Bratov veľký Bae Hawk je prispôsobený buď na dve 5000-ky, alebo na štyri 2200-ky alebo na päť 2200-viek. A to všetko paralelne!  Kombinácií je neúrekom.

A tu začíname  tušiť vlnu odporu a nesúhlasu zo strany viacerých modelárov. My to vítame a preto, kto má akékoľvek dotazy alebo výhrady voči takémuto riešeniu, nech to napíše do komentárov a môžeme o tom polemizovať.


Poznámka: Keď sme pred 6-timi rokmi napísali tieto dve vety, isto sme netušili, ako neuveriteľne pravdivú predtuchu sme mali s tou vlnou odporu a nesúhlasu. Nepredpokladali sme, ako veľmi tým "vydráždime" niekoľkých pravoverných a že vďaka tomu od teraz už bude naša Web stránka označovaná ako kontroverzná. (Nám to však nevadí (skôr naopak), pretože -  podľa definície - kontroverzný je ten, čo má vlastný názor, ktorý obháji a zdôvodní a pritom sa nenechá "prevalcovať" konformnou ("stádotvornou") väčšinou.)


Voľba na 3-článok padla preto, lebo väčšina (pre nás) bežne dostupných modelov je uspôsobená práve na tento druh pohonu.

Ale stredné a väčšie modely sú často deklarované ako 4-články, 5-články alebo 6-články. Aj spomínaný veľký Mirage 2000 a bratov Bae Hawk sú uvádzané ako modely poháňané 5 alebo 6-článkovou LiPol batériou. Avšak výrobca stavebnice (Fly Fly Hobby) k nej motor nedodáva. Uvádza výkonový typ aj napäťovú konštantu (Kv), ale motor si musí zákazník kúpiť sám. A to sa nám náramne hodilo. Urobili sme potrebné výpočty a kúpili motory rovnakého výkonového typu teda na trojčlánok, ale s inými - väčšími Kv.

V našich úvahách alebo výpočtoch sme predpokladali, že batérie majú stále také Céčka, ako je na nich napísané. Ale že to tak nie je, o tom pojednáva článok Céčka a vnútorný odpor LiPo akumulátorov. Aké Céčka vaše LiPol batérie skutočne majú môžete bez aj bez špeciálnych meracích prístrojov jednoducho zistiť, tak ako to popisuje článok Zistenie skutočných Céčok batérie bez špeciálnych prístrojov.

PARALELNÉ ZAPOJENIE BATÉRIÍ, ČIŽE NIŽŠIE NAPäTIE A VäČŠÍ PRÚD, MÁ EŠŤE JEDNU VEĽKÚ VÝHODU: LINEÁRNY BEC, PREVAŽUJÚCI VO VäČŠINE REGULáTOROV, SA MENEJ PREHRIEVA A PRETO "UTIAHNE" VIAC SERV. PRI NAPÁJANIÍ VIAC AKO 3-ČLÁNKOM JE VÝHODNEJŠIE POUŽIŤ SPÍNANÝ BEC, KTORÝ JE VŠAK VŽDY DRAHŠÍ A MôŽE BYŤ ZDROJOM RUŠENIA.
