Battery monitor ako indikátor stavu článkov vysielačovej batérie
V diskusii sa neskôr vynorili isté problémy, ktoré použitie Battery Monitora na tento účel komplikovali. Konkrétne: prahové hodnoty optickej indikácie sú nastavené dosť „nízko“ (asi 3,3 V) a Monitor by sa musel zakaždým manuálne odpojovať, aby zbytočne nevybíjal batériu.
Pozrite sa, ako sme sa s týmito problémami „popasovali“.
autor: Janko O.
V článku „Hextronik LI-POLY monitor“ sme v komentároch naznačili, že tento lacný a užitočný obvod by mohol slúžiť na kontrolu stavu jednotlivých článkov LiPol batérie, ktorou viacerí modelári napájajú svoj RC vysielač.
Problém sme riešili na česko-slovenskej úrovni: náš kolega - český modelár Lubor to vlastne celé „vyprovokoval“ a priniesol niekoľko dobrých nápadov, rovnako ako náš kamarát - slovenský modelár Olisoft, ktorý navyše jeden Battery Monitor aj rozobral a nafotil a my sme o tom už len napísali článok.

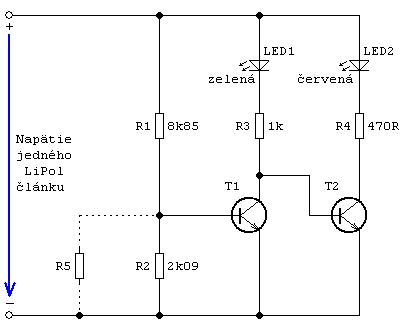

Nám to síce nedalo pokoja a jeden Battery Monitor sme „otvorili“ tiež a zistili sme, že obvodová schéma každej sekcie (tento typ Monitora má 3 identické sekcie na meranie troch LiPol článkov) Monitora vyzerá nasledovne:
Aby sme zvýšili prahové úrovne napätí, pri ktorých dochádza k „preklopeniu“ LED diód (nad 3,3 Voltu svieti zelená, pod 3,3 Voltu červená LED dióda), je nutné paralelne k rezistoru R2 pripojiť ďalší rezistor, na schéme označený ako R5.
Ak chceme, aby sa prahová úroveň zvýšila na 3,5 V, jeho hodnota by mala byť 41k; na 3,6 V je to 26k; na 3,7 V je to 18k a na 3,8 Voltu by jeho hodnota mala byť 14k.

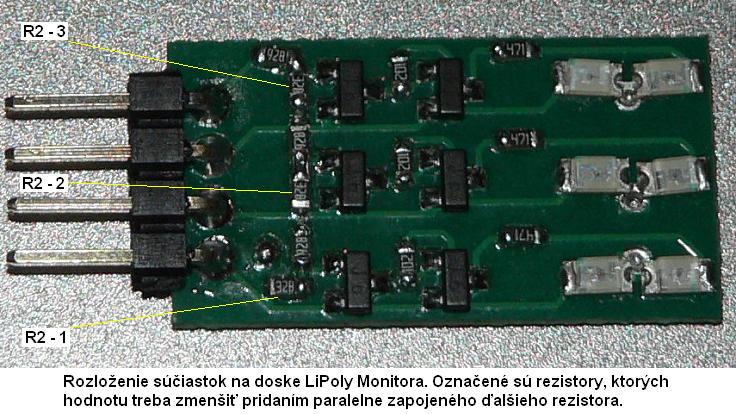

Samozrejme, že zohnať niektoré takéto hodnoty je takmer nemožné, ale pri použití bežných hodnôt rezistorov (namiesto 41k môžeme použiť 39k, namiesto 26k môže byť 27k a namiesto 14k zas 15k) sa prahové úrovne zmenia bezvýznamne. Isto ste si všimli, že sme použili množné číslo, čo znamená, že paralelné rezistory treba pridať do každej sekcie Battery Monitora. Názornejšia asi bude fotografia:
Takže problém s prahovými úrovňami máme vyriešený, ale zostáva nám problém s odpájaním Monitora, aby nevybíjal vysielačovú LiPol batériu. Prúdový odber Battery Monitora nepresiahne 3 mA, čo je tak málo, že obľúbenú batériu Rhino 2620 mAh by vybil asi za mesiac (ak by na začiatku bola naplno nabitá). Ale modelárov život sa môže skomplikovať: zabudne, alebo odíde na služobnú cestu či dovolenku a keď sa vráti, LiPol batéria vo vysielači je totálne vybitá. A odpájať Battery Monitor po každom lietaní manuálne, sa nám zdá byť trochu ťažkopádne.

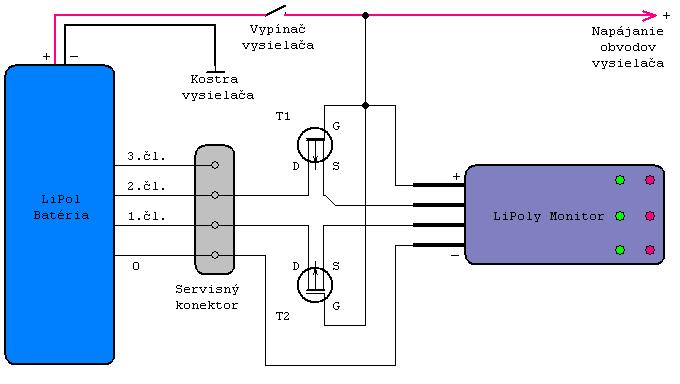

Preto sme navrhli jednoduchý obvod, ktorý sme hrdo nazvali: Odpojovač Battery Monitora. Obsahuje len dve (lacné) súčiastky – MOSFET tranzistory BS170 a jeho zapojenie v RC vysielači môže vyzerať takto:
Jednotlivé sekcie Battery Monitora sú k jednotlivým článkom vysielačovej LiPol batérie pripojené len vtedy, keď je vysielač zapnutý. Inak je Monitor od batérie odpojený, čím nedochádza k jej vybíjaniu.
Niekoľko nápadov, ako samotný Battery Monitor vhodne umiestniť do RC vysielača, je v sekcii „Fórum“ na našej Web stránke.
