Konektor XT60 aneb náhrada za Deansy
autor: Michal Nováček
pripravil: Janko O.

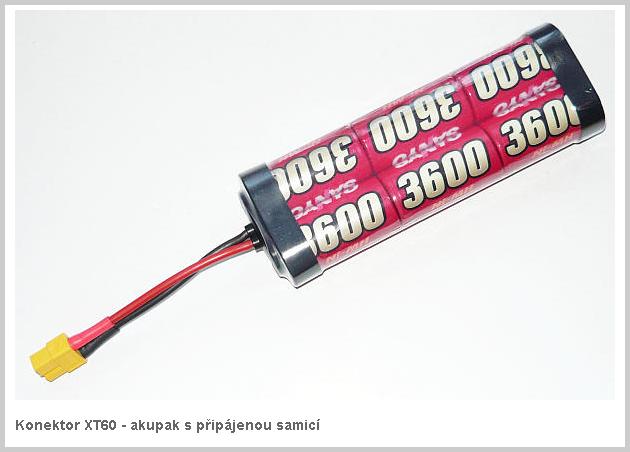

V posledních letech jsem pro připojování akupaků k regulátorům používal zlacené 4mm konektory v konfiguraci trubička/banánek. Tytéž jsem používal samozřejmě i k nabíječce, případně pro připojení motorků k regulátoru. Při posledním nákupu na Hobby Kingu jsem si chtěl opět pár "čtyřek" koupit, ale při procházení e-shopu jsem se zakoukal do konektorů s označením XT60. Pročetl jsem si pár diskuzí ohledně zkušeností s tímto typem konektorů, na které často přecházejí modeláři nespokojení z mnoha důvodů s Deans konektory, ke kterým jsem nikdy cestu nenašel. Jelikož změna je život, rozhodl jsem se nějaké XT60 zakoupit a osadit jimi své akupaky.
Pôvodný článok Michala Nováčka je na jeho Web stránke rc.305.cz/view.php?nazevclanku=konektor-xt60-aneb-nahrada-za-deansy&cisloclanku=2010090001.

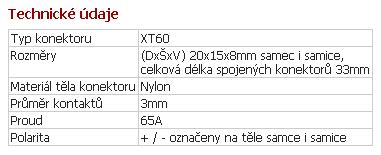

Popis

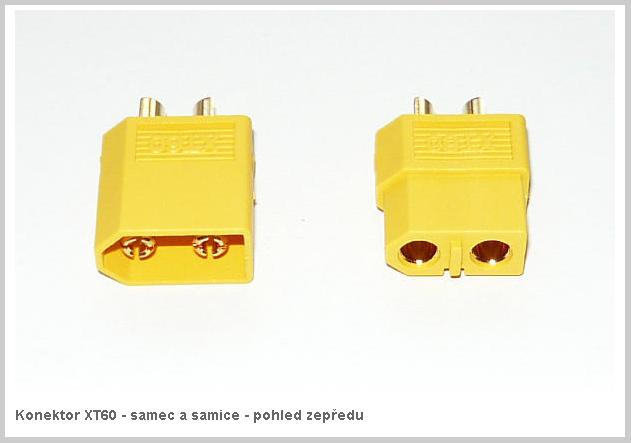

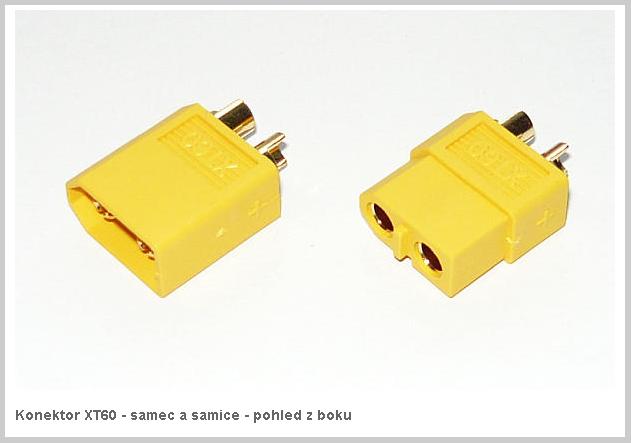

Výhodou těchto konektorů, podobně jako u populárních Deansů, je díky tvaru jasná orientace konektorů vůči sobě a tudíž nemožnost je přepólovat. Na těle konektoru je u samce i samice vyznačen plus i mínus, takže je hned jasné, jak konektory pájet.

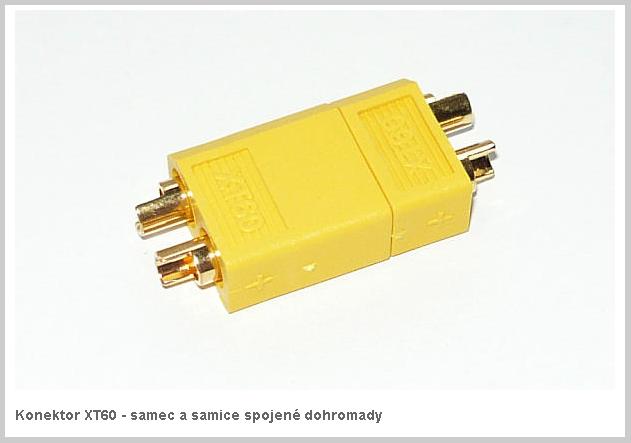

Oba protikusy, samec i samice, do sebe zapadají přesně, přičemž drží dostatečně festovně. Oproti Deansům se dají snáze rozpojit, k čemuž přispívají i drážkované prohlubně na těle konektorů. Spojené konektory jsou o něco delší než Deansy, ale to myslím není na závadu.

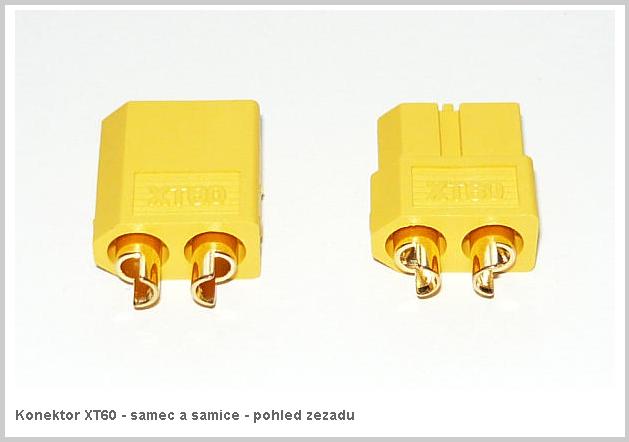

Zlacené kontakty mají na pájecí straně půlkruhové vybrání s prohlubní pro připájení odizolovaného kabelu. Kolem kontaktů je v těle konektoru kruhové vybrání, do kterého lze nasunost bužírku kryjící pájené spoje.
Zkušenosti a postup pájení

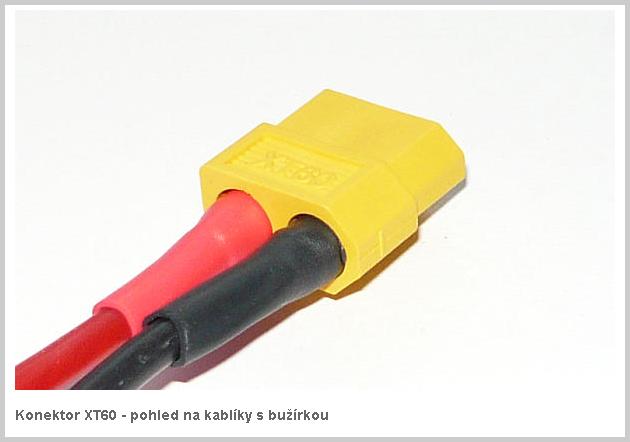

Konektory jsem zatím osadil na čtyři akupaky, takže nějaké zkušenosti s pájením již mám na to, abych mohl lehce hodnotit. Pájení je naprosto pohodové. Díky pozlacení pájka chytá na kontakty velmi ochotně. Při pájení postupuji tak, že nejdříve ocínuji na koncích kablíky, pak pájkou vyplním vybrání v kontaktu. Na kablíky nasunu smršťovací bužírku vhodného průměru (použil jsem 6mm). Přiložím konec kablíku do vybrání a současným zahřátím obého páječkou spojím. Po vychladnutí přetáhnu bužírku přes pájený kontakt a teplovzdušnou pistolí zasmrštím. Pak ještě za tepla pomocí prstů nahrnu bužírku do vybrání kolem kontaktů v těle konektoru.
Při pájení kontaktů jsem použil svou 50W mikropájku. Použil jsem též svůj oblíbený postup u těchto typů konektoru, kdy jsem pájel kontakty spojeného páru kvůli lepšímu rozložení a odvodu tepla. Nezaznamenal jsem žádný problém s odolností těla konektoru, nedošlo ani jednou k nějaké tepelné deformaci. Tělo tedy opravdu bude, jak Hobby King inzeruje, z nylonu.
Dostupnost
Hobby King prodává v pytlíku 5 párů těchto
konektorů za cenu 3,19 USD (a levněji, pokud si vyčumíte slevu
...
). Dají se
najít i v nabídce mnoha dalších e-shopů či na Ebayi, ale levněji než na Hobby
Kingu jsem je na internetu zatím nikde nenašel. Hobby King tyto konektory dává
na svoje baterky, najdete je i ve výbavě k nabízeným nabíječkám. Spolu s těmito
konektory jsem zakoupil i nabíječku/balancer Turnigy Accucell 6, ke které byl
též přiložen nabíjecí kabel s konektorem XT60, ale s tělem konektoru z hmoty
tmavší barvy - zdá se ale, že jde o stejně kvalitní materiál. Nicméně podobně
jako u Deansů i zde bude zřejmě možný problém s tím, že pod stejným označením
bude na internetu a u dalších prodejců k dostání různá kvalita.
Přehled o plné šíři sortimentu s konektory XT60 nabízeném na Hobby Kingu získáte nejlépe při zadání hesla XT60 do vyhledávání na stránkách tamtéž.
<Staršie | tento článok | Novšie>
Napísané: 31. 1. 2013, 11:52 | Prečítané: 11375x | Kategórie: Drobné nápady | Napísal: admin |
Komentáre: 5
Niektore pri spojeni drzia az prilis (nielen kontaktami, ale aj tesnostou spojenia plastov, pri odpojeni to "mlaskne", je to skoro vzduchotesne spojenie. Cize nahodne rozpojenie nehrozi.
Zatím Hobbyking kvalitu XT60 drží, tak doufejme, že tak bude i nadále. Deansy myslím doplácejí i na tu hromadu "takyDeansů". A občas je rozpojit, zvl. když jsou zpocený nebo umaštěný prsty, taky žádný med.
odkaz
Krome toho, ze jsou levnejsi nez XT60 je pouzivam proto, ze jejich diky listovym pruzinam maji stejne dobry kontakt i po letech pouzivani. Dutinkove pruzne konektory se casem unavi, vzroste prechodovy odpor a zacnou hrat.
