RC súprava včerajška
V obchodoch sa v tých časoch predávala 1 kanálová RC súprava Mars. Bolo síce pár šťastlivcov, čo si dali priviesť Graupnera zo zahraničia, ale tí, čo to šťastie nemali, sa museli uspokojiť s neproporcionálnym 1 kanálom. Ale keďže modelár je tvor nespokojný, špekuloval, ako to spraviť doma na kolene.
autor: Ľubo Roziak
pripravil: Janko O.
Na otázku, prečo sme stavali niečo, čoho sú dnes plné obchody, je jednoduchá odpoveď: vtedy neboli.
Vývoj RC súprav, tak ako celá elektronika, napredoval. A tak po úspešnej stavbe neproporcionálnej RC súpravy WS-11, prišla na rad súprava proporcionálna. Rozhodol som sa pre RC súpravu z časopisu Modelář č. 6/76.

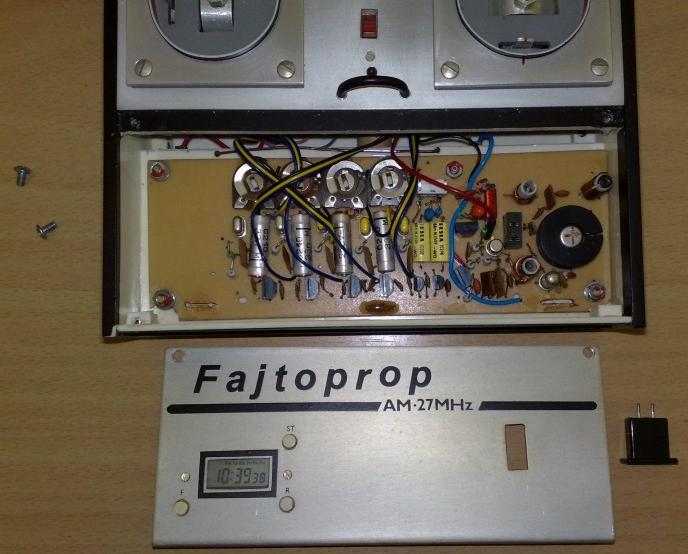

Stavba elektroniky nebola zložitá, bolo však treba sa popasovať s mechanikou. Krabicu a ovládače som si zhotovil tiež len amatérsky. (Pilník, vŕtačka).
Dolaďovalo sa vtedy známym spôsobom: 6 Voltová žiarovka v sérii s anténou. Dosah sa kontroloval: slúchadlo, prijímač a dlhá lúka. A impulzy? Kto mal osciloskop bol vo výhode. A kto nie? Spoľahol sa na servá.

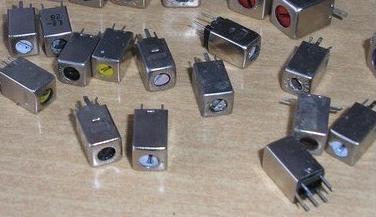

Väčším problémom bola stavba prijímača. Bolo potrebné zohnať MF transformátorčeky a tie sa dali v tej dobe zohnať len rozobratím nejakého japonského tranzistorového rádia.

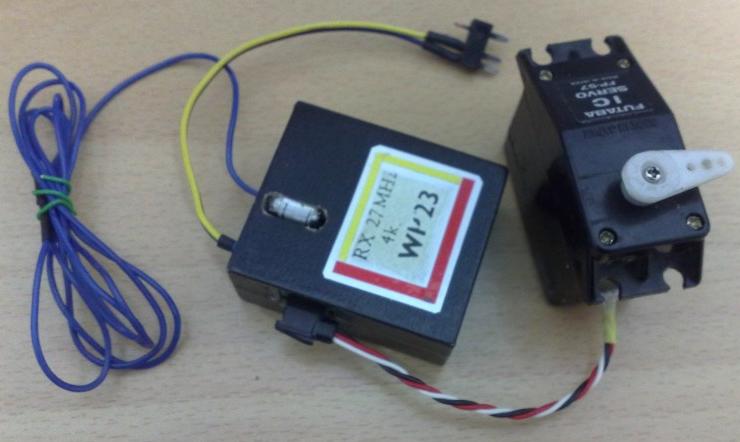

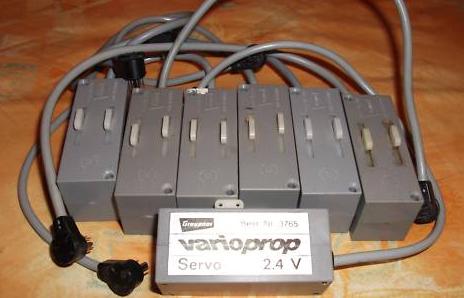

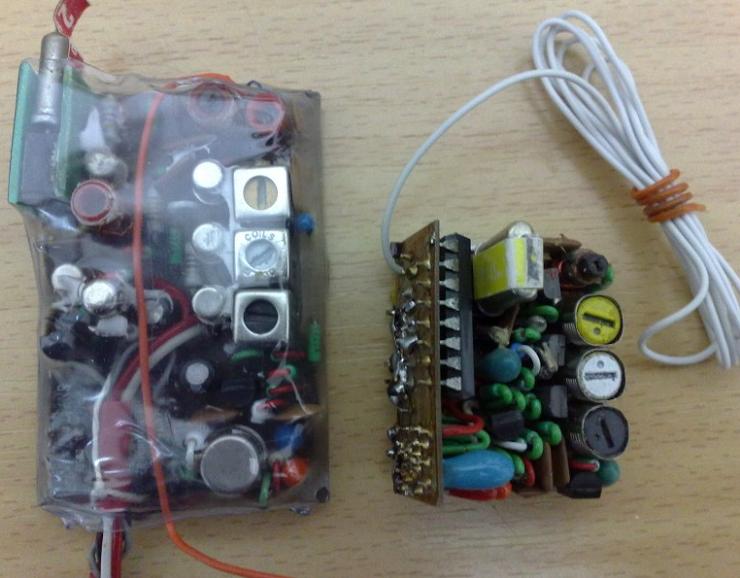

Prijímač bol teda už superhet s dekodérom a prvé kusy aj so servo-zosilňovačom - pre šedé servá Graupner.

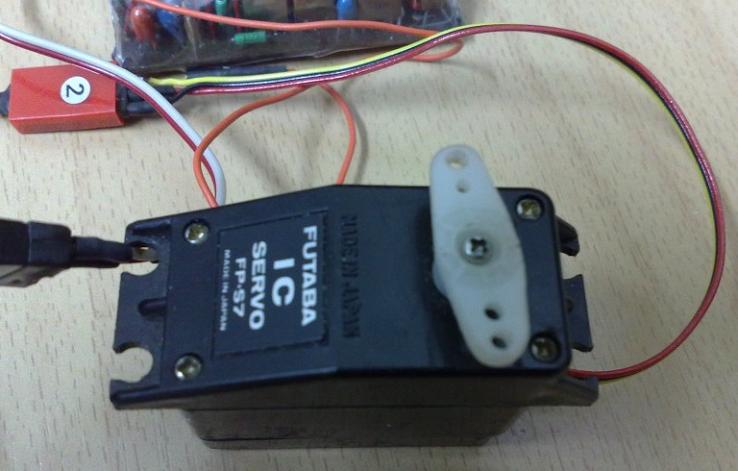

Príchodom serv Futaba S7 sa prijímač zmenšil o servozosilňovač.
Súpravu po skúškach dosahu na zemi som zalietal vo vetroni Admirál (RCV2 smerovka-výškovka).

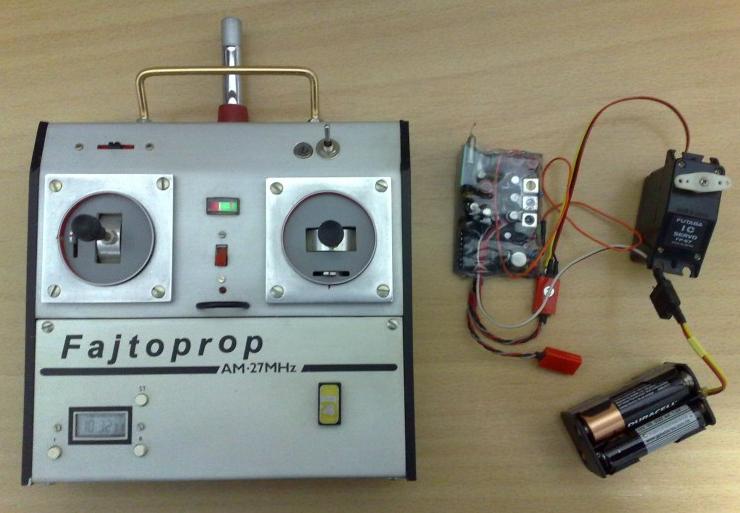

Po asi roku som vysielač rozšíril o ďalší kanál (tretí: plyn). A lietal s modelom na motor 3.5 Centaur. Neskoršie som pridal stopky (z náramkových hodiniek).

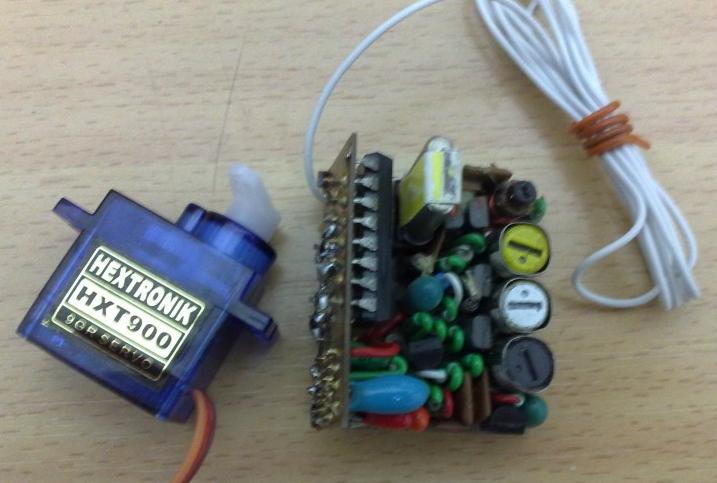

Potom som ešte staval miniatúrny prijímač od ing. Gašparína z MO1982. Nakoľko sa potom doba zmenila a s príchodom RC súpravy Modela na trh ďalšie inovácie nemali zmysel.
Tech. parametre vysielača:
- pásmo 27,120Mhz AM (amplitúdová modulácia)
- VF výkon asi 350mW dosah asi 500m na zemi
- 2kanal neskoršie rozšírený na 3+1 (3x prop 1x neprop)
- napájanie 9,6V
Tech. parametre prijímača:
- superhet 27Mhz AM
- napájanie 4,8V
- spotreba z TTL obvodmi 40-50mA
- neskoršie z CMOS 10-15mA
- servá Futaba S7
<Staršie | tento článok | Novšie>
Napísané: 15. 4. 2022, 10:21 | Prečítané: 14050x | Kategórie: Elektronika | Napísal: admin |
Komentáre: 7
Mohl bych od vás získat schéma na RC súpravu? Mám z autíčka 2 kanálovú RC súpravu 27,120 Mhz a nejako správne nefunguje. Chcel by som ju bud opraviť alebo prerobiť.
Ďakujem
Ďakujem
Bolo by mozne pouzit serva fp-s7 po vymene konektorov aj dnes?
dakujem za info
Peter
Odpoveď je pomerne jednoduchá: BOLO.
Tieto servá však majú stred pri šírke impulzov 1320 mikrosekúnd. Ale aj to sa dá vyriešiť: paralelne k "časovaciemu" kondenzátoru v elektronike serva pridať stabilný kondenzátor vhodnej hodnoty tak, aby mali stred na 1520 mikrosekúnd.
Už som to niekomu robil, ale hodnotu si nepamätám. Asi 10 nF, ale neviem isto.
Aj ja som to robil na svojich starých servách (3ks FP-S12 a 2ks FP-S22), kde som vymenil prípojné káble.
Ten stred som riešil nastavením pootočenia odporovej dráhy snímacieho potenciometra.
Inak je to veľmi jednoduchá operácia a aj tak som ich musel rozoberať a tie odporové dráhy čistiť, lebo spočiatku tie servá kvôli zlému kontaktu išli dosť trhavo.
Ale v súvislosti s tým, by som veľmi zvažoval, či by som tieto 30 rokov staré servá ešte dal do modelu lietadla. Dnešné, aj tie najlacnejšie 5eurové noname mikroservá majú odporové dráhy a bežce potenciometrov z podstatne kvalitnejších materiálov ako tie staré Futaby. Tam je dráha na pertinaxe a bežec postriebrený, jeho stav vo mne príliš dôvery nevzbudzoval. .-(
