Overenie teplotného rozsahu činnosti modulov a prijímačov FrSky

Na základe rozsiahlej diskusie na RC Mánii, kde sa niektorí modelári sťažovali, že v lete pri vyšších teplotách v trupe ich modelu, RC prijímače Futaba FASST prestávajú fungovať, rozhodli sme sa overiť teplotnú odolnosť modulov a prijímačov FrSky Two Way Telemetry System.

Firma Futaba pre svoje prijímače FASST udáva hornú pracovnú teplotu maximálne +50 stupňov Celzia, zatiaľ čo firma FrSky pre svoj Two Way Telemetry System neudáva nič.

A tak sme sa rozhodli, dať vysielačovým modulom DJT a DFT a aj prijímačom D8R riadne „zabrať“.

autor: Janko O.



Hlavne nás samozrejme zaujímala ona „inkriminovaná“ teplota, teda vyššia ako +50 stupňov Celzia.

Že to môže byť problém, ukázali merania stability kľudovej polohy serv v závislosti od teploty, kedy viaceré - inak veľmi dobré servá, pri teplotách nad +50 stupňov strácali svoje dobré vlastnosti, alebo dokonca prestávali fungovať úplne.

Obzvlášť nás znepokojilo to, že ak s teplotou nad +50 stupňov môže mať problém aj nejedna renomovaná značka RC súprav, tak čo potom mladá a pomerne neznáma firma ako  FrSky.

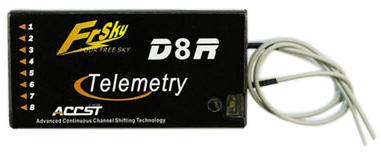

A tak sme rovno išli do extrémov. Najväčšiu mínusovú teplotu, ktorú sme boli v domácich podmienkach schopní trvalo zabezpečiť, bolo -12 stupňov Celzia. Keďže sme sa trochu zakecali a pozabudli, tak sa tam prijímače D8R ver.1 „otužovali“ takmer 6 hodín. A tak rýchlo pripojiť batériu, servá a zapnúť. A hľa, všetko fungovalo normálne.

Tou istou „tortúrou“ (tortúra = presne definované mučenie) potom prešli aj vysielačové moduly DJT a DFT. Už nás ani nevyviedlo z rovnováhy, keď všetko fungovalo ako malo.

Ale potom to prišlo: plusové teploty. Naše domáce testovacie zariadenie dokáže buď +44 stupňov, alebo skokovo +62 stupňov Celzia. Test na +44 stupňov sme vynechali s tým, že ak zariadenia nezvládnu +62 stupňov, tak potom budeme testovať +44, prípadne budeme hľadať iné cesty.

 To však nebolo nutné, pretože ako vysielačové moduly DJT a DFT, tak aj prijímače D8R teplotu +62 stupňov Celzia v pohode zvládli. Všetko fungovalo ako malo a navyše sme zmerali aj napájacie prúdy prijímačov pri rôznych teplotách.

Napájací prúd prijímačov D8R bez signálu je nižší preto, lebo vtedy signalizačná LED bliká, zatiaľ čo pri prítomnosti signálu trvale svieti, ale hlavne vtedy zrejme nevysiela spätný kanál telemetrie, ktorého spotreba nebude zanedbateľná.

Sme radi, že zariadenia FrSky v tomto teplotnom teste obstáli so cťou. Obzvlášť „krst ohňom“, teda teplota +62 stupňov je naozaj krutá, pretože napr. servo s kovovou obrubou pri tejto teplote v prstoch neudržíte dlhšie ako sekundu.





Súvisiace články:

Stabilita kľudovej polohy serva v závislosti od teploty – 3.časť

Stabilita kľudovej polohy serva v závislosti od teploty – 2.časť

Stabilita kľudovej polohy serva v závislosti od teploty




Check the temperature range of functionality of modules and receivers FrSky Controllare la gamma di temperature di funzionalità dei moduli e ricevitori FrSky Kontrollera temperaturen utbud av funktioner av moduler och mottagare FrSky Verifica en el rango de temperatura de la funcionalidad de los módulos y receptores Проверьте температуру диапазон функциональных модулей и приемников Verifique a temperatura da funcionalidade de módulos e receptores Sprawdź temperaturę zakres funkcjonalności modułów i odbiorników Sjekk temperaturen utvalg av funksjonalitet av moduler og mottakere Prüfen Sie die Temperatur der Funktionalität der Module und Receiver Ellenőrizze a hőmérséklet-tartományban a funkcionalitás a modulok és a vevők Controleer de temperatuur van de functionaliteit van de modules en ontvangers Vérifiez la plage de température de la fonctionnalité des modules et des récepteurs Tarkista lämpötila toimivuuden moduulit ja vastaanottimet Kontrollér temperaturområde af funktionalitet af moduler og modtagere الاختيار في درجة الحرارة وظيفة من وحدات والاستقبال בדוק את טווח הטמפרטורה של פונקציונליות של מודולים מקלטי


<Staršie | tento článok | Novšie>

Napísané: 30. 11. 2012, 15:27 | Prečítané: 4758x | Kategórie: FrSky a Telemetria | Napísal: admin |
Komentáre: 6
.:. laco | mail
Mám dve otázky (ten blud s Futabou si nevšímam)
-Po akú dobu bol prijímač zohriaty na 60°C?
-Kto vymyslel túto formuláciu?:
Napájací prúd prijímačov D8R bez signálu je nižší preto, lebo vtedy signalizačná LED bliká, zatiaľ čo pri prítomnosti signálu trvale svieti, ale hlavne vtedy zrejme nevysiela spätný kanál telemetrie, ktorého spotreba nebude zanedbateľná.
Odpoveď | 2011-01-11 17:30:31
.:. Janko O
Som rád, že si nevšímaš bludy, my si tiež niektoré bludy nevšímame.
- Prijímač bol vyhrievaný na teplotu 60°C po dobu asi 2 hodín. Jeho teplota nenarastala lineárne, ale podobne, ako keď sa nabíja kondenzátor. Posledná fáza má najmenšiu dynamiku rastu, takže pri teplotách v rozsahu od 55 do 60°C bol prijímač viac ako 30 minút.
- Tá formulácia je kolektívne dielo. Najskôr som tam použil inú, ale po pripomienkach návštevníkov RC Mánie som uznal, že asi majú pravdu a upravil som ju do súčasnej podoby. Navyše je tom slovíčko "zrejme", ktoré necháva otvorené dvierka pre iné názory. Takže, nech sa páči, vstúp.
Odpoveď | 2011-01-11 18:40:58
.:. laco | mail
prerobil by som to ešte raz. Ak o niečom píšem, tak zrejme, asi, možno... do článku nepatrí. Ak to neviem, tak to radšej nespomeniem... a odber ledky aby ovplyvňoval spotrebu Rx? ako vtip dobré :-D
Odpoveď | 2011-01-11 19:46:23
.:. Janko O
My nie sme legálna metrológia. Nie sme viazaní žiadnymi predpismi.
Takže si do článku kľudne môžeme napísať: asi, možno, snáď, zrejme, pravdepodobne, .......... a dokonca aj: neviem.
Myslím (ale skôr som si istý), že ten článok zostane tak.
A ty s tým nič nenarobíš.
2011-01-11 22:09:12 | Príspevok upravený: 2011-01-11 22:13:35
.:. mior | mail
Rejpale:-D :-D :-D :-D :-D
Odpoveď | 2011-01-11 18:49:52
.:. ddano007
Ja som skusal teplotnu zavislost FrSky telemerie teraz medzi sviatkami ovela prozaickejsie - isiel som lietat. Mozem potvrdit, ze pri -12 to facha, dokonca aj HXT900 a ostatne cinske lacne vecicky. Horsie to bolo s mojimi prstami, este ze mi po troch hodinach dosli vsetky baterky :-D
Odpoveď | 2011-01-11 18:58:36
